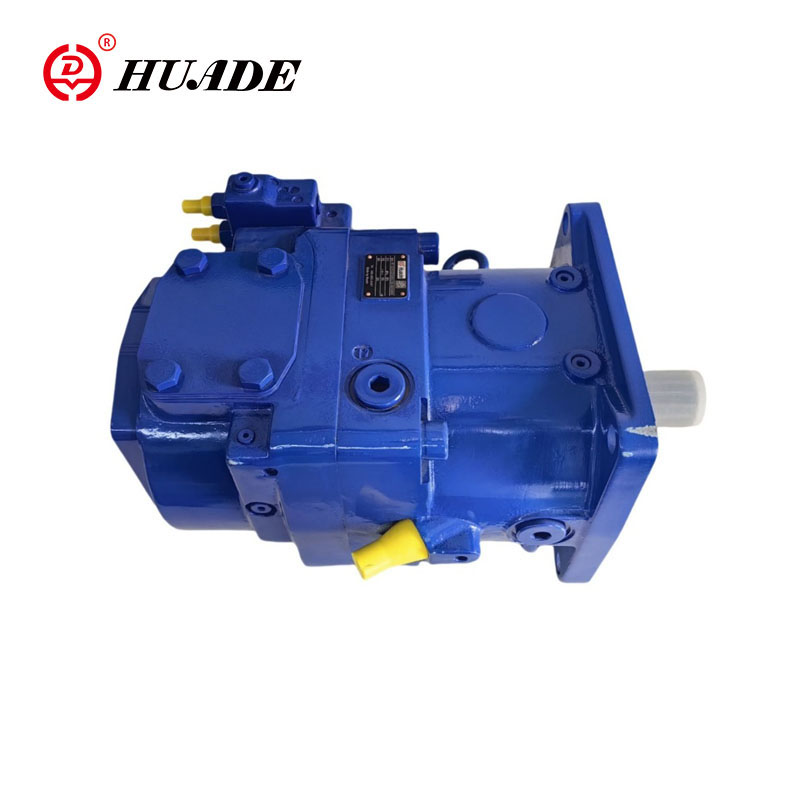

Axiálne piestové variabilné čerpadlo A11VLO

Axiálne piestové variabilné čerpadlo Huade A11VLO je určené predovšetkým na použitie v mobilných aplikáciách. Huade Hydraulic má viac ako 40 rokov skúseností v oblasti navrhovania a výroby hydraulických komponentov. Jeho axiálne piestové variabilné čerpadlo A11VLO je porovnateľné s Rexrothom a má vynikajúci výkon. Výkonovo sa vyrovnajú produktom Rexroth a sú cenovo dostupnou alternatívou.

Parametre produktu axiálneho piestového variabilného čerpadla A11VLO

•Rozsah prevádzkového tlaku

▷ Vstup ----- Absolútny tlak na porte S (nasávací otvor)

Verzia s nabíjacím čerpadlom

Pabs min---------- 0,6 bar

Pabs max---------- 2 bary

▷Maximálna povolená rýchlosť (rýchlostný limit)

Prípustná rýchlosť zvýšením vstupného tlaku pabs na sacom hrdle S alebo pri Vg ≤ Vg max.

▷Výstup ----Tlak na porte A alebo B

Menovitý tlak pN---------- 350 bar

Maximálny tlak Pmax ----------400 bar

Menovitý tlak: Maximálny konštrukčný tlak, pri ktorom je zabezpečená únavová pevnosť

Maximálny tlak: Max. prevádzkový tlak, ktorý je prípustný krátkodobo (t <1s).

▷Minimálny prevádzkový tlak

V servisnom potrubí čerpadla je potrebný minimálny prevádzkový tlak pB min v závislosti od rýchlosti, uhla natočenia a výtlaku (pozri diagram).

▷ Tlak vypúšťania puzdra

Odtokový tlak puzdra na portoch T1 a T2 môže byť maximálne o 1,2 bar vyšší ako vstupný tlak na porte S, ale nie vyšší ako PL abs. max ---------------2 bary.

Vyžaduje sa neobmedzené vypúšťacie potrubie v plnej veľkosti priamo do nádrže.

▷ Rozsah teplôt tesniaceho krúžku hriadeľa

Tesniaci krúžok hriadeľa FKM je prípustný pre teploty vypúšťania skrine -25 °C až +115 °C.

•Poznámka:

Pre aplikácie pod -25 °C je potrebný tesniaci krúžok hriadeľa z NBR (prípustný teplotný rozsah: -40 °C až +90 °C).

Hriadeľový tesniaci krúžok NBR uveďte v objednávke čistým textom.

Vlastnosti produktu a použitie axiálneho piestového variabilného čerpadla A11VLO

Vlastnosti:

▶Variabilné axiálne piestové čerpadlo s výkyvným kotúčom pre hydrostatické pohony v hydraulickom systéme s otvoreným okruhom.

▶Čerpadlo pracuje v podmienkach samonasávania, s pretlakovaním nádrže alebo s voliteľným vstavaným plniacim čerpadlom (obežným kolesom).

▶K dispozícii je široká škála možností ovládania, ktoré vyhovujú všetkým požiadavkám aplikácie.

▶Možnosť ovládania výkonu je externe nastaviteľná, aj keď je čerpadlo v prevádzke,

▶Priechodný pohon je vhodný na pridanie zubových čerpadiel a čerpadiel s axiálnym piestom až do rovnakého, t.j. 100/% priechodného pohonu.

▶Výstupný prietok je úmerný rýchlosti pohonu a je plynule variabilný medzi qv max a qv min = 0.

Aplikácia:

Axiálne piestové variabilné čerpadlo Huade A11VLO možno použiť v strojárskych strojoch a zariadeniach ľahkého priemyslu, v strojoch na hutníctvo železa a ocele a v banských strojoch, lodiach, pozemných zariadeniach civilného letectva, ropných a petrochemických strojoch, stavebných a peších strojoch.
