Tento komplexný sprievodca jednoduchým spôsobom vysvetľuje technológiu hydraulického proporcionálneho riadenia a pokrýva všetko od základných pracovných princípov až po pokročilé aplikácie servoriadenia.
Čo je to hydraulický proporcionálny ventil?
Hydraulický proporcionálny ventil je elektrohydraulické zariadenie, ktoré premieňa elektrické vstupné signály na proporcionálne hydraulické výstupy. Na rozdiel od jednoduchých solenoidových ventilov zapínania a vypínania poskytujú proporcionálne ventily nepretržitú, variabilnú kontrolu prietoku, tlaku a smeru tekutiny. Pre komplexný prehľad viďčo je proporcionálny ventil.
Kľúčové vlastnosti:
- Prevádza analógové elektrické signály (0-10V, 4-20mA) na presné hydraulické ovládanie
- Poskytuje nekonečné polohovanie medzi úplne otvoreným a zatvoreným stavom
- Umožňuje plynulé, postupné pohyby stroja
- Bezproblémová integrácia s riadiacimi systémami PLC a automatizačnými sieťami
Predstavte si to ako stmievač pre hydraulickú energiu, ktorý vám poskytne presné ovládanie namiesto „plného výkonu“ alebo „vypnutia“.
Ako fungujú hydraulické proporcionálne ventily:Proces kontroly
Základný princíp fungovania
Ovládač ventilu posiela analógový elektrický signál (zvyčajne 0-10V DC alebo 4-20mA prúdová slučka) do proporcionálneho solenoidového ovládača.
Proporcionálny solenoid premieňa elektrický prúd na magnetickú silu. Vyšší prúd = silnejšie magnetické pole = väčšia sila ovládača.
Magnetická sila posúva cievku ventilu proti odporu pružiny. Pozícia cievky priamo zodpovedá intenzite vstupného signálu.
Pohyb cievky mení otvor hydraulického otvoru, riadi prietok, tlak alebo smerové dráhy prietoku.
Snímače polohy alebo tlakové prevodníky LVDT poskytujú spätnú väzbu ventilovému zosilňovaču v reálnom čase pre presné riadenie servopohonov.
Pokročilé technológie riadenia
Modulácia šírky impulzu (PWM):Znižuje spotrebu energie a tvorbu tepla pri zachovaní presnej kontroly sily.
Frekvencia rozkladu:Malé oscilácie (zvyčajne 100-300 Hz) prekonávajú statické trenie a zlepšujú rozlíšenie ventilu na ±0,1 % plného rozsahu.
Nárast signálu:Postupné zmeny vstupu zabraňujú hydraulickým nárazom a zabezpečujú plynulé zrýchlenie/spomalenie pohonu.
Technické špecifikácie a výkonové parametre
Kritické metriky výkonnosti
| Parameter | Typický rozsah | Vysoký výkon |
|---|---|---|
| Prietoková kapacita | 10-500 l/min | Až 2000 l/min |
| Prevádzkový tlak | 210-350 bar | Až 700 barov |
| Čas odozvy | 50-200 ms | 15-50 ms |
| Linearita | ±3-5% | ±1 % |
| Hysterézia | 2-5% | <1 % |
| Rozlíšenie | 0,5 – 1 % | 0,1 % |
| Frekvenčná odozva | 10-50 Hz | 100+ Hz |
Kompatibilita signálu
Ovládanie napätia:±10V, 0-10V DC
Ovládanie prúdu:4-20 mA, 0-20 mA
Digitálne protokoly:CANopen, EtherCAT, IO-Link, Profinet
Typy spätnej väzby:LVDT, potenciometer, prevodník tlaku
Typy proporcionálnych regulačných ventilov
1. Proporcionálne prietokové regulačné ventily
Funkcia:Regulujte objemový prietok pre reguláciu rýchlosti
Aplikácie:CNC obrábacie stroje, robotické pohony, dopravníkové systémy
Rozsah prietoku:5-500 l/min s presnosťou ±2 %.

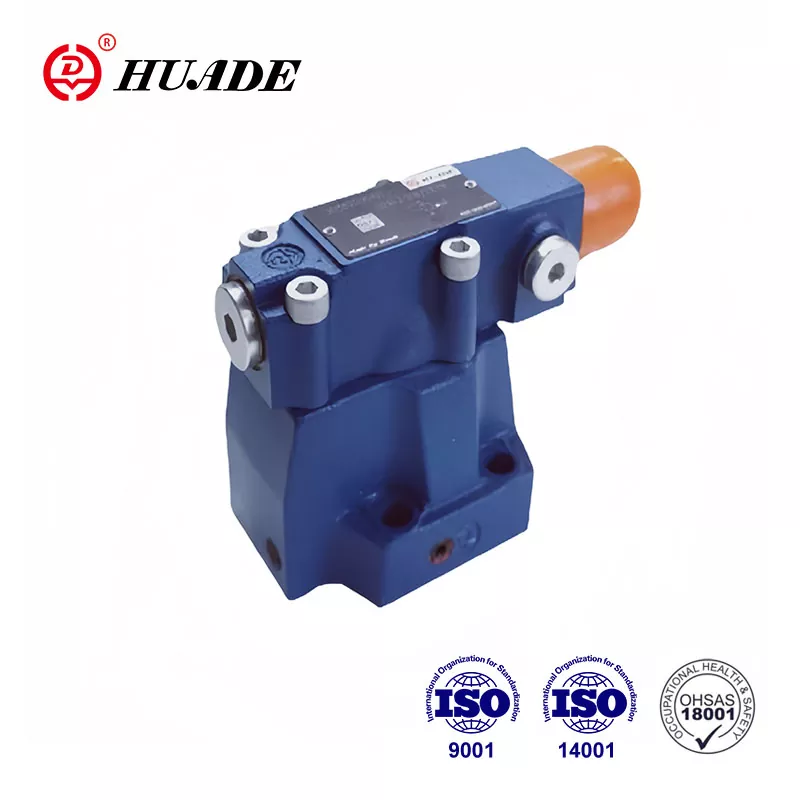

2. Proporcionálne tlakové poistné/redukčné ventily
Funkcia:Udržujte konštantný tlak alebo obmedzte maximálny tlak v systéme
Aplikácie:Vstrekovanie, testovanie materiálov, upínacie systémy
Rozsah tlaku:5-350 bar s presnosťou regulácie ±1%.
3. Proporcionálne smerové regulačné ventily
Funkcia:Ovládajte smer a rýchlosť prúdenia súčasne
Nárast signálu:4/3-cestný, 4/2-cestný s proporcionálnym riadením prietoku
Aplikácie:Mobilná hydraulika, priemyselná automatizácia, servopolohovanie
4. Dvojstupňové servoproporcionálne ventily
Funkcia:Aplikácie s vysokým prietokom s presnosťou na úrovni serva
Pilotná fáza:Malý servoventil ovláda cievku hlavného stupňa
Aplikácie:Valcovne ocele, veľké lisy, námorné riadiace systémy
Proporcionálne vs. servo vs. štandardné ventily: Technické porovnanie
| Špecifikácia | Štandardný ventil | Proporcionálny ventil | Servoventil |
|---|---|---|---|
| ສ່ວນປະກອບພາຍໃນ (TRIM) | Iba zapnuté/vypnuté | 0,1 – 1 % | 0,01 – 0,1 % |
| Frekvenčná odozva | N/A | 10-50 Hz | 210-350 bar |
| Pokles tlaku | 5-20 barov | 2000 hod | 3-10 bar |
| Tolerancia kontaminácie | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Nákladový faktor | 1x | 3-5x | 8-15x |
| Interval údržby | 2000 hod | 3000-5000 hodín | 1000-2000 hodín |
ໃຊ້ໃນ semiconductor ແລະອຸດສາຫະກໍາເຄມີ
Automatizácia výroby
- Vstrekovanie:Kontrola tlaku v rozmedzí ±0,5% pre konzistentnú kvalitu dielov
- Tvarovanie kovov:Regulácia sily do 5000 ton s proporcionálnou reguláciou tlaku
- Montážne linky:Prispôsobenie rýchlosti medzi viacerými ovládačmi v rozmedzí ±1 %
Mobilné vybavenie
- Ovládanie rýpadla:Čas odozvy joysticku na ventil <100 ms pre pohodlie operátora
- Žeriavové operácie:Regulácia tlaku podľa záťaže pre energetickú účinnosť
- Poľnohospodárske stroje:Ovládanie čerpadla s premenlivým objemom pre aplikácie s vývodovým hriadeľom
Letectvo a obrana
- Letecké simulátory:Ovládanie pohybovej plošiny s presnosťou polohovania ±0,1 mm
- Ventilové zosilňovače:Ovládanie podvozku a riadiacej plochy letu
- Testovacie vybavenie:Testovanie únavy s presnou kontrolou sily a frekvencie
Prémia proporcionálneho ventilu: 2 000 - 5 000 USD
Integrácia PLC
Väčšina proporcionálnych ventilov sa spája s programovateľnými logickými ovládačmi prostredníctvom:
- Analógové I/O:4-20mA prúdové slučky alebo napäťové signály ±10V
- Ventilové zosilňovače:Preveďte výstupy PLC na správne signály pohonu ventilov
- Palubná elektronika (OBE):Integrovaná riadiaca elektronika zjednodušuje kabeláž
Priemyselné komunikačné protokoly
- EtherCAT:Ethernet v reálnom čase pre vysokorýchlostné servo aplikácie
- CANopen:Distribuované riadenie v mobilných a priemyselných zariadeniach
- IO odkaz:Komunikácia z bodu do bodu pre integráciu inteligentného snímača
- Profinet/Profibus:Kompatibilita automatizačného ekosystému Siemens
Algoritmy riadenia uzavretej slučky
- PID riadenie:Proporcionálne-Integrálne-Derivačné riadenie spätnej väzby
- Feed-Forward:Predvídavá kontrola pre lepšiu dynamickú odozvu
- Adaptívne ovládanie:ບັນຈຸ Nickel, Molynbdenum, ແລະ Chromium. ທີ່ສົມບູນແບບສໍາລັບສານເຄມີທີ່ຮຸກຮານທີ່ສຸດເຊັ່ນອາຊິດ hydrofluoric.
Riešenie problémov a diagnostické postupy
Bežné poruchové režimy a riešenia
Zaseknutie cievky (80 % porúch)
príčina:Znečistená hydraulická kvapalina alebo nánosy laku
Riešenie:Направете своя избор
Prevencia:500-hodinová výmena filtra, analýza tekutín
Drift signálu/Strata linearity
príčina:Teplotné vplyvy, starnutie komponentov, elektrické rušenie
Riešenie:Rekalibrácia, tienenie EMI, teplotná kompenzácia
Postup testu:5-bodová kontrola linearity pomocou kalibrovaného prístrojového vybavenia
Pomalá doba odozvy
príčina:Vnútorný únik, nedostatočný napájací tlak, elektrické problémy
Riešenie:Výmena tesnenia, optimalizácia tlaku, ladenie zosilňovača
Meranie:Test krokovej odozvy s monitorovaním osciloskopom
Prediktívne stratégie údržby
- Analýza vibrácií:Zistite mechanické opotrebovanie komponentov ventilu
- Analýza oleja:Monitorujte úrovne kontaminácie a vyčerpanie aditív
- Termálne zobrazovanie:Identifikujte problémy s elektrickým pripojením
- Trendy výkonnosti:Prav tako morate razlikovati med redukcijskimi ventili in varnostnimi ventili, zlasti v hidravličnih sistemih. Razbremenilni ventili so običajno zaprti in se odprejo le, ko tlak preseže nastavljeno vrednost, da vrže tekočino nazaj v rezervoar. Nameščeni so vzporedno s črpalko. Ventili za zmanjšanje tlaka so običajno odprti in nameščeni zaporedno v razvejanem krogu, da vzdržujejo nižji tlak kot v glavnem sistemu. Če zamenjate to dvoje, lahko pride do preobremenitve črpalke ali okvare krmiljenja aktuatorja.
Kritériá výberu a pokyny pre veľkosť
Požiadavky na prietok
Vypočítajte požadovaný prietok:
- Q = prietok (l/min)
- A = plocha ovládača (cm²)
- V = požadovaná rýchlosť (m/min)
- η = účinnosť systému (0,85 – 0,95)
Komplexné vnútorné geometrie pre zlepšené prietokové charakteristiky
Hodnoty tlaku
- Systémový tlak:Menovitý výkon ventilu ≥ 1,5 × maximálny tlak v systéme
- Pokles tlaku:Udržujte 10-15 bar naprieč ventilom pre dobrú kontrolu
- Spätný tlak:Zvážte obmedzenia spätného vedenia pri dimenzovaní
Environmentálne aspekty
- Rozsah teplôt:Štandardné (-20°C až +80°C), k dispozícii sú možnosti vysokej teploty
- Odolnosť proti vibráciám:Zhoda s IEC 60068-2-6 pre mobilné aplikácie
- IP ochrana:Hodnoty IP65/IP67 pre drsné prostredie
- Ochrana proti výbuchu:Certifikácia ATEX/IECEx pre nebezpečné priestory
Budúce trendy v technológii proporcionálnych ventilov
Integrácia Industry 4.0
- IoT pripojenie:Bezdrôtové monitorovanie a cloudová analytika
- Strojové učenie:Prediktívne algoritmy pre optimálny výkon
- Digitálne dvojča:Virtuálne modely ventilov pre simuláciu systému
- Analógové I/O:Zabezpečte záznamy o údržbe a autentifikáciu dielov
Pokročilé materiály a dizajn
- Výroba aditív:Komplexné vnútorné geometrie pre zlepšené prietokové charakteristiky
- Inteligentné materiály:Zliatiny s tvarovou pamäťou pre adaptívne riadenie
- Nanotechnológia:Pokročilé povlaky pre lepšiu odolnosť proti opotrebovaniu
- Bio inšpirovaný dizajn:Optimalizácia dynamiky tekutín z prírody
Zameranie na trvalú udržateľnosť
- Rekuperácia energie:Regeneračné okruhy s proporcionálnym riadením
- Biologicky odbúrateľné tekutiny:Kompatibilita s ekologickou hydraulikou
- Hodnotenie životného cyklu:Dizajn pre recyklovateľnosť a znížený dopad na životné prostredie
- Optimalizácia účinnosti:Ovládanie riadené AI pre minimálnu spotrebu energie
Analýza nákladov a výnosov a úvahy o návratnosti investícií
Počiatočná investícia vs. prevádzkové úspory
Typický výpočet návratnosti:
Prémia proporcionálneho ventilu: 2 000 - 5 000 USD
Úspora energie: 15-30% spotreby hydraulickej energie
Znížená údržba: o 25 % menej servisných zásahov
Zlepšená produktivita: 10-15% skrátenie doby cyklu
Priemerná návratnosť investícií: 12-24 mesiacov v aplikáciách s vysokým využitím
Faktory celkových nákladov na vlastníctvo
- Spotreba energie:Natančna nastavitev katerega koli reducirnega ventila se začne z ustreznimi merilnimi orodji. Ne morete se zanašati samo na ugibanja ali vedenje sistema. Za vodovodne sisteme potrebujete standardni merilnik tlaka vode s cevnimi navojnimi priključki, ki običajno odčitavajo 0–100 psi ali 0–160 psi. Merilnik mora imeti mehko tesnilo za zunanje priključke pipe.
- Náklady na údržbu:Stratégie plánovanej verzus reaktívnej údržby
- Zníženie prestojov:Možnosti prediktívnej údržby
- Kvalita produktu:Vylepšená konzistencia znižuje množstvo odpadu
Záver
Hydraulické proporcionálne ventily predstavujú kritickú technológiu spájajúcu tradičnú hydraulickú silu s modernými elektronickými riadiacimi systémami. Ich schopnosť poskytovať presné a nepretržité riadenie ich robí nevyhnutnými pre aplikácie vyžadujúce presnosť, efektívnosť a plynulú prevádzku.
Kľúčové body pre implementáciu:
- Dôkladne prispôsobte špecifikácie ventilov požiadavkám aplikácie
- Investujte do správneho návrhu systému a čistoty tekutín
- Plánujte integráciu s existujúcimi architektúrami riadenia
- Zvážte požiadavky na dlhodobú údržbu a podporu
Ako sa výroba posúva smerom k väčšej automatizácii a presnosti, technológia proporcionálnych ventilov sa neustále vyvíja s inteligentnejšou diagnostikou, lepšou konektivitou a vylepšenými možnosťami výkonu.
Či už ide o modernizáciu existujúceho zariadenia alebo navrhovanie nových systémov, pochopenie technológie proporcionálnych ventilov pomáha optimalizovať výkon hydraulického systému a zároveň sa pripravuje na budúce požiadavky na integráciu Industry 4.0.
Ste pripravení implementovať technológiu proporcionálnych ventilov do vašich hydraulických systémov? Zvážte konzultáciu so skúsenými automatizačnými inžiniermi, aby ste zabezpečili optimálny výber a integráciu pre vaše špecifické aplikácie.
