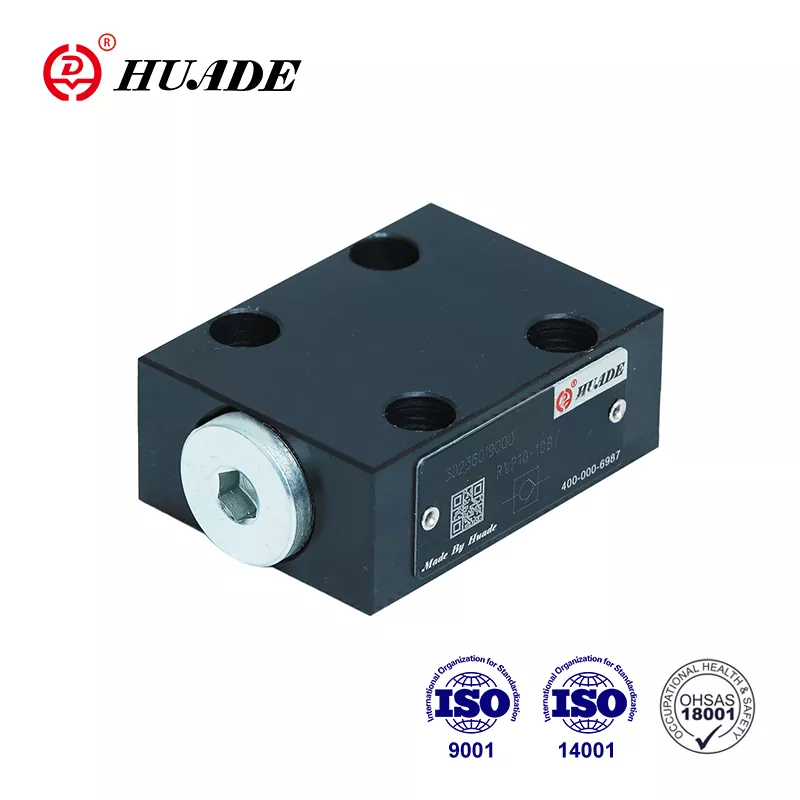

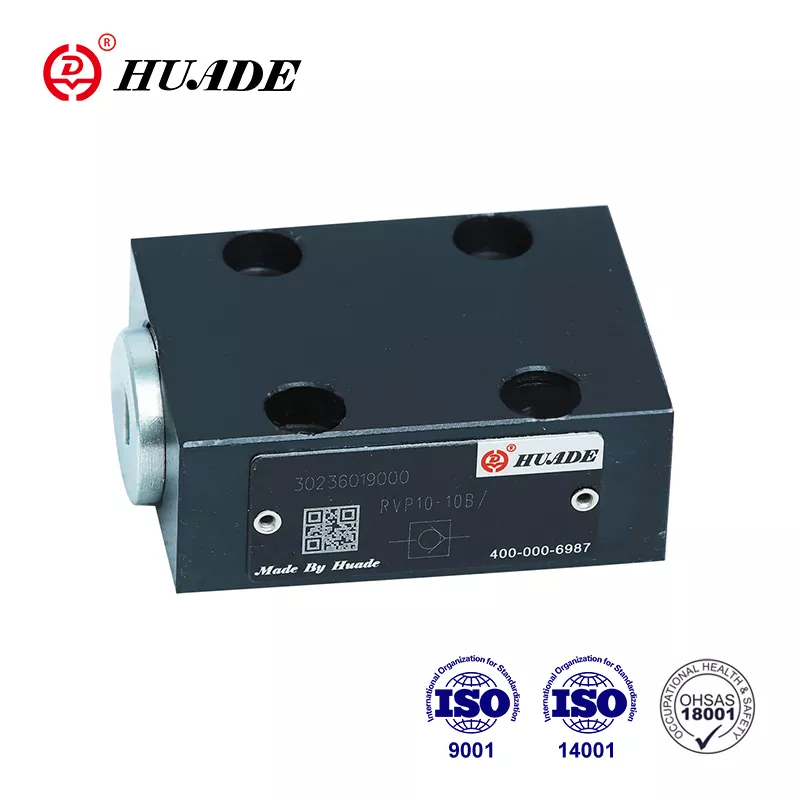

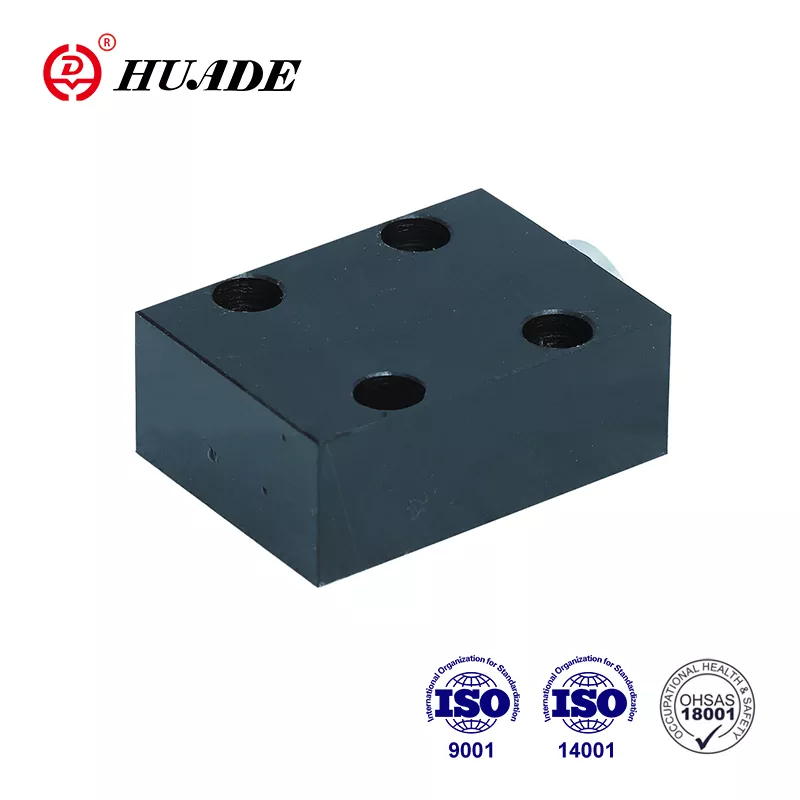

Spätný ventil RVP 30

Huade spolupracoval s Rexrothom viac ako 7 rokov od roku 1979. Huade® spätný ventil RVP 30 je cenovo dostupná alternatíva k produktom Rexroth rovnakej série. Je vyrobený z odolnej ocele.  Huade má dobrý kontrolný systém na zabezpečenie vysokej kvality. Všetky produkty prechádzajú prísnym testovaním pred opustením továrne a sú balené v štandardnom kartóne s vodotesným obalom. V rámci jednoročnej záručnej doby je oprava bezplatná. Továreň prešla ISO9001, ISO14001 a ISO45001. Spätné ventily Huade® sa vďaka stabilnému a spoľahlivému výkonu používajú vo vojenskom priemysle v Číne. Je to známa národná značka v Číne.

Produktový parameter spätného ventilu RVP 30

Vlastnosti produktu a použitie spätného ventilu RVP 30

Vlastnosti:

▶ Pripojenie pomocnej dosky

▶ Uzáver bez úniku v jednom smere

Aplikácia:

Spätný ventil RVP 30 sa používa hlavne na výstupe z čerpadla ako spätný ventil a obtokový ventil.

Výrobné detaily spätného ventilu RVP 30

Spätný ventil typu RVP 30 má za úlohu prednostne uzavrieť netesnosť prietoku v jednom smere a umožniť voľný prietok v opačnom smere. V podstate pozostáva z puzdra (1), taniera (2), prítlačnej pružiny (3) a sedla pružiny (4). Zdvih taniera (2), ktorý je vedený na jeho vonkajšom priemere, je obmedzený mechanickým dorazom. Zabudovaná tlačná pružina (3) podporuje zatvárací pohyb. Okrem toho tlačná pružina (3) drží tanier (2) v zatvorenej polohe, aj keď ventilom nepreteká.

Symbol

Schéma štruktúry

①Kryt  ②Poppet  ③Pružina  ④Pružinové sedadlo

Oznámenie o spätnom ventile RVP 30

1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.

2. Nádrž musí byť utesnená a na vstupe vzduchu musí byť nainštalovaný vzduchový filter.

3. Výrobky bez podložky pri opustení továrne, ak ich potrebujete, objednajte si ich špeciálne.

4. Upevňovacie skrutky ventilu musia mať vysokú intenzitu (trieda 10.9). Vyberajte a používajte ich prosím podľa parametra uvedeného vo vzorkovníku.

5. Drsnosť povrchu spojeného s ventilom je požadovaná do 0,8.

6. Povrchová úprava protikusu je požadovaná na 0,01/100 mm.
