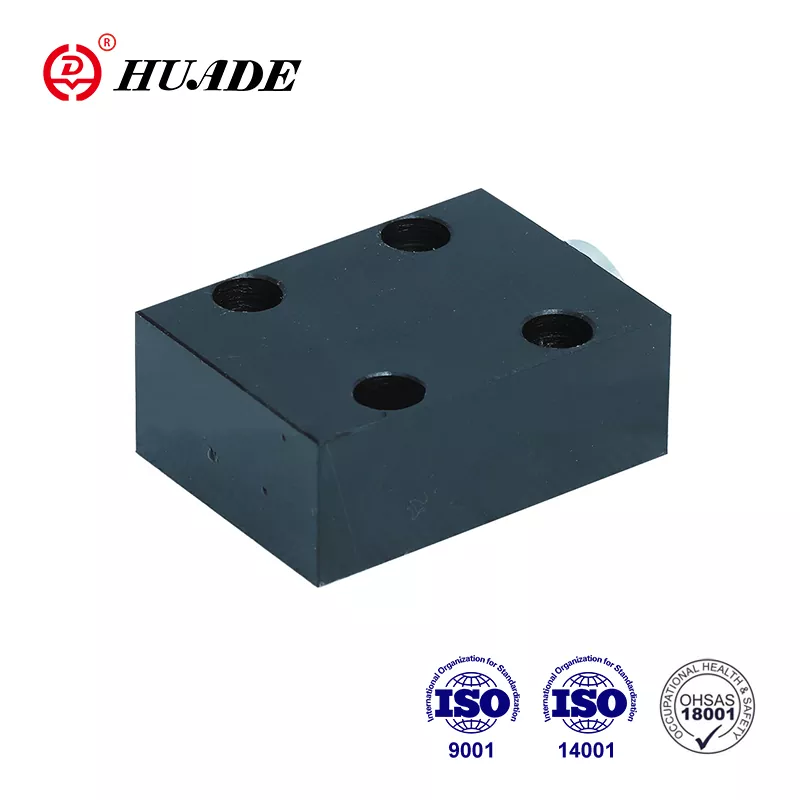

Ako popredný čínsky výrobca hydraulických prevodových a riadiacich technológií môže Huade® vysokokvalitný spätný ventil RVP 8 úplne nahradiť sériu RVP 8 ponúkanú spoločnosťou Rexroth. Cena je rozumnejšia. Továreň prešla ISO9001, ISO14001 a OH SAS18001. Hydraulické smerové spätné ventily Huade® majú vynikajúci výkon a sú už medzi čínskymi spotrebiteľmi obľúbené. Hydraulické ventily Huade® sú široko používané v strojárskych a stavebných strojoch, metalurgii, obrábacích strojoch atď. Všetky produkty budú pred opustením továrne podrobené prísnym testom. Garantujeme kvalitu každého spätného ventilu na jeden rok. Počas záručnej doby je oprava bezplatná.
|
Technické údaje |
|||||||||
|
Veľkosť |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Prevádzkový tlak, max (MPa) |
31.5 |
||||||||
|
Otvárací tlak (MPa) |
0.05 |
||||||||
|
Tlaková kvapalina |
minerálne oleje alebo fosfátový ester |
||||||||
|
Rozsah teploty tlakovej kvapaliny（℃） |
-30～+80 |
||||||||
|
Rozsah viskozity (mm2/s) |
2,8~500 |
||||||||
|
Fixačná poloha |
voliteľné |
||||||||
|
Hmotnosť (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Vlastnosti:
▶ Pripojenie pomocnej dosky
▶ Uzáver bez úniku v jednom smere
Aplikácia:
The check valve RVP 8 is mainly used at the outlet of the pump as a back pressure valve and bypass valve.
Spätný ventil RVP 8 má za úlohu prednostne uzavrieť netesnosť prietoku v jednom smere a umožniť voľný prietok v opačnom smere. V podstate pozostáva z puzdra (1), taniera (2), tlačnej pružiny (3) a pružinové sedadlo (4). Zdvih taniera (2), ktorý je vedený na jeho
vonkajší priemer je obmedzený mechanickou zarážkou. Zabudovaná tlačná pružina (3) podporuje zatvárací pohyb. Okrem toho tlačná pružina (3) drží tanier (2) v zatvorenej polohe, aj keď ventilom nepreteká.
Symbol
Schéma štruktúry
①Kryt ②Poppet ③Pružina ④Pružinové sedadlo
1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.
2. Nádrž musí byť utesnená a na vstupe vzduchu musí byť nainštalovaný vzduchový filter
3. Výrobky bez podložky pri opustení továrne, ak ich potrebujete, objednajte si ich špeciálne.
4. Upevňovacie skrutky ventilu musia mať vysokú intenzitu (trieda 10.9). Vyberajte a používajte ich prosím podľa parametra uvedeného vo vzorkovníku
5. Drsnosť povrchu spojeného s ventilom je požadovaná do 0,8/
6. Povrchová úprava protikusu je požadovaná na 0,01/100 mm.
