V porovnaní s výbuchom odolným tlakovým ventilom DBE je séria ventilu DBEM vhodnejšia pre scenáre s vysokou dynamickou reakciou a inteligentnými požiadavkami. Rozsah pracovného tlaku 50 až 315 bar, prietok do 600 l/min (model DBEM 32). Pracovné napätie je DC 24V. Dbem odolný voči výbuchu, ktorý je odolný voči výbuchu, prijíma integrovaný dizajn s voliteľným integrovaným digitálnym zosilňovačom (modul OBE), zjednodušeným zapojením a štruktúrou jadra plug-in ventilu, takže nie je potrebné rozobrať potrubie na údržbu.
| Tekutý | Minerálny olej vhodný pre tesnenie NBR a FKM |
| Fosfátový ester pre tesnenie FKM | |
| Tekutý teplotný rozsah ℃ | -30 až +80 (tesnenie NBR) |
| -20 až +80 (tesnenie FKM) | |
| Rozsah viskozity mm2/s | 2,8 až 380 |
| Linearita | ± 3,5% |
| Opakovateľnosť | ＜ ± 2% |
| Elektrický | |
| Zdroj energie | Dc |
| Min.Solenoid prúd Ma | 100 |
| Max.solenoid prúd ma | 800 |
| Odpor | 19,5Ω pri 20 ℃, maximálna hodnota: 28,8Ω |
| Pracovný stav | Nepretržitý |
| Max. | +50 ℃ |
| Izolácia do DIN 40 050 | IP65 |
Vlastnosti:
-Montáž na doštičku:
- prenosový vzor na DIN 24 340 Form E a ISO 6264
- Na inštaláciu v rozdeľovačoch
- 4 tlakové hodnotenia
- Max. Obmedzenie tlaku, voliteľné
- Typ zosilňovača VT-2000 (musí sa objednať osobitne)
Aplikácia:
Ventil DbeM odolný voči výbuchu sa široko používa v ropnom a plynárenskom priemysle, chemickom a farmaceutickom výbuchovom systéme, uhoľných baniach a podzemných zariadeniach, lodiach a morskom inžinierstve.
Príklad:
PLC → DBEM ventil (integrovaný zosilňovač OBE)
↓
Autobus Profibus-DP
Ventil tlakového tlakového ventilu odolného výbuchu je Pilot ovládaný ventilom tlaku. Používa sa na nepretržité nastavenie tlaku v hydraulických systémoch elektrickým signálom.

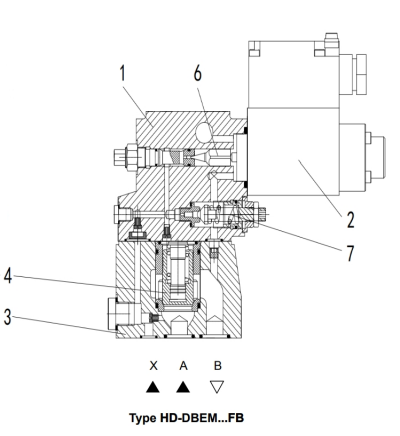

V zásade tieto ventily pozostávajú z pilotného ventilu (1) s proporcionálnym solenoidom (2) a hlavným ventilom (3) s hlavnou cievkovou vložkou (4).
Napíšte hd-dbe ... fb
Tlakový limit je vo vzťahu k hodnote elektrického prúdu a nastavený proporcionálnym solenoidom (2). Tlak systému sa aplikuje na hlavnú cievku (4). Zároveň sa tlak vyvíja na pružinu zaťaženú stranu hlavnej cievky (4) a pilotného poppetu (6) cez otvor (5) na pilotnom ventile (1). Ak hydraulická sila prekročí solenoidovú silu, otvorí sa pilotný poppet (6). Pilotná tekutina môže prúdiť späť do nádrže a pokles tlaku spôsobených účinkami otvorov hlavnou cievkou (4). Potom hlavná cievka (4) otvára kanál z čerpadla do nádrže.
Zadajte HD-DBEM ... FB
Voliteľne môže byť ventil dodávaný s dodatočný regulačný ventil pilota zaťaženého pružiny (7) pre maximálnu bezpečnosť tlaku (redundantná bezpečnosť tlaku).

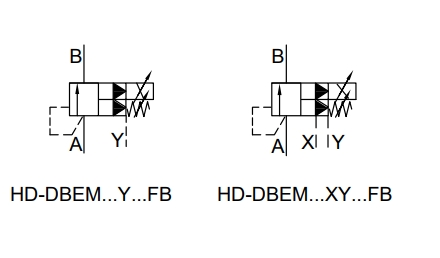

Symbol Ventil Dbem odolný voči výbuchu
