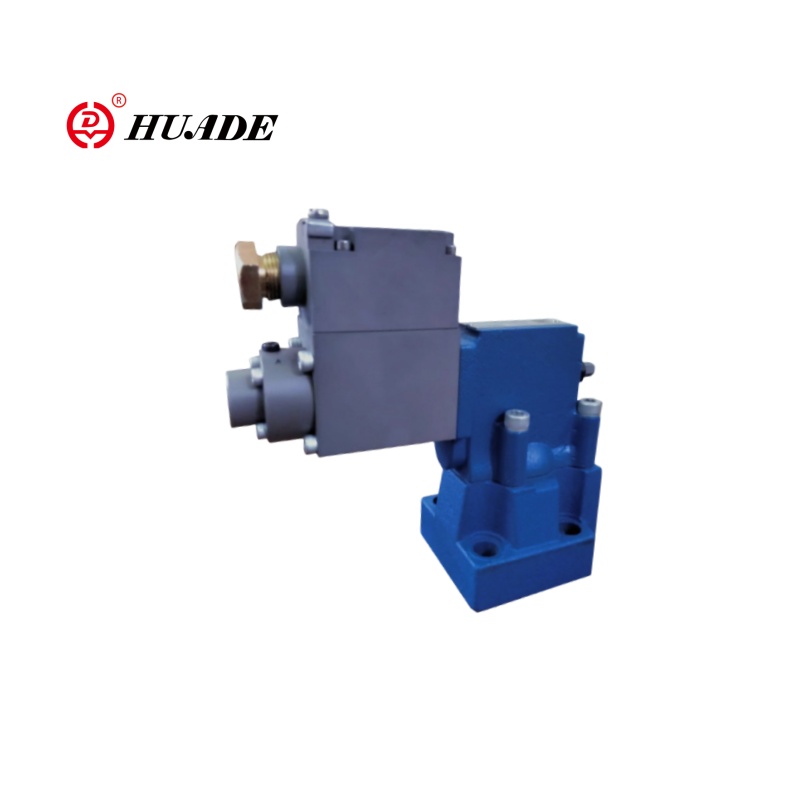

Séria DBE v oblasti reliéfneho ventilu odolného voči výbuchu je elektricky regulovaný tlakový ventil určený pre horľavé a výbušné prostredie s presným reguláciou proporcionálneho tlaku a bezpečnými charakteristikami odolnými voči výbuchu. Proporcionálny reliéfny ventil DBE má vstavanú mechanickú núdzovú reliéfu, automaticky prepnite na bezpečný tlak, keď je napájanie vypnuté. A povlak odolný voči opotrebeniu na Valve Core môže predĺžiť životnosť.
| Tekutý | Minerálny olej vhodný pre tesnenie NBR a FKM |
| Fosfátový ester pre tesnenie FKM | |
| Tekutý teplotný rozsah ℃ | -30 až +80 (tesnenie NBR) |
| -20 až +80 (tesnenie FKM) | |
| Rozsah viskozity mm2/s | 2,8 až 380 |
| Linearita | ± 3,5% |
| Opakovateľnosť | ＜ ± 2% |
| Elektrický | |
| Zdroj energie | Dc |
| Min.Solenoid prúd Ma | 100 |
| Max.solenoid prúd ma | 800 |
| Odpor | 19,5Ω pri 20 ℃, maximálna hodnota: 28,8Ω |
| Pracovný stav | Nepretržitý |
| Max. | +50 ℃ |
| Izolácia do DIN 40 050 | IP65 |
Vlastnosti:
-Montáž na doštičku:
- prenosový vzor na DIN 24 340 Form E a ISO 6264
- Na inštaláciu v rozdeľovačoch
- 4 tlakové hodnotenia
- Max. Obmedzenie tlaku, voliteľné
- Typ zosilňovača VT-2000 (musí sa objednať osobitne)
Aplikácia:
Ventil DBE odolný voči výbuchu, ktorý je odolný voči výbuchu, sa môže použiť na prevenciu vyfukovača vŕtania platformy (BOP), nástroje dole, kompresné stanice na zemný plyn, ťažobné hydraulické podpery, štíty stroje, zariadenia na ťažbu plynu, hlbokomorské vŕtacie zariadenia a výbuchové paluby.
Príklad:
PLC odolný voči výbuchu → Primeraný zosilňovač
↑
Senzor tlaku odolného voči výbuchu (spätná väzba)
Ventil tlakového ventilu odolného v oblasti výbuchu je DBE Pilot ovládateľný tlakový ventil. Používa sa na nepretržité nastavenie tlaku v hydraulických systémoch elektrickým signálom.

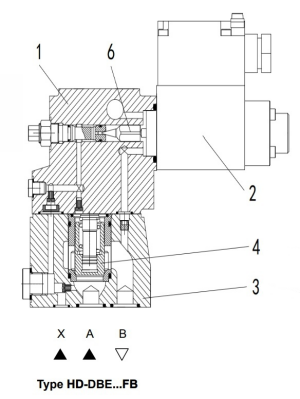

V zásade tieto ventily pozostávajú z pilotného ventilu (1) s proporcionálnym solenoidom (2) a hlavným ventilom (3) s hlavnou cievkovou vložkou (4).
Napíšte hd-dbe ... fb
Tlakový limit je vo vzťahu k hodnote elektrického prúdu a nastavený proporcionálnym solenoidom (2). Tlak systému sa aplikuje na hlavnú cievku (4). Zároveň sa tlak vyvíja na pružinu zaťaženú stranu hlavnej cievky (4) a pilotného poppetu (6) cez otvor (5) na pilotnom ventile (1). Ak hydraulická sila prekročí solenoidovú silu, otvorí sa pilotný poppet (6). Pilotná tekutina môže prúdiť späť do nádrže a pokles tlaku spôsobených účinkami otvorov hlavnou cievkou (4). Potom hlavná cievka (4) otvára kanál z čerpadla do nádrže.

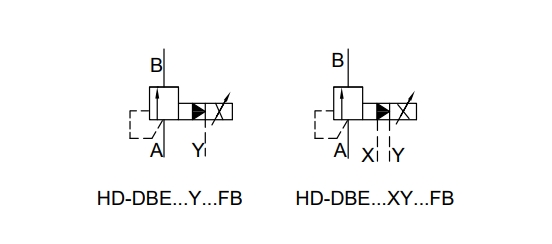

Symbol Ventil tlakového ventilu odolného voči výbuchu DBE
