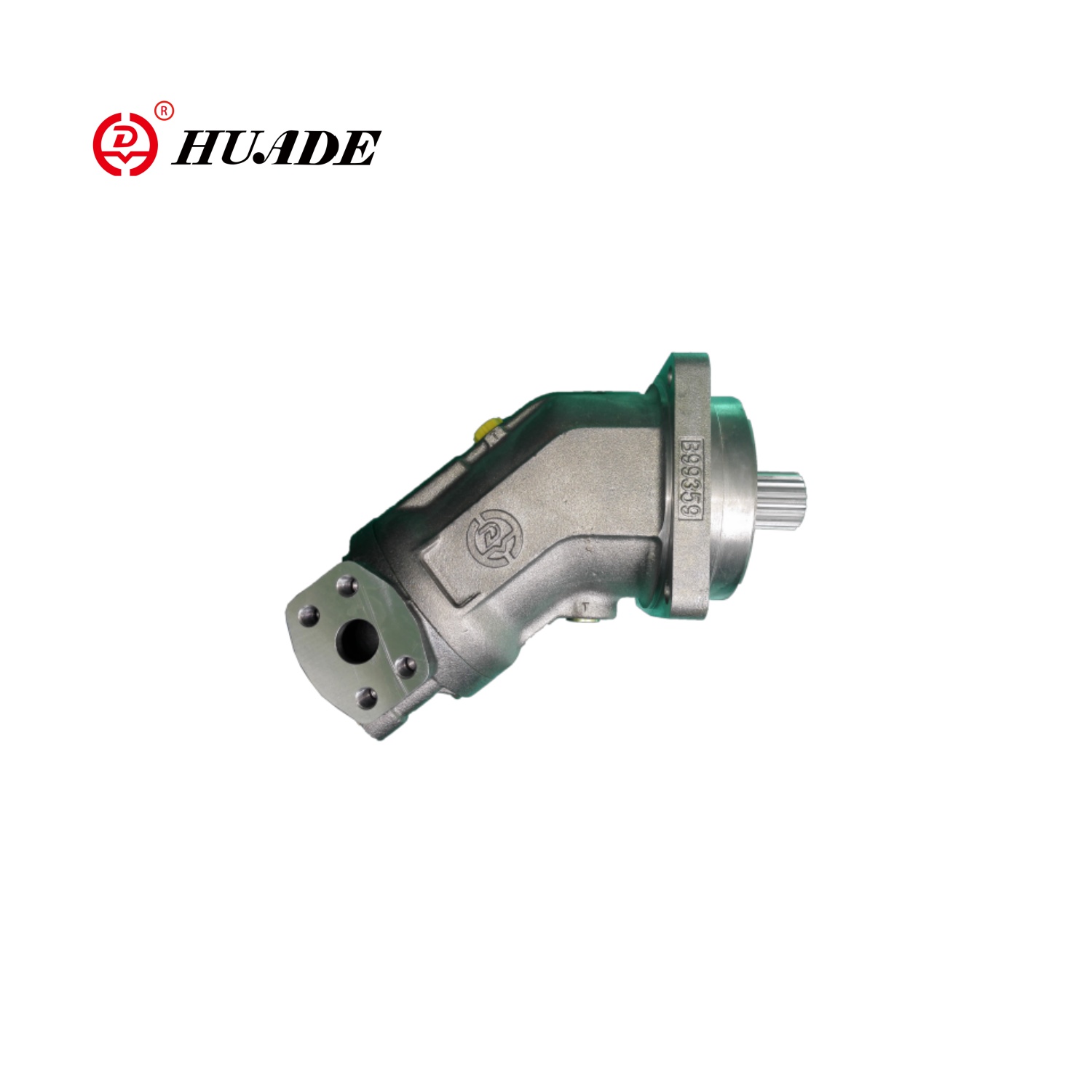

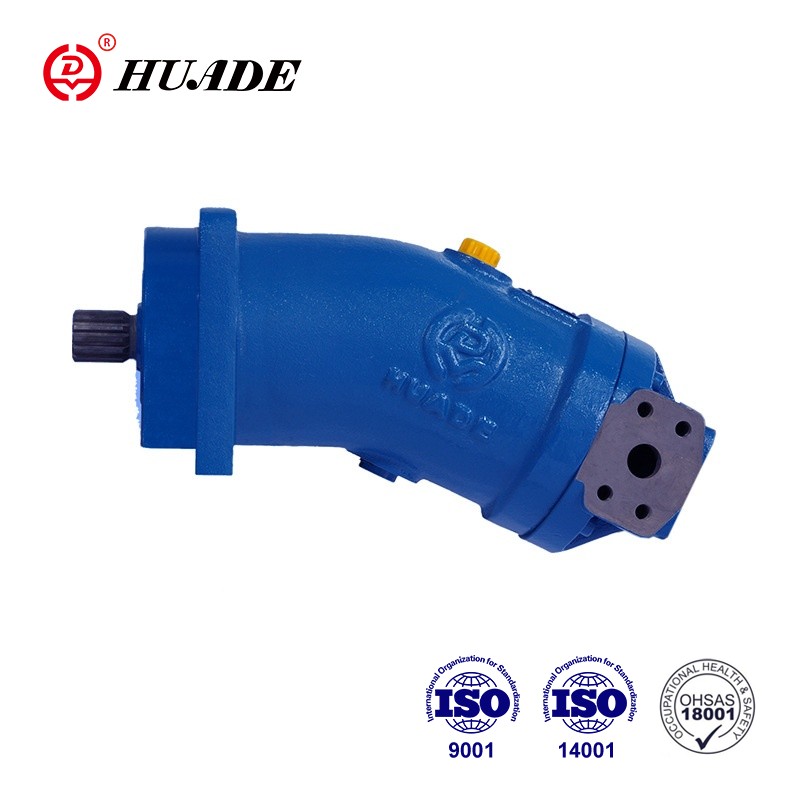

Axiálny piest pevný motor A2FM

Axiálny piest Fixovaný motor A2FM má extrémne vysokú adaptabilitu a flexibilitu. Je vhodný pre aplikácie otvorených aj uzavretých obvodov. Motor má charakteristiky kompaktného dizajnu, vysokú celkovú účinnosť a ekonomické a praktické použitie.

Parameter produktu axiálneho piestu pevné motory A2FM

■ Tesnenie hriadeľa ... Prípustné zaťaženie tlaku

☑ Servovacia životnosť tesnenia hriadeľa je ovplyvnená rýchlosťou jednotky axiálnej piestovej jednotky a tlakom odtoku puzdra (tlak prípadu).

☑ Priemerný diferenciálny tlak 2 bar medzi puzdrom a okolitým tlakom nemusí byť trvalo prekročený pri normálnej prevádzkovej teplote.

☑ Pre vyšší diferenciálny tlak pri zníženej rýchlosti pozri diagram. Povolené sú okamžité tlakové hroty (t <0,1 s) do 10 barov. Servovacia životnosť tesnenia hriadeľa sa znižuje so zvýšením frekvencie tlakových hrotov.

„Tlak prípadu sa musí rovnať alebo vyšší ako okolitý tlak.

■ Teplotný rozsah

☑ Tesnenie hriadeľa FKM sa môže použiť na teploty odtoku puzdra od -25 ° C do +115 ° C

☑ Pre prípady aplikácie pod -25 ° C sa vyžaduje tesnenie hriadeľa NBR (prípustný teplotný rozsah -40 ° C až +90 ° C). Uveďte tesnenie hriadeľa NBR v obyčajnom texte pri objednávaní. Kontaktujte nás.

■ Smer toku

■ Rozsah rýchlosti

☑ Žiadny limit na minimálnu rýchlosť nmin. Ak je potrebná rovnomernosť pohybu, rýchlosť NMIN nesmie byť menšia ako 50 ot./min. MAXIMÁLNA Rýchlosť nájdete v tabuľke hodnôt.

■ ložisko s dlhým životom

☑ Veľkosti 250 ～ 500

☑ Pre dlhú životnosť a používanie s hydraulickými tekutinami HF. Rovnaké vonkajšie rozmery ako motor so štandardnými ložiskami. Následná konverzia na ložiská s dlhým životom je možná.

☑ Odporúča sa preplachovanie a preplachovanie puzdier cez port U.

■ Flushing Flow ... Odporúčané

Prístav	Prístav	Schéma
A, B T	Pracovný prístav Vypúšťací port

Vlastnosť produktu a aplikácia axiálneho piestu pevného motora A2FM

Vlastnosti:

Motor HD-A2FM veľkosti 5 ~ 500 série 6

Nominálny tlak 400 bar/maximálny tlak 450 bar

▶ Pevný motor s axiálnym zúženým piestovým rotačným skupinou dizajnu ohnutej osi, pre

Hydrostatické disky v otvorených a uzavretých obvodoch

▶ Na použitie v mobilných a stacionárnych aplikáciách je rýchlosť výstupu

závisí od toku čerpadla a posunu motora.

▶ Jemne absolvované veľkosti povoľujú ďalekosiahle prispôsobenie sa prípadu pohonu

▶ Hustota vysokej energie, malé rozmery, vysoká celková účinnosť, dobré počiatočné vlastnosti, ekonomický dizajn, jednodielny zužovaný piest s piestovými krúžkami na utesnenie.

Aplikácia:

A2FM Axis Axiálny piest fixovaný motor s pevným posunom sa široko používa v mobilných strojoch a rôznych priemyselných príležitostiach, ako sú rýpadlá, žeriavy, nakladače, valčeky, betónové mixéry a iné ťažké stroje a vybavenie, ako aj metalurgia, banská, ropa, chemický priemysel a iné priemyselné oblasti.
