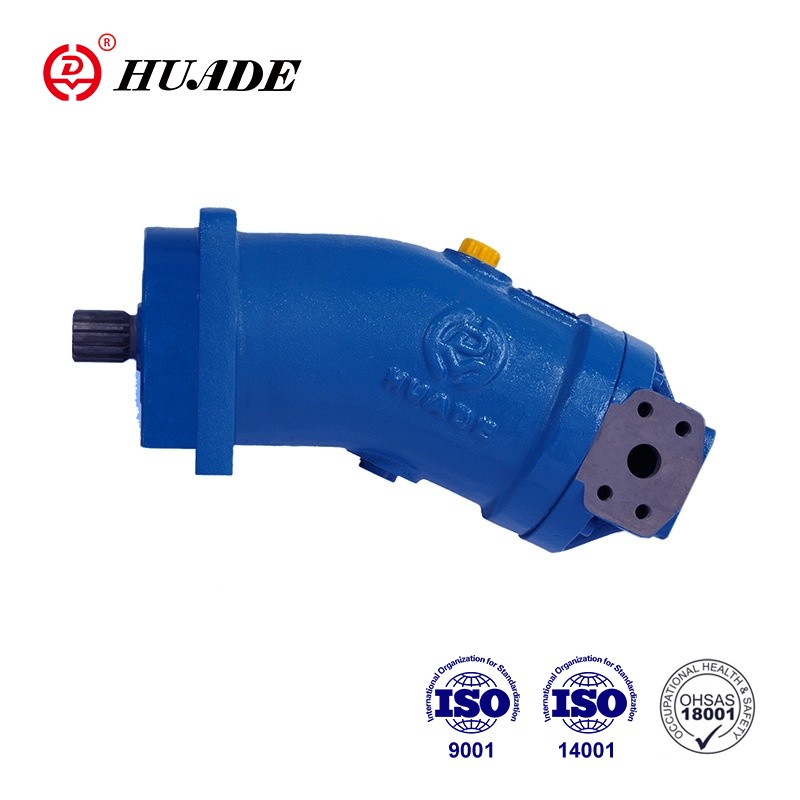

Axiálny piestový motor A2FE séria 6

A2FE Series 6 piestový motor s pevným objemom hrá dôležitú úlohu v priemyselných strojoch. Vďaka vysokej rýchlosti, veľkému krútiacemu momentu a pomeru výkonu a hmotnosti, ako aj vysokej celkovej účinnosti, je ideálnou voľbou pre mnohé priemyselné zariadenia. Vynikajúci a stabilný pracovný výkon motora A2FE z neho robí preferovaný zdroj energie v mnohých priemyselných zariadeniach a strojoch.

 Produktový parameter pevného axiálneho piestového motora A2FE série 6

■Hriadeľová upchávka...Prípustné tlakové zaťaženie

☑ Životnosť tesnenia hriadeľa je ovplyvnená rýchlosťou axiálnej piestovej jednotky a vypúšťacím tlakom skrine (tlak skrine).

☑Pri normálnej prevádzkovej teplote nesmie byť stredný tlakový rozdiel 2 bary medzi puzdrom a okolitým tlakom trvalo prekročený.

☑Pre vyšší diferenčný tlak pri znížených otáčkach, pozri diagram.

Okamžité tlakové skoky (t < 0,1 s) až do 10 barov sú povolené. Životnosť tesnenia hriadeľa klesá so zvyšujúcou sa frekvenciou tlakových špičiek.

☑Tlak puzdra musí byť rovnaký alebo vyšší ako okolitý tlak

■ Smer toku

■ Rozsah otáčok

☑ Bez obmedzenia minimálnej rýchlosti nm. Ak sa vyžaduje rovnomernosť pohybu, otáčky nmin nesmú byť menšie ako 50 ot./min. Pozrite si tabuľku hodnôt pre maximálnu rýchlosť.

■ Ložisko s dlhou životnosťou

☑ Veľkosti 250 355

☑ Pre dlhú životnosť a použitie s HF hydraulickými kvapalinami. Identické vonkajšie rozmery ako motor so štandardnými ložiskami. Následná prestavba na ložiská s dlhou životnosťou je možná.

☑Odporúča sa preplachovanie ložísk a puzdra cez port U.

■ Prístavy

Porty	Port pre	Diagram
A,B T	Pracovný prístav Odtokový port

Vlastnosti produktu a použitie axiálneho piestového pevného motora A2FE série 6

Vlastnosti:

Motor HD-A2FE veľkosti 28~355 séria 6

Menovitý tlak 400 bar Maximálny tlak 450 bar

■Pevný zásuvný motor s axiálne kužeľovým piestom rotačnej skupiny ohnutej osi

prevedenie, pre hydrostatické pohony v otvorenom a uzavretom okruhu.

■ Široká integrácia do mechanickej prevodovky vďaka zapustenej montáži

príruba umiestnená v strede skrine (mimoriadne úspora miesta

stavba)

■ Malé rozmery, Vysoká celková účinnosť, Kompletná jednotka, pripravená na montáž a

testované, jednoduchá inštalácia, jednoducho zapojte do mechanickej prevodovky, č

konfiguračné špecifikácie, ktoré je potrebné dodržiavať pri inštalácii

Aplikácia:

A2FE ohnutý axiálny piestový motor s pevným objemom sa môže použiť v stavebných strojoch, hydraulických čerpacích staniciach, vrtných súpravách, tryskacích strojoch, zariadeniach na výrobu papiera, cestných strojoch a iných zariadeniach, aby sa zabezpečila stabilná a spoľahlivá podpora prevádzky týchto zariadení.
