Pri práci s hydraulickými systémami potrebujete komponenty, ktoré udržujú prietok tekutín správnym smerom. Spätný ventil RVP 25 je spoľahlivé zariadenie navrhnuté presne na to. Tento ventil umožňuje voľné prúdenie hydraulického oleja v jednom smere, pričom blokuje spätný tok. Je to jednoduchý koncept, ale spätný ventil RVP 25 robí túto prácu mimoriadne dobre v stredno- až vysokotlakových systémoch.
RVP 25 patrí do rodiny spätných ventilov od známych európskych výrobcov ako HYDAC a MHA Zentgraf. Môžete tiež nájsť kompatibilné verzie od spoločností ako Huade a Hengli. Tieto ventily sa montujú priamo na rozdeľovače, čo sú kovové bloky, ktoré organizujú hydraulické spojenia. Tento dizajn šetrí miesto a robí inštaláciu čistejšou ako pri použití jednotlivých potrubných armatúr.
Číslo "25" sa vzťahuje na menovitú veľkosť ventilu, ktorá je DN25 alebo približne jeden palec v priemere. Táto veľkosť zvláda stredné až veľké prietoky, typicky medzi 150 a 550 litrami za minútu. To je dosť pre stavebné zariadenia, priemyselné stroje a automatizované systémy. Spätný ventil RVP 25 funguje najlepšie v aplikáciách, kde potrebujete konzistentný jednosmerný prietok bez častého cyklovania.
Ako spätný ventil RVP 25 skutočne funguje
Vo vnútri spätného ventilu RVP 25 nájdete niekoľko základných častí, ktoré spolupracujú. Je tu telo ventilu, sedlo v tvare kužeľa, pohyblivý piest alebo guľôčka, pružina a gumové tesnenia nazývané O-krúžky. Dizajn je jednoduchý, vďaka čomu je spoľahlivý.
Keď hydraulická kvapalina pretlačí ventil správnym smerom, tlak prekoná silu pružiny. Tým sa piest odtlačí od jeho sedla, čím sa vytvorí otvor pre priechod tekutiny. Pokles tlaku počas tohto dopredného prietoku je relatívne nízky, zvyčajne len niekoľko barov aj pri vysokých prietokoch. Táto účinnosť znamená, že vaše čerpadlo nepracuje viac, ako je potrebné.
Keď sa kvapalina pokúsi prúdiť dozadu, pružina okamžite zatlačí piest späť proti sedlu. Kužeľový tvar vytvára tesné tesnenie a spätný tlak v skutočnosti pomáha tesnenie stlačiť ešte pevnejšie. Tento kontakt kov na kov zastaví takmer všetky úniky. Podľa priemyselných noriem, ako je DIN EN 12266, spätný ventil RVP 25 dosahuje klasifikáciu, ktorá sa nazýva "nulový únik", hoci určité minimálne presakovanie je v reálnych podmienkach normálne.
Rôzni výrobcovia používajú mierne odlišné vnútorné konštrukcie. Verzie HYDAC zvyčajne používajú piest v tvare kužeľa na presné ovládanie. Modely Zentgraf často používajú guľôčkový dizajn, ktorý reaguje rýchlejšie pri nižších tlakoch. Oba prístupy fungujú dobre, ale dizajn kužeľa vo všeobecnosti poskytuje užšie tolerancie. Spätný ventil RVP 25 od ktoréhokoľvek výrobcu pracuje s hydraulickými olejmi na minerálnej báze s viskozitou medzi 2,8 a 500 štvorcových milimetrov za sekundu. Budete chcieť udržiavať svoju hydraulickú kvapalinu filtrovanú na minimálne 20 mikrónov, aby ste zabránili kontaminácii vo vnútri ventilu.
Technické špecifikácie, na ktorých záleží
Pochopenie špecifikácií spätného ventilu RVP 25 vám pomôže vybrať ten správny ventil pre váš systém. Pracovný tlak je jedným z najdôležitejších čísel. Väčšina ventilov RVP 25 zvládne tlak až 350 barov, čo sa rovná približne 5 000 librám na štvorcový palec. Niektoré verzie od dodávateľov ako Huade a Hengli sú dimenzované na 315 barov, čo je stále dosť pre väčšinu aplikácií. Tento tlak platí, keď používate štandardný minerálny olej pri normálnych teplotách.
Maximálny prietok sa medzi výrobcami mierne líši. HYDAC hodnotí svoj spätný ventil RVP 25 na 150 galónov za minútu alebo približne 568 litrov za minútu. Zentgraf a kompatibilní čínski výrobcovia uvádzajú prietoky medzi 400 a 550 litrami za minútu. Skutočný prietok, ktorý váš systém zvládne, závisí od toho, aký veľký pokles tlaku dokážete akceptovať. Pri vyšších prietokoch sa tlaková strata zvyšuje, čo môže ovplyvniť celkovú účinnosť systému.
Otvárací tlak, nazývaný aj tlak praskania, určuje, kedy sa spätný ventil RVP 25 začne otvárať. Štandardné verzie sa otvárajú pri tlaku približne 7 psi alebo 0,5 baru. To je dostatočne nízke na to, aby ventil počas normálnej prevádzky nevytváral zbytočný odpor. Môžete si však objednať verzie s vyšším otváracím tlakom v rozsahu od 25 psi do 65 psi alebo 4,5 baru. Vyššie otváracie tlaky fungujú lepšie v systémoch, kde potrebujete zabrániť akémukoľvek miernemu spätnému toku aj pri minimálnom spätnom tlaku. Majte na pamäti, že výrobcovia povoľujú toleranciu plus alebo mínus 30 percent týchto hodnôt otváracieho tlaku.
Ďalším praktickým aspektom je teplotný rozsah. Spätný ventil RVP 25 funguje bezpečne od mínus 20 stupňov Celzia do plusových 100 stupňov Celzia. To je mínus 4 stupne Fahrenheita až 212 stupňov Fahrenheita. Tieto limity pochádzajú z gumových O-krúžkov, ktoré sú zvyčajne vyrobené z materiálov FPM alebo NBR. FPM lepšie zvláda vyššie teploty, zatiaľ čo NBR stojí menej a funguje dobre v miernych podmienkach.
Samotné teleso ventilu je vyrobené z uhlíkovej ocele, často s fosfátovým povlakom na ochranu proti korózii. Pohyblivý piest alebo guľa používa kalenú oceľ, aby vydržala milióny cyklov bez opotrebovania. Niektorí výrobcovia ponúkajú ako alternatívnu povrchovú úpravu zinkovanie. Vďaka týmto výberom materiálov je spätný ventil RVP 25 odolný v špinavom priemyselnom prostredí.
Možnosti pripojenia zahŕňajú závity NPT, porty O-krúžkov SAE a závity BSPP. Väčšina používateľov však inštaluje spätný ventil RVP 25 priamo na rozdeľovač pomocou skrutiek namiesto závitových spojov. Tento spôsob montáže je čistejší a spoľahlivejší pre systémy s viacerými ventilmi.
Fyzické rozmery a požiadavky na inštaláciu
Pri integrácii spätného ventilu RVP 25 do vášho hydraulického potrubia záleží na správnych rozmeroch. Ventil meria približne 172 milimetrov na dĺžku, 79,5 milimetra na výšku a jeho šírka sa líši v závislosti od konkrétneho modelu. To je asi 6,8 palca na dĺžku a 3,1 palca na výšku. Montážna plocha, kde sú skrutky ventilu k rozdeľovaču, je 165 milimetrov dlhá a 120 milimetrov široká pri verziách HYDAC.
Porty, ktorými tekutina vstupuje a vystupujú, sú od seba vzdialené 100 milimetrov. Toto je štandardný rozstup používaný naprieč mnohými hydraulickými komponentmi, čo uľahčuje navrhovanie rozdeľovačov, ktoré obsahujú viacero ventilov. Samotný priemer portu je 28 milimetrov, vhodný pre jednopalcové armatúry.
Budete musieť vyvŕtať montážne otvory vo vašom potrubí, aby ste prijali spätný ventil RVP 25. Tieto otvory by mali mať priemer 11,5 milimetra a mali by byť od seba vzdialené 60 milimetrov. Väčšina inštalácií používa štyri až šesť skrutiek M10, ktoré majú priemer 10 milimetrov. Odporúčaný krútiaci moment pre tieto skrutky je 70 Newtonmetrov, čo zaisťuje tesné utesnenie bez poškodenia tela ventilu alebo potrubia. Prílišné utiahnutie môže prasknúť kryt alebo zdeformovať tesniaci povrch.
Pred inštaláciou spätného ventilu RVP 25 skontrolujte, či je montážny povrch rozdeľovača rovný a hladký. Drsnosť povrchu by mala byť lepšia ako 0,8 mikrometra a rovinnosť by mala byť do 0,01 milimetra na 100 milimetrov dĺžky. Tieto úzke tolerancie zabraňujú netesnostiam okolo tesnenia O-krúžku. Štandardná veľkosť O-krúžku pre RVP 25 je 32 mm x 3 mm prierez.
Keď ste pripravení na inštaláciu, naneste na O-krúžok tenkú vrstvu kompatibilného hydraulického oleja alebo maziva. Toto mazanie pomáha správnemu dosadnutiu O-krúžku bez krútenia alebo stláčania. Umiestnite spätný ventil RVP 25 na rozdeľovač a ručne zaskrutkujte všetky montážne skrutky. Potom ich postupne uťahujte do kríža, podobne ako by ste uťahovali matice kolesa na aute. Toto rovnomerné utiahnutie zabraňuje deformácii tela ventilu.
Spätný ventil RVP 25 je možné inštalovať v ľubovoľnej orientácii. Môžete ho namontovať horizontálne, vertikálne alebo pod uhlom. Len sa uistite, že smer prietoku zodpovedá šípke vyznačenej na tele ventilu. Šípka ukazuje smer voľného toku, kde by mala tekutina vstupovať na port P1 a vystupovať na porte P2. Inštalácia ventilu dozadu zabráni toku, čo by mohlo poškodiť vašu pumpu alebo iné komponenty.
Hmotnosť je ďalším faktorom pri navrhovaní mobilného systému. Spätný ventil RVP 25 váži približne 5,8 kilogramu, čo je približne 12,8 libier. To zahŕňa telo ventilu a štandardný montážny materiál. Väčšie verzie s rôznymi konfiguráciami portov môžu vážiť o niečo viac.
Porovnanie rôznych výrobcov a dodávateľov
Niekoľko spoločností vyrába spätný ventil RVP 25 alebo kompatibilné ekvivalenty. Pochopenie rozdielov vám pomôže urobiť inteligentné rozhodnutie o nákupe na základe vášho rozpočtu a potrieb výkonu.
HYDAC je pravdepodobne najuznávanejším názvom v hydraulických spätných ventiloch. Ich spätný ventil RVP 25 ponúka najširšiu škálu možností otváracieho tlaku, od 7 psi do 65 psi. Ventily HYDAC prechádzajú prísnym testovaním a dodávajú sa s certifikáciou ISO 9001. Produkty HYDAC nájdete u distribútorov ako ValinOnline a Motion Industries v Severnej Amerike a Európe. Nevýhodou sú náklady. Jednotky spätného ventilu HYDAC RVP 25 zvyčajne bežia od 300 do 500 USD v závislosti od konfigurácie. Dostupnosť je však výborná a náhradné diely zoženiete väčšinou rýchlo.
MHA Zentgraf vyrába modely spätného ventilu RVP 25 predovšetkým pre európsky trh. Ich ventily používajú namiesto kužeľového piestu guľový dizajn, ktorý niektorí inžinieri uprednostňujú pre nižšie otváracie tlaky. Ventily Zentgraf sú kompaktné a dobre fungujú v stiesnených priestoroch. Spĺňajú normy DIN a ponúkajú možnosti prispôsobenia. Cena sa pohybuje od 200 do 400 dolárov. Ventily Zentgraf nájdete prostredníctvom DirectIndustry a niekedy aj na eBay, aj keď dostupnosť mimo Európy môže byť obmedzená.

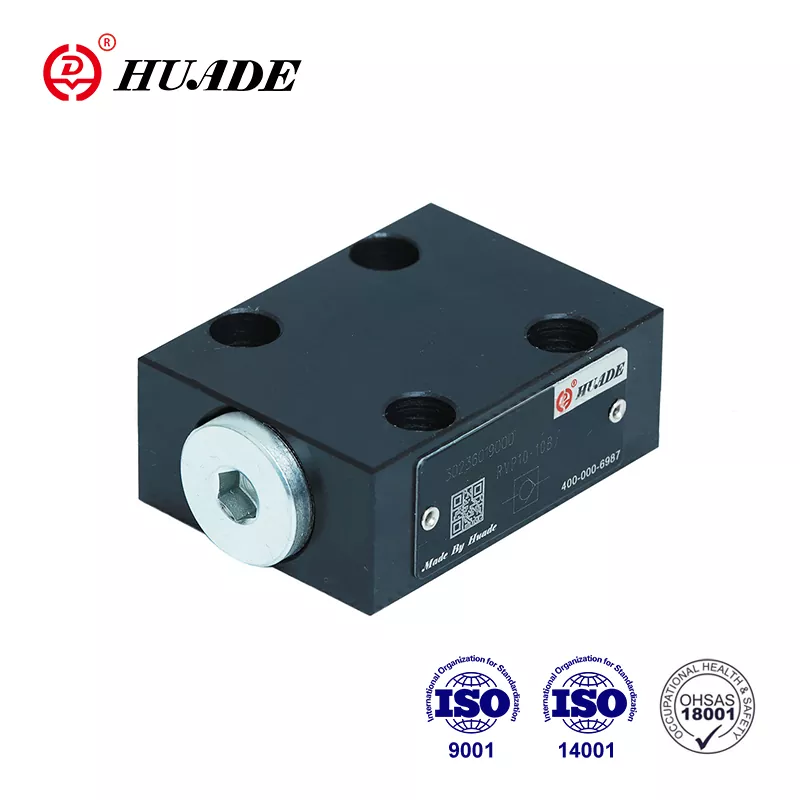

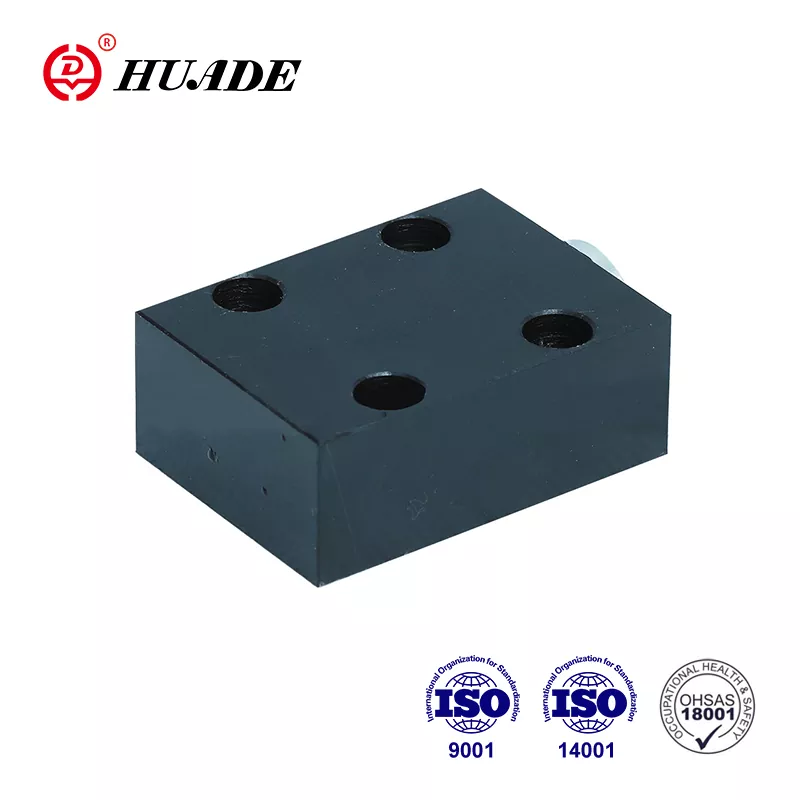

Čínski výrobcovia ako Huade a Hengli vyrábajú kompatibilné verzie spätného ventilu RVP 25 za oveľa nižšie ceny. Huade predáva svoje ventily ako kompatibilné s Rexroth, čo znamená, že sa fyzicky zmestia na miesta určené pre komponenty Rexroth. Ceny začínajú okolo 42 dolárov FOB z Číny, aj keď budete musieť počítať s prepravnými a dovoznými clami. Minimálne objednané množstvá sú často len jeden kus, vďaka čomu je Huade atraktívny pre malé projekty alebo opravy. Hengli ponúka podobné ceny a pridáva možnosti, ako je zvýšená odolnosť proti korózii prostredníctvom špeciálnych náterov.
Medzi prémiovými a lacnými značkami existujú rozdiely v kvalite. Ventily HYDAC a Zentgraf majú zvyčajne užšie výrobné tolerancie, čo znamená konzistentnejšie otváracie tlaky a dlhšiu životnosť. Jednotky spätného ventilu RVP 25 čínskej výroby fungujú dobre pre mnoho aplikácií, ale môžete vidieť viac variácií od ventilu k ventilu. Ak budujete kritický systém, kde by zlyhanie mohlo byť nebezpečné alebo drahé, priplatiť si za ventil HYDAC alebo Zentgraf má zmysel. Pre bežné priemyselné zariadenia s menej náročnými požiadavkami poskytujú ventily Huade alebo Hengli dobrú hodnotu.
Všetci títo výrobcovia ponúkajú certifikáciu ISO 9001, čo znamená, že dodržiavajú normy riadenia kvality. Niektoré majú aj environmentálne certifikácie ako ISO 14001 a bezpečnostné certifikácie ako ISO 45001. Pri objednávaní si overte, či váš dodávateľ môže poskytnúť materiálové certifikáty a správy o skúškach, ak ich potrebujete na zhodu s predpismi.
Aplikácie spätného ventilu RVP v reálnom svete 25
Spätný ventil RVP 25 sa objavuje v mnohých typoch hydraulických zariadení v rôznych priemyselných odvetviach. Pochopenie týchto aplikácií vám pomôže zistiť, kde tento ventil zapadá do skutočných systémov.
Stavebné a zemné zariadenia využívajú spätný ventil RVP 25 vo veľkej miere. Napríklad rýpadlá majú hydraulické ruky, ktoré musia držať svoju pozíciu, keď operátor prestane pohybovať ovládacími prvkami. Spätný ventil RVP 25 inštalovaný na valci zabraňuje spätnému toku oleja, ktorý by spôsobil pokles ramena. Táto funkcia držania nákladu udržuje obsluhu v bezpečí a umožňuje presné ovládanie. Podobné aplikácie sa objavujú v buldozéroch, žeriavoch a vysokozdvižných vozíkoch.
Výrobné stroje profitujú z inštalácií spätného ventilu RVP 25 niekoľkými spôsobmi. CNC obrábacie centrá používajú hydraulické svorky na stabilné držanie obrobkov počas rezacích operácií. Spätné ventily zaisťujú, že svorky zostanú tesné, aj keď tlak čerpadla kolíše. Vstrekovacie stroje pumpujú horúci plast do foriem pod vysokým tlakom. Spätný ventil RVP 25 zabraňuje spätnému toku plastov cez vstrekovací okruh, čo by plytvalo materiálom a spomalilo výrobu.
Zariadenia na spracovanie kovov, ako sú lisy a nožnice, vytvárajú obrovské sily prostredníctvom hydraulických valcov. Tieto systémy potrebujú spoľahlivé spätné ventily, ktoré zabránia nekontrolovanému pohybu, keď operátor uvoľní ovládacie prvky. Spätný ventil RVP 25 zvláda vysoké tlaky a prietoky typické v kovoobrábacích aplikáciách. Jeho nízky pokles tlaku znamená, že systém zostáva účinný aj počas rýchlych cyklov.
Poľnohospodárske zariadenia vrátane traktorov a kombajnov obsahujú hydraulické systémy pre náradie a riadenie. Spätný ventil RVP 25 chráni hydraulické čerpadlá pred poškodením spätným chodom, ku ktorému môže dôjsť pri vypnutí motora traktora. Ventil tiež pomáha udržiavať tlak vo zdvíhacích okruhoch, čím zabraňuje pomalému spadnutiu náradia nadol pri parkovaní na svahoch.
Automatizované výrobné linky často využívajú hydraulickú silu na opakujúce sa úlohy, ako je lisovanie, lisovanie a manipulácia s materiálom. Spätný ventil RVP 25 zapadá do rozdeľovacích blokov, ktoré ovládajú viacero valcov z centrálneho miesta. Tento organizovaný prístup znižuje počet potrubí, šetrí priestor a zjednodušuje odstraňovanie problémov. Prietok až 550 litrov za minútu robí RVP 25 vhodným aj pre rýchle výrobné zariadenia.
Jeden konkrétny príklad zahŕňa robotický montážny systém, kde spätný ventil RVP 25 funguje spolu s pretlakovými ventilmi v kompaktnom potrubí. Rameno robota sa pohybuje rýchlo a presne a vyžaduje prietok okolo 600 litrov za minútu. Inštaláciou spätného ventilu RVP 25 dosiahli inžinieri o 15 percent lepšiu účinnosť systému v porovnaní s ich predchádzajúcim nastavením. Nízky pokles tlaku znamenal, že čerpadlo spotrebovalo menej energie, čím sa znížili prevádzkové náklady.
Stacionárne hydraulické jednotky v továrňach často obsahujú jednotky spätného ventilu RVP 25 na výstupoch čerpadiel. Tým sa zabráni spätnému toku tlaku v systéme cez čerpadlo, keď sa zastaví, čo by mohlo spôsobiť poškodenie. Ventil tiež umožňuje hladšie štarty, pretože čerpadlo nemusí okamžite prekonať tlak v systéme. Táto aplikácia je jednoduchá, ale dôležitá pre spoľahlivosť.
Údržba a odstraňovanie problémov vášho spätného ventilu RVP 25
Pravidelná údržba udrží váš spätný ventil RVP 25 v správnom chode po celé roky. Dobrou správou je, že tieto ventily vyžadujú minimálnu pozornosť, ak sú správne nainštalované a fungujú v rámci svojich konštrukčných limitov.
Začnite s vizuálnou kontrolou každých šesť až dvanásť mesiacov, v závislosti od toho, ako tvrdo váš systém pracuje. Pozrite sa, či okolo telesa ventilu alebo montážneho povrchu neuniká olej. Niekoľko kvapiek môže naznačovať opotrebovaný O-krúžok, ktorý si vyžaduje výmenu. Silný únik môže znamenať uvoľnenie montážnych skrutiek alebo poškodenie povrchu potrubia. Skontrolujte, či sú všetky upevňovacie skrutky utiahnuté pri špecifikovanom krútiacom momente 70 Newtonmetrov.
Testovaním otváracieho tlaku zistíte, či vnútorná pružina stále funguje správne. Budete potrebovať skúšobnú stolicu s nastaviteľným tlakom a reguláciou prietoku. Pripojte spätný ventil RVP 25 k testovacej stolici a postupne zvyšujte tlak v smere dopredu. Všimnite si tlak, pri ktorom začína prúdenie. Porovnajte to so špecifikáciou ventilu. Ak sa otvárací tlak výrazne zvýšil, ventil môže mať znečistenie, ktoré drží piest mimo jeho sedla. Ak sa otvárací tlak znížil, pružina môže slabnúť v dôsledku únavy alebo korózie.
Vnútorné čistenie je potrebné, ak si všimnete, že spätný ventil RVP 25 sa lepí alebo reaguje pomaly. Vyberte ventil z rozdeľovača a opatrne ho rozoberte. Niektoré ventily vyžadujú špeciálne nástroje, aby nedošlo k poškodeniu vnútorných častí. Vyčistite všetky komponenty rozpúšťadlom, ktoré je kompatibilné s vašou hydraulickou kvapalinou. Minerálne liehoviny fungujú dobre pre systémy s minerálnymi olejmi. Skontrolujte sedlo kužeľa a piest, či nie sú opotrebované alebo poškriabané. Aj malé nedokonalosti môžu spôsobiť únik. Skontrolujte pružinu na koróziu alebo trvalú deformáciu.
O-krúžky vymeňte počas akéhokoľvek väčšieho servisu. Tieto gumové tesnenia strácajú časom pružnosť, najmä ak sú vystavené extrémnym teplotám alebo nekompatibilným kvapalinám. Používajte originálne náhradné O-krúžky, ktoré zodpovedajú pôvodnému materiálu. O-krúžky FPM stoja viac ako NBR, ale vydržia dlhšie v horúcich podmienkach. Počas montáže naneste na nové O-krúžky tenkú vrstvu hydraulickej kvapaliny.
Vložka ventilu vo vnútri spätného ventilu RVP 25 je na väčšine modelov vymeniteľná. Ak zistíte značné opotrebovanie alebo poškodenie, objednať si novú kazetu je často ekonomickejšie, ako sa pokúšať o opravu jednotlivých komponentov. Uistite sa, že náhradné diely pochádzajú od pôvodného výrobcu alebo overeného kompatibilného zdroja. Všeobecné diely nemusia spĺňať rovnaké špecifikácie tolerancie.
Náhradné jednotky spätného ventilu RVP 25 skladujte na čistom a suchom mieste. Utesnite porty plastovými uzávermi, aby ste zabránili kontaminácii. Skladovanie pri extrémnych teplotách môže poškodiť O-krúžky, preto uchovávajte náhradné diely, ak je to možné, v klimatizovanom priestore. Každý rok skontrolujte uskladnené ventily a vymeňte všetky O-krúžky, ktoré vykazujú známky poškodenia.
Dôležité prevádzkové úvahy
Niekoľko faktorov ovplyvňuje, ako dobre funguje spätný ventil RVP 25 vo vašom špecifickom systéme. Pochopenie týchto úvah vám pomôže vyhnúť sa problémom.
Frekvencia cyklu je dôležitá viac, ako si väčšina ľudí uvedomuje. Spätný ventil RVP 25 veľmi dobre zvláda občasné cyklovanie, ale nie je určený na rýchlu a nepretržitú prevádzku. Výrobcovia zvyčajne udávajú maximálnu životnosť cyklu 10 000 operácií pre štandardné verzie. Ak vaša aplikácia cykluje častejšie, pružina a tesniace plochy sa opotrebujú rýchlejšie. Namiesto toho zvážte pilotne ovládaný spätný ventil pre aplikácie s vysokým cyklom.
Viskozita kvapaliny mení pokles tlaku cez spätný ventil RVP 25. Špecifikácie predpokladajú minerálny olej s viskozitou okolo 335 SUS, čo je typické pre priemyselnú hydrauliku. Hrubšie kvapaliny vytvárajú vyššie tlakové straty, čo znižuje účinnosť systému a vytvára viac tepla. Riedšie kvapaliny nemusia dostatočne namazať vnútorné časti, čo spôsobí rýchlejšie opotrebovanie. Najlepšie výsledky dosiahnete pri dodržaní špecifikovaného rozsahu viskozity 2,8 až 500 štvorcových milimetrov za sekundu.
Znečistenie je hlavným nepriateľom všetkých hydraulických ventilov, vrátane spätného ventilu RVP 25. Tesné medzery vo vnútri ventilu neznesú nečistoty alebo kovové častice. Vždy filtrujte svoju hydraulickú kvapalinu na minimálne 20 mikrónov, najlepšie 10 mikrónov alebo jemnejšie. Nainštalujte filter pred spätný ventil RVP 25, aby zachytil nečistoty skôr, ako sa dostanú k ventilu. Filtre pravidelne vymieňajte podľa plánu výrobcu.
Extrémne teploty ovplyvňujú výkon aj životnosť. Zatiaľ čo spätný ventil RVP 25 funguje od mínus 20 do plusových 100 stupňov Celzia, lepšie je zostať v strede tohto rozsahu. Veľmi nízke teploty spôsobujú stuhnutie tesnení a môžu zvýšiť otvárací tlak. Veľmi vysoké teploty zmäkčujú tesnenia a urýchľujú opotrebovanie. Ak sa váš systém neustále zahrieva, zvážte upgrade na O-krúžky FPM alebo pridanie výmenníka tepla do hydraulického okruhu.
Orientácia inštalácie neovplyvňuje spätný ventil RVP 25 mechanicky, ale môže mať význam pre prístup údržby. Namontujte ventil tak, aby ste dosiahli na montážne skrutky pre budúci servis. Ak je to možné, nasmerujte ho tak, aby všetky zachytené vzduchové bubliny mohli prirodzene uniknúť. Zatiaľ čo ventil funguje v akejkoľvek polohe, jeho montáž s horizontálnymi otvormi uľahčuje vypúšťanie vzduchu pri prvom spustení.
Tlakové špičky systému môžu poškodiť akýkoľvek hydraulický komponent vrátane spätných ventilov. Uistite sa, že váš systém obsahuje adekvátne tlakové poistné ventily dimenzované pre prietok vašej pumpy. Spätný ventil RVP 25 je dimenzovaný na nepretržitý tlak 350 barov, ale opakované skoky nad túto hodnotu skrátia jeho životnosť. Zvážte inštaláciu tlmičov tlaku alebo akumulátorov, ak váš systém zažíva časté tlakové rázy.
Výber správneho spätného ventilu RVP 25 pre váš systém
Výber správnej špecifikácie ventilu vyžaduje prispôsobenie schopností ventilu požiadavkám vášho systému. Začnite identifikáciou maximálneho prevádzkového tlaku vášho systému. Pridajte bezpečnostnú rezervu aspoň 20 percent, aby ste zohľadnili tlakové skoky. Ak váš systém normálne beží pri 280 baroch, 350 barov spätného ventilu RVP 25 poskytuje primeranú rezervu. Pre vyššie tlaky by ste potrebovali inú sériu ventilov.
Nasleduje výpočet prietoku. Určite maximálny prietok cez okruh, kde nainštalujete spätný ventil RVP 25. Porovnajte ho s menovitým prietokom ventilu, zvyčajne 150 až 550 litrov za minútu v závislosti od výrobcu. Nezabudnite skontrolovať krivky poklesu tlaku. Vyššie prietoky spôsobujú väčšie tlakové straty, ktoré plytvajú energiou a vytvárajú teplo. Ak požadovaný prietok vytvára pokles tlaku viac ako 10 barov, zvážte väčšiu veľkosť ventilu alebo dva paralelné ventily.
Výber otváracieho tlaku závisí od vašej konkrétnej aplikácie. Pre väčšinu použití dobre funguje štandardný otvárací tlak 0,5 baru. Toto nízke nastavenie minimalizuje odpor počas bežnej prevádzky. V určitých situáciách však možno budete potrebovať vyšší otvárací tlak. Ak sa snažíte držať náklad vertikálne, vyšší otvárací tlak poskytuje lepšiu bezpečnosť proti úletu. Ak potrebujete zabrániť akémukoľvek spätnému toku, dokonca aj miernemu protitlaku, zvoľte otvárací tlak 4,5 bar. Pamätajte, že vyššie otváracie tlaky tiež zvyšujú pokles tlaku vpred.
Konfigurácia portu sa musí zhodovať s vaším rozdeľovačom alebo potrubím. Spätný ventil RVP 25 sa dodáva s rôznymi možnosťami portov vrátane závitov NPT, portov O-krúžkov SAE a závitov BSPP. Pri montáži rozdeľovača skontrolujte, či sa rozstup portov a vzor montážnych otvorov zhodujú s dizajnom rozdeľovača. Väčšina výrobcov poskytuje modely CAD, ktoré môžete importovať do svojho návrhového softvéru, aby ste si overili vhodnosť. Pred dokončením nákupu si stiahnite tieto modely.
Pre dlhú životnosť ventilu je rozhodujúca materiálová kompatibilita. Štandardný spätný ventil RVP 25 pracuje s hydraulickými olejmi na minerálnej báze a kvapalinami na báze fosfátových esterov. Ak používate zmesi vody a glykolu, syntetické kvapaliny alebo biologicky odbúrateľné oleje, overte si kompatibilitu s telom ventilu aj s tesnením. Niektorí výrobcovia ponúkajú špeciálne tesniace materiály pre neobvyklé kvapaliny. V prípade pochybností kontaktujte technickú podporu výrobcu a požiadajte o radu.
Váš výber značky ovplyvňuje rozpočet. Ak sú vašou prioritou náklady a vaša aplikácia nie je kritická, verzie Huade alebo Hengli spätného ventilu RVP 25 ponúkajú značné úspory. Pre náročné aplikácie, kde je spoľahlivosť prvoradá, ventily HYDAC alebo Zentgraf odôvodňujú svoje vyššie náklady lepšou konzistenciou a podporou. Zvážte celkové náklady na vlastníctvo vrátane potenciálnych prestojov v prípade zlyhania ventilu, nielen počiatočnú nákupnú cenu.
Dodacia lehota a dostupnosť sú dôležité pri plánovaní projektu. Ventily HYDAC sú ľahko dostupné v Severnej Amerike a Európe a často sa odosielajú do niekoľkých dní. Čínski výrobcovia môžu vyžadovať niekoľko týždňov na dodanie, najmä ak potrebujete prispôsobenie. Naplánujte si objednávku podľa toho, aby ste sa vyhli oneskoreniu projektu.
Ako sa spätný ventil RVP 25 porovnáva s inými možnosťami
Pochopenie alternatív vám pomôže potvrdiť, že spätný ventil RVP 25 je správnou voľbou pre vašu aplikáciu. Niekoľko ďalších typov ventilov poskytuje jednosmernú reguláciu prietoku, každý s rôznou silou.
Štandardné inline spätné ventily ako séria RV používajú rovnaký základný princíp ako RVP 25, ale namiesto priskrutkovania k rozdeľovaču sa pripájajú pomocou závitových portov. Séria RV funguje dobre pre jednoduché potrubné systémy, ale spätný ventil RVP 25 šetrí značný priestor v dizajnoch potrubí. Môžete zabaliť viacero ventilov RVP 25 do kompaktného bloku namiesto vedenia potrubí k jednotlivým ventilom RV. To znižuje miesta úniku a robí systém organizovanejším. Ak však dovybavujete existujúci potrubný systém, RV ventily sa môžu inštalovať jednoduchšie ako prerábať na montáž na rozdeľovač.
Pilotne ovládané spätné ventily ponúkajú dodatočný ovládací port, ktorý vám umožňuje otvoriť ventil aj proti spätnému tlaku. Táto funkcia je užitočná, keď potrebujete zasunúť valec, ktorý je zablokovaný spätným ventilom. Spätný ventil RVP 25 nemá túto pilotnú funkciu, vďaka čomu je jednoduchší a lacnejší. Ak určite potrebujete pilotnú prevádzku, budete chcieť iný typ ventilu. Ale pre základné jednosmerné riadenie prietoku je jednoduchší spätný ventil RVP 25 spoľahlivejší, pretože má menej častí, ktoré sa pokazia.
Guľové spätné ventily od výrobcov ako Zentgraf reagujú veľmi rýchlo, pretože guľa má menšiu hmotnosť ako kužeľový piest. Táto rýchla odozva funguje dobre v systémoch s rýchlymi zmenami tlaku. Konštrukcie kužeľa, ako sú tie, ktoré sa používajú v jednotkách HYDAC Check Valve RVP 25, však zvyčajne lepšie tesnia, pretože kužeľ poskytuje väčšiu kontaktnú plochu so sedlom. Konštrukcia kužeľa tiež spoľahlivejšie zvláda vysoké tlaky počas miliónov cyklov. Vaša voľba medzi guľou a kužeľom závisí od toho, či potrebujete rýchlejšiu odozvu alebo lepšie tesnenie.
Proporcionálne ventily poskytujú variabilné riadenie prietoku namiesto jednoduchého zapnutia a vypnutia. Sú úplne odlišné od spätných ventilov a slúžia na iný účel. Nemýľte si tieto dve veci. Proporcionálne ventily stoja oveľa viac a vyžadujú elektronické ovládanie. Spätný ventil RVP 25 je pasívne zariadenie, ktoré pracuje automaticky na základe tlakového rozdielu. Táto jednoduchosť ho robí mimoriadne spoľahlivým a vhodným pre základné úlohy riadenia toku.
Pružinové poistné ventily vyzerajú podobne ako spätné ventily, ale plnia inú funkciu. Poistné ventily chránia systémy pred pretlakom otvorením, keď tlak prekročí nastavený limit. Spätný ventil RVP 25 funguje na základe smeru prietoku, nie úrovne tlaku. Mnoho systémov používa oba typy ventilov súčasne. Spätný ventil RVP 25 zabraňuje spätnému toku, zatiaľ čo poistné ventily zvládajú tlakové špičky.
Budúce trendy a integrácia technológií
Hydraulická technológia sa neustále vyvíja a spätný ventil RVP 25 sa prispôsobuje priemyslu. Niektorí výrobcovia teraz ponúkajú spätné ventily s integrovanými snímačmi, ktoré monitorujú prietok, tlak a teplotu. Tieto inteligentné ventily sa pripájajú k priemyselným sieťam internetu vecí, čo umožňuje monitorovanie systému v reálnom čase. Zatiaľ čo integrácia senzorov ešte nie je bežná v RVP 25, predstavuje to, kam technológia smeruje. Prediktívna údržba je možná, keď môžete na diaľku sledovať výkon ventilu.
Vďaka vylepšeniam v oblasti materiálovej vedy vydržia hydraulické komponenty dlhšie v drsnom prostredí. Nové materiály tesnenia odolávajú vyšším teplotám a agresívnym kvapalinám lepšie ako tradičná guma. Povrchové úpravy na telese ventilov poskytujú lepšiu odolnosť proti korózii bez zvýšenia nákladov. Ako tieto technológie dozrievajú, môžeme očakávať, že jednotky Check Valve RVP 25 zvládnu čoraz náročnejšie aplikácie.
Miniaturizácia je ďalším trendom ovplyvňujúcim hydraulické ventily. Keďže mobilné zariadenia sú kompaktnejšie, vzniká tlak na zmršťovanie hydraulických komponentov pri zachovaní výkonu. Konštrukcia spätného ventilu RVP 25 namontovaná na potrubí už rieši túto potrebu lepšie ako tradičné inline ventily. Budúce verzie môžu obsahovať ešte viac funkcií do menších balíkov prostredníctvom pokročilých výrobných techník, ako je aditívna výroba.
Záverečné myšlienky o spätnom ventile RVP 25
Spätný ventil RVP 25 predstavuje vyspelé spoľahlivé riešenie pre jednosmernú reguláciu prietoku v stredotlakových hydraulických systémoch. Jeho jednoduchý dizajn poskytuje konzistentný výkon v širokej škále aplikácií, od stavebných zariadení až po automatizovanú výrobu. Schopnosť ventilu zvládnuť tlak až 350 barov a prietok 550 litrov za minútu ho predurčuje na náročné priemyselné použitie.
Výber medzi výrobcami spočíva v rovnováhe medzi nákladmi a požiadavkami na kvalitu. HYDAC ponúka prémiový výkon a najširšiu dostupnosť. Zentgraf poskytuje európskemu inžinierstvu dobré prispôsobenie. Huade a Hengli poskytujú funkčný výkon za nízke ceny. Všetky tieto možnosti vám poskytujú flexibilitu pri prispôsobení výberu ventilu požiadavkám projektu.
Správna inštalácia a údržba zaisťujú dlhú životnosť. Namontujte spätný ventil RVP 25 na rovný, čistý povrch potrubia pomocou správne utiahnutých skrutiek. Hydraulickú kvapalinu udržiavajte čistú a v rámci špecifikovaného teplotného rozsahu. Pravidelne kontrolujte otvárací tlak a počas veľkých servisných intervalov vymieňajte O-krúžky.
Podrobné špecifikácie a modely CAD nájdete na webových stránkach výrobcov, ako je oficiálna stránka spoločnosti HYDAC alebo na technických platformách, ako je DirectIndustry. Ak ste pripravení na nákup, dodávatelia ako ValinOnline, Motion Industries a Made-in-China ponúkajú rôzne cenové možnosti. Či už navrhujete nový systém alebo vymieňate opotrebovaný ventil, spätný ventil RVP 25 poskytuje overený výkon, na ktorý sa môžete spoľahnúť.
