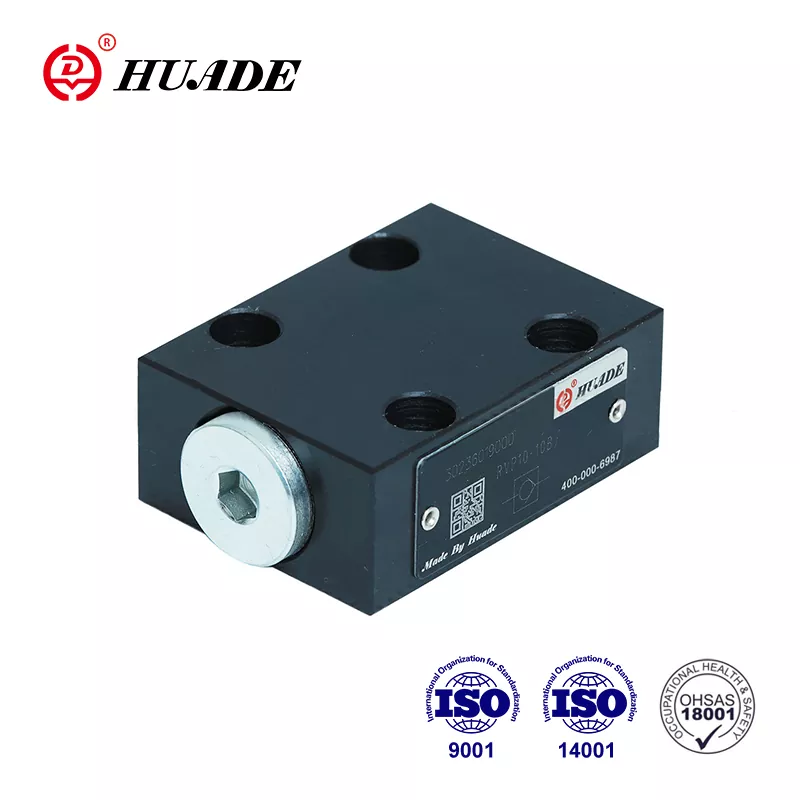

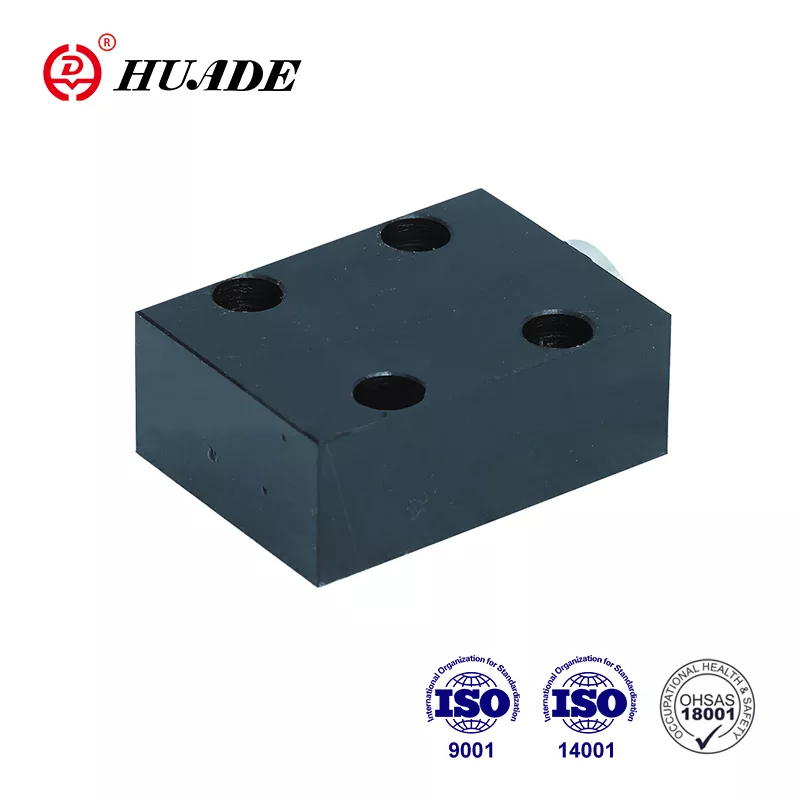

Ako popredný čínsky výrobca hydraulických prevodových a riadiacich technológií spolupracuje Huade so spoločnosťou Rexroth viac ako 7 rokov od roku 1979. Spätný ventil Huade® RVP 16 môže úplne nahradiť RVP 16 spoločnosti Rexroth. Komodita Huade spĺňa medzinárodné štandardy, konkrétne ISO9001, ISO14001 a OH SAS18001. Továreň má dobrý kontrolný systém na zabezpečenie vynikajúcej kvality všetkých výrobkov pred opustením továrne. Spätný ventil Huade® RVP 16 môže byť široko používaný v strojárstve a stavebných strojoch, hutníctve, obrábacích strojoch, ochrane životného prostredia, stavbe lodí, letectve, železničnom tranzite, ropnom a petrochemickom priemysle, vojenskom priemysle a ďalších oblastiach. Toto je v Číne známa národná značka.
|
Technické údaje |
|||||||||
|
Veľkosť |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Prevádzkový tlak, max (MPa) |
31.5 |
||||||||
|
Otvárací tlak (MPa) |
0.05 |
||||||||
|
Tlaková kvapalina |
minerálne oleje alebo fosfátový ester |
||||||||
|
Rozsah teploty tlakovej kvapaliny（℃） |
-30～+80 |
||||||||
|
Rozsah viskozity (mm2/s) |
2,8~500 |
||||||||
|
Fixačná poloha |
voliteľné |
||||||||
|
Hmotnosť (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Vlastnosti:
▶ Pripojenie pomocnej dosky
▶ Uzáver bez úniku v jednom smere
Aplikácia:
Spätný ventil RVP 16 sa používa hlavne na výstupe z čerpadla ako spätný ventil a obtokový ventil.
Ide o konštrukciu tanierového ventilu s malou tlakovou stratou. Symbol a schéma štruktúry sú znázornené nižšie. Tento spätný ventil RVP 16 má za úlohu prednostne uzavrieť netesnosť prietoku v jednom smere a umožniť voľný prietok v opačnom smere. V podstate pozostáva z puzdra (1), taniera (2), tlačnej pružiny (3) a pružinové sedadlo (4). Zdvih tanierového taniera (2), ktorý je vedený na jeho vonkajšom priemere, je obmedzený mechanickým dorazom. Zabudovaná tlačná pružina (3) podporuje zatvárací pohyb. Okrem toho tlačná pružina (3) drží tanier (2) v zatvorenej polohe, aj keď ventilom nepreteká.
Symbol
Schéma štruktúry
①Kryt ②Poppet ③Pružina ④Pružinové sedadlo
1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.
2. Nádrž musí byť utesnená a na vstupe vzduchu musí byť nainštalovaný vzduchový filter
3. Výrobky bez podložky pri opustení továrne, ak ich potrebujete, objednajte si ich špeciálne.
4. Upevňovacie skrutky ventilu musia mať vysokú intenzitu (trieda 10.9). Vyberajte a používajte ich prosím podľa parametra uvedeného vo vzorkovníku
5. Drsnosť povrchu spojeného s ventilom je požadovaná do 0,8.
6. Povrchová úprava protikusu je požadovaná na 0,01/100 mm.
