Aký je účel spätného ventilu?

Spätné ventily sú ako jednosmerné dvere pre kvapaliny a plyny. Sú všade okolo nás a potichu vykonávajú svoju prácu, aby boli naše systémy bezpečné a fungovali správne. V tejto príručke preskúmame, čo sú spätné ventily, prečo sú také dôležité a ako fungujú v rôznych situáciách.

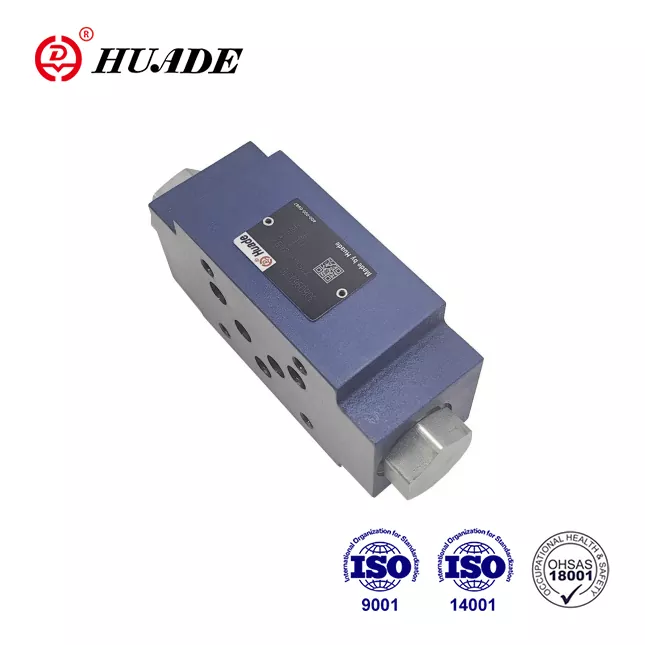

Čo je spätný ventil?

Spätný ventil je špeciálny typ ventilu, ktorý umožňuje tekutine (kvapalinám alebo plynom) prúdiť iba jedným smerom. Predstavte si to ako turniket na stanici metra – ľudia môžu prejsť len jedným smerom.

Ľudia tiež nazývajú spätné ventily inými názvami, ako sú „jednosmerné ventily“ alebo „spätné ventily“. Bez ohľadu na to, ako ich nazývate, všetky vykonávajú rovnakú základnú prácu: zabraňujú spätnému toku.

Prečo potrebujeme spätné ventily? Hlavné účely

1. Zabráňte kontaminácii

Najdôležitejšou úlohou spätného ventilu je udržiavať oddelené čisté a špinavé kvapaliny. Toto sa tiež nazýva ažiadna funkcia spätného ventilu. Napríklad:

• Vo vodovodnom systéme vášho domova zabraňujú zmiešaniu špinavej vody s pitnou vodou
• V nemocniciach zabraňujú spätnému toku krvi do IV skúmaviek
• V závodoch na spracovanie potravín zabraňujú nesprávnemu miešaniu prísad

2. Chráňte zariadenie

Spätné ventily fungujú ako bodyguardi pre drahé vybavenie:

• Zabraňujú spätnému otáčaniu čerpadiel, čo by ich mohlo poškodiť
• Zabraňujú vytváraniu tlaku na nesprávnych miestach
• Zabraňujú tomu, aby vzduchové kompresory stratili svoj uložený tlak

3. Znížte vodné kladivo

Vodné kladivoje hlasné búchanie, ktoré niekedy počujete v potrubí, keď sa voda náhle zastaví alebo zmení smer. Spätné ventily pomáhajú znížiť tento problém:

• Rýchle zatváranie na zastavenie náhlych zmien prietoku
• Použitie špeciálnych vzorov, ktoré sa zatvárajú jemnejšie
• Zabránenie tlakovým skokom, ktoré poškodzujú potrubia

4. Šetrite energiu

Spätné ventily pomáhajú systémom pracovať efektívnejšie:

• Zabránenie tomu, aby sa čerpadlá museli neustále reštartovať
• Zabránenie vstupu vzduchu do vodovodného potrubia
• Udržiavanie stabilného tlaku v systémoch

5. Zlepšite bezpečnosť

V nebezpečných situáciách poskytujú spätné ventily kľúčovú bezpečnosť:

• Zabraňujú spätnému prúdeniu výbušných plynov
• Zabraňujú tomu, aby sa toxické chemikálie dostali tam, kam by nemali
• Pomáhajú udržiavať bezpečnú úroveň tlaku

Ako fungujú spätné ventily?

Spätné ventily fungujú na jednoduchom, ale inteligentnom princípe: tlakový rozdiel. Tu je postup:

Proces otvárania

1. Kvapalina prúdi smerom k ventilu zo strany proti prúdu
2. Keď sa tlak dostatočne zvýši, zatlačí pohyblivú časť vo vnútri (nazývanú disk alebo guľu)
3. Kvapalina teraz môže prúdiť cez otvorený ventil
4. Ventil zostane otvorený, pokiaľ tlak tlačí správnym smerom

Proces uzatvárania

1. Keď sa zastaví tlak dopredu alebo začne tlak dozadu
2. Disk alebo guľa sa rýchlo vráti späť a zablokuje otvor
3. Tesnenia ventilu sa zatvoria, čím sa zabráni spätnému toku
4. Zostane zatvorený, kým sa nevráti správny dopredný tlak

Typy spätných ventilov a ich použitie

Rôzne situácie vyžadujú rôzne typy spätných ventilov. Tu sú tie najbežnejšie:

Otočné spätné ventily

• Ako fungujú:Sklopný kotúč sa otvára a zatvára
• Najlepšie pre:Veľké vodovodné potrubia, kanalizácia
• Výhody:Nízka tlaková strata, zvláda vysoké prietoky
• nevýhody:Môže sa zavrieť a spôsobiť vodné rázy

Guľové spätné ventily

• Ako fungujú:Lopta sa pohybuje hore a dole, aby sa otvorila/zatvorila
• Najlepšie pre:Vertikálne potrubia, špinavá voda s časticami. Dostupné vmožnosti plastového spätného ventilu
• Výhody:Jednoduchý dizajn, pracuje s hustými kvapalinami
• nevýhody:Vyššia tlaková strata ako iné typy

Spätné ventily s pružinou

• Ako fungujú:Pružina pomáha zatlačiť disk zatvorený
• Najlepšie pre:Systémy, ktoré vyžadujú rýchle zatváranie
• Výhody:Rýchla odozva, funguje v akejkoľvek polohe
• nevýhody:Potrebný je mierne vyšší otvárací tlak

Oblátkové spätné ventily

• Ako fungujú:Tenký kotúč, ktorý sa hodí medzi príruby potrubia
• Najlepšie pre:Stiesnené priestory, úpravne vody
• Výhody:Šetrí priestor, znižuje vodné rázy
• nevýhody:Nesmie tesniť tak pevne ako iné typy

Duck Bill spätné ventily

• Ako fungujú:Pružné gumové "pysky", ktoré sa otvárajú a zatvárajú
• Najlepšie pre:Kanalizácia, dažďová kanalizácia, zdravotnícke pomôcky
• Výhody:Samočistiaci, veľmi nízky otvárací tlak
• nevýhody:Guma sa môže časom opotrebovať

Tiché spätné ventily

• Ako fungujú:Špeciálny dizajn pružiny pre tichý chod
• Najlepšie pre:Budovy, tiché prostredie
• Výhody:Žiadny hluk vodného kladiva, hladký chod
• nevýhody:Zložitejšie, vyššie náklady

Kde sa používajú spätné ventily?

Spätné ventily sa nachádzajú v mnohých priemyselných odvetviach a aplikáciách:

Vodné a odpadové systémy

• Dodávky mestskej vody, aby sa zabránilo kontaminácii
• Čistiarne odpadových vôd na riadenie smeru toku
• Domáce inštalatérske práce na ochranu pitnej vody
• Bazénové systémy zabraňujúce spätnému toku

Ropný a plynárenský priemysel

• Potrubia, aby sa zabránilo nebezpečnému spätnému toku
• Rafinérie na ochranu drahých zariadení
• Čerpacie stanice, aby sa zabránilo spätnému toku paliva
• Pobrežné vrtné plošiny pre bezpečnosť

Systémy HVAC (kúrenie a chladenie)

• Klimatizačné jednotky na riadenie prietoku chladiva
• Vykurovacie systémy na zabránenie samospádu spätnému toku
• Vetracie systémy na udržanie správneho smeru vzduchu

Lekárske a farmaceutické

• IV kvapká, aby sa zabránilo spätnému toku krvi
• Liekové pumpy pre presné dávkovanie
• Laboratórne vybavenie na zabránenie kontaminácii
• Dialyzačné prístroje pre bezpečnosť pacienta

Priemyselná výroba

• Chemické závody, aby sa zabránilo nebezpečnému miešaniu
• Spracovanie potravín na udržanie kvality produktov
• Elektrárne na ochranu turbínových systémov
• Ťažobné operácie na kontrolu kalu

Každodenné aplikácie

• Motory automobilov (palivové systémy, olejové okruhy)
• Vzduchové kompresory a pneumatické náradie
• Akváriá a akváriá
• Záhradné zavlažovacie systémy
• Ventily pneumatík pre bicykle a autá

Výhody používania spätných ventilov

Obmedzenia a výzvy

Aj keď sú spätné ventily veľmi užitočné, majú určité obmedzenia:

Nevidím, či fungujú

• Žiadny externý indikátor polohy ventilu
• Ťažko povedať, či sú zaseknuté otvorené alebo zatvorené
• Môže vyžadovať špeciálne monitorovacie zariadenie
• Problémy nemusia byť zaznamenané, kým nie je príliš neskoro

Citlivé na podmienky prúdenia

• Nízke prietoky môžu spôsobiť chvenie (rýchle otváranie/zatváranie)
• Pulzujúci prietok môže spôsobiť predčasné opotrebovanie
• Veľmi husté tekutiny nemusia poskytovať dostatočný tlak na otvorenie
• Vzduchové bubliny môžu narušiť správnu prevádzku

Požiadavky na inštaláciu

• Musí byť inštalovaný v správnom smere
• Niektoré typy fungujú len v určitých polohách (horizontálne/vertikálne)
• Potrebujete správnu podporu potrubia, aby ste predišli stresu
• Vyžadovať prístup na údržbu

Možné režimy zlyhania

• Nečistoty môžu uviaznuť vo ventile
• Tesnenia sa môžu časom opotrebovať
• Pohyblivé časti môžu korodovať alebo sa zaseknúť
• Nesprávna veľkosť môže spôsobiť problémy

Ako si vybrať správny spätný ventil

Výber správneho spätného ventilu zahŕňa niekoľko dôležitých faktorov:

Systémový tlak

• Prevádzkový tlak:Normálny pracovný tlak
• Maximálny tlak:Najvyšší tlak, ktorý môže systém zaznamenať
• Pokles tlaku:Koľko tlaku sa stratí cez ventil
• Nárazový tlak:Náhle skoky tlaku

Požiadavky na prietok

• Prietok:Koľko tekutiny musí prejsť
• Typ tekutiny:Voda, ropa, plyn, chemikálie atď.
• teplota:Horúce alebo studené prevádzkové podmienky
• Viskozita:Husté alebo riedke tekutiny

Fyzické obmedzenia

• Veľkosť potrubia a typ pripojenia
• Dostupný priestor na inštaláciu
• Obmedzenia hmotnosti
• Prístup pre údržbu

Potreby výkonu

• Požiadavky na krakovací tlak
• Potrebná tesnosť tesnenia
• Čas odozvy (ako rýchlo sa zatvára)
• Očakávaná životnosť

Environmentálne faktory

• Prítomné korozívne chemikálie
• Teplotné extrémy
• Podmienky vibrácií alebo nárazov
• Vnútorná alebo vonkajšia inštalácia

Tipy na inštaláciu a údržbu

Správna inštalácia

• Inštalujte tak, aby šípka smeru prúdenia ukazovala správnym smerom
• Poskytnite dostatočnú oporu ťažkým ventilom
• Nechajte priestor pre prístup údržby
• Dodržujte orientačné požiadavky výrobcu

Pravidelná údržba

• Skontrolujte vonkajšie známky úniku
• Skontrolujte neobvyklé zvuky počas prevádzky
• Monitorujte výkon systému na príznaky problémov s ventilmi
• Opotrebované tesnenia vymeňte skôr, ako úplne zlyhajú

Riešenie bežných problémov

• Ventil sa neotvorí:Skontrolujte nečistoty, nedostatočný tlak alebo nesprávnu inštaláciu
• Ventil sa nezatvára:Hľadajte prilepené častice, opotrebované tesnenia alebo poškodenia
• Hlučná prevádzka:Môže naznačovať chvenie, vodné rázy alebo opotrebované časti
• Únik:Zvyčajne to znamená poškodené tesnenia alebo nečistoty na tesniacich plochách

Priemyselné štandardy a kvalita

Spätné ventily musia spĺňať rôzne priemyselné normy, aby sa zaistila bezpečnosť a spoľahlivosť:

Dôležité normy

• API 594:Požiadavky na návrh a testovanie spätných ventilov
• ASME B16.34:Hodnoty tlaku a teploty
• ISO 5208:Postupy testovania tesnosti
• ISO 15761:Požiadavky na oceľové spätné ventily

Certifikáty kvality

• Označenie CE:európska bezpečnosť
• Certifikácia API:Schválenie American Petroleum Institute
• ISO 9001:Systémy manažérstva kvality
• Testovanie treťou stranou:Nezávislé overenie výkonu

Budúcnosť technológie spätného ventilu

Technológia spätného ventilu sa neustále zlepšuje s novými inováciami:

Inteligentné monitorovanie

• Senzory, ktoré detekujú polohu ventilu
• Bezdrôtové monitorovacie systémy
• Možnosti prediktívnej údržby
• Integrácia s riadiacimi systémami

Pokročilé materiály

• Lepšia odolnosť proti korózii
• Tesnenia s dlhšou životnosťou
• Ľahké, ale pevné dizajny
• Samomazné komponenty

Vylepšené dizajny

• Znížená tlaková strata
• Tichšia prevádzka
• Rýchlejšie časy odozvy
• Lepšia odolnosť voči nečistotám
