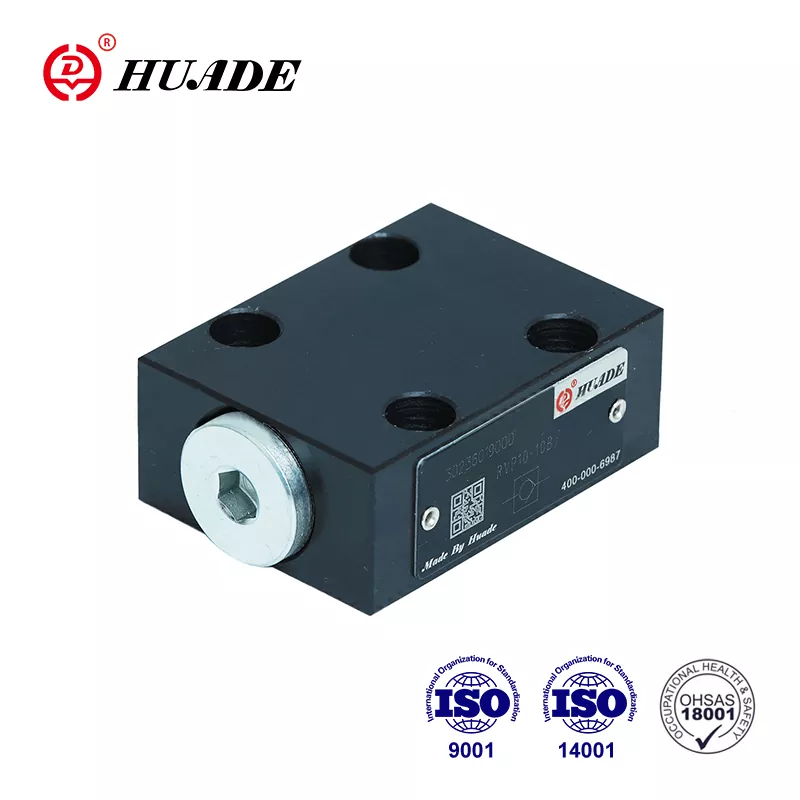

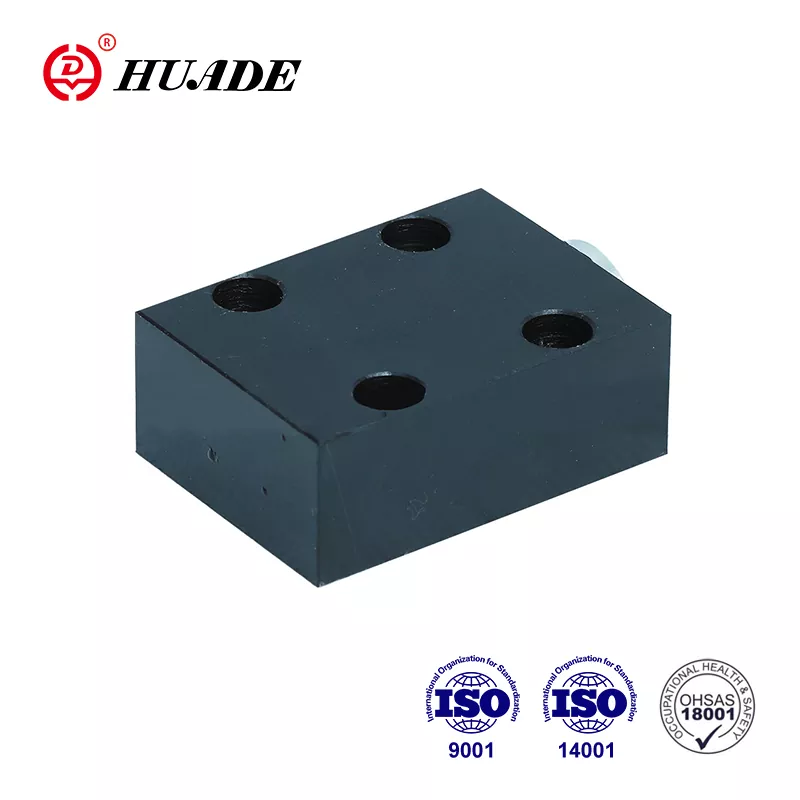

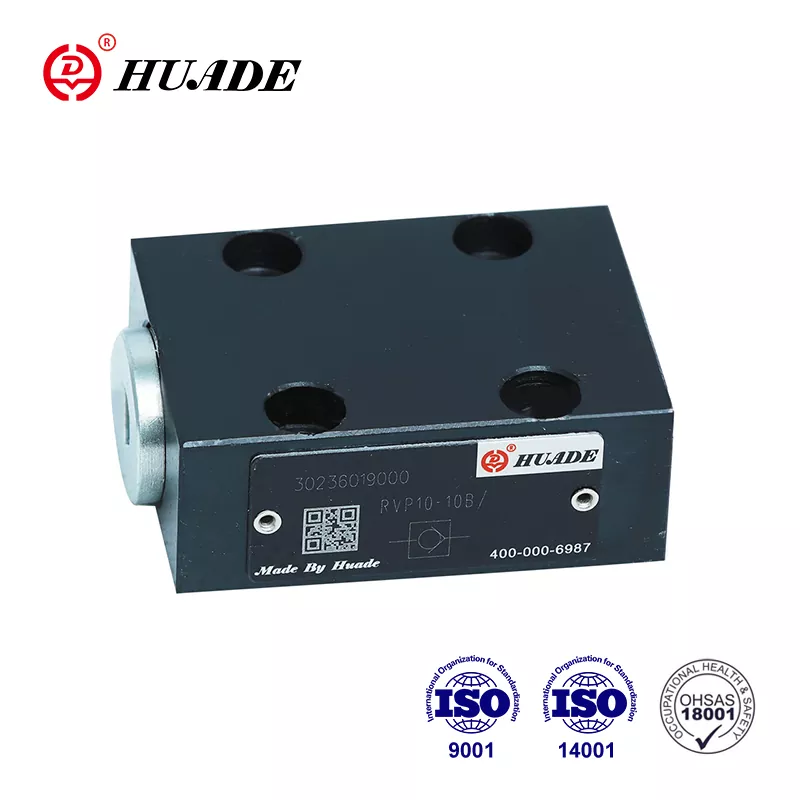

Skontrolujte ventil RVP 25

Spolupráca s Rexrothom viac ako 7 rokov od roku 1979 je Huade® Check Valve RVP 25 kompatibilný s Rexroth RVP 25 s primeranou cenou. Je vyrobená z odolnej ocele. Všetky výrobky Huade® prechádzajú prísnym testovaním pred odchodom z továrne, aby sa zabezpečila vysoká kvalita a mala jednoročnú záruku. V rámci záručného obdobia je bezplatné opraviť. Huade's Commodity spĺňa medzinárodné normy, konkrétne ISO9001, ISO14001 a ISO45001. Šekové ventily Huade® sa široko používajú v strojárstve a stavebníctve, metalurgii, obrábacích strojoch atď. Toto je stará národná značka v Číne.

Parameter produktu kontrolného ventilu RVP 25

Funkcia produktu a aplikácia kontrolného ventilu RVP 25

Vlastnosti:

▶ Pripojenie s podplatmi

▶ Uzatvorenie bez úniku v jednom smere

Aplikácia:

Šekový ventil RVP 25 sa používa hlavne na výstupe z čerpadla ako ventil zadného tlaku a obtokový ventil.

Podrobnosti o výrobe o kontrolnom ventile RVP 25

Typ kontrolného ventilu RVP 25 sa môže použiť v rôznych priemyselných prostrediach s vysokým tlačovým tlakom. Má úlohu, pokiaľ možno uzavretie prietoku bez toku v jednom smere a umožňuje voľný tok v opačnom smere. Schéma štruktúry je nasledovná. V podstate sa skladá z krytu (1), Poppet (2) Kompresná pružina (3) a jarného sedadla (4). Zdvih Poppet (2), ktorý sa riadi na vonkajšom priemere, je obmedzený mechanickou zastávkou. Vstavaná kompresná pružina (3) podporuje záverečný pohyb. Okrem toho kompresná pružina (3) drží Poppet (2) v uzavretej polohe, aj keď cez ventil nie je prietok.

Symbol

Štruktúra

①housing ②poppet ③Spring ④Spring sedadlo

Oznámenie o kontrolnom ventile RVP 25

1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.

2. Nádrž musí byť utesnená a vzduchový filter musí byť nainštalovaný pri vchode do vzduchu.

3. Výrobky bez podskupiny Pri opustení továrne, ak ich potrebujete, prosím, objednávajte špeciálne.

4. Upevňovacie skrutky ventilu musia byť vysoká úroveň intenzity (trieda 10.9). Vyberte a použite ich podľa parametra uvedeného vo vzorkovej knihe.

5. Drsnosť povrchu spojená s ventilom je potrebná na 0,8.

6. Povrchová úprava kusu párenia je potrebná na 0,01/100 mm.
