Tlak na reguláciu zbernice Uzavreté primeraný reliéfny ventil, ktorý sa používa na reguláciu pracovného tlaku hydraulického systému a môže hrať ochrannú úlohu v ovládači. Na základe tradičného regulačného ventilu na reguláciu otvorenej slučky sa pridá spätná väzba tlaku na dosiahnutie kontroly s uzavretou slučkou a zlepši sa presnosť riadenia tlaku a rýchlosť odozvy. Voliteľné s rozhraním zbernice, presnosť riadiaceho tlaku zbernice je vyššia, výstup tlaku je lineárny, presnosť tlaku je určená presnosťou snímača tlaku. Vhodné na lisovanie na kovanie, keramický tlak a ďalšie príležitosti na kontrolu vysokého presného tlaku.

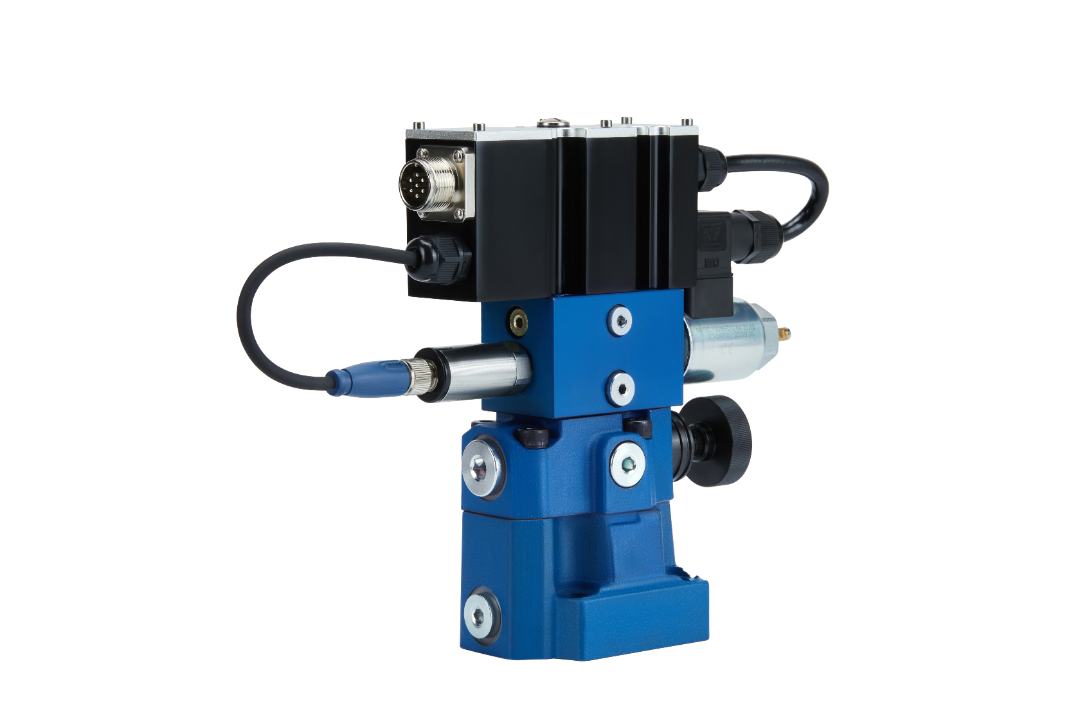

Tlak na reguláciu zbernice Uzatvorená slučka Proporcionálny reliéfny ventil - skutočný obraz

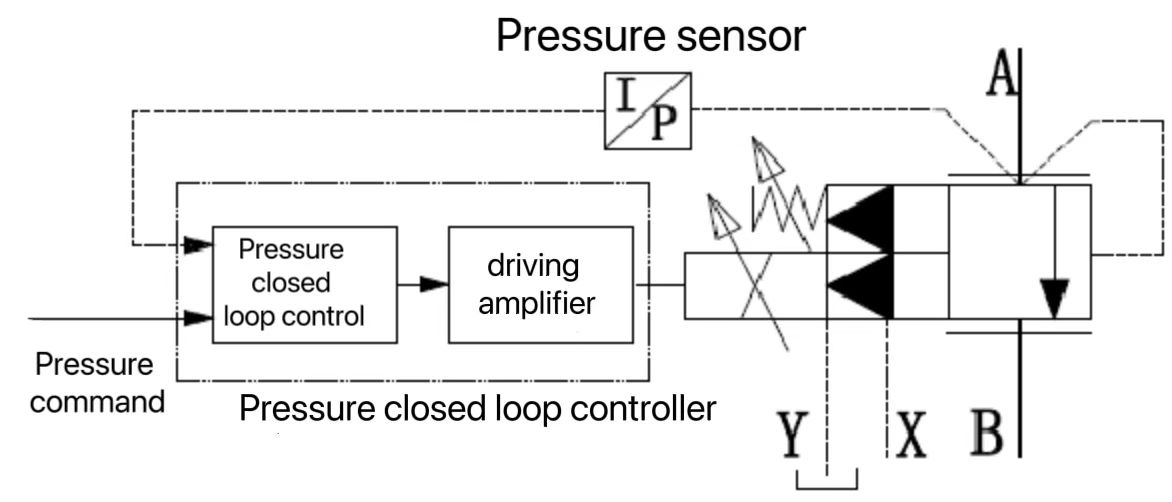

Tlak na reguláciu zbernice Uzatvorená slučka Proporcionálny reliéfny ventil - schematický diagram

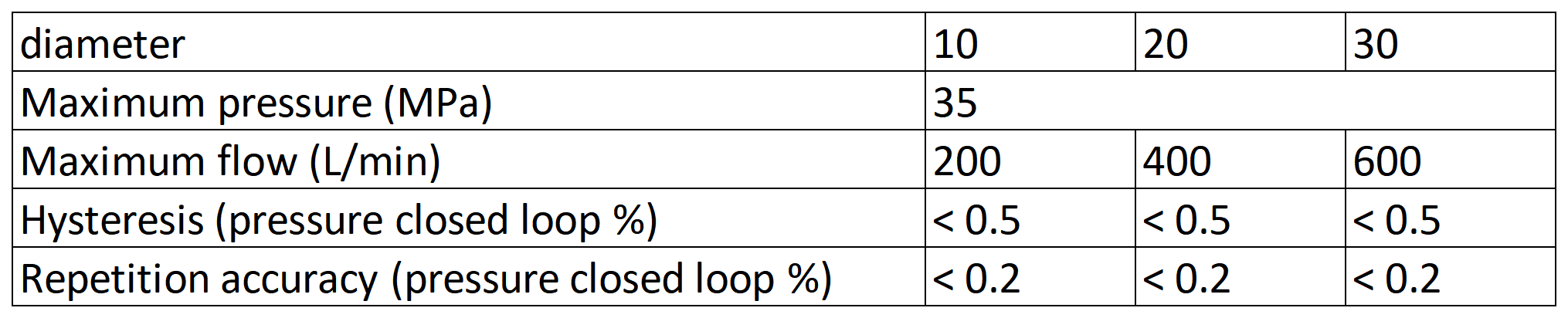

1, maximálny pracovný tlak: 35 mPa;
2, maximálny tok: 600 l/min;
3, hysteréza (maximálny nastavovací tlak %): ± 0,5;
4, presnosť opakovania (maximálny nastavovací tlak %): ± 0,2;
5, linearita (maximálny nastavovací tlak %): ± 1.
Vlastnosti produktu
1. Závitové pripojenie proporcionálne elektromagnetová jednotka;
2. Kontrola uzavretej slučky s tlakom;
3. Integrovaný elektronický ovládač s voliteľným rozhraním zbernice;
4. Inštrukčné signály môžu byť poskytnuté štandardným analógom alebo zbernicou.
