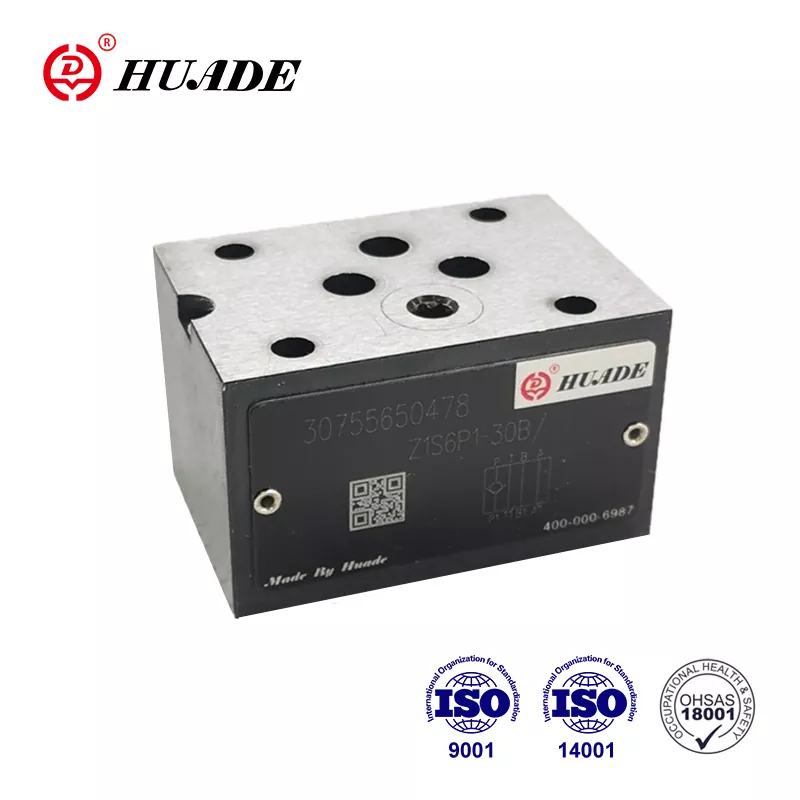

Sendvičová platňa spätného ventilu Z1S

Ako popredný čínsky výrobca hydraulických prevodových a riadiacich technológií spoločnosť Huade začlenila špičkovú technológiu od spoločnosti Rexroth. Huade® spätný ventil Z1S môže úplne nahradiť sériu Z1S ponúkanú spoločnosťou Rexroth. Je to cenovo výhodné. Huade prešiel ISO9001, ISO14001 a ISO45001. Huade® kartušový ventil Z1S má spoľahlivý výkon. Je to stará národná značka v Číne. Je technologicky vyspelejší a odolnejší ako podobné produkty z tejto rady.

Produktový parameter sendvičovej platne spätného ventilu Z1S

Vlastnosti produktu a použitie sendvičovej dosky spätného ventilu Z1S

Vlastnosti:

▶ Sendvičový doskový ventil na použitie pri vertikálnych stohovacích zostavách

▶ 8 rôznych izolačných funkcií

Aplikácia:

Táto sendvičová doska spätného ventilu typu Z1S sa používa na vertikálnu stohovaciu inštaláciu.

4.Funkcie,časť,symboly sendvičovej platne spätného ventilu Z1S

Ventil Z1S je priamo ovládaný spätný ventil v prevedení sendvičovej dosky. Používa sa na tesniaci uzáver v jednom smere a umožňuje voľný prietok v protismere. Tento typ ventilu má kovové tesnenie medzi tanierom (3) a puzdrom (1). Spätné ventily typu Z1S sú vhodné najmä pre aplikácie s prevádzkovými tlakmi nad 10,0 MPa a rýchlosťami prúdenia nad 4 m/s.

Oznámenie o sendvičovej platni spätného ventilu Z1S

1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.

2. Nádrž musí byť utesnená a na vstupe vzduchu musí byť nainštalovaný vzduchový filter.

3. Výrobky bez podložky pri opustení továrne, ak ich potrebujete, objednajte si ich špeciálne.

4. Upevňovacie skrutky ventilu musia mať vysokú intenzitu (trieda 10.9). Vyberajte a používajte ich prosím podľa parametra uvedeného vo vzorkovníku.

5. Drsnosť povrchu spojeného s ventilom je požadovaná do 0,8.

6. Povrchová úprava protikusu je požadovaná na 0,01/100 mm.
