Keď pracujete s hydraulickými systémami, výber správneho smerového ovládacieho ventilu môže znamenať veľký rozdiel. Smerový ventil Rexroth 4WE 10 D sa stal spoľahlivou voľbou pre mnohé priemyselné aplikácie a existujú dobré dôvody, prečo sa k nemu inžinieri stále vracajú.
Čím je 4WE 10 D výnimočný
Rexroth 4WE 10 D je solenoidom ovládaný smerový riadiaci ventil, ktorý riadi, ako hydraulická kvapalina prúdi systémom. Predstavte si to ako dopravný kontrolór pre olej alebo iné hydraulické kvapaliny. Keď elektrina prúdi cez jeho cievky, ventil posunie polohu a presmeruje tekutinu do rôznych častí vášho strojového zariadenia.
Tento ventil zodpovedá štandardu veľkosti NG10, ktorý sa tiež nazýva CETOP 5 alebo ISO 4401-05. V praxi to znamená, že dokáže zvládnuť vysoký tlak a prietoky, pričom stále vyhovuje štandardným montážnym vzorom, ktoré používa väčšina hydraulických systémov.
Čísla v jeho názve vám prezradia dôležité informácie. "4" znamená, že má štyri hlavné porty, kde tekutina vstupuje a vystupuje. "WE" znamená, že ide o smerový ventil ovládaný solenoidmi. „10“ označuje jeho nominálnu veľkosť a „D“ popisuje špecifickú konfiguráciu cievky, ktorá určuje, ako sa ventil správa, keď je v neutrálnej polohe.
Tlakové a prietokové schopnosti
Jednou z výnimočných vlastností smerového ventilu 4WE 10 D pre Rexroth je jeho schopnosť zvládnuť vysoký tlak. Hlavné pracovné porty dokážu zvládnuť až 350 barov, čo sa rovná približne 5 076 PSI. To je dostatočný tlak na zvládnutie náročných priemyselných úloh bez toho, aby ste sa zapotili.
Pokiaľ ide o prietokovú kapacitu, tento ventil zvládne 120 až 160 litrov za minútu v závislosti od konkrétneho variantu modelu. To je v amerických meraniach zhruba 32 až 42 galónov za minútu. Tento rad vám poskytuje flexibilitu na prispôsobenie ventilu potrebám vášho systému bez predimenzovania alebo poddimenzovania vašich komponentov.
Spätný port má nižší limit tlaku, zvyčajne okolo 210 barov. To je dôležité, pretože ak navrhujete systém, musíte sa uistiť, že vaše spätné vedenie nevytvára príliš veľký tlak. V opačnom prípade by ste mohli poškodiť pružinový mechanizmus ventilu alebo namáhať puzdro nad jeho konštrukčné limity.
Dizajn elektromagnetu Wet-Pin
4WE 10 D používa to, čo sa nazýva dizajn elektromagnetu s mokrým kolíkom, a táto funkcia si zaslúži určitú pozornosť. V tomto nastavení tlačná tyč solenoidu sedí v hydraulickom oleji a nie je od neho úplne utesnená.
Tento výber dizajnu prináša niekoľko praktických výhod. Hydraulický olej funguje ako chladivo a odvádza teplo z elektrickej cievky. To pomáha solenoidu vydržať dlhšie a pracovať spoľahlivejšie, najmä keď často otáčate ventilom. Olej tiež maže pohyblivé časti, čo časom znižuje opotrebovanie.
Z hľadiska údržby sú vhodné solenoidy s mokrým kolíkom. Cievku môžete vymeniť bez toho, aby ste museli vypustiť hydraulický systém alebo vniknúť do utesnených tlakových komôr. To šetrí čas pri opravách a znižuje pravdepodobnosť kontaminácie vašej hydraulickej kvapaliny. Cievka sa môže dokonca otáčať o 90 alebo 360 stupňov, aby sa zmestila do úzkych inštalačných priestorov, čo vám dáva viac možností pri montáži ventilu.
Ovládanie rýchlosti prepínania a tlmenia
Keď napájate smerový regulačný ventil 4WE 10 D pre Rexroth jednosmerným napájaním, zvyčajne sa prepne za 45 až 70 milisekúnd pri zapnutí a 35 až 45 milisekúnd pri vypnutí. Tieto časy odozvy fungujú dobre pre väčšinu potrieb priemyselnej automatizácie.
To, čo odlišuje tento ventil od mnohých konkurentov, je jeho nastaviteľná funkcia tlmenia. Niektoré verzie umožňujú spomaliť rýchlosť pohybu cievky pri zmene polôh. Použitím nastaviteľných skrutiek škrtiacej klapky alebo pevných otvorov môžete v prípade potreby predĺžiť čas spínania na viac ako 100 milisekúnd.
Prečo by ste chceli pomalší ventil? V systémoch s veľkými valcami alebo ťažkými nákladmi môžu okamžité zmeny smeru vytvoriť tlakové špičky, ktoré prerazia vaše potrubia a armatúry. Tento jav, niekedy nazývaný vodné rázy, môže poškodiť komponenty a skrátiť životnosť vášho systému. Vstavané tlmenie pomáha vyhladiť tieto prechody bez potreby samostatných tlmičov otrasov vo vašom potrubí.
Ventil zvládne až 15 000 spínacích cyklov za hodinu, vďaka čomu je vhodný pre vysokorýchlostné výrobné linky, kde sa ventil potrebuje opakovane otvárať a zatvárať počas dňa.
Konfigurácie cievky a prevádzková logika
„D“ v označení 4WE 10 D odkazuje na špecifický symbol cievky, ale Rexroth ponúka túto platformu ventilov s mnohými rôznymi konfiguráciami cievky. Môžete ho získať v konfiguráciách 4/3 (štyri porty, tri polohy) alebo 4/2 (štyri porty, dve polohy).
Každý typ cievky vytvára rôzne dráhy prietoku, keď je ventil v neutrálnej alebo strednej polohe. Niektoré konfigurácie zatvárajú všetky porty, keď sú bez napätia, čo drží valce na mieste. Iné pripájajú čerpadlo k nádrži, čím sa čerpadlo odľahčuje a šetrí energiu. Výber závisí od toho, čo potrebujete, aby váš systém robil, keď ventil nie je aktívne spínaný.
Smerový ventil 4WE 10 D pre Rexroth sa dodáva vo verzii s vratnou pružinou a aretáciou. Spätné pružinové ventily sa po prerušení napájania automaticky vrátia do východiskovej polohy, čo je často dôležité pre bezpečnosť. Verzie s aretáciou zostanú vo svojej poslednej polohe, kým nevyšlete ďalší signál, čo funguje lepšie pre aplikácie, kde potrebujete niečo držať na mieste počas výpadku prúdu.
Elektrické špecifikácie
Tento ventil funguje so širokou škálou elektrických systémov. Môžete si ho objednať s jednosmerným napätím od 12V až po 230V, alebo s rôznymi možnosťami striedavého napätia. Štandardný solenoid jednosmerného prúdu spotrebuje približne 30 až 35 wattov energie.
Elektrické pripojenia sa dodávajú v rôznych štýloch, vrátane konektorov, ktoré spĺňajú normy DIN. Ventil má krytie IP65, čo znamená, že si bez problémov poradí s prachom a striekajúcou vodou. Izolácia spĺňa normy VDE triedy F, takže je vhodná do priemyselných prostredí, kde záleží na elektrickej bezpečnosti.
Na riešenie problémov alebo núdzovú prevádzku mnohé verzie obsahujú možnosti manuálneho ovládania. Umožňujú vám mechanicky prepínať ventil, keď nastavujete systém alebo potrebujete s niečím pohnúť pri výpadku prúdu.
Kde sa tento ventil používa
4WE 10 D sa objavuje v mnohých rôznych odvetviach, pretože spája výkon so spoľahlivosťou. V námorných aplikáciách nájdete ovládanie riadiacich systémov na lodiach, riadenie žeriavov, ktoré nakladajú a vykladajú náklad, a nastavovanie vrtúľ s premenlivým sklonom. Tieto prostredia vyžadujú ventily, ktoré môžu bežať nepretržite v drsných podmienkach a dizajn Rexroth dobre odoláva slanému vzduchu a vibráciám.
Výrobné závody používajú smerový regulačný ventil 4WE 10 D pre Rexroth v obrábacích strojoch, vstrekovacích zariadeniach a lisoch na tvárnenie kovov. Vďaka vysokej spínacej frekvencii je to užitočné pre automatizovanú výrobu, kde ventil cykluje tisíckrát za zmenu. Nastavenie tlmenia pomáha predchádzať poškodeniu presných komponentov týchto strojov otrasmi.
Konštrukcia a mobilné zariadenia sa tiež spoliehajú na túto platformu ventilov, hoci tieto aplikácie často používajú mierne odlišné varianty optimalizované pre mobilnú hydrauliku.
Údržba a čistota tekutín
Ako väčšina presných hydraulických komponentov, aj 4WE 10 D potrebuje čistý olej, aby správne fungoval. Vôle medzi cievkou a telom ventilu sa merajú v mikrometroch a častice nečistôt môžu veľmi rýchlo spôsobiť opotrebovanie a vnútorné presakovanie.
Spoločnosť Rexroth uvádza, že hydraulická kvapalina by mala spĺňať normy čistoty NAS 1638 Class 9. Budete potrebovať dobrý filtračný systém s pomerom beta najmenej 75 pre 10-mikrónové častice. Môže to znieť príliš prísne, ale keď máte spustených 15 000 cyklov za hodinu, škody spôsobené kontamináciou sa rýchlo sčítajú.
Pravidelná údržba zahŕňa kontrolu čistoty kvapaliny, kontrolu netesností a občasnú výmenu súprav tesnení. Súpravy tesnení zvyčajne obsahujú deväť O-krúžkov a dodávajú sa s číslami dielov ako R961006886 pre novšie série. Vďaka konštrukcii s mokrým kolíkom môžete často vymeniť elektromagnetickú cievku bez väčšej demontáže, čo skracuje prestoje.
Porovnanie s inými možnosťami
Smerový regulačný ventil 4WE 10 D pre Rexroth konkuruje ventilom od Parker, Eaton a ďalších významných výrobcov v kategórii NG10. Séria Parker D3W ponúka podobné hodnoty tlaku okolo 345 barov. Séria DG4V-5 od spoločnosti Eaton tiež pracuje v porovnateľných rozsahoch tlaku, hoci špecifikácie sa líšia podľa modelu.
Možnosť Rexroth vyniká hlavne integrovanou schopnosťou tlmenia. Zatiaľ čo iní výrobcovia vyrábajú robustné a citlivé ventily, mnohí nemajú zabudované tlmenie nárazov. Ak túto funkciu potrebujete, budete musieť do systému pridať externé škrtiace klapky alebo vankúše, čo zaberá miesto a zvyšuje zložitosť.

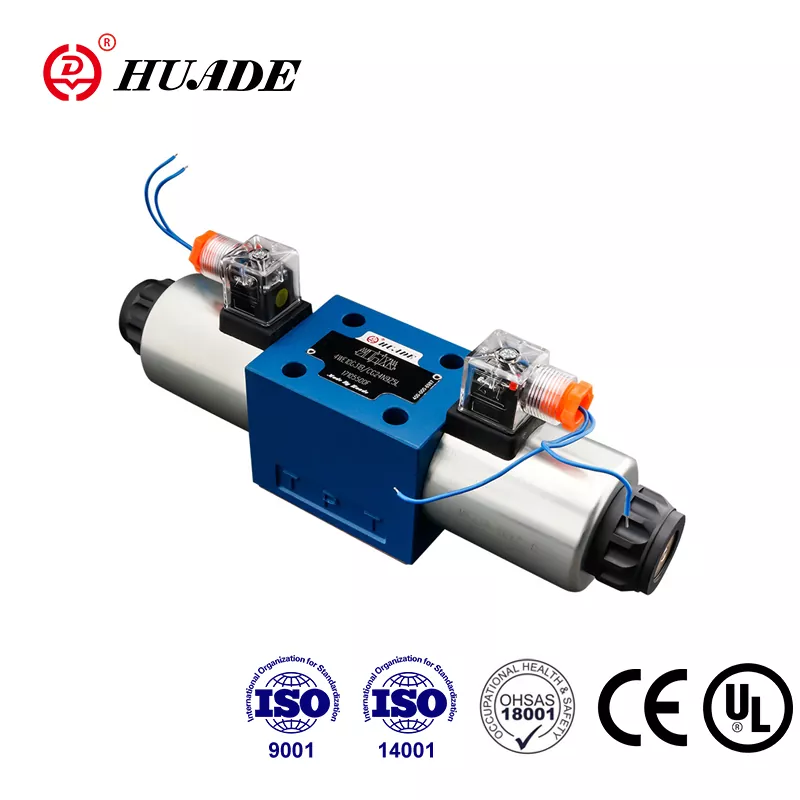

Existujú aj kompatibilné alternatívy od spoločností ako Huade, ktoré dodržiavajú rovnaké montážne štandardy a ponúkajú nižšie ceny. Tieto môžu dobre fungovať pre menej kritické aplikácie, ale mali by ste starostlivo porovnať skutočné výkonové špecifikácie, najmä maximálne prietoky a údaje o dlhodobej životnosti.
Úvahy o inštalácii
4WE 10 D sa montuje na pomocnú dosku pomocou štandardného vzoru ISO 4401-05. Otvory pre skrutky sú od seba vzdialené 80 x 32 milimetrov, čo zodpovedá priemyselnému štandardu pre túto veľkostnú triedu. Táto štandardizácia znamená, že často môžete prepínať medzi ventilmi rôznych výrobcov bez toho, aby ste museli prerábať rozdeľovač alebo pomocnú dosku.
Pri inštalácii ventilu venujte pozornosť označeniu portov. Port P sa pripája k pumpe, porty A a B smerujú k ovládaču a port T sa vracia do nádrže. Ak ich dostanete späť, váš systém bude fungovať nesprávne a môže poškodiť zariadenie.
Smerový regulačný ventil 4WE 10 D pre Rexroth môže pracovať pri okolitých teplotách od mínus 15 stupňov Celzia do 70 stupňov Celzia. Teplota hydraulickej kvapaliny ovplyvňuje spínacie časy, pretože viskozita oleja sa mení s teplotou. Ak váš systém beží v extrémnom chlade alebo horúčave, možno to budete musieť zohľadniť vo výpočtoch načasovania.
Špeciálne varianty pre nebezpečné oblasti
Pre aplikácie vo výbušnom prostredí ponúka Rexroth verzie tohto ventilu s certifikáciou ATEX. Séria WE...XE funguje v prostrediach zóny 2, kde sa môžu vyskytovať výbušné plyny alebo prach, ale bežne sa neočakávajú. Séria WE...XN zvláda podmienky zóny 3 s nižším rizikom výbuchu.
Tieto varianty odolné voči výbuchu používajú špeciálne konštrukcie cievok a ochranné kryty, ktoré zabraňujú zdrojom vznietenia. Ak pracujete v petrochemických zariadeniach, banských prevádzkach alebo na pobrežných plošinách, budete potrebovať tieto certifikované verzie, aby ste splnili bezpečnostné predpisy.
Zabezpečenie budúcnosti vášho systému
Ako sa priemyselné systémy stávajú viac automatizovanými a prepojenými, diagnostické možnosti sa stávajú cennejšími. Zatiaľ čo základný ventil 4WE 10 D je jednoduchý ventil s uzatváracím ventilom, Rexroth ponúka vylepšenú platformu s názvom séria 4WEH 10, ktorá pridáva monitorovanie polohy a elektronické nastavenie zdvihu.
Tieto pokročilé verzie používajú rovnaké osvedčené telo ventilu a dizajn cievky ako štandardný 4WE 10 D, ale obsahujú senzory, ktoré vám povedia, kde je cievka umiestnená. Táto spätná väzba pomáha pri prediktívnej údržbe a monitorovaní stavu. Ak budujete systém, ktorý musí spĺňať štandardy Industry 4.0 alebo vyžaduje certifikáciu funkčnej bezpečnosti, platforma 4WEH vám ponúka cestu upgradu bez zmeny základného dizajnu hydraulického okruhu.
Správna voľba
Smerový ventil 4WE 10 D pre Rexroth predstavuje pevný stred medzi výkonom a praktickosťou. Zvláda vysoké tlaky a prietoky bez toho, aby bol príliš konštruovaný pre jednoduché aplikácie. Konštrukcia elektromagnetu s mokrým kolíkom uľahčuje údržbu a funkcia nastaviteľného tlmenia pomáha chrániť citlivé systémy pred hydraulickými nárazmi.
Keď špecifikujete tento ventil, uistite sa, že rozumiete, ktorú sériu získavate. Séria 3X a 5X má určité rozdiely v maximálnom tlaku, pričom novšie verzie 5X dosahujú 350 barov v porovnaní s 315 barmi pre niektoré staršie varianty. Ak používate vysokonapäťové cievky, ako je 96 V alebo 205 V DC, nezabudnite, že musíte znížiť maximálny prietok o desať percent, aby ste zabránili prehriatiu solenoidu.
Kľúčom k dlhej životnosti je udržiavanie správnej čistoty kvapaliny a dodržiavanie odporúčaných štandardov filtrácie. Toto nie je voliteľné, ak chcete, aby ventil dosiahol svoju očakávanú prevádzkovú životnosť. S dobrým riadením tekutín a pravidelnou výmenou tesnení môžu tieto ventily zabezpečiť milióny cyklov v priemyselnej prevádzke.
Či už navrhujete nový systém alebo vymieňate existujúci ventil, 4WE 10 D ponúka overenú spoľahlivosť s dostatočnou flexibilitou, aby vyhovoval mnohým rôznym aplikáciám. Jeho štandardizovaný montážny vzor a široká škála konfigurácií cievok znamená, že zvyčajne nájdete verziu, ktorá vyhovuje vašim potrebám bez vlastných úprav.
