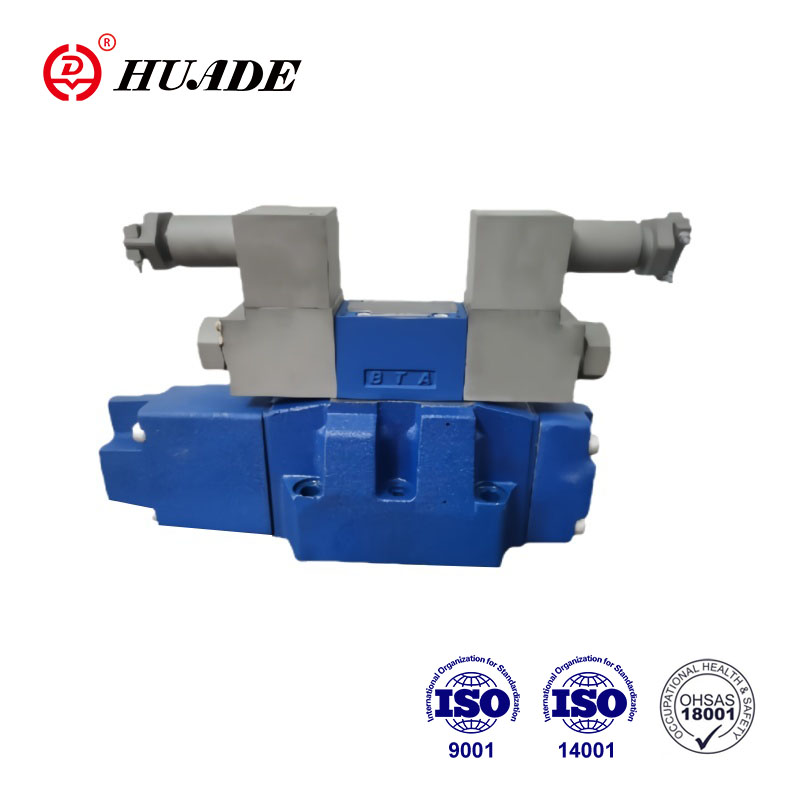

Nevýbušný proporcionálny smerový ventil 4WRZ je široko používaný v hydraulických systémoch, ktoré vyžadujú presné ovládanie a výkon v nevýbušnom prevedení. Nevýbušné ventily Huade série 4WRZ majú certifikáciu CNEX. Hodnoty a certifikácie odolné voči výbuchu zvyčajne zodpovedajú príslušným medzinárodným normám. Nevýbušný proporcionálny ventil 4WRZ má citlivú charakteristiku regulácie prietoku, ktorá môže dosiahnuť presné riadenie tlaku, prietoku a smeru hydraulického systému.
| generál | ||
| Typ ventilu | SEP | |
| Inštalácia | voliteľné, najlepšie horizontálne | |
| Rozsah skladovacích teplôt (℃) | -20 až +80 | |
| Rozsah okolitej teploty (℃) | -20 až +70 | |
| Hmotnosť (kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Hydraulické (merané pomocou HLPAG.p=100 bar : 40 ℃ ± 5 ℃ ) | ||||||
| Nominálna veľkosť | 10 | 16 | 25 | 32 | ||
| prevádzkový tlak (bar) | Pilotný ventil | Externý prívod riadiaceho oleja | 30 až 100 barov | |||
| Vnútorný prívod riadiaceho oleja | 100 až 350 len s "D3". | |||||
| Hlavný ventil | až 315 | až 350 | až 350 | až 350 | ||
| Tlak spätného toku (bar) | Port T (port R) (externý odtok riadiaceho oleja) | až 315 | až 250 | až 250 | až 150 | |
| Port T (vnútorné vypúšťanie riadiaceho oleja) | do 30 | do 30 | do 30 | do 30 | ||
| Prístav Y | do 30 | do 30 | do 30 | do 30 | ||
| Vstupný signál objemu pilotného oleja 0-100 % (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Prietok riadiaceho oleja v prípojoch X a Y so stupňovitým vstupným signálom 0-100 % (L/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| Prietok hlavného ventilu (l/min) | až 170 | až 460 | až 870 | až 1600 | ||
| Hydraulická kvapalina | Minerálny olej (HL, HLP) podľa DIN 51524 Ďalšie kvapaliny na vyžiadanie! | |||||
| Rozsah teplôt hydraulickej kvapaliny (℃) | -20 až +80 (najlepšie +40 až +50) | |||||
| Rozsah viskozity (mm2/s) | 20 až 380 (najlepšie 30 až 46) | |||||
| Stupeň kontaminácie | Maximálny prípustný stupeň znečistenia tlakovej kvapaliny je podľa NAS 1638 alebo ISO 4406(c) | Odporúča sa filter s minimálnou mierou zadržania βx≥ 75 | ||||
| Pilotný ventil | NAS 1638 triedy 7 | x=5 | ||||
| Hlavný ventil | NAS 1638 triedy 9 | x=15 | ||||
| hysterézia (%) | ≤ 6 | |||||
| Elektrické | ||
| Typ ventilu | SEP | |
| Typ ochrany ventilu podľa EN 60529 | IP65 s namontovanou a zablokovanou káblovou zásuvkou | |
| Typ napätia | DC | |
| Prekrytie hodnoty príkazu (%) | 15 | |
| Max. prúd (A) | 1.5 | |
| Odpor cievky elektromagnetu (Ω) | Hodnota za studena pri 20 ℃ | 4.8 |
| Max. teplá hodnota | 7.2 | |
| clo (%) | 100 | |
| Teplota cievky (℃) | až 150 | |
| Ochrana ventilov podľa EN 60529 | IP65 s namontovaným a pevným zásuvným konektorom | |
| Riadiaca elektronika | ||
| Externý zosilňovač pre typ WRZ | VT-VSPA2-1-L2X/... | |
| Signál hodnoty príkazu | Napäťový vstup "A1" (V) | V±10 |
| Prúdový vstup "F1" (mA) | 4 až 20 | |
Vlastnosti:
▶Pilotne ovládaný proporcionálny smerový ventil na ovládanie smeru a veľkosti prietoku
▶Prevádzka je zabezpečená proporcionálnymi elektromagnetmi so stredovým závitom a odnímateľnou cievkou
▶Pri montáži pomocnej dosky:
Vzor portov podľa ISO 4401 a DIN 2430
▶Pružinovo centrovaná ovládacia cievka
▶4WRZE: Integrovaná elektronika (OBE) s napäťovým alebo prúdovým vstupom (A1 resp. F1)
▶4WRZ: pridružená riadiaca elektronika (samostatná objednávka)
Aplikácia:
Smerový ventil odolný proti výbuchu 4WRZ-L7X sa používa na ovládanie smeru a prietoku pri ťažbe cievok, uhoľných banských strojoch, hutníckych strojoch.
■Riadiaci ventil typ 3DREP 6...
Riadiaci ventil je proporcionálny elektromagnetický 3-cestný redukčný ventil. Používa sa na prevod elektrického vstupného signálu na výstupný signál proporcionálneho tlaku a používa sa na všetkých ventiloch 4WRZ...
Proporcionálne solenoidy sú ovládateľné DC elektromagnety s mokrým kolíkom so stredovým závitom a odnímateľnou cievkou. Solenoid je voliteľne ovládaný externou elektronikou.
Dizajn:
Ventil sa v podstate skladá z:
- bývanie (1)
– Riadiaca cievka (2) s cievkami na meranie tlaku (3 a 4)
– Elektromagnety (5 a 6) so stredovým závitom
Princíp práce
– Keď sú solenoidy (5 a 6) v stave bez napätia, ovládacia cievka (2) je držaná
tlačnými pružinami v centrálnej polohe
– Priame ovládanie riadiacej cievky (2) aktivovaním proporcionálneho solenoidu, napr. aktivácia solenoidu "a" (5). Tlakomerná cievka (3) a regulačná cievka (2) sú posunuté doľava v pomere k elektrickému vstupnému signálu; Spojenie z P do B a A do T cez prierezy podobné otvorom s progresívnymi prietokovými charakteristikami; Odpojenie elektromagnetu (5), riadiaca cievka (2) je vrátená do centrálnej polohy tlačnou pružinou, V centrálnej polohe sú otvory A a B otvorené na T, t.j. hydraulická kvapalina môže prúdiť do nádrže bez akékoľvek obmedzenia.
– Manuálne ovládanie, voliteľné, pomocou neho možno posúvať riadiacu cievku (2) bez potreby napájania elektromagnetu.
Poznámky:
Typ 3DREP 6:Musí sa zabrániť vyprázdneniu potrubia nádrže. V prípade zodpovedajúcej montážnej situácie je potrebné namontovať predpínací ventil (predpínací tlak cca 2 bary).
Riadiaci ventil s dvoma polohami cievky
(Typ 3DREP 6...B...)
V princípe funkcia tejto verzie ventilu zodpovedá funkcii ventilu s tromi polohami cievky. Tento 2-polohový ventil je však vybavený len solenoidom "a" (5). Namiesto 2. proporcionálneho solenoidu je namontovaná zásuvná skrutka (7).
■Pilotom riadené proporcionálne smerové ventily Typ 4WRZ...
Ventily typu 4WRZ... sú pilotne riadené rozvádzače s ovládaním pomocou proporcionálnych proporcionálnych elektromagnetov. Ovládajú smer a veľkosť toku.
Dizajn:
Ventily sa v podstate skladajú z:
– Riadiaci ventil (9) s proporcionálnymi elektromagnetmi (5 a 6), riadiacou cievkou (2) a zátkami s otvormi (15)
– Hlavný ventil (10) s hlavnou cievkou (11) a strediacou pružinou (12).
Princíp práce
– Keď sú solenoidy (5 a 6) bez napätia, hlavná cievka (11) je držaná strediacimi pružinami (12) v strednej polohe.
– Prevádzka cievky 1thAe TmBain (11) cez riadiaci ventil (9), hlavná cievka sa pohybuje proporcionálne v závislosti od polohy cievky, prietok z P do A a B do T(R) alebo P do B a A do T (R).
napr. aktivovaním elektromagnetu "b" (6) sa riadiaca cievka (2) posunie doprava, riadiaci olej sa privádza cez riadiaci ventil (9) do tlakovej komory (13) a úmerne pohybuje hlavnou cievkou (11). na elektrický vstupný signál; Spojenie z P do A a B do T cez otvory podobné otvorom s progresívnym prietokom.
vlastnosti.
Odpojenie solenoidu (6), riadiacej cievky (2) a hlavnej cievky (11) sa vrátia do centrálnej polohy.
– Prívod riadiaceho oleja do riadiaceho ventilu interne cez prípoj P alebo externe cez prípoj X.
– Pomocou voliteľného manuálneho ovládania je možné posúvať riadiacu cievku (2) bez potreby napájania elektromagnetu.
Poznámky:
Pri systémových tlakoch nad 100 barov musí byť medzi riadiaci ventil (9) a hlavný ventil (10) namontovaný riadiaci modul redukcie tlaku typu D3 (14).
Symboly proporcionálneho smerového ventilu s ochranou proti výbuchu 4WRZ
