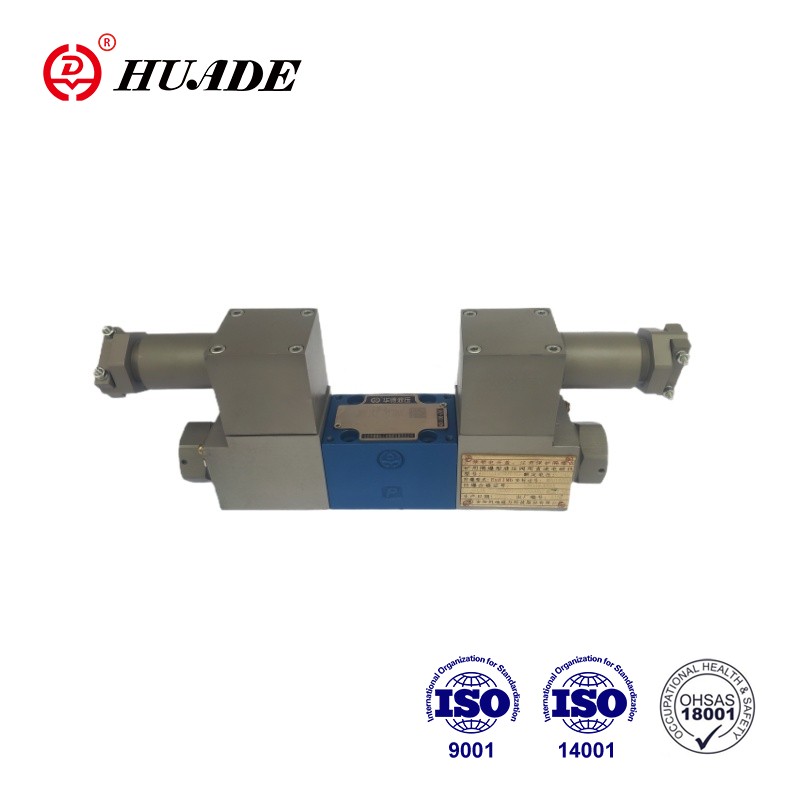

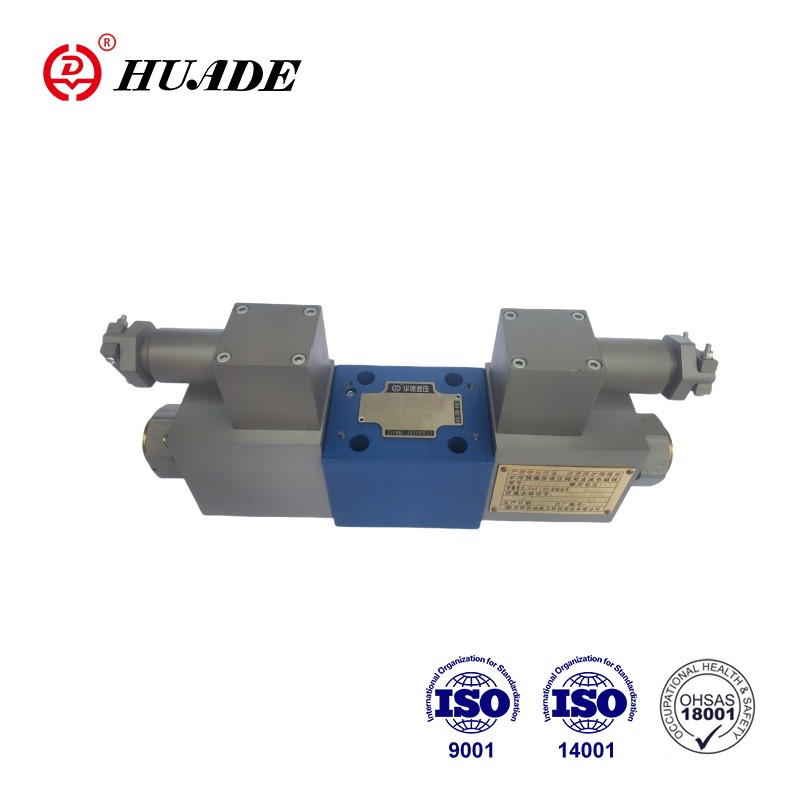

Nevýbušný proporcionálny smerový ventil 4WRA 10-2X je vyrobený z vysoko kvalitných materiálov odolných voči korózii a kryt je vyrobený z materiálov odolných voči výbuchu, ktoré dokážu účinne odolávať výbuchu a erózii plameňom. Nevýbušný proporcionálny smerový ventil 4WRA 10-2X prešiel certifikáciou CNEX. Produkt Huade odolný voči výbuchu získal neustálu chválu na trhu s vysokou kvalitou a nízkou cenou.
| Hydraulické | |||
| Inštalácia | Voliteľné, najlepšie horizontálne | ||
| Nominálna veľkosť | 6 | 10 | |
| Hmotnosť (kg) | 4WRA...2X | 2 | 6.6 |
| Menovitý prietok Qvnom pri △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| hysterézia (%) | ≤5 | ||
| Rozsah obratu (%) | ≤1 | ||
| Citlivosť odozvy (%) | ≤ 0,5 | ||
| Maximálny prevádzkový tlak | Porty A, B, P (bar) | 350 | |
| Port T (bar) | 210 | ||
| Tlaková kvapalina | Minerálny olej (HL, HLP) podľa DIN 51524 | ||
| Iné tlakové kvapaliny na vyžiadanie! | |||
| Rozsah teploty okolitého vzduchu (℃) | 4WRA...2X | -20 °C až 70 °C (-4 °F až 158 °F) | |
| Rozsah viskozity (mm2/s) | 20 až 380 (najlepšie 30 až 46) | ||
| Trieda čistoty tekutín | NAS1638 class9 alebo ISO 4406 class 20/18/15 | ||
| Elektrické | ||||
| 1) Údaje solenoidu | ||||
| Typ napätia | DC | |||
| Signál hodnoty príkazu pre 4WRA | ±10V alebo 4~20mA | |||
| Maximálny prúd na solenoid (A) | 2.5 | 1.5 | 0.8 | |
| Odpor cievky elektromagnetu (Ω) | Hodnota za studena pri 20 °C | 2 | 4.8 | 19.5 |
| Max.teplá hodnota | 3 | 7.2 | 28.8 | |
| clo (%) | ED100 % | |||
| Max. teplota cievky (℃) | 150 | |||
| Ochrana ventilov podľa EN60529 | IP 65 | |||
| 2) Riadiaca elektronika | ||||
| Zosilňovač | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Napájacie napätie (V) | Menovité napätie | 24 | ||
| Nižšia hraničná hodnota | 21/22 (4WRA) | |||
| Horná hraničná hodnota | 35 | |||
| Spotreba energie zosilňovača (A) | Imax | <1,8 | ||
| Impulzný prúd | 3 | |||
Vlastnosti:
▶Priamo ovládaný proporcionálny smerový ventil na ovládanie smeru a veľkosti prietoku
▶Pri montáži pomocnej dosky: Schéma pripojenia zodpovedá ISO4401
▶Ovládanie pomocou proporcionálnych elektromagnetov so stredovým závitom a odnímateľnou cievkou
▶Pružinovo centrovaná ovládacia cievka
Aplikácia:
Proporcionálny smerový ventil s ochranou proti výbuchu 4WRA 10-2X sa široko používa v uhoľných baniach. petrochemický priemysel.
Ventily sa v podstate skladajú z: telesa (1) s montážnou plochou, riadiacej cievky (3) s tlačnými pružinami (2), elektromagnetov (4) so stredovým závitom.
Keď sú elektromagnety (4) bez napätia, ovládacia cievka (3) je držaná v strednej polohe tlačnými pružinami (2).
Priama prevádzka riadiacej cievky (3) aktivovaním jedného z proporcionálnych solenoidov (4), napr. ovládanie elektromagnetu vpravo, potom pohyb riadiacej cievky (3) doľava v pomere k elektrickému vstupnému signálu a prepojenie z P do A a B do T cez dýzovité prierezy s progresívnymi prietokovými charakteristikami.
4WRA(E)...A-2X sú však 2 spínané ventily vybavené len solenoidom "a". Na proporcionálnom elektromagnete "b" je namontovaná zástrčka (6).
Symboly proporcionálneho smerového ventilu s ochranou proti výbuchu 4WRA 10-2X
