Keď potrebujete presnú reguláciu prietoku v kompaktných hydraulických systémoch, sendvičová platňa spätného ventilu Z2S 10 ponúka spoľahlivé riešenie. Tento pilotne ovládaný spätný ventil od spoločnosti Bosch Rexroth poskytuje blokovanie bez úniku v priestorovo úspornom dizajne sendvičovej dosky. Z2S 10 slúži menším až stredne veľkým hydraulickým aplikáciám, kde je dôležité udržať polohu a zabrániť spätnému toku.
Z2S 10 využíva rovnaké základné konštrukčné princípy ako väčšie modely v sérii Z2S, ale jeho označenie veľkosti 10 znamená, že sa hodí skôr na montážne vzory CETOP 05 než na väčšie rozhrania CETOP 07. Vďaka tejto menšej ploche je sendvičová platňa spätného ventilu Z2S 10 ideálna pre mobilné zariadenia, kompaktné priemyselné stroje a aplikácie, kde je priestor na prvom mieste.
Vlastnosti základného dizajnu
Sendvičová platňa spätného ventilu Z2S 10 funguje prostredníctvom pružinového tanierového mechanizmu v kombinácii s pilotným ovládaním. Hydraulická kvapalina voľne prúdi z portu A1 do A2 alebo B1 do B2, keď tlak tlačí smerom dopredu. Ventilový prvok sa zdvihne zo svojho sedla, čo umožňuje oleju prechádzať s minimálnym odporom. Keď sa prietok pokúsi obrátiť, pružina a spätný tlak pritlačia tanier pevne k jeho sedlu, čím sa vytvorí tesnenie kov na kov, ktoré zabraňuje akémukoľvek úniku.
To, čo odlišuje Z2S 10 od jednoduchých spätných ventilov, je schopnosť pilotnej prevádzky. Aplikovaním tlaku na pilotný port X alebo Y sa hydraulicky otvorí ventil proti smeru blokovania. Táto funkcia umožňuje kontrolované znižovanie záťaže alebo zámerný spätný tok, keď si to vyžaduje váš návrh systému. Bez riadiaceho tlaku si sendvičová platňa spätného ventilu Z2S 10 zachováva svoju blokovaciu funkciu na neurčito bez akéhokoľvek posunu alebo úniku.
Konfigurácia sendvičovej dosky Z2S 10 meria približne 162 mm na dĺžku a 57 mm na výšku. Ventil pridáva k hrúbke komína približne 25 mm, keď je inštalovaný medzi ostatné hydraulické komponenty. Štyri skrutky M8 zaisťujú hlavné montážne body, zatiaľ čo dve skrutky M5 zabezpečujú pomocné spoje. Celková hmotnosť sa pohybuje okolo 2,8 až 3,2 kilogramu v závislosti od konkrétneho variantu a možností.
Bosch Rexroth vyrába teleso ventilu Z2S 10 z prvotriednej liatiny alebo ocele s povrchovou úpravou odolnou voči korózii. Štandardná verzia používa tesnenia NBR vhodné pre hydraulické oleje na minerálnej báze. Ak vaša aplikácia vyžaduje kvapaliny na báze esterov fosforu alebo inú syntetickú hydrauliku, môžete špecifikovať tesnenia FKM pridaním označenia „V“ k číslu dielu.
Technické špecifikácie
Sendvičová platňa spätného ventilu Z2S 10 zvláda maximálny pracovný tlak až 315 bar, identický s väčším náprotivkom Z2S 16. Toto hodnotenie 31,5 megapascalu znamená, že Z2S 10 funguje spoľahlivo aj vo vysokotlakových hydraulických okruhoch. Maximálna prietoková kapacita dosahuje 80 litrov za minútu v smere voľného prietoku, čo vyhovuje väčšine malých až stredných pohonov a hydromotorov.
Možnosti krakovacieho tlaku pre Z2S 10 zahŕňajú nastavenia 3, 5, 7,5 a 10 barov. Tento praskací tlak určuje, koľko spätného tlaku sa vytvorí predtým, než ventil úplne dosadne. Nižšie tlaky praskania poskytujú prísnejšiu kontrolu s menšou akumuláciou tlaku, zatiaľ čo vyššie nastavenia tolerujú väčší protitlak pred zablokovaním. Váš výber závisí od toho, či vaša aplikácia potrebuje okamžité vypnutie alebo či sa dokáže prispôsobiť určitému zvýšeniu tlaku počas zatvárania.
Rozsah prevádzkových teplôt je od -30°C do +80°C so štandardnými tesneniami z NBR. Varianty tesnení FKM fungujú od -20 °C do +80 °C. Tieto teplotné limity pokrývajú väčšinu prevádzkových prostredí priemyselných a mobilných zariadení. Vaša hydraulická kvapalina by si mala udržiavať viskozitu medzi 2,8 a 500 štvorcových milimetrov za sekundu, aby Z2S 10 fungovala správne.
Čistota kvapaliny výrazne ovplyvňuje spoľahlivosť sendvičovej dosky spätného ventilu Z2S 10. Bosch Rexroth špecifikuje NAS 1638 Trieda 9 alebo ISO 4406 20/18/15 ako minimálne štandardy čistoty. Znečistený olej nesie častice, ktoré sa môžu usadiť v tesniacich plochách, čo spôsobuje netesnosť alebo bráni správnemu uzatvoreniu ventilu. Inštalácia adekvátnej filtrácie pred Z2S 10 chráni vašu investíciu a zaisťuje konzistentný výkon.
Pomery pilotnej oblasti v dizajne Z2S 10 majú podobné proporcie ako pri iných ventiloch série Z2S. Pomer medzi pilotnou plochou a blokovacou plochou vytvára mechanickú výhodu, takže relatívne nízky pilotný tlak môže otvoriť ventil proti vysokému tlaku v systéme. Tento dizajn znamená, že na efektívnu prevádzku Z2S 10 nepotrebujete samostatné vysokotlakové pilotné zdroje.
Bežné aplikácie
Mobilné hydraulické zariadenia často obsahujú sendvičovú platňu spätného ventilu Z2S 10. Kompaktné rýpadlá, šmykom riadené nakladače a poľnohospodárske stroje ťažia z malej veľkosti ventilu a spoľahlivej blokovacej funkcie. Keď lyžica nakladača drží materiál nad hlavou, Z2S 10 zabraňuje unášaniu valca, aj keď zlyhajú hydraulické hadice alebo operátor neúmyselne presunie ovládacie páky do neutrálnej polohy.
Priemyselné lisovacie zariadenie používa Z2S 10 na udržanie polohy barana počas tvárniacich operácií. Lisy na lisovanie kovov, brzdové lisy a lisy na lisovanie potrebujú valce, ktoré držia presné polohy pri použití tvárniacich síl. Charakteristika nulovej netesnosti sendvičovej dosky spätného ventilu Z2S 10 zaisťuje rozmerovú presnosť hotových dielov tým, že eliminuje akýkoľvek pohyb valca počas lisovacieho cyklu.
Drevoobrábacie stroje obsahujú Z2S 10 pre upínacie a pridržiavacie obvody. CNC frézky, olepovačky hrán a panelové píly používajú hydraulické svorky na zaistenie obrobkov počas rezacích operácií. Formát sendvičových dosiek umožňuje výrobcom strojov vytvárať kompaktné ventilové rozvody, ktoré integrujú viacero upínacích obvodov v obmedzenom priestore pod pracovnými stolmi.
Zdvíhacie stoly a nožnicové zdvíhacie plošiny sa spoliehajú na Z2S 10 z hľadiska bezpečnosti držania nákladu. Keď zdvíhacia plošina podporuje pracovníkov alebo materiály vo vyvýšených polohách, sendvičová platňa spätného ventilu Z2S 10 poskytuje nadbytočnú bezpečnosť blokovaním otvorov valcov nezávisle od hlavného smerového ventilu. Aj keď zlyhajú ovládacie ventily alebo prasknú hydraulické vedenia, Z2S 10 zabráni nekontrolovanému klesaniu.
Vstrekovacie stroje na plasty v menšom tonážnom rozsahu používajú Z2S 10 pre obvody upínania foriem. Ventil udržuje presnú zvieraciu silu počas cyklu vstrekovania a chladenia. Montáž sendvičovej dosky zjednodušuje dizajn rozdeľovača, pretože inžinieri môžu stohovať viaceré funkcie ventilov vertikálne, namiesto toho, aby ich usporiadali do väčších horizontálnych vzorov.
Nákup a ceny
Originálne jednotky Bosch Rexroth sendvičovej dosky so spätným ventilom Z2S 10 zvyčajne stoja od 180 do 280 amerických dolárov prostredníctvom autorizovaných distribútorov. Oficiálne kanály Rexroth poskytujú kompletnú technickú dokumentáciu, záručné krytie a prístup k aplikačnej technickej podpore. Dodacie lehoty zvyčajne trvajú jeden až dva týždne pre štandardné konfigurácie na sklade distribútora.
Špecializovaní dodávatelia hydrauliky ako Airline Hydraulics a [BuyRexroth.com](http://buyrexroth.com/) udržiavajú zásoby špeciálne pre severoamerický trh. Títo distribútori často dodávajú do troch až siedmich dní a môžu poskytnúť balíkové ponuky, keď si objednáte viacero ventilov alebo kompletné hydraulické systémy. Ich cena vo všeobecnosti spadá do rozsahu 170 až 260 dolárov v závislosti od množstva a konfigurácie.
Európski kupujúci majú prístup k Z2S 10 prostredníctvom miestnych servisných stredísk Bosch Rexroth a autorizovaných distribútorov v Nemecku, Francúzsku, Taliansku a na iných trhoch. Ceny na európskych trhoch sa pohybujú približne od 160 do 250 eur, s podobnými dodacími lehotami ako v severoamerických zdrojoch.

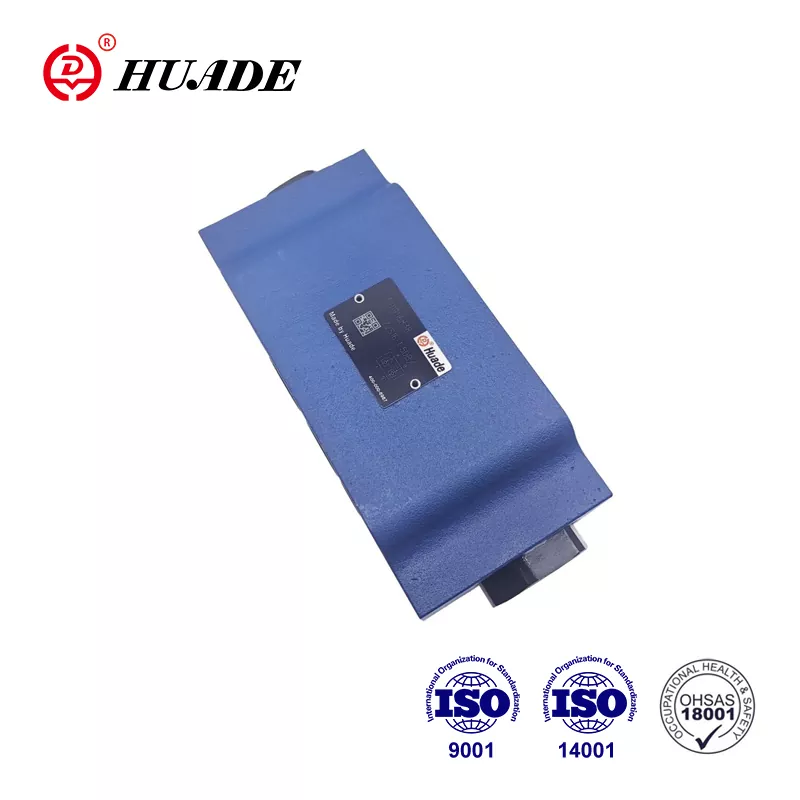

Alternatívni výrobcovia vyrábajú kompatibilné verzie sendvičovej platne spätného ventilu Z2S 10. Čínsky výrobca Huade Hydraulic vyrába sériu HD Z2S 10, ktorá zachováva rovnaký montážny vzor CETOP 05 a podobné špecifikácie. Tieto alternatívy zvyčajne stoja o 25 až 35 percent menej ako originálne produkty Rexroth s cenou okolo 120 až 200 dolárov. Kompromisom je obmedzená technická dokumentácia a menej komplexná záručná podpora.
Pri objednávaní Z2S 10 si overte kompletné číslo dielu vrátane označenia série, kódu praskajúceho tlaku a špecifikácie materiálu tesnenia. Kompletné číslo dielu môže vyzerať ako Z2S10-1-5X pre praskací tlakový ventil 3 bar s tesnením NBR v súčasnej sérii 5X. Pridanie "/V" špecifikuje tesnenia FKM, zatiaľ čo konfigurácia blokovania (A, B alebo AB) sa objaví skôr v poradí čísel dielov.
Pokyny na inštaláciu
Inštalácia sendvičovej platne spätného ventilu Z2S 10 vyžaduje dôkladnú pozornosť pri príprave montážneho povrchu. Spojovacia plocha musí dosiahnuť maximálnu drsnosť Ra 0,8 a udržiavať rovinnosť v rozmedzí 0,01 mm na 100 mm dĺžky povrchu. Tieto špecifikácie nie sú voliteľné odporúčania. Drsné alebo skrútené montážne povrchy spôsobia únik O-krúžku, ktorý ohrozuje celý účel použitia spätného ventilu s nulovým únikom.
Z2S 10 používa špecifické veľkosti O-krúžkov, ktoré sa líšia od väčších modelov Z2S. Hlavné porty A, B, P a T vyžadujú O-krúžky s vonkajším priemerom 16 mm a prierezom 2 mm. Pilotné porty X a Y používajú menšie O-krúžky 8 mm x 1,5 mm. Pred inštaláciou sa uistite, že máte správnu súpravu O-krúžkov, pretože použitie nesprávnych veľkostí zaručuje úniky a potenciálne problémy s kontamináciou.
Špecifikácie krútiaceho momentu sú dôležité pri inštalácii sendvičových dosiek. Utiahnite štyri montážne skrutky M8 na 41 Newtonmetrov v diagonálnom krížovom vzore. Dve pomocné skrutky M5 vyžadujú krútiaci moment 8,8 Newtonmetra. Nedostatočné utiahnutie umožňuje úniky a potenciálne posunutie ventilu, zatiaľ čo nadmerné utiahnutie môže zdeformovať hliníkové alebo liatinové telo ventilu. Vždy používajte skôr kalibrovaný momentový kľúč ako rázové uťahováky alebo odhady podľa pocitu.
Umiestnite sendvičovú platňu spätného ventilu Z2S 10 tak, aby sa polohovacie kolíky presne zarovnali s otvormi vo vašom montážnom potrubí alebo pomocnej doske. Tieto kolíky zabraňujú bočnému pohybu, ktorý by mohol počas tlakových cyklov prerezať O-krúžky. Pred montážou dôkladne očistite všetky montážne plochy, aby ste odstránili všetky kovové úlomky, nečistoty alebo starý tesniaci materiál, ktorý by mohol ohroziť tesnenie.
Po zaistení všetkých skrutiek naplňte hydraulický systém čistou kvapalinou a pred použitím plného pracovného zaťaženia niekoľkokrát cyklujte ovládače. Tento postup vniknutia vyčistí zachytený vzduch a overí, či Z2S 10 funguje správne. Počas počiatočnej prevádzky monitorujte akékoľvek vonkajšie netesnosti okolo tesnení O-krúžkov. Malé netesnosti, ktoré sa objavia počas prvého natlakovania, často naznačujú nesprávny uťahovací moment skrutiek alebo znečistenie povrchu.
Úvahy o systémovej integrácii
Sendvičová platňa spätného ventilu Z2S 10 sa zvyčajne inštaluje medzi smerový riadiaci ventil a hydraulický pohon, ktorý ovláda. Toto umiestnenie umožňuje Z2S 10 zablokovať porty ovládača, keď sa smerový ventil presunie do neutrálnej polohy. Pilotné porty sa pripájajú k pracovným portom smerového ventilu tak, že akýkoľvek úmyselný prietok cez smerový ventil tiež otvára Z2S 10 v príslušnom smere.
Pri integrácii Z2S 10 do aplikácií s vertikálnymi valcami, ako sú zdvíhacie stoly alebo lisovacie barany, venujte pozornosť inštalatérskemu otvoru pilotného otvoru. Riadiaci tlak musí prekonať praskajúcu tlakovú pružinu a akýkoľvek tlak v systéme, ktorý sa pokúša prinútiť ventil zatvoriť. Nedostatočný riadiaci tlak zabráni otvoreniu ventilu a váš pohon zostane uzamknutý v polohe, aj keď vydáte príkaz na pohyb.
Pripojenia portu nádrže vyžadujú pri Z2S 10 zvláštnu pozornosť. Pilotný port Y sa zvyčajne pripája k nádrži buď priamo, alebo cez port nádrže smerového ventilu. Toto spojenie musí dosiahnuť skutočný atmosférický tlak, aby sa ventil spoľahlivo uzavrel. Akýkoľvek spätný tlak v potrubí nádrže môže zabrániť úplnému uzavretiu ventilu, čo vedie k nežiaducemu posunu ovládača.
Pri dimenzovaní hydraulického systému zvážte pokles tlaku cez sendvičovú dosku spätného ventilu Z2S 10. Správne fungujúci Z2S 10 vykazuje stratu tlaku menej ako 3 bary pri maximálnom menovitom prietoku v smere voľného prietoku. Tento pokles tlaku znižuje dostupnú silu na vašom pohone a vytvára teplo vo vašom hydraulickom oleji. Predimenzovanie Z2S 10 pre vaše požiadavky na prietok minimalizuje pokles tlaku a zlepšuje účinnosť systému.
Viacero ventilov Z2S 10 sa môže naskladať do konfigurácií sendvičových dosiek na ovládanie viacerých pohonov z kompaktného rozdeľovača. Tento modulárny prístup zjednodušuje inštaláciu a znižuje počet potrebných samostatných montážnych miest ventilov. Každá ďalšia vrstva ventilu však zvyšuje výšku stohu a zvyšuje počet tesnení O-krúžkov, ktoré vyžadujú správnu inštaláciu.
Požiadavky na údržbu
Sendvičová platňa spätného ventilu Z2S 10 vyžaduje relatívne minimálnu údržbu, keď pracuje v rámci konštrukčných špecifikácií. Naplánujte si kontroly každých šesť až dvanásť mesiacov v závislosti od vášho pracovného cyklu a prevádzkového prostredia. Počas kontrol skontrolujte akékoľvek vonkajšie presakovanie oleja okolo tesnení O-krúžkov a overte, či ovládače správne držia polohu pri vycentrovaní smerových ventilov.
Otestujte pilotnú prevádzku zadaním pomalého pohybu ovládača a potvrdením hladkého a konzistentného pohybu. Trhavý alebo váhavý pohyb môže naznačovať, že sa Z2S 10 neotvára úplne v dôsledku kontaminácie alebo nedostatočného riadiaceho tlaku. Odmerajte pilotný tlak na portoch X a Y v prevádzkových podmienkach, aby ste si overili, že prekračuje špecifikáciu tlaku na praskanie plus akékoľvek trenie v pilotnom okruhu.
Tesniace O-krúžky vymeňte každé dva až päť rokov ako preventívnu údržbu bez ohľadu na to, či spozorujete únik. Tesniace materiály NBR a FKM postupne tvrdnú v dôsledku tepelných cyklov a chemickej expozície v priebehu času. Tvrdené tesnenia strácajú svoju schopnosť prispôsobiť sa menším nerovnostiam povrchu, čo prípadne umožňuje únik. Pri výmene tesnení skontrolujte sedlo ventilu a povrchy sedla, či nie sú ryhy, erózia alebo vnorená kontaminácia.
Počas bežnej prevádzky monitorujte pokles tlaku na sendvičovej platni spätného ventilu Z2S 10. Zvyšujúci sa pokles tlaku v priebehu času indikuje nahromadenie kontaminácie vo vnútorných priechodoch alebo čiastočnú obštrukciu tanierového prvku. Neignorujte postupne rastúce poklesy tlaku, pretože signalizujú rozvíjajúce sa problémy, ktoré nakoniec spôsobia úplné zlyhanie ventilu.
Mobilné hydraulické zariadenia často obsahujú sendvičovú platňu spätného ventilu Z2S 10. Kompaktné rýpadlá, šmykom riadené nakladače a poľnohospodárske stroje ťažia z malej veľkosti ventilu a spoľahlivej blokovacej funkcie. Keď lyžica nakladača drží materiál nad hlavou, Z2S 10 zabraňuje unášaniu valca, aj keď zlyhajú hydraulické hadice alebo operátor neúmyselne presunie ovládacie páky do neutrálnej polohy.
Úplné zlyhanie ventilu, kde dôjde k úniku zozadu, znamená, že tanier alebo sedlo utrpelo poškodenie. Kovové častice z iných častí vášho systému sa môžu usadiť v tesniacich plochách, čím sa zabráni tesnému uzavretiu. V tomto bode vymeňte celý ventil Z2S 10 a nepokúšajte sa o opravu v teréne. Presné opracovanie potrebné na správne utesnenie povrchov robí opravy v teréne nepraktické.
Porovnanie veľkosti 10 alternatív
Parker Hannifin vyrába pilotne ovládané spätné ventily v podobných rozmerových rozsahoch ako Z2S 10. Sendvičové ventily Parker CETOP 05 ponúkajú porovnateľné špecifikácie s mierne odlišným vnútorným dizajnom. Ich ceny sa zvyčajne zhodujú s úrovňou Bosch Rexroth, takže váš výber závisí viac od existujúcich systémových komponentov a vzťahov s distribútormi ako od nákladov.
HYDAC vyrába spätné ventily sendvičových dosiek, ktoré sa montujú na vzory ISO 4401-05 zodpovedajúce pôdorysu Z2S 10. HYDAC kladie dôraz na odolnosť proti korózii a ponúka varianty s funkciami predbežného otvárania, ktoré znižujú hydraulické rázy pri prechodoch ventilov. Ich cena je približne o 10 až 15 percent vyššia ako u sendvičovej platne spätného ventilu Z2S 10, ale aplikácie citlivé na tlakové špičky môžu ospravedlniť prémiu.

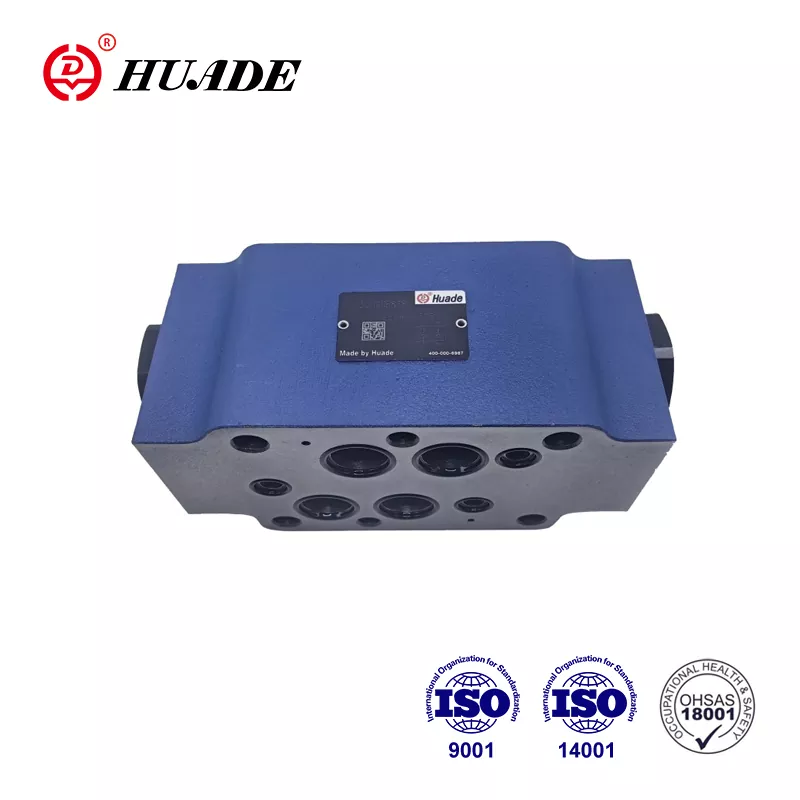

Huade HD Z2S 10 predstavuje možnosť priamej náhrady vyrábanú v Číne. Huade zachováva identické montážne rozmery, vzory portov a tlakové menovité hodnoty, pričom sa predáva za výrazne nižšie ceny. Mnohí používatelia úspešne nasadzujú ventily Huade v aplikáciách citlivých na náklady, kde prestoje prinášajú zvládnuteľné následky. Kritické bezpečnostné systémy však ťažia zo zavedených záznamov kvality a komplexnej technickej podpory spoločnosti Bosch Rexroth.
Starostlivo zvážte svoje priestorové obmedzenia. Sendvičová platňa Z2S 10 zvyšuje výšku stohu o 25 mm a celková obálka meria 162 mm x 57 mm. Overte si, či sa vaša montážna oblasť rozdeľovača alebo ventilu zhoduje s týmito rozmermi s dostatočnou vôľou pre hydraulické pripojenia a prístup k údržbe.
Sun Hydraulics vyrába pilotne ovládané spätné ventily v kazetovom štýle, ktoré ponúkajú alternatívu k dizajnom sendvičových dosiek. Aj keď nejde o priamu náhradu za Z2S 10, kazety Sun môžu dosiahnuť podobné funkcie s rôznymi dizajnmi rozvodov. Táto možnosť má zmysel predovšetkým pre nové návrhy systémov, a nie pre aplikácie dodatočnej montáže.
Variácie série a čísla dielov
Bosch Rexroth vyrába sendvičovú dosku spätného ventilu Z2S 10 v niekoľkých sériových označeniach. Séria 5X predstavuje súčasnú výrobu s tesnením NBR pre aplikácie s minerálnymi olejmi. Skoršie série ako 50 a 60 sa stále objavujú v starších systémoch, ale nové inštalácie by mali špecifikovať komponenty 5X pre najlepšiu dostupnosť dielov v budúcnosti.
Pridanie „V“ k číslu dielu špecifikuje tesnenia FKM namiesto štandardných tesnení NBR. Napríklad Z2S10-1-5X používa tesnenia z minerálneho oleja, zatiaľ čo Z2S10-1-5X/V používa tesnenia FKM určené pre fosfátový ester alebo syntetické kvapaliny. Tento rozdiel je dôležitý v aplikáciách, ako je ohňovzdorná hydraulika alebo systémy využívajúce biologicky odbúrateľné oleje šetrné k životnému prostrediu.
Konfigurácia blokovania sa zobrazí v čísle dielu ako písmenový kód. „A“ označuje blokovanie iba na porte A, „B“ blokuje iba port B a „AB“ blokuje oba porty. Väčšina aplikácií používa konfiguráciu AB, pretože poskytuje maximálnu flexibilitu pre rôzne návrhy obvodov. Jednoportové blokovanie slúži na špeciálne účely, kde potrebujete držať iba jednu stranu pohonu.
Trhací tlak sa zobrazí ako číselný kód: „1“ označuje 3 bary, „2“ označuje 5 barov, „3“ znamená 7,5 barov a „4“ označuje praskací tlak 10 barov. Nižšie tlaky na praskanie poskytujú prísnejšiu kontrolu, ale môžu umožniť väčší protitlak pred usadením. Vyššie praskacie tlaky lepšie tolerujú kolísanie tlaku v systéme, ale vyžadujú väčší pilotný tlak na otvorenie.
Úplné čísla dielov ako R900409844 alebo R900481624 identifikujú konkrétne konfigurácie Z2S 10 v objednávkovom systéme Bosch Rexroth. Pri objednávaní náhradných dielov vždy používajte tieto kompletné čísla dielov, aby ste sa uistili, že dostanete presne tú správnu špecifikáciu ventilu pre vašu aplikáciu. Všeobecné popisy alebo neúplné čísla dielov môžu viesť k chybným konfiguráciám.
Riešenie bežných problémov
Keď sendvičová platňa spätného ventilu Z2S 10 nedokáže udržať zaťaženie a umožňuje posun pohonu, niekoľko príčin si zaslúži vyšetrenie. Najprv skontrolujte, či pilotné porty nedostávajú neúmyselný tlak, ktorý otvára ventil. Prepojené riadiace vedenia alebo netesné smerové ventily môžu vyvinúť dostatočný tlak na otvorenie Z2S 10, aj keď očakávate, že sa zablokuje.
Skontrolujte kontamináciu hydraulickej kvapaliny odobratím vzorky oleja a jej analýzou na počet častíc. Dokonca aj jemné častice neviditeľné voľným okom môžu brániť správnemu utesneniu. Ak úrovne kontaminácie presahujú špecifikácie ISO 4406 20/18/15, vyčistite alebo vymeňte systémové filtre a zvážte pridanie jemnejšej filtrácie pred Z2S 10.
Starostlivo skontrolujte vzory vonkajšieho úniku. Netesnosti okolo drážok O-krúžkov naznačujú buď poškodené tesnenia, nesprávny uťahovací moment skrutiek alebo pokrivené montážne povrchy. Presakovanie oleja zo samotného tela ventilu naznačuje vnútorné poškodenie vyžadujúce úplnú výmenu ventilu. Nikdy sa nepokúšajte opravovať vnútorné komponenty v teréne, pretože požadovaná presnosť presahuje bežné možnosti dielne.
Ak sa Z2S 10 neuvoľní, keď použijete pilotný tlak, zmerajte skutočný tlak na pilotných portoch X a Y počas prevádzky. Potrebujete tlak presahujúci špecifikáciu praskacieho tlaku plus akékoľvek trenie v pilotných kanáloch. Nedostatočný riadiaci tlak je najčastejšou príčinou porúch uvoľňovania. Skontrolujte, či nie sú zablokované riadiace vedenia, poddimenzované riadiace kanály alebo nedostatočný tlak z vášho smerového ventilu.
Nezvyčajný hluk zo sendvičovej platne spätného ventilu Z2S 10 počas prevádzky zvyčajne naznačuje kavitáciu alebo strhávanie vzduchu. Skontrolujte, či si spoje nádrže udržiavajú správnu hladinu oleja a či sacie potrubie neprivádza vzduch. Poškodenie kavitácie môže rýchlo zničiť povrch sedla ventilu a taniera, čo si vyžaduje úplnú výmenu.
Budúci vývoj
Konštrukcia hydraulického systému sa naďalej posúva smerom k lepším monitorovacím a diagnostickým schopnostiam. Zatiaľ čo základná sendvičová platňa spätného ventilu Z2S 10 zostáva čisto mechanickou súčasťou, moderné systémy čoraz viac integrujú tlakové snímače a prevodníky polohy do ventilových potrubí. Tieto senzory poskytujú spätnú väzbu o činnosti ventilu a stave systému v reálnom čase bez toho, aby vyžadovali úpravy samotného Z2S 10.
Posun smerom k elektrohydraulickým systémom vytvára nové aplikácie pre pilotne ovládané spätné ventily. Elektrické servopohony zvládajú presné polohovanie, zatiaľ čo hydraulické obvody poskytujú vysokosilnú zálohu a Z2S 10 zabezpečuje hydraulické polohy pri prerušení napájania. Tento doplnkový vzťah rozširuje prípady použitia kompaktných spätných ventilov v hybridných energetických systémoch.
Environmentálne predpisy vedú k zmenám v zložení hydraulických kvapalín. Biologicky odbúrateľné oleje a alternatívy s nízkou toxicitou získavajú podiel na trhu, najmä v mobilných zariadeniach a na environmentálne citlivých miestach. Budúce špecifikácie Z2S 10 môžu zahŕňať tesniace materiály špeciálne optimalizované pre tieto nové typy tekutín nad rámec súčasných možností NBR a FKM.
Miniaturizácia v mobilnej hydraulike pokračuje, keďže výrobcovia zariadení sa snažia o zníženie hmotnosti a zlepšenie účinnosti. Z2S 10 už dobre slúži kompaktným aplikáciám, ale môžu sa objaviť ešte menšie varianty pre mikrohydraulické systémy v robotike a zariadeniach na presnú výrobu.
Výber
Výber sendvičovej platne spätného ventilu Z2S 10 začína výpočtom vašich požiadaviek na maximálny prietok. Ak vaše pohony potrebujú viac ako 80 litrov za minútu, väčšie modely Z2S 16 alebo Z2S 22 lepšie vyhovujú vašej aplikácii. Pre prietoky pod 80 litrov za minútu poskytuje Z2S 10 optimálny výkon v kompaktnom balení.
Ďalej určite svoj maximálny prevádzkový tlak. Tlak 315 barov Z2S 10 zvládne väčšinu priemyselných a mobilných aplikácií. Ak váš systém pracuje pod 150 bar, ste v rámci možností ventilu. Systémy, ktoré sa blížia alebo prekračujú 250 barov, vyžadujú starostlivú pozornosť všetkým komponentom systému vrátane správnej filtrácie a údržby tesnenia.
Starostlivo zvážte svoje priestorové obmedzenia. Sendvičová platňa Z2S 10 zvyšuje výšku stohu o 25 mm a celková obálka meria 162 mm x 57 mm. Overte si, či sa vaša montážna oblasť rozdeľovača alebo ventilu zhoduje s týmito rozmermi s dostatočnou vôľou pre hydraulické pripojenia a prístup k údržbe.
Kompatibilita s kvapalinami určuje výber materiálu tesnenia. Štandardné tesnenia NBR spoľahlivo fungujú s hydraulickými olejmi na báze ropy, ktoré tvoria väčšinu priemyselných a mobilných aplikácií. Kvapaliny na báze esterov fosforu, syntetická hydraulika alebo biologicky odbúrateľné oleje vyžadujú tesnenia FKM špecifikované pridaním označenia V k číslu dielu.
Či si vyberiete originálne komponenty Bosch Rexroth alebo kompatibilné alternatívy, ovplyvňujú rozpočet úvahy. Kritické bezpečnostné aplikácie, pri ktorých by porucha ventilu mohla spôsobiť zranenie alebo značné poškodenie majetku, oprávňujú prémiu za originálne vybavenie. Menej náročné aplikácie môžu akceptovať nákladovo optimalizované alternatívy od výrobcov, ako je Huade, bez ohrozenia prijateľnej spoľahlivosti.
Sendvičová platňa spätného ventilu Z2S 10 poskytuje osvedčený výkon v kompaktných hydraulických aplikáciách. Vďaka kombinácii spoľahlivého blokovania, pilotne ovládaného uvoľňovania a priestorovo úsporného formátu sendvičových dosiek je vhodný pre mobilné zariadenia, priemyselné stroje a špecializované výrobné systémy. Pochopenie špecifikácií, požiadaviek na inštaláciu a údržbu vám pomôže efektívne nasadiť tento ventil do vašich hydraulických okruhov.
