Po založení Huade spolupracoval s Rexrothom dvakrát. Huade® Check Valve SV sú cenovo dostupné náhrady za rovnakú sériu produktov spoločnosti Rexroth. Je konkurencieschopná s dobre známymi výrobkami s kvalitou a nižšou cenou. Továreň prešla ISO9001, ISO14001 a OH SAS18001. Je to dobre známa národná značka v Číne. V rámci záručného obdobia je bezplatné opraviť. Všetky kontrolné ventily prechádzajú prísnym testovaním pred opustením továrne, aby sa zabezpečilo vynikajúci a stabilný výkon. Hydraulické ventily Huade® sa vo vojenskom priemysle a ďalších oblastiach široko používajú kvôli vynikajúcemu výkonu.
|
Technické údaje |
||||||
|
Štýl |
10 |
16 |
20 |
25 |
30 |
|
|
Váha |
montáž subplate (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
závitové pripojenie (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Inštalačná poloha (MPA) |
Voliteľný |
|||||
|
Smer toku (MPA) |
Od A do B bez toho, od B do A cez otvor |
|||||
|
Prevádzkový tlak, max. (MPA) |
0,5 ~ 315 |
|||||
|
Kontrolný tlak, max (MPA) |
0,5 ~ 315 |
|||||
|
Riadiaci objem -port x (CM3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Kontrolné oblasti -A1 (CM3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-area A2 (CM3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-area A3 (CM3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-area A4 (CM3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Tlaková tekutina |
Minerálne oleje (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|||||
|
Rozsah teploty tlakovej kvapaliny （℃） |
-30 ～+80 |
|||||
|
Rozsah viskozity (MM2/s) |
2,8 až 500 |
|||||
Vlastnosti:
▶ Skontrolujte ventil riadený tekutinou
▶ Pre montáž subplate, montážny vzor na DIN 24 340
▶ Pripojenie podložky alebo skrutkového závitu
▶ S alebo bez únikového portu
▶ s predbežným otvorením alebo bez otvorenia
▶ Typ s predbežným otvorením, tlmenej dekompresie
▶ 4 Otváracie tlaky
▶ Porting Pattem to Din 24 340 FOM A, 1SO 4401 a CETOP-RP 121H
Aplikácia:
Pilotné kontrolné ventily SV sa používajú na izoláciu prevádzkových obvodov pod tlakom, pretože chránia pred znížením záťaže, keď dôjde k zlomeniu čiary alebo proti plaziacim pohybom hydraulicky uzamknutých ovládačov.
Kontrolné ventily SV sú kontrolné ventily ovládané hydraulickým pilotom v dizajne typu poppet, ktoré sa môžu otvoriť, aby sa umožnil nízky v oboch smeroch.
V podstate tieto ventily pozostávajú z krytu (1), poppet (2), kompresnej pružiny (3), kontrolnej cievky (4), ako aj pred otvorením, ako guľový popetový ventil (5).
Ventil umožňuje voľný tok od A do B, v smere počítadla je poppet (2) držaný na svojom sedadle tlakom systému, navyše k pružinovej sile.
Prostredníctvom tlakového pripojenia na ovládacom porte X je riadiaci piest (4) presunutý doprava. To tlačí Poppet (2) zo sedadla. Teraz môže mať ventil aj tok z B do A.
Aby sa zabezpečilo správne otvorenie ventilu pomocou riadiaceho piestu (4), je potrebný určitý minimálny regulačný tlak.
Tento ventil má ďalšie predbežné otvorenie. Prostredníctvom tlakového pripojenia na ovládacom porte X je riadiaci piest (4) tlačený doprava.
Toto najskôr tlačí loptu (5) a potom Poppet (2) zo sedadla. Teraz môže mať ventil aj tok z B do A. Kvôli predbežnému otvoru dochádza k tlakovej dekompresii tekutiny pod tlakom. Týmto možným tlakovým otrasom sa vyhýba

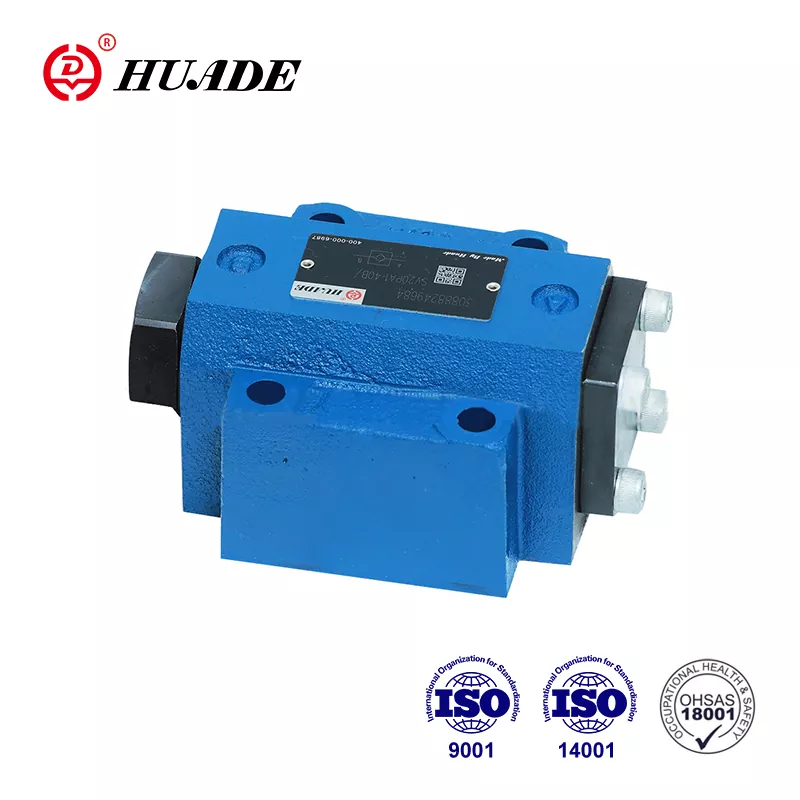

Výsledný pohľad na kontrolný typ ventilu SV. .PA
(bez únikového portu s predbežným otvorením)
