Predstavte si, že dirigujete orchester. Nehovoríte hudobníkom len to, aby hrali „nahlas“ alebo „potichu“ – dávate im jemné gestá rukou, ktoré hovoria „trochu jemnejšie“, „postupne hlasnejšie“ alebo „držia presne takú hlasitosť“. Hydraulický proporcionálny ventil je ako vodič pre hydraulickú kvapalinu a poskytuje nekonečne variabilné ovládanie namiesto „zapnutia“ alebo „vypnutia“.
Pre základy začnite sčo je proporcionálny ventil.
Analógia kaviarne
Predstavte si proporcionálny ventil, akým je kávovar na espresso vo vašej obľúbenej kaviarni. Barista nielen prepne prepínač, aby získal dokonalé espresso, ale postupne zvyšuje tlak, starostlivo kontroluje prietok a v reálnom čase robí úpravy podľa toho, ako sa káva extrahuje. Podobne proporcionálny ventil nepretržite upravuje svoju polohu na základe elektrickej spätnej väzby, aby dodával presne to správne množstvo hydraulickej energie.
Ako fungujú hydraulické proporcionálne ventily? Cesta krok za krokom
Poďme sledovať cestu ovládania od elektrického signálu k presnému hydraulickému pôsobeniu.
[Pozri podrobné vysvetlenieako fungujú proporcionálne ventily.]
1Riadiace centrum (riadiaci signál)
PLC (Programmable Logic Controller) alebo iný riadiaci systém vysiela elektrický signál – zvyčajne 0-10 voltov, 4-20 miliampérov, alebo dokonca digitálne príkazy cez priemyselné siete, ako je CANbus alebo Ethernet.
2Prekladač (proporcionálny solenoid)
Proporcionálny solenoid ventilu funguje ako prekladač, ktorý premieňa elektrickú energiu na mechanickú silu. Na rozdiel od bežných solenoidov, ktoré sú buď "napájané" alebo "bez energie", proporcionálne solenoidy vytvárajú silu, ktorá je priamo úmerná sile vstupného signálu.
3The Precision Mover (ventilová cievka)
Táto mechanická sila tlačí cievku ventilu - presne opracovaný valcový komponent - do presnej polohy. Keď sa cievka pohybuje, odkrýva rôzne veľké otvory (nazývané porty), ktoré riadia prietok tekutiny.
4Inteligentná spätná väzba (LVDT senzor)
Pokročilé proporcionálne ventily zahŕňajú LVDT (lineárny variabilný diferenciálny transformátor), ktorý neustále monitoruje polohu cievky. To vytvára uzavretý systém, ktorý automaticky koriguje vonkajšie poruchy, zmeny teploty a opotrebovanie.
Príklad zo skutočného sveta
Keď obsluha rýpadla posunie svoj joystick do polovice, proporcionálny ventil dostane 50% signál. Cievka sa presunie do polohy, ktorá umožňuje presne polovicu maximálneho prietoku do hydraulického valca, výsledkom čoho je plynulý, kontrolovaný pohyb ramena presne polovičnou rýchlosťou.
Proporcionálny ventil vs servoventil vs on/off ventil: dokonalé porovnanie
Pochopenie rozdielov medzi typmi ventilov je rozhodujúce pre správny výber:
| Funkcia | Zapínací/vypínací ventil | Proporcionálny ventil | Servoventil |
|---|---|---|---|
| Typ ovládania | Binárne (otvorený/zatvorený) | Nekonečné polohovanie | Ultra presné polohovanie |
| Čas odozvy | 10-100 milisekúnd | 5-50 milisekúnd | 1-10 milisekúnd |
| Presnosť | ±5-10% | ±1-3% | ±0,1-0,5% |
| náklady | 50 – 500 dolárov | 500 – 5 000 dolárov | 2 000 – 20 000 USD |
| Typické aplikácie | Jednoduché ovládanie zapnutia/vypnutia | Všeobecná automatizácia | Vysoko presné systémy |
| Údržba | Nízka | Stredná | Vysoká |
| Citlivosť na kontamináciu | Nízka | Stredná | Veľmi vysoká |
| Energetická efektívnosť | Chudák | Dobre | Výborne |
Kedy zvoliť jednotlivé typy
Ventily zapnuté/vypnuté vyberte, keď:
Jednoduché ovládanie štart/stop postačuje • Rozpočet je extrémne obmedzený • Vysoko znečistené prostredie • Zdroje údržby sú obmedzené
Vyberte si proporcionálne ventily, keď:
Potrebujete reguláciu rýchlosti/tlaku • Dôležitá je energetická účinnosť • Dôležitá je plynulá prevádzka • Vyžaduje sa mierna presnosť
Servoventily vyberte, keď:
Mimoriadne vysoká presnosť je kritická • Vyžaduje sa veľmi rýchla odozva • Rozpočet umožňuje špičkový výkon • Je možné udržiavať čisté prostredie
Typy hydraulických proporcionálnych ventilov: Nájdite svoju dokonalú zhodu
Podľa funkcie: Tri hlavné kategórie

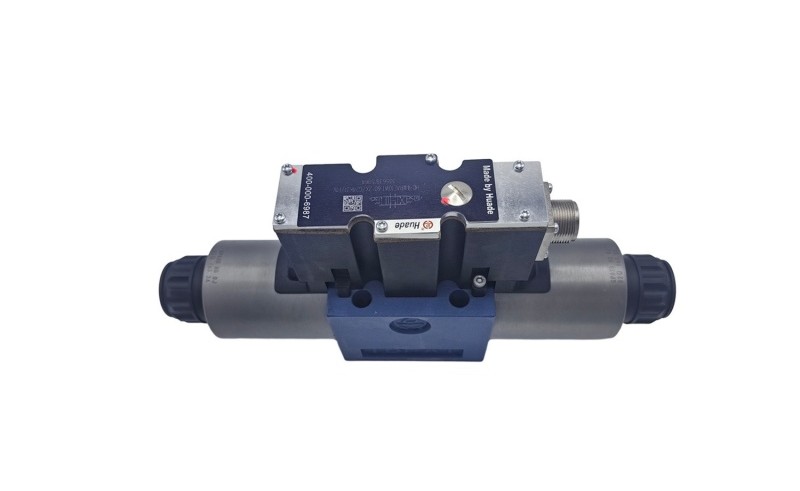

1. Proporcionálne smerové regulačné ventily
Čo robia:Ovládajte smer a rýchlosť hydraulických pohonov
Predstavte si to takto:Inteligentný dopravný kontrolér, ktorý nielen usmerňuje premávku, ale aj riadi rýchlostné limity
Bežné modely:Séria Bosch Rexroth 4WRA, séria Parker D1FB
Najlepšie pre:Obrábacie stroje, vstrekovanie, všeobecná automatizácia

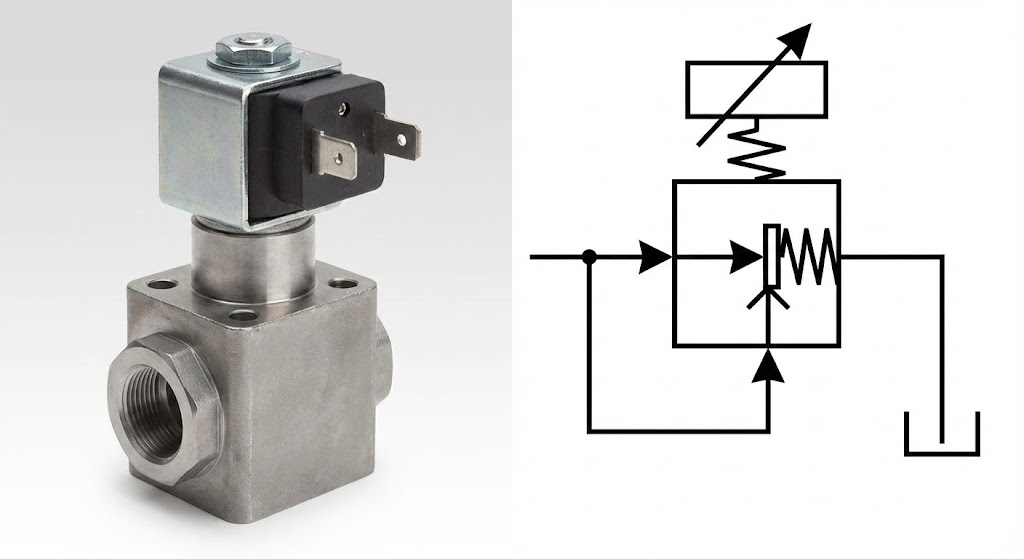

2. Proporcionálne tlakové regulačné ventily
Čo robia:Udržujte presný tlak v systéme bez ohľadu na požiadavky na prietok
Predstavte si to takto:Inteligentný regulátor tlaku vody, ktorý udržuje dokonalý tlak sprchy, aj keď niekto zapne umývačku riadu
Typy:Odľahčenie tlaku, znižovanie tlaku, ventily pre postupné tlaky
Najlepšie pre:Lisovacie operácie, upínacie systémy, tlakové skúšky
3. Proporcionálne prietokové regulačné ventily
Čo robia:Udržujte presné prietoky nezávislé od zmien tlaku
Predstavte si to takto:Systém tempomatu pre hydraulický prietok
Často zahŕňajú:Kompenzátory tlaku pre riadenie nezávislé od zaťaženia
Najlepšie pre:Riadenie rýchlosti, synchronizované operácie, meracie aplikácie
Podľa konštrukcie: Pochopenie mechaniky

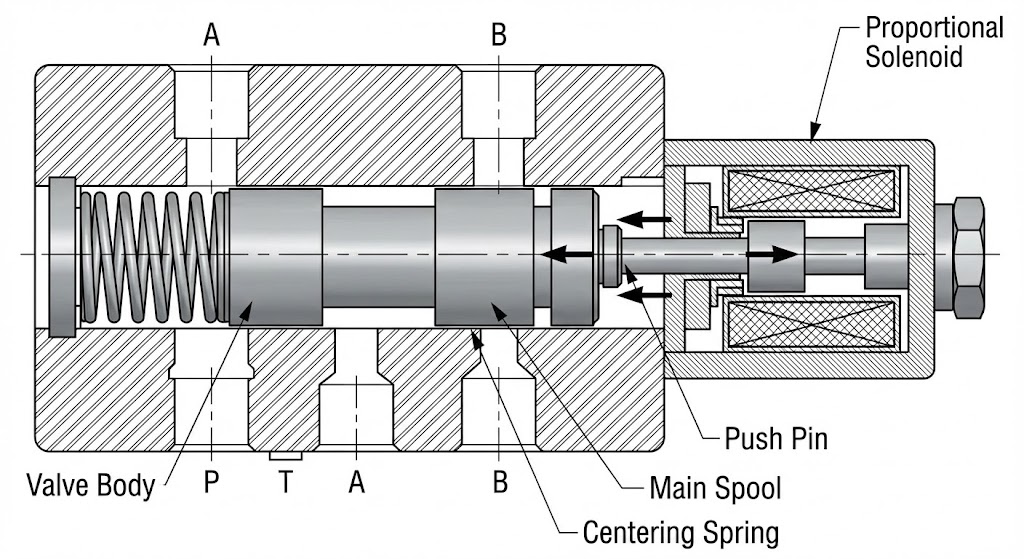

Priamočinné proporcionálne ventily
• Elektromagnet priamo pohybuje hlavnou cievkou
• Jednoduchšia konštrukcia, nižšie náklady
• Prietok zvyčajne do 100 GPM
• Menovitý tlak až 3 000 PSI
• Ideálne pre: Stredne veľké aplikácie so strednými požiadavkami na výkon

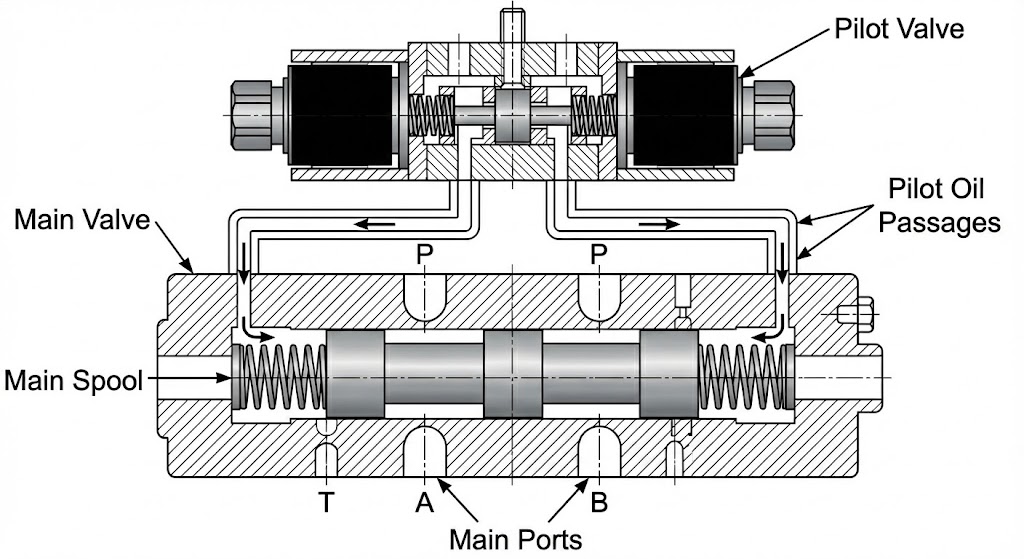

Pilotne ovládané proporcionálne ventily
• Malý riadiaci ventil riadi činnosť hlavného ventilu
• Vyššie prietokové a tlakové schopnosti
• Prietok až 500+ GPM
• Menovitý tlak až 5 000+ PSI
• Ideálne pre: Veľké priemyselné systémy a mobilné zariadenia
Výkonnostné charakteristiky, na ktorých záleží: Technický hlboký ponor
Pochopenie vzťahu medzi signálom a tokom
Srdcom výkonu proporcionálneho ventilu je, ako presne prevádza elektrické signály na hydraulický výstup. Kľúčové špecifikácie znamenajú:
Linearita (±0,5 % až ±3 %)
Predstavte si, že na milimetrový papier nakreslíte rovnú čiaru. Linearita meria, ako blízko sa skutočný výkon vášho ventilu blíži k dokonalej priamke. Lepšia linearita znamená predvídateľnejšie ovládanie.
Hysterézia (±0,5 % až ±5 %)
Toto meria rozdiel vo výstupe, keď sa priblížite k rovnakej žiadanej hodnote z rôznych smerov. Predstavte si to ako hru vo volante – menšia hysterézia znamená presnejšie ovládanie.
Opakovateľnosť (±0,1 % až ±2 %)
Ako dôsledne ventil vykonáva rovnakú operáciu? Je to ako požiadať basketbalistu o trestné hody – lepšia opakovateľnosť znamená spoľahlivejší výkon.
Čas odozvy (5 – 100 milisekúnd)
Ako rýchlo ventil reaguje na zmeny signálu? Pri dynamických aplikáciách rýchlejšia odozva zabraňuje nestabilite systému a zlepšuje výkon.
Matematika za mágiou: rovnice toku
Základná prietoková rovnica pre proporcionálne ventily je:
Q = Cd × A × √ (2ΔP/ρ)
kde:
Q = prietok
Cd = Koeficient výtoku
A = Oblasť otvorenia ventilu (riadená polohou cievky)
ΔP = rozdiel tlaku na ventile
ρ = hustota tekutiny
Táto rovnica ukazuje, prečo sú proporcionálne ventily také účinné: presným riadením oblasti (A) poskytujú presné riadenie prietoku bez ohľadu na zmeny tlaku.
Príbehy skutočných úspechov: Aplikácie, ktoré transformujú odvetvia
Prípadová štúdia 1: Revolúcia vstrekovania plastov
Výzva:Výrobca automobilových dielov zápasil s nekonzistentným vstrekovaním plastov, čo spôsobilo 20 % šrotovnosť a sťažnosti zákazníkov.
Riešenie:Implementácia proporcionálnych ventilov Moog D941 na reguláciu rýchlosti vstrekovania a tlaku.
Proces:
• Rýchlostná fáza: Ventil poskytuje rýchle, kontrolované vstrekovanie na vyplnenie 95 % formy
• Pack/Hold Phase: Bezproblémový prechod na presné ovládanie tlaku
• Fáza zotavenia: Kontrolované otáčanie skrutky na prípravu ďalšieho výstrelu
Prípadová štúdia 2: Presnosť mobilného zariadenia
Výzva:Zákazníci výrobcu žeriavov sa sťažovali na trhavé pohyby bremena spôsobujúce obavy o bezpečnosť a straty produktivity.
Riešenie:Systém proporcionálnych ventilov Danfoss PVG 48 s elektronickými joystickmi.
Transformácia:
• Predtým: Binárne ovládanie ventilu spôsobilo náhle spustenie/zastavenie
• Po: Plynulé zrýchlenie/spomalenie zodpovedajúce vstupu operátora
• Pokročilé funkcie: Load-sensing pre energetickú účinnosť, elektronické ovládanie pre presné polohovanie
Prípadová štúdia 3: Presnosť oceliarní
Výzva:Oceľová valcovňa potrebovala presnú reguláciu tlaku pre konzistentnú hrúbku produktu (tolerancia ± 0,01 mm).
Riešenie:Proporcionálne tlakové ventily ATOS DPZO s integrovanou spätnou väzbou.
Inovácia:
• Meranie hrúbky v reálnom čase sa vracia späť do riadenia ventilu
• Automatické nastavenie tlaku kompenzuje odchýlky materiálu
• Riadenie s uzavretou slučkou udržuje konzistentnú silu napriek zmenám rýchlosti
Výber správneho proporcionálneho ventilu: Váš sprievodca výberom
Krok 1: Definujte svoje systémové požiadavky
Kontrolný zoznam výkonnostných špecifikácií:
• Maximálny tlak v systéme: _____ PSI
• Požadovaný prietok: _____ GPM
• Rozsah prevádzkovej teploty: _____ až _____ °F
• Požiadavky na čas odozvy: _____ milisekúnd
• Potrebná presnosť: ±_____ %
• Typ riadiaceho signálu: Napätie / Prúd / Digitálny
Krok 2: Úvahy špecifické pre aplikáciu
Pre výrobné/priemyselné aplikácie:
• Zvážte ventily s integrovanou elektronikou (rad Bosch Rexroth 4WRA)
• Vyhľadajte komunikačné možnosti fieldbus
• Uprednostňujte opakovateľnosť a dlhodobú stabilitu
Pre mobilné zariadenia:
• Vyberte ventily dimenzované na vibrácie a nárazy (séria Danfoss PVG)
• Zvážte požiadavky na environmentálne tesnenie
• Vyhodnoťte spotrebu energie pre systémy napájané z batérie
Pre letectvo/kritické aplikácie:
• Vyberte ventily s redundantnými systémami spätnej väzby
• Zvážte špeciálne materiály pre extrémne teploty
• Vyhodnoťte charakteristiky režimu poruchy
