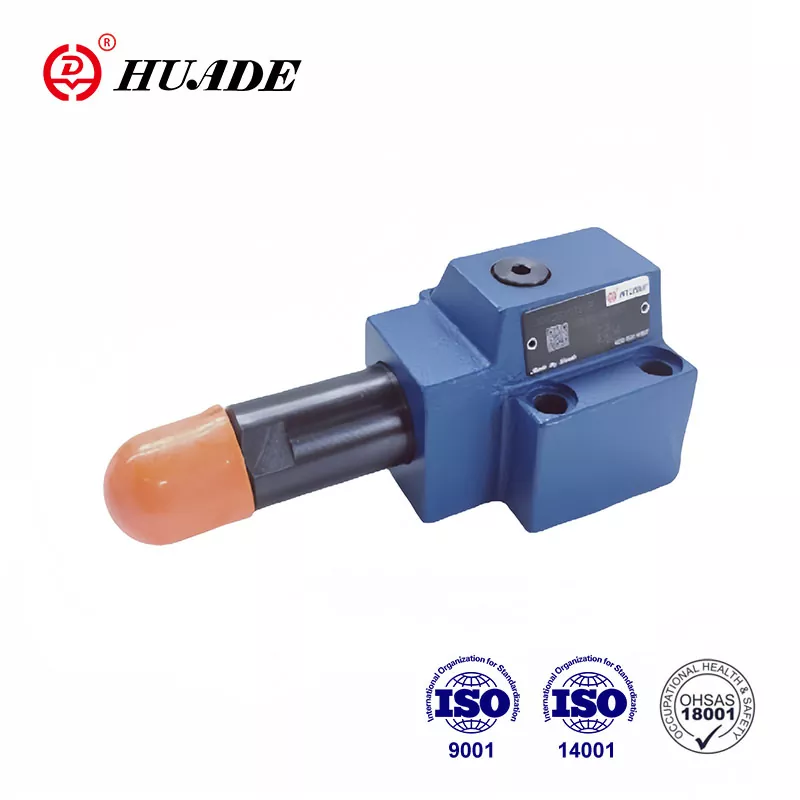

Tlaková sekvenčná ventil DZ 10 dp

Typ tlakovej sekvencie typu DZ 10 dp je priamy ovládací ventil tlakovej sekvencie. Používa sa na sekvenovanie druhého systému závislého od tlaku. Je divoko predávaný v Číne a v zahraničí s vysokou kvalitou a nižšou cenou. Huade® tlakový sekvenčný ventil plne v súlade s medzinárodnými normami v hydraulickom priemysle. Zavedením pokročilej technológie Rexroth sú hydraulické ventily Huade® kompatibilné s výkonom Rexroth.

Parameter produktu tlakovej sekvencie ventilu DZ 10 dp

Vlastnosť produktu a aplikácia tlakovej sekvencie ventilu DZ 10 dp

Vlastnosti:

▶ Pre montáž subplate

▶ 4 tlakové ratingy

▶ 4 nastavovacie prvky:

. Rotačný gombík

. Rukáv s šesťuholníkom a ochrannou čiapkou

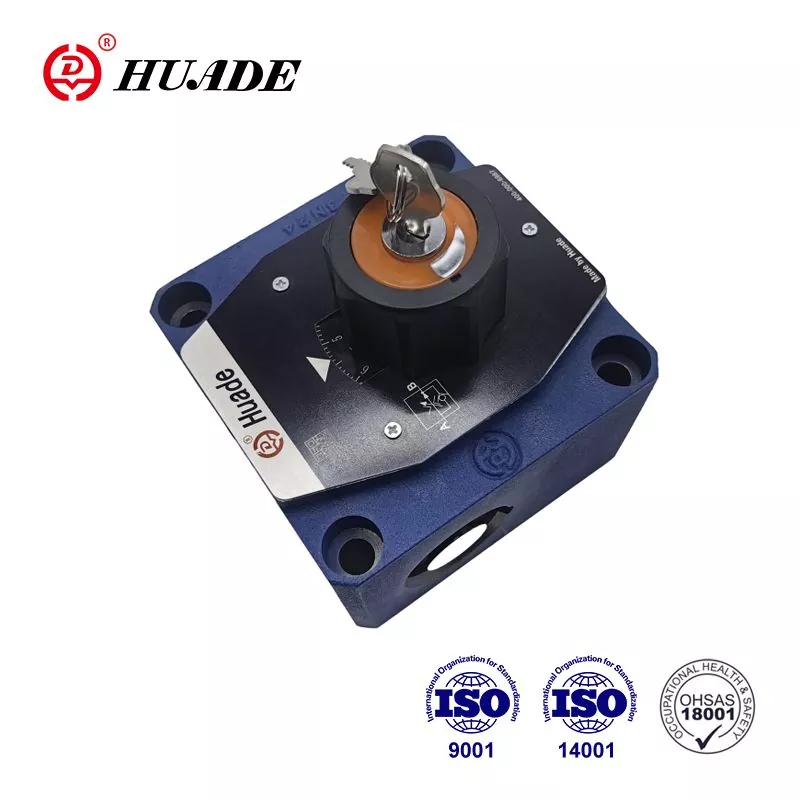

. Uzamykateľný rotačný gombík s mierkou

. Rotačný gombík s mierkou

▶ S pripojením tlakového rozchodu

▶ Skontrolujte ventil, voliteľný

▶ Montážny vzor na DIN 24 340, forma D, ISO 5781 a CETOP - RP 121H

Aplikácia:

Tento tlakový ventil DZ 10 dp sa môže široko používať v hydraulických systémoch zdvíhacích a prepravných strojov, stavebných strojov, priemyselných vozidiel, obrábacích strojov, lodí, metalurgie a iných zariadení.

Časť a symbol tlakového sekvenčného ventilu DZ 10 dp

Sekvenčný tlak je nastavený pomocou nastavovacieho prvku (1).

Kompresná pružina (2) drží regulačnú cievku (3) v počiatočnej polohe, ventil je uzavretý. Tlak v porte A je prítomný v ploche piestovej oblasti riadiacej cievky (3) oproti kompresnej pružine (2) prostredníctvom riadiaceho vedenia (4). Ak tlak dosiahne hodnotu nastavenú na kompresnej pružine (2), riadiaca cievka (3) sa presunie a otvára pripojenie A k B. Systém, ktorý je pripojený k portu B, je sekvenovaný bez tlaku v kanáli A pádom.

Riadiaci signál sa získa pomocou riadiaceho riadku (4) z portu A alebo externe prostredníctvom pripojenia X.

V závislosti od aplikácie ventilu môže byť vypúšťací olej z úniku prenášaný externe prostredníctvom pripojenia y alebo interne cez B.

Štruktúra DZ 10 dp 1 -40b

Symboly DZ 10 dp-10b
