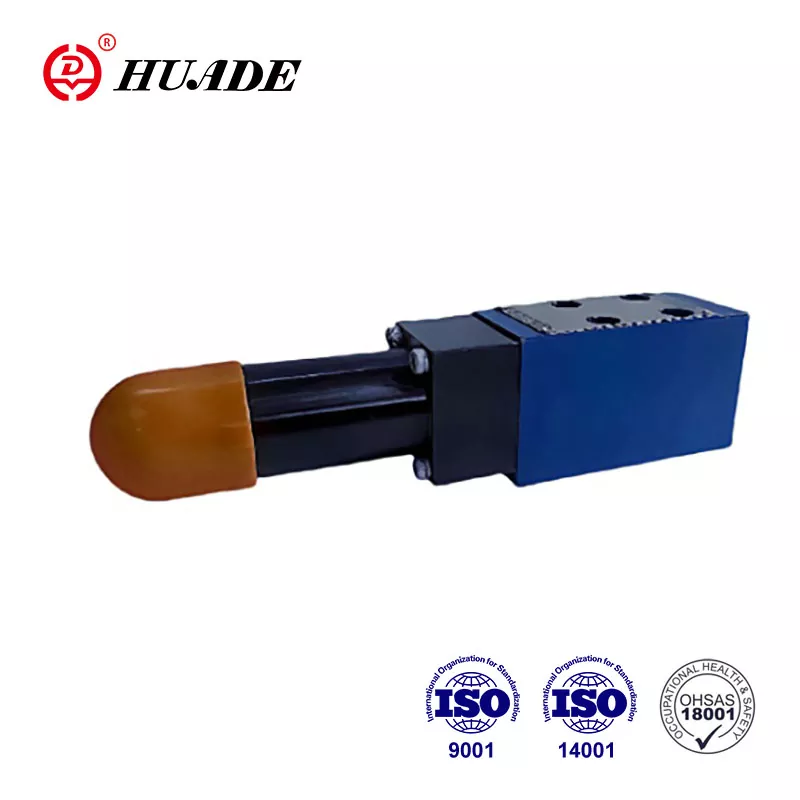

Tlakový sekvenčný ventil DZ 5 DP sa používa na nasmerovanie oleja do druhého systému pri nastavenom tlaku.
Vďaka zavedeniu pokročilej technológie Rexroth sú hydraulické ventily Huade® kompatibilné s Rexroth z hľadiska výkonu a kvality. Cena je rozumnejšia. Továreň má moderné výrobné zariadenia a prísne testovacie systémy z celého sveta, aby zabezpečili vynikajúci výkon produktov.
|
Technické údaje |
|
|
Vstupný tlak, port P, B (X） (MPa) |
až 210; bez spätného ventilu do 31.5 |
|
Výstupný tlak, port A (MPa) |
do 31.5 |
|
Protitlak, port T (MPa) |
na 6,0 |
|
Maximálny povolený prietok (L/min) |
do 30 |
|
Kvapaliny |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|
Rozsah viskozity (mm²/s) |
10~800 |
|
Rozsah teploty kvapaliny (℃) |
-30 až +80 |
|
Čistota tekutín (um) |
Čistota kvapaliny Maximálny povolený stupeň znečistenia kvapaliny podľa NAS 1638 Class 9 |
Vlastnosti:
▶ Pre montáž na pomocnú dosku
▶ Predná príruba
▶ 5 tlakových rozsahov
▶ 4 rôzne nastavovacie prvky
. Otočný gombík
. Rukáv so šesťhranom a ochranným uzáverom
. Uzamykateľný otočný gombík so stupnicou
. Otočný gombík so stupnicou
▶ Voliteľný spätný ventil
▶ Montážny vzor podľa DIN 24 340, tvar C pre pripojovacie dosky
Aplikácia:
Tento tlakový sekvenčný ventil DZ 5 DP môže byť široko používaný v hydraulických systémoch zdvíhacích a prepravných strojov, stavebných strojov, priemyselných vozidiel, obrábacích strojov, lodí, hutníckych a iných zariadení.
1. Sekcia a symbol sekvenčného tlakového ventilu DZ 5 DP
Ventily typu DZ 5 DP sú priamo ovládané sekvenčné ventily. Ventily tohto typu pozostávajú v podstate z puzdra (1), riadiacej cievky (2), pružín (3) a prvku na nastavenie tlaku (4), a ak je to potrebné, dodatočne spätného ventilu (5).
Tlak, pri ktorom ventilom prechádza olej, sa nastavuje na prvku nastavenia tlaku (4). Pružiny (3) držia riadiacu cievku (2) v počiatočnej polohe a ventil zostáva zatvorený. Tlak v prípojke P prechádza cez vŕtanie (6) a prúd (7) do pracovnej oblasti cievky na opačnom konci, ako sú ovládacie pružiny (3).
Keď tlak v porte P dosiahne nastavenú hodnotu, cievka sa posunie proti pružine a spojí port P s portom A.
Signál na to prechádza interne cez vŕtanie (6) z portu P.
Olej teraz prechádza do systému pripojeného k portu A, ale tlak v porte P neklesne.
Riadiaci olej môže byť privádzaný aj externe cez port B(X).
V závislosti od použitia ventilu môže byť spätný tok riadiaceho oleja externe cez port T(Y) alebo interne.
Aby sa umožnil voľný spätný tok oleja z portu A do portu P, môže byť v prípade potreby zahrnutý spätný ventil (5).
štruktúra DZ5DP-3-10B
Symboly DZ 5 DP-10B
