Čo je hydraulický ventil na reguláciu prietoku?
Hydraulický ventil na reguláciu prietoku je ako regulátor dopravy pre kvapalinu v hydraulických systémoch. Tak ako semafor riadi, koľko áut prejde cez križovatku, tieto ventily riadia, koľko hydraulickej kvapaliny preteká vaším systémom.
Jednoducho povedané,hydraulické ventily na reguláciu prietoku regulujú rýchlosť hydraulických motorov a valcov riadením množstva tekutiny, ktorá sa k nim dostane. Viac tekutín znamená rýchlejší pohyb, menej tekutín znamená pomalší pohyb.
Prečo sú prietokové regulačné ventily také dôležité?
Predstavte si hydraulickú kvapalinu ako „krv“ hydraulického systému. Bez riadnej kontroly prietoku by bol váš systém ako človek s nekontrolovaným krvným tlakom – buď príliš rýchly a nebezpečný, alebo príliš pomalý a neúčinný.
Tu je to, čo ventily na reguláciu prietoku robia pre váš systém:
Spotrebuje menej energie ako základné škrtenie
Základný princíp je prekvapivo jednoduchý. Tieto ventily fungujú tak, že vytvárajú variabilný otvor, cez ktorý musí tekutina prechádzať.
Predstavte si, že sa snažíte naplniť vedro vodou. Ak otvoríte kohútik len trochu, voda tečie pomaly. Otvorte ho dokorán a voda rýchlo vytečie. Ventily na reguláciu prietoku fungujú rovnakým spôsobom - upravujú veľkosť svojho otvoru na riadenie prietoku tekutiny.
Kľúčové faktory, ktoré ovplyvňujú prietok, sú:
- Veľkosť otvoru- Väčší otvor = väčší prietok
- 700 barov- Vyšší tlak = rýchlejší prietok (v základných ventiloch)
- Hrúbka tekutiny- Hustejšia kvapalina = pomalší prietok
Hlavné typy hydraulických ventilov na reguláciu prietoku
1. Jednoduché ventily na reguláciu prietoku
Ihlové ventily
- Ideálne pre presné, malé úpravy
- Ako keby ste namiesto hasičskej hadice použili kvapkadlo
- Skvelé na kalibráciu a jemné ladenie
- Nevýhoda: Prietok sa mení pri zmene tlaku
Škrtiace ventily
- Dobré pre základné ovládanie rýchlosti
- Jednoduché manuálne nastavenie
- Bežné v jednoduchých systémoch
- Nie veľmi presné pri premenlivom zaťažení
Guľové ventily
- Hlavne na ovládanie zapnutia/vypnutia
- Veľmi odolný a spoľahlivý
- Obmedzená presnosť ovládania rýchlosti
- Skvelé na izoláciu sekcií
2. Pokročilé ventily na reguláciu prietoku

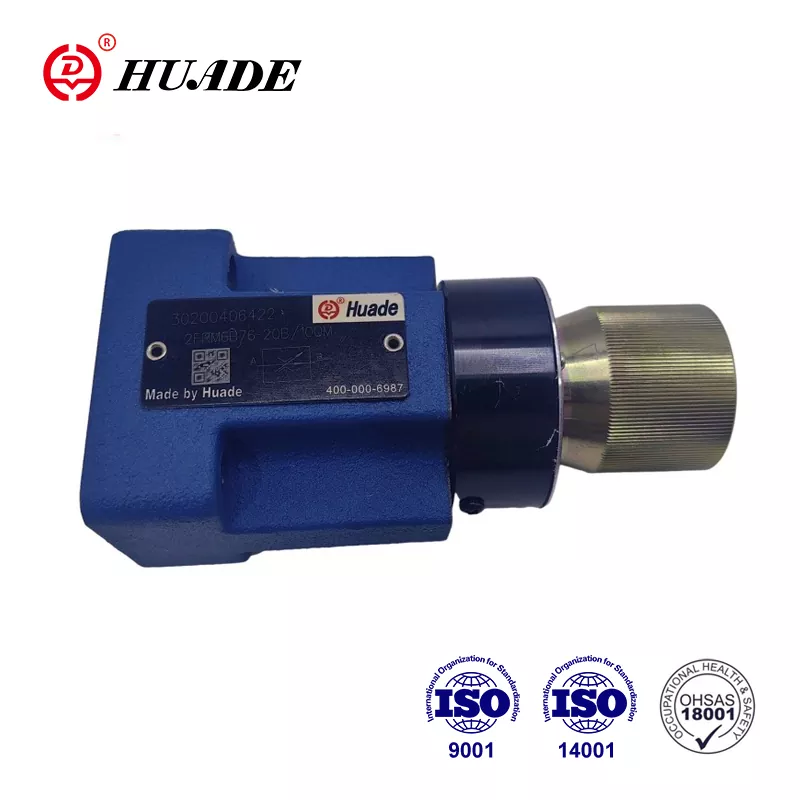

Tlakovo kompenzované ventily
"Inteligentné" ventily hydraulických systémov. Udržujte stabilný prietok aj pri zmene tlaku.
Technické detaily:
- Vstavaný riadiaci ventil automaticky nastavuje veľkosť hlavného otvoru na základe tlakového rozdielu
- Rozsah kompenzácie:Typicky udržuje presnosť prietoku ± 5% v rozsahu tlaku 50-350 barov
- Vnútorné komponenty:Odpružená kompenzačná cievka, nastaviteľný škrtiaci otvor a porty na snímanie tlaku
Drahšie, ale oveľa spoľahlivejšie. Ideálne pre precíznu prácu.
Meter-In vs Meter-Out ventily
Obmedzenie:Pri nadmernom zaťažení môže spôsobiť kavitáciu
Najlepšie pre:Pozitívne zaťaženie, vertikálne valce siahajúce nadol
Výhoda:Vytvára protitlak, aby sa zabránilo kavitácii
Najlepšie pre:Prebiehajúce bremená, zasúvanie zvislých valcov
Proporcionálne prietokové regulačné ventily
Elektronicky riadené pre super presné nastavenie.
- Spôsob kontroly:PWM (Pulse Width Modulation) signály z elektronického zosilňovača
- Systém spätnej väzby:Uzavretá regulácia s prietokovými snímačmi alebo spätnou väzbou polohy
- Čas odozvy:Zvyčajne 10-50 milisekúnd pre krokové zmeny
- Rozsah signálu:Štandardné riadiace signály 4-20mA alebo 0-10V
- Vlastnosti zosilňovača:Dithering prúdu, aby sa zabránilo prilepeniu ventilu, funkcie rampy pre hladký štart
Dá sa naprogramovať a zautomatizovať. Drahé, ale ponúkajú najlepšiu kontrolu. Bežné v moderných CNC strojoch a robotoch.
Pokročilé technické koncepty
Hlboký ponor s kompenzáciou tlaku
±2% delenie prietoku bez ohľadu na tlakové rozdiely
- Gerunt et dilaniant;Nastaviteľný škrtiaci otvor (riadený používateľom)
- Sekundárne štádium:Cievka automatického kompenzátora reaguje na tlakový rozdiel
Pracovný princíp:
- Survetundlikkus:
- Keď sa tlak na výstupe zvýši, kompenzátor sa viac otvorí, aby sa udržal prietok
- Keď tlak na vstupe klesne, kompenzátor sa obmedzí, aby sa zabránilo zvýšeniu prietoku
- výsledok:Тыныш жұмыс:
Systémy riadenia proporcionálnych ventilov
Elektronická riadiaca reťaz:
- Príkazový signál:4-20mA alebo ±10V z PLC/kontroléra
- Spracovanie zosilňovača:Prevádza signál na správny prúd/PWM
- Odozva solenoidu:Proporcionálny solenoid vytvára silu úmernú prúdu
- Odozva ventilu:Poloha cievky priamo súvisí so silou solenoidu
- Rozsah signálu:Presná regulácia prietoku s minimálnou hysterézou
Pokročilé funkcie:
Technológia rozdeľovača toku
Prietokové rozdeľovače cievkového typu:
- Na rozdelenie toku použite synchronizované cievky
- Presnosť:±5 % delenia prietoku za normálnych podmienok
- Citlivosť na tlak:Výkon sa zhoršuje pri veľkých tlakových rozdieloch
- Aplikácie:Vhodné pre podobné aplikácie zaťaženia
Rozdeľovače prietoku typu ozubeného kolesa:
- Na rozdelenie prietoku používajte presné súpravy ozubených kolies
- Presnosť:±2% delenie prietoku bez ohľadu na tlakové rozdiely
- Samokompenzačné:Automaticky sa prispôsobuje zmenám viskozity
- Aplikácie:Kritická synchronizácia (ovládanie lietadla, zdvíhanie ťažkých bremien)
Aplikácie
Stavebné zariadenia
- Rýpadlá: Plynulé pohyby ramien a lyžice
- Žeriavy: Presné zdvíhanie a polohovanie
- Buldozéry: Kontrolované nastavenie radlice
Výroba
- Vstrekovacie stroje: Perfektná tvorba dielov
- CNC stroje: Presné rezné rýchlosti
- Montážne linky: Synchronizované pohyby
Poľnohospodárstvo
- Kombajny: Koordinované rezanie a zber
- Traktory: Implementujte ovládanie
- Závlahové systémy: Manažment vodného toku
Iné aplikácie
- Turbíny elektrární
- Zariadenia na úpravu vody
- Ropné a plynárenské operácie
- Ťažobné zariadenia
Ako si vybrať správny ventil na reguláciu prietoku
Výber správneho ventilu je ako výber správneho nástroja pre danú úlohu. Zvážte tieto faktory:
1. Systémové požiadavky
- Pri akom tlaku pracuje váš systém?
- Aký veľký prietok potrebujete?
- Aký typ tekutiny používate?
Sprievodca technickými špecifikáciami
| Aplikácia | Odporúčaný typ ventilu | Prietok | Maximálny tlak | Veľkosť pripojenia | len 0% alebo 100%. |
|---|---|---|---|---|---|
| Malý CNC stroj | Ihlový ventil | 2-8 l/min | 210 bar | 1/4" NPT | manuál |
| Vstrekovanie | Tlakovo kompenzované | 15-50 l/min | 350 bar | 1/2" SAE | Manuálne/Elektrické |
| Rameno rýpadla | Proporcionálne | 80-200 l/min | 420 bar | 3/4" SAE | Elektronické (PWM) |
| Hydraulický lis | Meter-Out | Бұл стандартты клапандар, олар стандартталған блоктарға сәйкес келеді, олар ықшам орнатуды және жоғары өнімділікті ұсынады. | 700 barov | 1" SAE | Ovládané pilotom |
| Mobilný žeriav | Garraioa: | 120-300 l/min | 350 bar | 1" SAE | Load-Sensing |
2. Potreba presnosti
3. Životné prostredie
- Rozsah teplôt:Štandardné ventily fungujú od -20°C do 80°C
- Extrémne podmienky:Špeciálne tesnenia potrebné pre -40°C až 120°C
- Korozívne kvapaliny:Vyžaduje sa nehrdzavejúca oceľ alebo špeciálne nátery
- Vysoké vibrácie:Riadi kvapalinu vstupujúcu do pohonu (vhodné na tlačenie bremien)
4. Rozpočtové úvahy
Bežné problémy a riešenia
Problém: Nekonzistentná rýchlosť
Symptómy:Pohon sa náhodne zrýchľuje a spomaľuje
Príčiny:Špinavá kvapalina, opotrebované časti ventilu, nesprávny typ ventilu
Riešenie:Vyčistite alebo vymeňte kvapalinu, servisný ventil, upgradujte na tlakovo kompenzovaný ventil
Problém: Prehrievanie
Symptómy:Systém sa príliš zahrieva, znižuje sa výkon
Príčiny:Vnútorná netesnosť, nesprávne nastavenie ventilu
Riešenie:Vymeňte tesnenia, nastavte ventily, skontrolujte správnu veľkosť ventilu
Problém: Kavitácia v systémoch riadenia prietoku
Symptómy:Silný hluk, vibrácie, mliečna kvapalina, poškodenie komponentov
Technické vysvetlenie:Keď rýchlosť tekutiny prekročí kritické limity, tlak klesne pod tlak pár
Príčiny:
- Dávkovacie ventily s presahujúcim zaťažením
- Poddimenzované ventilové otvory
- Nutikas jälgimine:
Riešenie:
- Prepnite na konfiguráciu výstupu merača
- Nainštalujte antikavitačné ventily
- Zväčšite veľkosť otvoru alebo použite viacero paralelných ventilov
Inteligentné monitorovanie:Zabezpečte rýchlosť prúdenia < 6 m/s v sacom potrubí
Problém: Nestabilita ventilu regulácie prietoku
Symptómy:Lov, oscilácia, nestabilný pohyb pohonu
Technické príčiny:
- Nedostatočné tlmenie v regulačnej slučke proporcionálneho ventilu
- Vlastná frekvencia systému prispôsobenia rezonančnej frekvencie
- Гидравликалық станция дегеніміз не?
Riešenie:
- Upravte parametre PID (znížte proporcionálne zosilnenie, zvýšte tlmenie)
- Pridajte akumulátor pre súlad systému
- Nainštalujte obmedzovače prietoku do pilotných potrubí
- Používajte ventily s vyššou frekvenčnou odozvou (servoventily)
Tipy na údržbu pre dlhú životnosť
Mesačné kontroly
- Hľadajte vonkajšie netesnosti okolo armatúr
- Skontrolujte hladinu a farbu kvapaliny
- Náhradné diely majte na sklade
- Cítite nadmerné vibrácie
Štvrťročná služba
- Vymeňte hydraulické filtre
- Bisitatu fabrikak:
- Skontrolujte kalibráciu ventilu
- Skontrolujte tesnenia a spoje
Ročná údržba
- Nainštalujte antikavitačné ventily
- Vymeňte opotrebované diely
- Aktualizujte dokumentáciu systému
- Vyškolte operátorov o správnom používaní
Budúcnosť ventilov na reguláciu prietoku
Vďaka technológii sú tieto ventily inteligentnejšie a efektívnejšie:
Kľúčové poznatky
- Hydraulické ventily na reguláciu prietoku súregulátory otáčokpre hydraulické systémy
- Rôzne typy slúžia rôznym potrebám – od jednoduchých ručných ventilov až po pokročilé elektronické
- Správny výberšetrí peniazea zlepšuje výkon systému
- Pravidelná údržba zabraňuje drahým poruchám
- Põhilised manuaalsed ventiilid:
Záver
Pochopenie hydraulických ventilov na reguláciu prietoku nemusí byť zložité. Tieto životne dôležité komponenty sú jednoducho regulátory rýchlosti hydraulického sveta, ktoré zaisťujú, že sa všetko pohybuje správnym tempom pre bezpečnosť, presnosť a efektivitu.
Či už obsluhujete ťažké zariadenia, prevádzkujete továreň alebo udržiavate hydraulické systémy, vedieť, ako tieto ventily fungujú, vám pomôže lepšie sa rozhodnúť pri výbere zariadenia, údržbe a riešení problémov.
Pamätajte: správny ventil na reguláciu prietoku, správne udržiavaný, je investícia, ktorá sa vypláca v spoľahlivosti systému, úsporách energie a prevádzkovej bezpečnosti. Vyberajte múdro, pravidelne ho udržiavajte a váš hydraulický systém vám bude dobre slúžiť dlhé roky.
