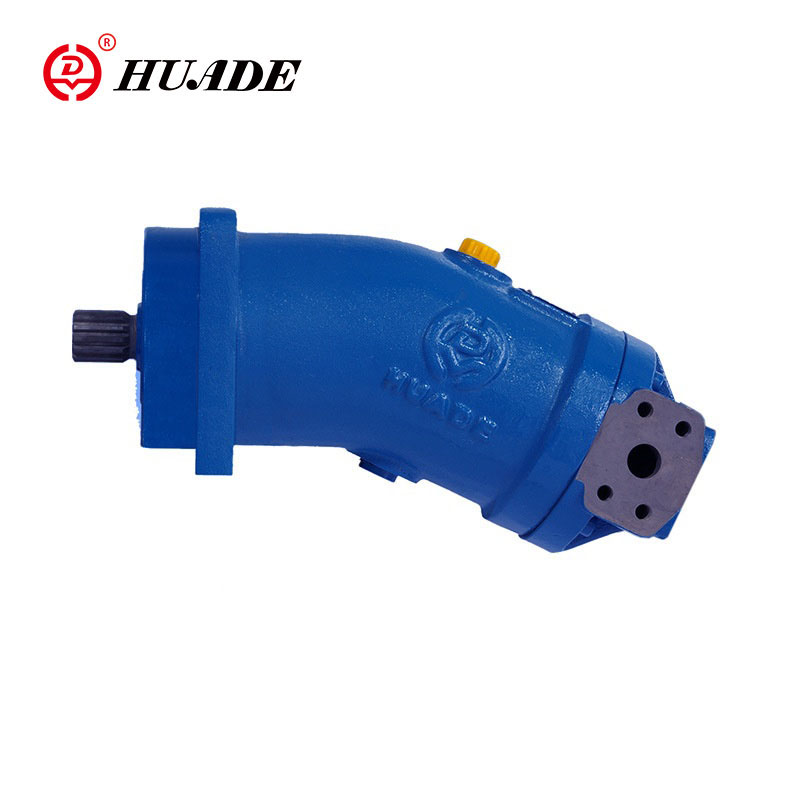

Axiálne piestové pevné čerpadlo A2FO

Pevné čerpadlo Huade značky A2FO je vhodné pre hydrostatické pohony v otvorenom okruhu. Na základe koncepcie úspory energie a ochrany životného prostredia spoločnosť Huade Hydraulic usilovne pracuje na tom, aby poskytla zelené axiálne piestové pevné čerpadlo. Čerpadlo série A2FO sa vyznačuje malými rozmermi, vysokou účinnosťou a úsporou energie, čo je ideálna voľba pre zákazníka.

Parametre produktu axiálneho piestového pevného čerpadla A2FO

■Tesnenie hriadeľa...Prípustné tlakové zaťaženie

▶Životnosť tesnenia hriadeľa je ovplyvnená otáčkami jednotky axiálneho piestu a vypúšťacím tlakom skrine (tlak skrine).

▶Pri normálnej prevádzkovej teplote sa nesmie trvalo prekračovať stredný tlakový rozdiel 2 bary medzi skriňou a okolitým tlakom.

▶Pre vyšší diferenčný tlak pri znížených otáčkach, pozri obrázok.

Okamžité tlakové skoky (t < 0,1 s) až do 10 barov sú povolené. Životnosť tesnenia hriadeľa klesá so zvyšujúcou sa frekvenciou tlakových špičiek.

▶Tlak v puzdre musí byť rovnaký alebo vyšší ako tlak okolia.

■Statická charakteristika

♦Veľkosti 10 až 200

♦Veľkosti 250 až 500

POZNÁMKA:Hodnoty platia pre okolitý tlak Pabs = 1 bar

■Rozsah teplôt

▶Hriadeľovú upchávku FKM možno použiť pre teploty vypúšťania skrine od -25 ℃ do +115 ℃

▶Pre prípady použitia pod -25 °C je potrebná hriadeľová upchávka NBR (prípustný teplotný rozsah: -40 °C až +90 °C). Pri objednávke uveďte hriadeľovú upchávku z NBR čistým textom. Kontaktujte nás.

■ Smer toku

■ Ložisko s dlhou životnosťou

▶Veľkosti 250~500

▶Pre dlhú životnosť a použitie s HF hydraulickými kvapalinami. Identické vonkajšie rozmery ako motor so štandardnými ložiskami. Následná prestavba na ložiská s dlhou životnosťou je možná.

▶Odporúča sa preplachovanie ložísk a puzdra cez prípoj U.

▶Preplachovací prietok...odporúča sa

Porty	Port pre	Diagram
A,B	Pracovný prístav
S	Nasávací otvor
T	Odtokový port
U (veľkosti 250~500)	Preplachovací port

Vlastnosti produktu a použitie axiálneho piestového pevného čerpadla A2FO

Veľkosti 5~500 Séria 6 Menovitý tlak 400 bar Maximálny tlak 450 bar

Vlastnosti:

▶ Pevné čerpadlo s rotačnou skupinou axiálnych kužeľových piestov v prevedení ohnutej osi, pre hydrostatické pohony v otvorenom okruhu

▶ Na použitie v mobilných a stacionárnych aplikáciách je prietok úmerný rýchlosti pohonu a zdvihovému objemu

▶ Ložiská hnacieho hriadeľa sú dimenzované na požiadavky na životnosť ložísk, ktoré sa bežne vyskytujú v týchto oblastiach

▶ Vysoká hustota výkonu, Malé rozmery, Vysoká celková účinnosť, Ekonomický dizajn, Jednodielny kužeľový piest s piestnymi krúžkami na tesnenie

Aplikácia:

Axiálne piestové pevné čerpadlo A2FO je vhodné pre mobilné stroje alebo priemyselné oblasti.
