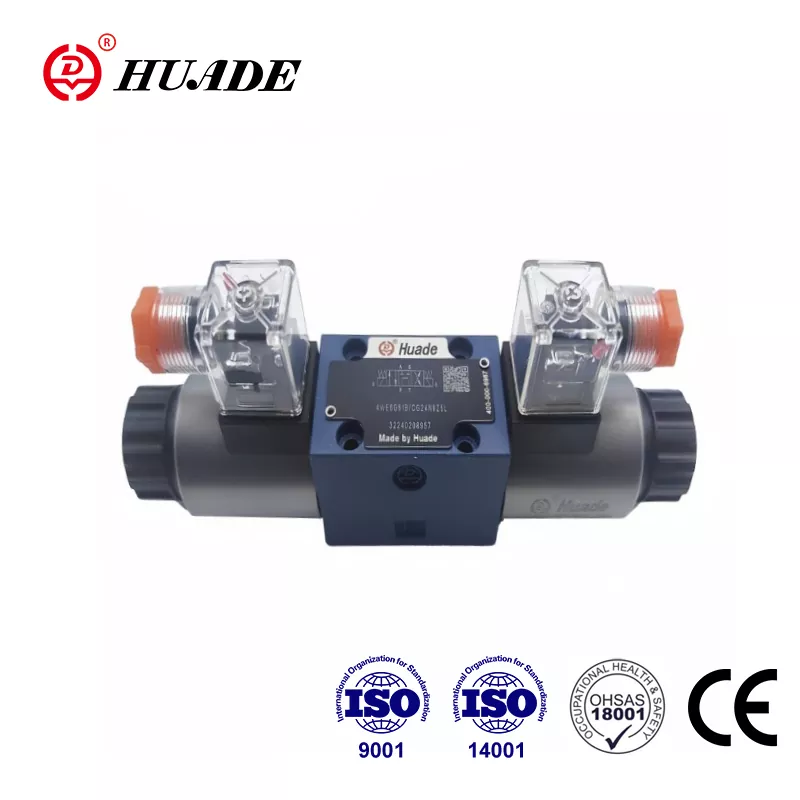

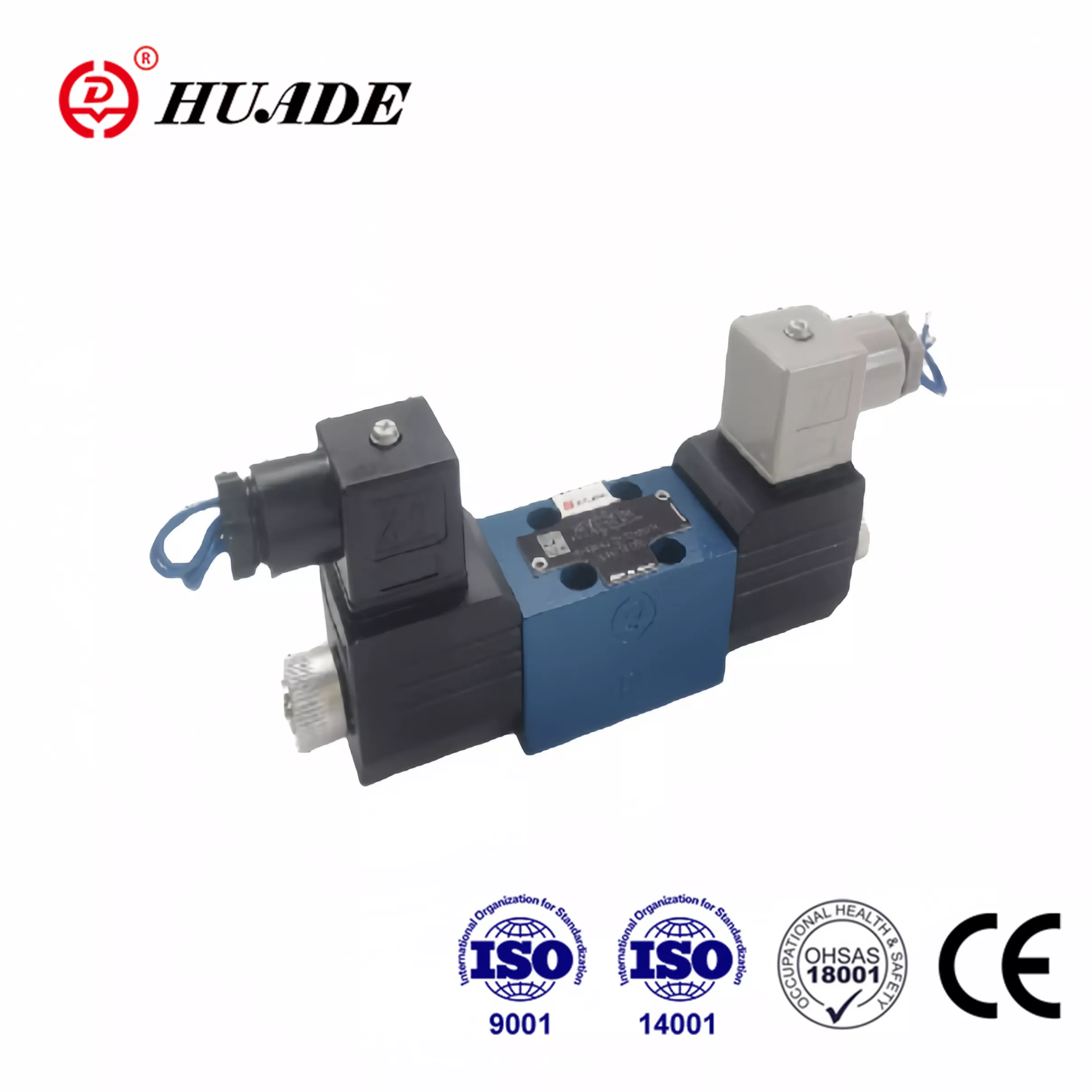

Keď ľudia hľadajú „smerový regulačný ventil WE 4 pre Rexroth“, zvyčajne sa pozerajú na jeden z najbežnejších hydraulických komponentov v priemyselných strojoch. Názov však môže byť trochu mätúci. To, čo väčšina ľudí v skutočnosti myslí pod pojmom „WE 4“, je ventil série Rexroth WE 6 so 4-cestnou funkciou. "4" sa vzťahuje na štyri hlavné porty na ventile, zatiaľ čo "6" vám hovorí o označení veľkosti, ktoré zodpovedá priemyselnému štandardu NG6 alebo CETOP 3 montážnemu vzoru.
Tento rozdiel je dôležitý, pretože ak objednávate diely alebo navrhujete systém, musíte presne vedieť, s čím pracujete. Smerový regulačný ventil Rexroth v tejto kategórii je ťahúňom v hydraulických systémoch už niekoľko desaťročí a existujú dobré dôvody, prečo zostáva populárny aj dnes.
Čím je ventil Rexroth WE 6 výnimočný
Smerový regulačný ventil Rexroth WE 6 vyniká v preplnenom poli hydraulických ventilov, pretože v kompaktnom balení obsahuje seriózny výkon. Tento ventil dokáže zvládnuť tlaky až do 350 barov, čo je približne 5 076 psi, a prietoky až 80 litrov za minútu, keď používate verziu solenoidom na jednosmerný prúd. Pre solenoid striedavého prúdu to klesne na 60 litrov za minútu, ale to je stále dosť pre väčšinu priemyselných aplikácií.
Ventil využíva to, čo sa nazýva dizajn priamo pôsobiaceho elektromagnetu s mokrým kolíkom. Bez toho, aby to bolo príliš technické, to znamená, že elektromagnetická cievka je umiestnená v hydraulickom oleji, čo pomáha ochladzovať ho a robí ho tichším. Olej tiež maže pohyblivé časti, čo predlžuje životnosť ventilu. To sa líši od niektorých lacnejších návrhov, kde solenoid sedí mimo oleja a je teplejší.
To, čo skutočne odlišuje tento smerový regulačný ventil, je to, ako spĺňa medzinárodné normy. Montážny vzor sa riadi normou ISO 4401-03-02-0-05, ktorá je rovnaká ako americká norma NFPA D03. Táto štandardizácia znamená, že môžete vymeniť ventil Rexroth za ventil NG6 inej značky bez výmeny montážnej dosky alebo potrubia. To je veľký problém, keď vykonávate údržbu staršieho zariadenia alebo sa snažíte rýchlo získať diely.
Pochopenie 4-cestnej funkcie
Keď hovoríme o 4-cestnom smerovom riadiacom ventile, opisujeme, ako ventil riadi hydraulický prietok. Ventil má štyri hlavné porty, zvyčajne označené P, T, A a B. Port P sa pripája k vašej pumpe a privádza tlakovú hydraulickú kvapalinu. Port T sa pripája k vašej nádrži a je miestom, kde sa vracia kvapalina. Porty A a B sa pripájajú k vášmu hydraulickému valcu alebo motoru.
Ventil Rexroth WE 6 môže byť nakonfigurovaný ako 4/3 ventil, čo znamená štyri porty a tri polohy, alebo 4/2 ventil so štyrmi portami a dvoma polohami. Trojpolohová verzia je bežnejšia, pretože vám dáva neutrálnu stredovú polohu, kde sa ventil vráti, keď vypnete elektrický signál.
Rôzne stredové pozície robia rôzne veci. Uzavretý stred, ktorý Rexroth nazýva cievka "C", blokuje všetky porty v strednej polohe, ale spája A a B s nádržou. To je užitočné, keď potrebujete držať náklad na mieste. Otvorený stred, označený ako "G" alebo "T" v systéme Rexroth, spája čerpadlo priamo s nádržou v neutrálnej polohe, zatiaľ čo blokuje A a B. To je to, čo by ste použili pri zubovom čerpadle s pevným objemom, pretože to umožňuje čerpadlu odľahčiť, keď sa nič nehýbe.
Konfigurácia cievky "E" je tiež populárna. Blokuje čerpadlo, ale spája A, B a T spolu v strede. A ak potrebujete maximálnu prídržnú silu, cievka "H" úplne zablokuje všetky štyri porty v neutrálnej polohe. To je to, čo strojári používajú na upínanie obrobku, pretože po nastavení svorky prakticky nedochádza k úniku.
Ako sa ventil Rexroth porovnáva s konkurenciou
Trh so smerovými regulačnými ventilmi NG6 je konkurenčný a Parker Hannifin a Eaton Vickers ponúkajú podobné produkty. Všetky tri hlavné značky vyrábajú ventily, ktoré sa fyzicky zamieňajú, pretože sa riadia rovnakým štandardom CETOP 3. Vďaka tomu bude vaše rozhodnutie o kúpe závisieť od detailov výkonu, ceny a rýchlosti, ako môžete ventil získať.
Rexroth WE 6 a Vickers DG4V-3 dosahujú maximálny výkon 80 litrov za minútu a 350 barov na hlavných portoch. Séria Parker D3W si nárokuje vyššiu prietokovú kapacitu, až 150 litrov za minútu pri rovnakej stope D03. Na tom môže záležať, ak posúvate limity, ale pre väčšinu aplikácií poskytuje ventil Rexroth dostatok kapacity.
Jednou z oblastí, kde sa rozdiely prejavujú, je menovitý tlak v hrdle nádrže. Ventil Rexroth zvyčajne umožňuje pre určité typy cievok protitlak 160 barov na porte T. Parker D3W dosahuje až 210 barov a vysokovýkonná verzia Vickers DG4V-3 zvláda 207 barov. Ak máte dlhé spätné vedenia alebo potrebujete zvládnuť spätný tlak, môže to ovplyvniť váš výber.
Z hľadiska ceny sa smerový regulačný ventil Rexroth zvyčajne pohybuje okolo 255 GBP za základnú jednotku, hoci ceny sa líšia v závislosti od konfigurácie a miesta nákupu. Tieto ventily môžete nájsť prostredníctvom priemyselných distribútorov, na eBay pre použité alebo prebytočné jednotky a prostredníctvom hlavných dodávateľov, ako je RS Online.
Prečo na čistote tekutín záleží viac, ako si myslíte
Tu je niečo, čo mnohých ľudí zaskočí na ventil Rexroth WE 6. Napriek tomu, že je odolný a zvládne tlak 350 barov, je prekvapivo citlivý na znečistený hydraulický olej. Presné uloženie medzi cievkou a vývrtom je to, čo umožňuje utesnenie ventilu pri vysokom tlaku, ale tá istá tesná vôľa, zvyčajne medzi 3 a 13 mikrónov, znamená, že častice môžu uviaznuť.
Keď sa nečistoty dostanú do tejto malej medzery, vytvoria to, čo priemysel nazýva prisatie cievky alebo bahno. Cievka sa zasekne a nepohne sa, aj keď je solenoid pod napätím. Ak používate solenoidy striedavého prúdu, môže to v skutočnosti vypáliť cievku, pretože zostane v režime vysokého nábehového prúdu namiesto poklesu na udržiavací prúd, keď sa cievka pohne.
Spoločnosť Rexroth uvádza, že váš hydraulický systém by mal dodržiavať triedu čistoty ISO 4406 20/18/15. To nie je len návrh. Dobrá filtrácia a ochrana pred kontamináciou vo vašom systéme je pravdepodobne tou najdôležitejšou vecou, ktorú môžete urobiť, aby vaše smerové ventily fungovali spoľahlivo. Je to dôležitejšie ako nákup najdrahšieho ventilu alebo prepracovanie elektrických ovládacích prvkov.
Správna rutina údržby zahŕňa kontrolu filtračných prvkov na základe tlakového rozdielu, udržiavanie chladného oleja a uistenie sa, že sa voda nedostane do systému. Staré hydraulické príslovie hovorí, že udržujte svoj olej „čistý, chladný a suchý“, a to je skutočne kľúčom k dlhej životnosti ventilu.
Elektrické pripojenia a ochrana
Ventil Rexroth WE 6 sa dodáva s rôznymi možnosťami napätia. Môžete získať 24 V DC, ktoré je bežné v mobilných zariadeniach a novších priemyselných strojoch. K dispozícii je tiež 230 V AC pre staršie priemyselné systémy a 110 V DC pre niektoré špecializované aplikácie. Solenoidy striedavého a jednosmerného prúdu sú zameniteľné na rovnakom telese ventilu, čo vám poskytuje flexibilitu, ak inovujete systém.
Keď vypnete napájanie solenoidového ventilu, generuje sa napäťová špička. Toto je len fyzika, ktorá však môže spôsobiť problémy s riadiacou elektronikou, ak s ňou nebudete správne zaobchádzať. Buď potrebujete externú prepäťovú ochranu vo vašom elektrickom paneli, alebo si môžete objednať ventil s konektorom, ktorý má zabudované odrušenie.
Ventil ponúka aj možnosti manuálneho ovládania. Štandardné manuálne ovládanie umožňuje technikovi pohybovať cievkou stlačením tlačidla, keď je napájanie vypnuté. To je neoceniteľné pri riešení problémov alebo pri uvádzaní do prevádzky. K dispozícii je tiež možnosť hríbového tlačidla so zarážkou, ktorá zablokuje ventil v manuálnej polohe, kým ho nevytiahnete späť.
Kedy použiť tento ventil a kedy hľadať inde
Smerový ventil Rexroth WE 6 vyniká jednoduchým ovládaním on-off. Ak potrebujete hydraulický valec na vysunutie alebo zasunutie alebo motor na zapnutie a spätný chod, tento ventil vykoná túto prácu spoľahlivo a hospodárne. Je to štandardné vybavenie stavebných strojov, poľnohospodárskych zariadení, obrábacích strojov a všeobecnej priemyselnej hydrauliky.
Čo tento ventil nerobí, je proporcionálna regulácia. Pomocou jednoduchého smerového ventilu nemôžete plynulo meniť prietok alebo ovládať rýchlosť vášho pohonu. Ak to potrebujete, namiesto toho sa pozeráte na sériu proporcionálnych ventilov Rexroth 4WRA alebo 4WREE. Tieto ventily majú proporcionálne solenoidy, elektronickú spätnú väzbu a snímače polohy, ktoré vám umožňujú nepretržite ovládať polohu cievky na základe analógového signálu.
Rozdiel v nákladoch je značný. Proporcionálny smerový ventil môže presiahnuť 2 000 USD, zatiaľ čo základný smerový ventil WE 6 stojí zlomok toho. Pre aplikácie, ktoré potrebujú iba diskrétne pozície, míňanie peňazí navyše na proporcionálne riadenie nedáva zmysel. Jednoduchší ventil je spoľahlivejší, ľahšie sa udržiava a robí presne to, čo potrebujete.
Pre miesta s nebezpečenstvom výbuchu ponúka Rexroth verzie ventilu WE 6 odolné voči výbuchu s hodnotením Ex ib IIC T6. Tie by ste použili v chemických závodoch alebo ropných rafinériách, kde existuje riziko výbušnej atmosféry. Konštrukcia ventilu je rovnaká, ale elektrické komponenty spĺňajú normy vnútornej bezpečnosti.
Úvahy o inštalácii a návrhu systému
Správna inštalácia smerového ventilu Rexroth má veľký rozdiel v tom, ako dobre funguje. Ventil sa montuje na pomocnú dosku, ktorá sa priskrutkuje k vášmu potrubiu alebo hydraulickému bloku. Podložka má priechody, ktoré sa pripájajú k vášmu inštalatérskemu systému. Uistite sa, že používate pomocnú dosku CETOP 3, ktorá zodpovedá vzoru portu ventilu.
Ventil môžete namontovať v ľubovoľnej orientácii, musíte však myslieť na odvod tepla. Podložka by mala mať tepelnú vodivosť aspoň 36,2 W/mK, a ak montujete viacero ventilov na to isté potrubie, dodržujte vzdialenosť medzi stredmi aspoň 55 mm. Cievky solenoidov sa môžu otáčať o 90 stupňov, čo pomáha, keď pracujete v stiesnených priestoroch alebo potrebujete nasmerovať elektrické pripojenia určitým spôsobom.
Jedna vec, na ktorú treba dávať pozor, sú limity prietoku. Aj keď je ventil dimenzovaný na 80 litrov za minútu, ak by podmienky vášho systému mohli zvýšiť prietoky počas prechodov alebo prepínania, musíte do tlakového potrubia nainštalovať škrtiacu klapku. Bez toho riskujete kmitanie cievky alebo nepravidelné správanie, keď pracujete blízko kapacitného limitu ventilu.
Ďalším konštrukčným aspektom je limit tlaku v hrdle nádrže. Pri typoch cievok označených „A“ alebo „B“, ak používate tlaky, ktoré môžu vytlačiť otvor nádrže nad 160 barov, musíte s týmto portom zaobchádzať ako s odtokovým potrubím a nie so spätným potrubím. Buď ho nasmerujte oddelene do nádrže s minimálnym protitlakom, alebo vyberte iný ventil s vyššími hodnotami portu nádrže.
Riešenie bežných problémov
Keď hydraulický systém so smerovým regulačným ventilom Rexroth nefunguje správne, existuje logický spôsob, ako zistiť, čo je zlé. Začnite s manuálnym ovládaním. Ak môžete posúvať cievku ručne a pohon funguje, váš problém je elektrický. Skontrolujte napájanie, káblové pripojenia a riadiace signály. Ak ručné ovládanie nepohne ani cievkou, máte mechanický problém.
Mechanické problémy zvyčajne spôsobujú kontamináciu alebo poškodenie. Ak ventil bežal v špinavom oleji, cievka môže byť zaseknutá. Niekedy ho môžete uvoľniť opakovaným ručným ovládaním a miernym poklepaním na telo ventilu, ale ak je znečistenie vážne, musíte ventil rozobrať a vyčistiť alebo ho vymeniť.
Elektrické poruchy sa často prejavujú ako vypálené cievky elektromagnetu. Ak nameriate nekonečný odpor na svorkách cievky, cievka je otvorená a potrebuje výmenu. Nízky odpor môže naznačovať skrat. Normálne jednosmerné cievky zvyčajne čítajú medzi 10 a 50 ohmami v závislosti od menovitého napätia. Cievky striedavého prúdu čítajú nižšie, často okolo 3 až 8 ohmov.
Únik je ďalším bežným problémom starších ventilov. Tesnenia, ktoré bránia úniku oleja zvonka, a tesnenie, ktoré zabraňuje vnútornému úniku cez cievku, sa časom opotrebujú. Vonkajšie netesnosti sú zrejmé, ale vnútorné netesnosti sa prejavujú ako driftujúce ovládače alebo strata prídržnej sily. Výmena súpravy tesnení to zvyčajne vyrieši a spoločnosť Rexroth poskytuje podrobné pokyny na prestavbu vo svojej dokumentácii údržby.
Väčší obraz hydraulického ovládania
Smerový ventil Rexroth WE 6 predstavuje vyspelú technológiu, ktorá sa osvedčila počas desaťročí priemyselného používania. Nie je to okázalé alebo high-tech podľa moderných štandardov, ale je to presne to, čo chcete pre spoľahlivé hydraulické ovládanie. Ventil robí jednu prácu dobre, je vyrobený podľa štandardu kvality a dodržiava priemyselné konvencie, ktoré uľahčujú prácu s ním.
Pre systémy, ktoré potrebujú viac ako 80 litrov za minútu, ponúka Rexroth sériu pilotom ovládaných ventilov WEH. Tieto používajú malý ventil typu WE 6 ako pilotný stupeň na ovládanie oveľa väčšej hlavnej cievky. Séria WEH sa dá odvážiť až do veľkosti NG32 a dokáže spracovať viac ako 1 000 litrov za minútu. Skutočnosť, že aj tieto veľké ventily sa spoliehajú na dizajn WE 6 ako pilotný stupeň, ukazuje, aká zásadná je táto architektúra ventilu pre hydraulické ovládanie.
Keď špecifikujete smerový ventil pre nový systém alebo ho nahrádzate v existujúcom zariadení, séria Rexroth WE 6 si zaslúži vážne zváženie. Pri správnej údržbe hydraulického systému poskytuje vysokú tlakovú kapacitu, dobrý prietok a osvedčenú spoľahlivosť. Štandardizovaná montáž znamená, že nie ste viazaní na jedného dodávateľa, ale technická kvalita a podpora spoločnosti Rexroth z nich robia solídnu voľbu pre tento kritický komponent.
Pochopenie toho, čo skutočne znamená „MY 4“, poznanie limitov výkonu a ocenenie toho, prečo na čistote tekutín tak záleží, vám pomôže vyťažiť z týchto ventilov maximum. Či už udržiavate flotilu mobilných zariadení, navrhujete nový priemyselný stroj alebo riešite problémy s hydraulickým systémom, ktorý nefunguje správne, smerový regulačný ventil Rexroth zostáva praktickým a efektívnym riešením pre potreby hydraulického riadenia.
