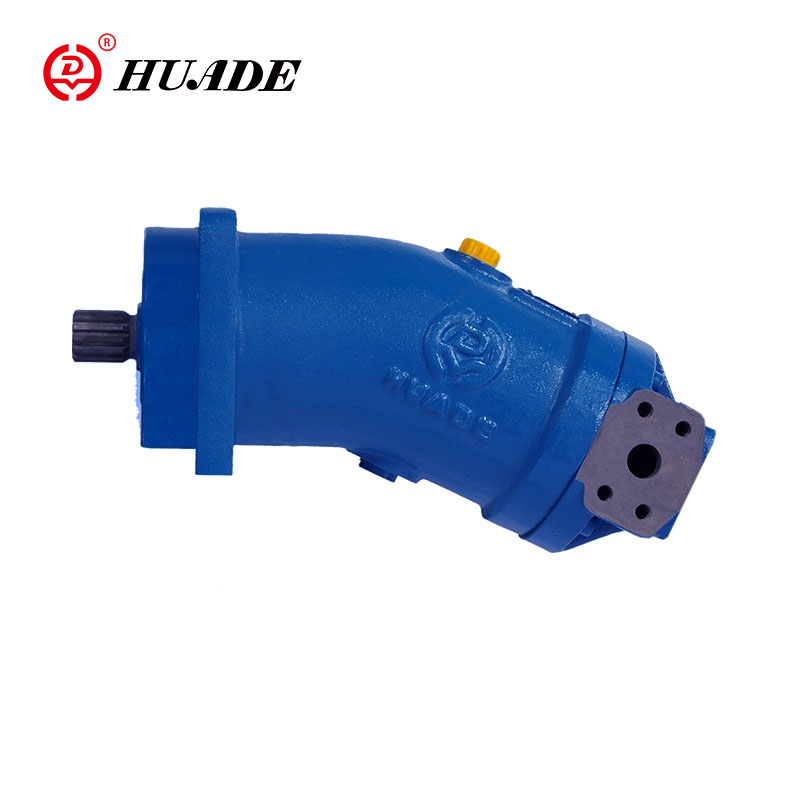

Axiálny piest pevné čerpadlo/motor A2F

Axiálny piest pevné čerpadlo/motor A2F A2F sa môže použiť ako čerpadlo motora v hydrostatických ovládačoch v otvorenom alebo uzavretom obvode. Je to jednotka axiálnej piestovej jednotky ohnutej osi konštrukcie s pevným posunutím. Ak je prevádzkovaný ako čerpadlo, prietok čerpadla A2F je úmerný rýchlosti a posunu pohonu. Ak je prevádzkovaná ako motor, rýchlosť výstupu motora A2F je úmerná objemu zameteného a nepriamo úmerne k posunu. Výstupný krútiaci moment sa zvyšuje s poklesom tlaku medzi stranami s vysokým a nízkym tlakom.

Parameter produktu pevného čerpadla/motora A2F

• Veľkosť: 10-500
• Vrcholový tlak: až 40 mPa
• Obvod: Pre otvorený alebo uzavretý obvod.
• Dizajn: axiálny zúžený piest, dizajn ohnutej osi

▶Vstupný prevádzkový tlak

◆Pumpovaťovať

Minimálny tlak na portoch A alebo B

P_absencia------ 0,08 mA

V uzavretých obvodoch musí byť tlak napájania medzi 0,2 MPa a 0,6 MPa, v závislosti od rýchlosti čerpadla a hydraulickej kvapaliny viskozity

◆Motor

Tlak na prístave A alebo B

Nominálny tlak PN = 35 MPA

Maximálny tlak P_{maximálnyimálnyimálnyimálny}= 40 MPA

Súčet tlakov v prístavoch A a B nesmie prekročiť 70 mPa (individuálny tlak na obidve strany maximálne 40MPa)

▶Prevádzkový tlak na výstup

◆Pumpovaťovať

Nominálny tlak --- P_N= 35 mPa

Vrcholový tlak -----_{maximálnyimálnyimálnyimálny}= 40 MPA

Tlak

▶Maximálny prípustný tlak v prípade (v porte T)

PABS ---- 0,2 MPA

▶ Rozsah teploty oleja

t_blesk---- -25 ℃

t_{maximálnyimálnyimálnyimálny}--- +80 ℃

▶ Rozsah viskozity

V_blesk---- (pre krátkePeriódy) 10 mm²/s

V_{maximálnyimálnyimálnyimálny}--- (na krátke obdobia) 1000 mm²/s

▶ Optimálna prevádzková viskozita

V_zvoliť--- 16-36 mm²/s

Vlastnosť produktu a aplikácia axiálneho piestu pevného čerpadla/motora A2F

Funkcie

▶ Vysoko výkonná rotačná skupina s dobre osvedčenou sférickou oblasťou riadenia s výhodami: sebakontrolovanie nízkej periférnej rýchlosti, vysoká účinnosť.

▶ Robustné valcovacie ložiská vydržia dlhú životnosť.

▶ hnací hriadeľ schopný prijať radiálne zaťaženie.

▶ Montážna príruba ISO, rovnomerná pre pevné posunutie.

▶ Čerpadlá/motory a variabilné motory z veľkosti 55.

▶ sa môže používať v spojení s ohňom-rezistentné tekutiny.

▶ Generovanie nízkych zvukov.

Aplikácia

Axiálny piest pevné čerpadlo/motor A2F sa široko používa v strojárskych strojoch, uhoľných strojoch, poľnohospodárskych strojoch, metalurgických zariadeniach, obrábacích strojoch atď.
