Smerový ventil Bosch Rexroth 4WE 6 D predstavuje základný komponent moderných hydraulických systémov. Tento ventil funguje ako elektricky ovládaný prepínač smeru, ktorý hovorí hydraulickej kvapaline, kam má ísť a kedy sa má pohybovať. Ako ventil štandardnej veľkosti NG6 sa hodí do systémov po celom svete vďaka medzinárodným štandardom, vďaka ktorým rôzne značky spolupracujú. Inžinieri, ktorí potrebujú porovnať dodávateľov, skontrolovať ceny alebo porozumieť technickým detailom, zistia, že tento ventil ponúka spoľahlivosť a flexibilitu pre aplikácie so stredným až vysokým tlakom.
Pochopenie základnej funkcie a dizajnu
Ventil 4WE 6 D riadi hydraulickú kvapalinu prepínaním medzi štyrmi hlavnými portami označenými P, A, B a T. Port P sa pripája k čerpadlu, porty A a B sa pripájajú k pohonom, ako sú valce, a port T vracia kvapalinu do nádrže. Ventil funguje ako elektrický spínač, ale na hydraulický olej namiesto elektriny. Keď ho zapnete, tekutina prúdi jedným smerom. Keď ho vypnete, prietok sa buď zastaví alebo obráti v závislosti od konštrukcie ventilu.
Vo vnútri ventilu je umiestnená kovová cievka, ktorá sa posúva tam a späť vo vnútri presne opracovaného otvoru. Elektromagnet nazývaný solenoid tlačí túto cievku, keď elektrina prúdi cez jej cievku. 4WE 6 D používa to, čo inžinieri nazývajú dizajn „mokrej armatúry“, čo znamená, že piest elektromagnetu je umiestnený priamo v hydraulickom oleji. Môže to znieť zvláštne, ale v skutočnosti ventil vydrží dlhšie, pretože okolo pohyblivých častí nie sú žiadne gumové tesnenia, ktoré sa opotrebúvajú. Olej tiež pomáha chladiť solenoid a znižuje hluk počas prevádzky.
Keď sa solenoid vypne, vratná pružina zatlačí cievku späť do východiskovej polohy. Táto konštrukcia s vratnou pružinou poskytuje bezpečnostný prvok, pretože ventil sa automaticky vráti do známej polohy, ak dôjde k výpadku elektrického prúdu. Sila pružiny musí prekonať trenie pohyblivých častí a akýkoľvek tlak vo vratnom potrubí, čo sa stane dôležitým neskôr, keď budeme diskutovať o limitoch návrhu systému.
Teleso ventilu sa riadi medzinárodnými montážnymi normami vrátane ISO 4401-03, CETOP 3 a DIN 24340 Forma A. Tieto normy definujú presné umiestnenie montážnych otvorov a pripojení portov. Táto štandardizácia znamená, že Rexroth 4WE 6 D môže fyzicky nahradiť podobné ventily od Parker, Eaton alebo iných výrobcov bez prepracovania montážnej dosky. Pre nákupných manažérov táto zameniteľnosť vytvára flexibilitu dodávateľského reťazca, pretože viacerí predajcovia môžu poskytnúť kompatibilné diely počas nedostatku alebo rokovaní o cene.
Hodnoty tlaku a prietoková kapacita
Smerový regulačný ventil Rexroth 4WE 6 D zvláda veľké pracovné tlaky. Hlavné porty P, A a B môžu pracovať pri tlaku až 350 barov, hoci väčšina technických dokumentov uvádza štandardné maximum 315 barov. Aby sme to uviedli do perspektívy, 315 barov sa rovná približne 4 570 librám na štvorcový palec, čo je približne ekvivalent hmotnosti malého auta, ktoré sa tlačí na plochu veľkosti poštovej známky.
Prietoková kapacita závisí od toho, či zvolíte DC alebo AC solenoid. Verzie s jednosmerným prúdom dokážu spracovať až 80 litrov za minútu, zatiaľ čo verzie so striedavým prúdom zvyčajne dosahujú maximálne 60 litrov za minútu. Rozdiel spočíva v konštrukcii elektromagnetu a rýchlosti pohybu cievky. Pre porovnanie, 80 litrov za minútu dokáže naplniť vaňu asi za dve minúty.
Existuje však jeden kritický tlakový limit, ktorý mnohých dizajnérov prekvapí. Prívod T, ktorý vracia olej do nádrže, nesmie prekročiť tlak 160 barov. Toto obmedzenie existuje, pretože vratná pružina a sila elektromagnetu musia spoľahlivo prekonať tlak vytláčaný späť zo spätného vedenia. Ak je tlak vo vratnom potrubí príliš vysoký, cievka môže vibrovať, nedokáže sa správne posunúť alebo sa dokonca môže pohybovať, keď by mala zostať nehybná. Systémy, ktoré zdieľajú spätné rozvody medzi viacerými ventilmi alebo používajú dlhé spätné potrubia s obmedzeniami, potrebujú starostlivý výpočet, aby sa zabezpečilo, že tlak v T porte zostane v medziach.
Vzťah medzi poklesom tlaku a prietokom sa riadi predvídateľným vzorom. Pri maximálnom prietoku 80 litrov za minútu ventil typicky vytvára stratu tlaku asi 2,5 bar. Táto energia sa mení na teplo, ktoré musí hydraulický olej odviesť. Prevádzka trvalo nad menovitým prietokom alebo tlakom vyžaduje dodatočnú chladiacu kapacitu a na udržanie prijateľnej odozvy ventilu môžu byť potrebné špeciálne komponenty škrtiacej klapky.
Inžinieri, ktorí si vyberú 4WE 6 D pre nové konštrukcie, by mali overiť, či tlak v spätnom potrubí systému zostáva výrazne pod limitom 160 barov s primeranou bezpečnostnou rezervou. Dobré pravidlo ponecháva aspoň 20-30 barov vankúša na zvládnutie tlakových špičiek počas rýchleho prepínania ventilov alebo pri spínaní viacerých ventilov súčasne.
Konfigurácie cievok a prevádzkové varianty
Symboly písmen a číslic vyrazené na štítkoch ventilov presne popisujú, ako kvapalina prúdi cez rôzne polohy. „D“ v 4WE 6 D označuje špecifický dizajn cievky, typicky štvorcestnú konfiguráciu so stredom pružiny. V strednej polohe táto cievka blokuje P k T a A k B. Keď je pod napätím, spája P k A a B k T, čím by sa vysunul valec. Keď je bez napätia, pružina vráti cievku do stredu a valec sa zastaví.
Rexroth ponúka mnoho rôznych symbolov cievok okrem typu D. Niektoré pripájajú všetky porty k nádrži v strednej polohe pre voľne plávajúce pohony. Iné blokujú všetky porty, aby udržali záťaž. Výber závisí od toho, čo potrebujete, aby stroj urobil, keď je ventil v neutrálnej polohe. Lis môže potrebovať stred na držanie nákladu, zatiaľ čo systém na manipuláciu s materiálom môže ťažiť z plavákového centra, ktoré umožňuje ovládačom voľne sa pohybovať počas nastavovania.
Teleso ventilu obsahuje mechanizmus manuálneho ovládania, ktorý je zvyčajne označený malým tlačidlom alebo gombíkom. Počas spúšťania alebo núdzových situácií môžu technici stlačiť toto prepínanie, aby mechanicky posunuli cievku bez elektrickej energie. Táto funkcia je nevyhnutná pri uvádzaní nových systémov do prevádzky alebo odstraňovaní problémov, pretože mechanickú funkciu môžete overiť nezávisle od elektrických ovládacích prvkov.
Niektoré modely 4WE 6 D obsahujú príponu „OF“ označujúcu dizajn aretácie. Tieto verzie nemajú žiadnu vratnú pružinu, ale namiesto toho používajú mechanické guľôčky alebo kolíky, ktoré zablokujú cievku v ktorejkoľvek polohe, v ktorej bola naposledy prikázaná. Krátky elektrický impulz posunie cievku, potom ju tam zarážka drží bez nepretržitého napájania. Tento dizajn šetrí energiu a znižuje teplo, ale vyžaduje zvýšenú pozornosť na stabilitu tlaku v spätnom potrubí, pretože tu nie je žiadna sila pružiny, ktorá by pomáhala udržať cievku na mieste.
Pre aplikácie, kde rýchle radenie ventilov vytvára tlakové rázy, varianty s mäkkým spínaním využívajú presne tvarované drážky a otvory opracované do cievky. Tieto funkcie postupne otvárajú a zatvárajú prietokové cesty namiesto okamžitého zaskakovania medzi polohami. Výsledkom je zníženie účinkov vodného rázu, ktorý môže časom poškodiť potrubia a armatúry. Štandardná doba odozvy je 10 až 20 milisekúnd v závislosti od typu solenoidu a tlaku systému.
Elektrické špecifikácie a environmentálne limity
Solenoidové cievky na smerovom riadiacom ventile 4WE 6 D sú skonštruované pre nepretržitú prevádzku, čo znamená, že môžu zostať pod napätím po neobmedzenú dobu bez prehriatia. Pri menovitom napätí zostáva zvýšenie teploty cievky pod 30 stupňov Kelvina a očakávaná životnosť presahuje 10 miliónov spínacích cyklov. Vďaka tejto odolnosti je ventil vhodný pre vysokocyklovú automatizáciu, kde sa ventily môžu prepínať niekoľkokrát za sekundu počas dlhších období.
Dostupné napätia zahŕňajú možnosti jednosmerného prúdu pri 12, 24, 96 a 205 voltoch a možnosti striedavého prúdu pri 110 a 230 voltoch. Cievky tolerujú odchýlky napätia plus alebo mínus 10 percent od nominálnej hodnoty, čo pomáha ventilu spoľahlivo fungovať aj pri kolísaní napájania. Elektrické pripojenie sa riadi normou EN 175301-803 pre trojpólové konektory. Keď sú konektory správne spojené, dosahujú stupeň ochrany IP65, čo znamená, že odolávajú prachu a vode z akéhokoľvek smeru.
Praktickou vlastnosťou, ktorú technici údržby oceňujú, je odnímateľná otočná cievka. Môžete odpojiť elektrický konektor, odstrániť cievku elektromagnetu, otočiť ju o 360 stupňov do akejkoľvek polohy, ktorá uľahčuje zapojenie, a znova ju nainštalovať bez toho, aby ste sa dostali do hydraulického okruhu. Táto flexibilita zjednodušuje inštaláciu v stiesnených priestoroch a umožňuje optimalizáciu vedenia vodičov po namontovaní ventilu do systému.
Rozsah prevádzkových teplôt pre štandardné tesnenia je od mínus 30 do plusových 80 stupňov Celzia. Samotná hydraulická kvapalina si musí udržiavať viskozitu medzi 10 a 500 štvorcových milimetrov za sekundu, aj keď optimálny výkon dosahuje okolo 25. Ventil váži približne 1,46 kilogramu, je dostatočne ľahký na ľahkú manipuláciu počas inštalácie, ale dostatočne ťažký na to, aby bol pevný a dobre vyrobený.
Dôležité bezpečnostné hľadisko zahŕňa teplotu vznietenia kvapaliny. Najhorúcejší povrch solenoidu môže počas nepretržitej prevádzky dosiahnuť 150 stupňov Celzia. Hydraulický olej musí mať teplotu vznietenia aspoň o 50 stupňov vyššiu, teda minimálne 200 stupňov Celzia. Väčšina minerálnych hydraulických olejov túto požiadavku ľahko spĺňa, ale syntetické kvapaliny alebo nezvyčajné formulácie vyžadujú overenie pred použitím.
Požiadavky na hydraulickú kvapalinu a ochrana systému
Dlhodobá spoľahlivosť rozvádzača Rexroth 4WE 6 D vo veľkej miere závisí od kvality hydraulickej kvapaliny. Presné vôle medzi posuvnou cievkou a otvorom telesa ventilu merajú len niekoľko mikrometrov. Častice nečistôt väčšie ako tieto vôle spôsobujú rýchle opotrebovanie a prípadné zlyhanie prostredníctvom dvoch odlišných mechanizmov.
Po prvé, častice sa zachytia medzi cievkou a otvorom, čo spôsobí to, čo technici nazývajú "prilepenie". Cievka sa drží na mieste a odmieta sa posunúť na príkaz. To sa môže spočiatku javiť ako prerušované, pretože častice sa dočasne zaklinia a potom sa uvoľnia, ale problém sa nevyhnutne zhoršuje, keď sa nahromadí viac častíc. Po druhé, častice pôsobia ako brúsna pasta, ktorá postupne opotrebováva presné povrchy. Keď sa medzery otvárajú, zvyšuje sa vnútorný únik. Tento únik nielen plytvá energiou čerpadla, ale vytvára teplo, ktoré znehodnocuje olej a urýchľuje opotrebovanie tesnenia v celom systéme.
Rexroth špecifikuje maximálnu úroveň kontaminácie ako ISO 4406 trieda 20/18/15. Táto klasifikácia znamená nie viac ako 5 000 častíc väčších ako 4 mikróny na mililiter oleja, nie viac ako 1 300 častíc väčších ako 6 mikrónov a nie viac ako 320 častíc väčších ako 14 mikrónov. Dosiahnutie tejto čistoty vyžaduje účinnú filtráciu s pomerom beta najmenej 75 pri 25 mikrónov.
V praxi to znamená, že filtračný systém často stojí počas životnosti ventilu viac ako samotný ventil. Filtračné prvky vyžadujú pravidelnú výmenu a testovanie analýzy oleja potvrdzuje, že kontaminácia zostáva v medziach. Priškrtenie centov na filtrácii vedie k nákladným výmenám ventilov a neočakávaným prestojom. Inžinieri navrhujúci nové systémy by mali mať rozpočet na vysokokvalitné filtre a plánovať údržbu filtrov skôr ako kritickú než voliteľnú úlohu.
Štandardnou kvapalinou je minerálny hydraulický olej spĺňajúci normu DIN 51524 časti 1, 2 a 3. Ventil funguje aj s určitými syntetickými kvapalinami a zmesami vody a glykolu, ak špecifikujete vhodné materiály tesnenia. Štandardné tesnenia z nitrilovej gumy fungujú dobre s ropnými olejmi, ale vysokoteplotné aplikácie vyžadujú tesnenia z fluoroelastoméru a kvapaliny na vodnej báze vyžadujú špeciálne zlúčeniny označené MH alebo MT.
Úloha ako pilotný ventil a charakteristiky úniku
Ventil 4WE 6 D často slúži ako pilotný stupeň ovládajúci väčšie smerové ventily. V tejto aplikácii malý 4WE 6 D spína riadiaci tlak, ktorý pohybuje oveľa väčšou cievkou vo ventile hlavného stupňa. Hlavný ventil môže zvládnuť 600 litrov za minútu alebo viac, čo je ďaleko za priamou kapacitou 4WE 6 D, ale na prijímanie rozhodnutí o ovládaní využíva spoľahlivé prepínanie 4WE 6 D.
Pri použití ako pilotný ventil výkon 4WE 6 D priamo ovplyvňuje bezpečnosť a odozvu celého systému s vysokým prietokom. Akákoľvek nestabilita v T porte riadiaceho ventilu alebo nadmerná vnútorná netesnosť v riadiacom ventile spôsobuje chyby v polohovaní hlavného stupňa. Vďaka tomu je čistota kvapaliny a stabilita tlaku v T porte ešte kritickejšia v aplikáciách pilotného ventilu. Malý pilotný ventil sa v podstate stáva mozgom, ktorý riadi oveľa výkonnejšie telo, takže udržiavanie zdravého mozgu si vyžaduje zvýšenú pozornosť.
Všetky ventily typu cievky majú určitú vnútornú netesnosť podľa konštrukcie. Vôľa medzi cievkou a otvorom musí umožňovať hladký pohyb, čo znamená, že nemôže dokonale tesniť ako tanierový ventil. Nové ventily unikajú veľmi málo, zvyčajne menej ako 0,5 litra za minútu pri plnom tlaku. Keď ventil hromadí prevádzkové hodiny a opotrebovanie zvyšuje vôle, únik sa postupne zvyšuje. To je normálne a očakávané.
Návrhári systému musia počítať s týmto vnútorným únikom, najmä v aplikáciách udržiavajúcich záťaž. Valec, ktorý používa na udržanie polohy 4WE 6 D, sa bude pomaly posúvať, keď olej uniká zvnútra cez ventil. V prípade statického držania je potrebné pridať pilotom ovládaný spätný ventil alebo použiť konštrukciu cievky na držanie záťaže. Monitorovanie miery úniku v priebehu času tiež poskytuje včasné varovanie pred opotrebovaním. Keď únik prekročí limity výrobcu, výmena ventilu pred úplným zlyhaním zabráni neočakávaným poruchám.
Porovnanie konkurenčných možností a krížovej referenčnej stratégie

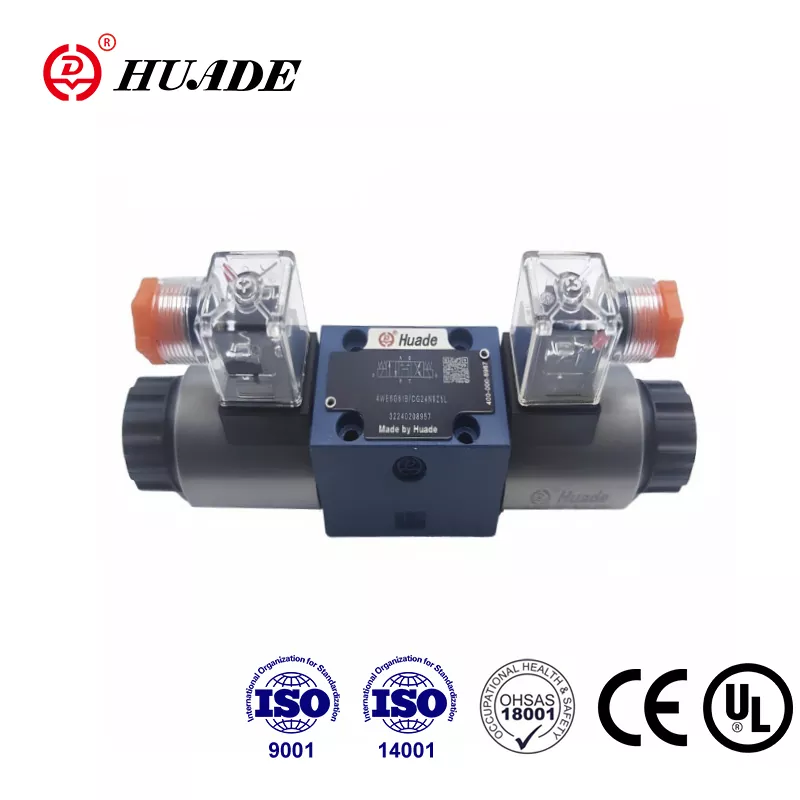

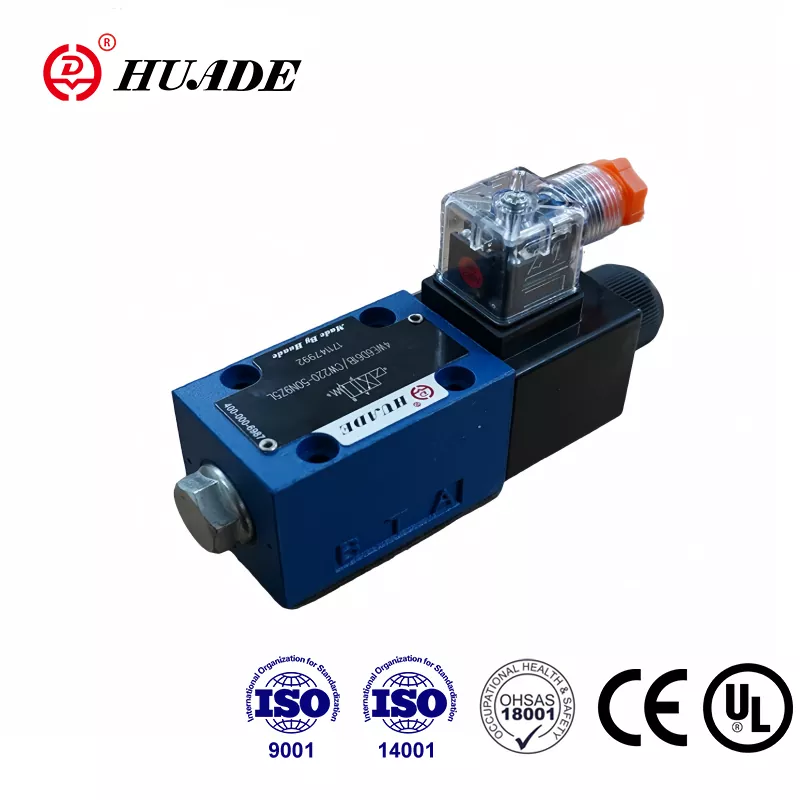

Štandardizácia NG6 znamená, že niekoľko významných výrobcov ponúka zameniteľné alternatívy k smerovému ventilu Rexroth 4WE 6 D. Pochopenie konkurenčných možností pomáha kupujúcim vyjednávať lepšie ceny a udržiavať flexibilitu dodávateľského reťazca.
Parker Hannifin vyrába sériu D1VW, ktorá priamo konkuruje ventilom 4WE 6 D. Tieto ventily spĺňajú rovnaké montážne normy NFPA D03 a CETOP 3 s podobnými menovitými tlakmi okolo 345 barov a prietokom do 80 litrov za minútu. Parker kladie dôraz na precíznu výrobu a energetickú účinnosť a ponúka množstvo elektrických variantov vrátane AC usmernených cievok a konštrukcií mäkko spínaných cievok.
Eaton Vickers vyrába sériu DG4V-3, ktorá je známa robustnou konštrukciou vhodnou pre náročné aplikácie. Tabuľky krížových odkazov potvrdzujú, že konkrétne modely Rexroth, ako je 4WE 6 D s aretáciou OF, majú priame ekvivalenty Vickers, ako je DG4V-3-2N. Značka Vickers má silnú povesť vo vysokotlakových systémoch, hoci ceny sú často o niečo vyššie ako iné možnosti.
Kritický detail pri krížových odkazoch zahŕňa menovité tlaky na T porte. Zatiaľ čo hlavné možnosti pracovného tlaku zostávajú pri rôznych značkách podobné, limity spätného portu sa výrazne líšia. Štandardný Rexroth 4WE 6 D umožňuje 160 barov na T porte. Parker D1VW s AC solenoidmi umožňuje spätný tlak iba 103 barov, ale verzie s jednosmerným alebo striedavým prúdom ho zvyšujú na 207 barov. Ak sa váš návrh systému blíži k spätnému tlaku 160 barov, nahradenie štandardného ventilu Parker AC by spôsobilo poruchy v dôsledku nedostatočnej schopnosti spätného tlaku.
Táto variácia zdôrazňuje, prečo kupujúci nemôžu jednoducho predpokladať, že mechanická zameniteľnosť sa rovná funkčnej rovnocennosti. Pred schválením náhrady sa musia zhodovať úplné špecifikácie vrátane elektrického typu a všetkých tlakových hodnôt. Nákupné oddelenia by mali viesť overený zoznam krížových odkazov, ktorý zobrazuje nielen čísla dielov, ale potvrdzuje, že kritické parametre zodpovedajú požiadavkám aplikácie.
Výhoda štandardizácie presahuje len núdzové substitúcie. Počas fázy návrhu môžu inžinieri špecifikovať „Rexroth 4WE 6 D alebo schválený ekvivalent“ a potom udržiavať vzťahy s viacerými dodávateľmi. Táto konkurencia udržuje primerané ceny a zabezpečuje, že diely zostanú dostupné aj vtedy, keď jeden výrobca čelí oneskoreniam v dodávateľskom reťazci. Kľúčom je urobiť si domácu úlohu vopred, aby ste si overili, čo sa skutočne kvalifikuje ako ekvivalent, a nie objavovanie nekompatibility po inštalácii.
Presun za hranice zapnutia a vypnutia: Kedy zvážiť proporcionálnu kontrolu
Smerový ventil Rexroth 4WE 6 D ponúka iba binárnu prevádzku. Úplne sa zapne alebo úplne vypne, nič medzi tým. Funguje to perfektne pri mnohých aplikáciách, ako je upínanie, vysúvanie dielov alebo jednoduché cykly vysúvania a zaťahovania. Moderná automatizácia však stále viac vyžaduje variabilnú rýchlosť, plynulé zrýchlenie a presné riadenie polohy, ktoré on-off ventily jednoducho nedokážu poskytnúť.
Proporcionálne ventily ako séria Rexroth 4WRPEH vypĺňajú túto medzeru plynulou zmenou prietoku v pomere k elektrickému vstupnému signálu. Namiesto jednoduchého zapnutia alebo vypnutia môže byť ventil ovládaný na 25 percent prietoku, 63 percent prietoku alebo na akúkoľvek inú hodnotu. To umožňuje ovládanie otáčok valca počas jeho zdvihu, implementáciu mäkkého štartu a zastavenia na zníženie rázového zaťaženia a dosiahnutie hladkého pohybu vo viacosových systémoch.
Séria 4WRPEH si zachováva rovnakú veľkosť a montážny vzor NG6 ako 4WE 6 D, čo z nej robí priamu cestu mechanického upgradu. Prietok sa pohybuje od 4 do 40 litrov za minútu v závislosti od modelu. Ventil obsahuje zabudovanú elektroniku, ktorá spracováva riadiace signály, poskytuje spätnú väzbu o polohe a implementuje sofistikované riadiace algoritmy. Tento integrovaný elektronický dizajn ostro kontrastuje s jednoduchým elektromagnetickým prepínaním 4WE 6D.
Spätná väzba polohy umožňuje riadiacemu systému overiť, či sa cievka skutočne presunula do prikázanej polohy. Toto riadenie s uzavretou slučkou dosahuje presnosť v zlomkoch milimetra, čo umožňuje aplikácie, ako sú servolisy, ktoré vyžadujú presné riadenie sily alebo obrábacie stroje vyžadujúce hladké tvarovanie. Elektrický signál spätnej väzby tiež umožňuje diagnostické monitorovanie na zistenie opotrebovania alebo poruchy pred úplným zlyhaním.
Moderné proporcionálne ventily obsahujú digitálne komunikačné rozhrania ako IO-Link, ktoré ich spájajú s výrobnými prostrediami Industry 4.0. Ventil sa stáva inteligentným senzorom, ktorý poskytuje údaje o výkone v reálnom čase, predpovede údržby a konfiguračné parametre. To predstavuje generačný skok od základného elektrického zapojenia rozvádzača 4WE 6 D.
Kedy by ste si mali zvoliť proporcionálne ovládanie pred zapnutím a vypnutím? Ak aplikácia zahŕňa niektorú z týchto požiadaviek, proporcionálne riadenie si zaslúži vážne zváženie: prevádzka s premenlivou rýchlosťou, plynulé zrýchľovanie a spomaľovanie, stupňovanie tlaku pre jemný kontakt dielov, udržiavanie polohy bez mechanických zámkov alebo integrácia do programovateľných ovládačov pohybu. Na druhej strane, ak jednoducho potrebujete spoľahlivé prepínanie smeru a objem prietoku zostáva počas prevádzky konštantný, jednoduchší a lacnejší 4WE 6 D zostáva lepšou voľbou.
Mnoho výrobcov strojov začína s ventilmi typu on-off a neskôr podľa toho, ako sa budú vyvíjať požiadavky zákazníkov, vybaví proporcionálne riadenie. Mechanická kompatibilita robí tento upgrade relatívne jednoduchým, hoci elektrická integrácia a ladenie systému si vyžadujú dodatočné inžinierske úsilie. Plánovanie možného budúceho upgradu pomocou návrhu s primeranou elektrickou infraštruktúrou a kapacitou riadiaceho systému šetrí peniaze v porovnaní s úplným prepracovaním neskôr.
Nákupné úvahy a reality dodávateľského reťazca
Reálne ceny pre smerový regulačný ventil Rexroth 4WE 6 D sa značne líšia v závislosti od konkrétneho modelu, dodávateľa a podmienok na trhu. Nové ventily sa zvyčajne pohybujú od 350 do 730 USD v závislosti od konfigurácie a množstva. Množstevné zľavy sa vzťahujú na objednávky desiatich alebo viacerých jednotiek, pričom niektorí distribútori ponúkajú odstupňované ceny, ktoré pri vyšších množstvách znižujú jednotkové náklady o 15 až 25 percent.
Online trhy ako eBay uvádzajú nové aj použité ventily v rôznych cenových hladinách. Aj keď sa použité ventily môžu zdať atraktívne pre úsporu nákladov, história a vnútorný stav zostávajú neznáme. Keďže vnútorná netesnosť sa zvyšuje s opotrebovaním a meranie si vyžaduje zariadenie na testovanie prietoku, použité ventily nesú značné riziko, pokiaľ predajca neposkytne certifikované výsledky testov. V prípade kritických aplikácií skromné úspory len zriedka odôvodňujú neistotu spoľahlivosti.
Autorizovaní distribútori ako [BuyRexroth.com] (http://buyrexroth.com/) udržiavajú zásoby bežných konfigurácií s typickým dodaním 28 pracovných dní pre štandardné modely. To predstavuje zhruba šesť týždňov, čo sa zdá byť pridlho na takýto štandardný komponent, ale odráža to prebiehajúce tlaky globálneho dodávateľského reťazca ovplyvňujúce celý sektor priemyselnej automatizácie. Menej bežné konfigurácie ventilov alebo špeciálne možnosti, ako sú povlaky odolné voči korózii, môžu predĺžiť dodaciu dobu na 12 týždňov alebo viac.
Tieto dodacie lehoty vytvárajú skutočné výzvy pri plánovaní pre výrobcov zariadení a oddelenia údržby. Objednávanie ventilov po dokončení návrhu stroja riskuje oneskorenie celého projektu, ak dodávka trvá dlhšie, ako sa očakávalo. Podobne by operácie údržby mali skladovať kritické náhradné diely, a nie čakať na núdzové príkazy počas porúch. Finančné účtovné náklady zásob je potrebné vyvážiť oveľa vyššími nákladmi na prestoje výroby počas čakania na diely.
Medzinárodná preprava pridáva ďalšiu úroveň zložitosti. Hydraulické ventily sa kvalifikujú ako štandardný priemyselný tovar bez špeciálnych vývozných obmedzení, ale náklady na prepravu a čas colného odbavenia sa výrazne líšia podľa miesta určenia. Objednávanie od regionálnych distribútorov namiesto odosielania priamo z Nemecka často poskytuje rýchlejšie dodanie a jednoduchšiu logistiku napriek možným vyšším jednotkovým cenám.
Celkové náklady na vlastníctvo ďaleko presahujú kúpnu cenu. Inštalačná práca, integračné inžinierstvo, čas uvedenia do prevádzky a priebežná údržba prispievajú k celoživotným nákladom. Najdôležitejšie je, že filtračný systém potrebný na udržanie správnej čistoty oleja často stojí viac ako desať rokov ako výmena viacerých ventilov. Zanedbanie filtrácie na úsporu krátkodobých nákladov vedie k predčasnému zlyhaniu ventilu, čím vznikajú oveľa vyššie dlhodobé náklady.
Kupujúci zameraní len na najnižšiu kúpnu cenu často spôsobujú drahé problémy. Kompletné hodnotenie zohľadňuje spoľahlivosť dodávateľa, kvalitu technickej podpory, dostupnosť náhradných dielov a záručné podmienky spolu s cenou. Nadviazanie vzťahov s viacerými schválenými dodávateľmi poskytuje odolnosť voči neočakávaným prerušeniam dodávok pri zachovaní štandardov kvality.
Prístup k požiadavkám na údržbu a riešenie problémov
Štandardné katalógy produktov pre smerový regulačný ventil 4WE 6 D poskytujú špecifikácie a rozmery, ale najmä chýbajú podrobné postupy údržby alebo návody na riešenie problémov. Výrobcovia zvyčajne považujú tieto prevádzkové znalosti za technickú odbornosť vyžadujúcu samostatnú servisnú dokumentáciu.
Rexroth a HYDAC vydávajú komplexné servisné príručky, ktoré pokrývajú postupy demontáže, špecifikácie limitov opotrebovania, odporúčané náhradné diely a diagnostické vývojové diagramy. Tieto príručky nie sú voľne dostupné, ale vyžadujú si zakúpenie alebo sa poskytujú zákazníkom, ktorí absolvujú oficiálne školenia. Táto politika chráni znalosti výrobcu a zároveň zabezpečuje, že personál vykonávajúci údržbu má riadne školenie.
Pre tímy údržby to znamená, že pri diagnostike problémov alebo plánovaní opráv sa nemôžete spoliehať len na katalógové informácie. Nadviazanie kontaktu so skupinou technickej podpory výrobcu pred vznikom problémov šetrí čas v núdzových situáciách. Mnoho distribútorov ponúka školiace programy, ktoré pokrývajú viacero typov ventilov a poskytujú praktické skúsenosti s postupmi demontáže a testovania.
Bežné úlohy údržby zahŕňajú výmenu cievky solenoidu, obnovu tesnenia a čistenie cievky. Konštrukcia mokrej kotvy umožňuje výmenu cievok bez otvorenia hydraulickej dutiny otočením cievky o 90 stupňov a jej zdvihnutím. Tento päťminútový postup nevyžaduje žiadne odvádzanie tekutín ani odtlakovanie systému. Nové tesnenia a vyčistená cievka môžu obnoviť ako nový výkon ventilov, ktoré vykazujú zvýšenú vnútornú netesnosť, za predpokladu, že opotrebovanie neotvorilo vôle nad rámec špecifikácie.
Systematická diagnostika problémov s ventilmi zabraňuje zbytočnej námahe pri náhodnej výmene dielov. Ak sa ventil neposunie, najskôr skontrolujte, či elektrická energia prichádza do cievky so správnym napätím. Skontrolujte odpor cievky pomocou ohmmetra, aby ste sa uistili, že vinutie nie je spálené. Ak elektrické kontroly prejdú, je podozrenie na hydraulické problémy. Znečistený olej mohol spôsobiť prilepenie cievky, čo si vyžaduje demontáž a čistenie. Nízky prívodný tlak môže poskytnúť nedostatočný riadiaci tlak na posunutie cievky proti zaťažovacím silám.
Elektrické testovanie vyžaduje poznať špecifikáciu odporu cievky, ktorá sa objavuje v podrobných technických listoch, ale nie v základných katalógoch. Typické jednosmerné cievky merajú 15 až 40 ohmov v závislosti od menovitého napätia. Cievky striedavého prúdu vykazujú oveľa nižší odpor, často 5 až 15 ohmov, pretože pri obmedzení prúdu sa spoliehajú skôr na indukčnosť ako na čistý odpor. Otvorený obvod indikuje vypálenú cievku, zatiaľ čo veľmi nízky odpor naznačuje skrat vinutia.
Návod na aplikáciu v reálnom svete
Priemyselné lisy predstavujú klasickú aplikáciu pre rozvádzač 4WE 6 D. Ventil ovláda vysúvanie valca, aby sa použila tlaková sila a zatiahnutie, aby sa uvoľnil. Pretlakový ventil obmedzuje maximálnu silu, zatiaľ čo smerový ventil jednoducho riadi smer. Toto jednoduché ovládanie postačuje pre mnoho lisovacích operácií, kde sila a rýchlosť zostávajú konštantné.
Vstrekovacie stroje používajú viaceré smerové ventily vrátane modelov 4WE 6 D na ovládanie valcov svoriek, vyhadzovacích kolíkov a ťahov jadra. Tieto funkcie vyžadujú spoľahlivé riadenie smeru s minimálnym únikom, aby sa predišlo problémom s kvalitou dielov. Schopnosť ventilu pracovať pri tlaku 315 barov vyhovuje vysokým upínacím silám potrebným pre veľké formy.
Mobilné hydraulické zariadenia, ako sú rýpadlá a žeriavy, využívajú v celom systéme smerové ventily. 4WE 6 D často slúži ako riadiaci ventil privádzajúci riadiaci tlak do oveľa väčších hlavných riadiacich ventilov v konzole operátora. Táto architektúra umožňuje operátorovi ľahké a citlivé ovládanie, zatiaľ čo hlavné ventily zvládajú ťažké prietoky poháňajúce valce výložníka, násady a lyžice. Kompaktná veľkosť NG6 sa ľahko zmestí do rozdeľovačov riadiacich ventilov, ktoré slúžia viacerým funkciám.
Automatizácia montážnej linky často používa ventily 4WE 6 D na prenos dielov, upínanie a lisovanie. Rýchla doba odozvy podporuje frekvenciu cyklu niekoľkých operácií za minútu. Predpokladaná dlhá životnosť sa ukazuje ako dôležitá, pretože porucha ventilu na automatizovanej linke zastaví výrobu, čo ovplyvňuje viaceré stanice po prúde.
Každá z týchto aplikácií vyžaduje pozornosť na špecifické detaily nad rámec základných špecifikácií. Ovládacie prvky lisu si vyžadujú starostlivé dimenzovanie tlakového poistného ventilu na ochranu nástrojov. Formovacie stroje vyžadujú riešenie vysokej tepelnej záťaže z nepretržitého cyklovania. Mobilné zariadenia čelia nárazom, vibráciám a extrémnym teplotám, ktoré spochybňujú spoľahlivosť ventilov. Automatizované systémy potrebujú integráciu s programovateľnými ovládačmi a bezpečnostnými obvodmi. 4WE 6 D poskytuje schopný základ, ale uspeje len vtedy, keď kompletný návrh systému rieši tieto požiadavky špecifické pre aplikáciu.
Prijímanie rozhodnutia o výbere
Výber smerového ventilu Rexroth 4WE 6 D začína overením, či spĺňa základné požiadavky. Tlak v systéme musí zostať na alebo pod 350 barmi, požiadavka na prietok by nemala presiahnuť 80 litrov za minútu pre DC solenoidy alebo 60 litrov za minútu pre AC verzie a tlak vo vratnom potrubí musí zostať pod 160 bar vrátane tlakových špičiek.
Elektrické špecifikácie musia zodpovedať dostupným zdrojom napájania. Zatiaľ čo 24-voltový jednosmerný prúd sa stal takmer univerzálnym v moderných priemyselných ovládačoch, staršie zariadenia môžu vyžadovať 110 alebo 230-voltové AC verzie. Uistite sa, že tolerancia napätia zostáva v rozmedzí plus alebo mínus 10 percent, aby ste sa vyhli problémom so spoľahlivosťou v zariadeniach s okrajovou kvalitou napájania.
Podmienky prostredia určujú výber materiálu tesnenia. Štandardný nitrilový kaučuk funguje od mínus 30 do pozitívnych 80 stupňov Celzia s ropnými olejmi. Vysokoteplotné aplikácie nad 80 stupňov vyžadujú fluoroelastomérové tesnenia. Kvapaliny na vodnej báze vyžadujú špecifické tesniace zlúčeniny, ktoré odolávajú rôznym chemickým prostrediam. Podobne skontrolujte, či hydraulická kvapalina spĺňa normy DIN 51524, alebo sa o alternatívnych kvapalinách poraďte s výrobcom.
Montážne úvahy zahŕňajú rozhranie ventilu a orientáciu solenoidu. Uistite sa, že montážny povrch poskytuje rovnú tesniacu rovinu so správnym uťahovacím momentom skrutiek a tesneniami O-krúžkov. Naplánujte si elektrické vedenie, aby ste využili výhody otočného solenoidu a umiestnite konektor tam, kde je zapojenie vhodné a chránené pred mechanickým poškodením.
Rozhodnutie medzi štandardnou verziou s vratnou pružinou a aretáciou závisí od pracovného cyklu a dostupnosti energie. Aretačné ventily šetria energiu v aplikáciách, kde sa poloha ventilu mení zriedkavo a musí sa držať dlhší čas. Spätné pružinové ventily poskytujú jasnejšie režimy zlyhania, pretože strata energie ich vracia do definovaného bezpečného stavu.
Pri aplikáciách vyžadujúcich reguláciu premenlivej rýchlosti, plynulé zrýchlenie alebo spätnú väzbu o polohe sú obmedzenia 4WE 6 D zrejmé. To signalizuje, kedy treba zvážiť proporcionálne ventily napriek vyššej cene a zložitosti. Rozhodnutie často závisí od toho, či aplikácia skutočne potrebuje moduláciu alebo či riadenie zapnuté/vypnuté so správnym návrhom obvodu dosiahne požadované výsledky.
Okrem samotného ventilu úspech závisí od správneho návrhu systému. Dimenzujte hydraulickú pohonnú jednotku tak, aby poskytovala primeraný prietok pri požadovanom tlaku s primeraným vývinom tepla. Nainštalujte filtráciu spĺňajúcu požiadavku ISO 4406 triedy 20/18/15. Navrhnite spätné vedenie, aby ste minimalizovali spätný tlak v T porte. Zahrňte ochranu proti odľahčeniu tlaku a správne preplachovanie systému počas prvého spustenia, aby sa odstránila kontaminácia zostavy.
Záver a strategické odporúčania
Smerový regulačný ventil Rexroth 4WE 6 D zostáva z dobrých dôvodov priemyselným štandardom. Jeho vysokotlaková schopnosť, štandardizované rozhrania a overená spoľahlivosť z neho robia dobrú voľbu pre stredne až vysokotlakové hydraulické systémy vyžadujúce spoľahlivé riadenie smeru. Globálne akceptovanie montážnych noriem NG6 poskytuje flexibilitu dodávateľského reťazca prostredníctvom viacerých kvalifikovaných predajcov.
Úspešná aplikácia si však vyžaduje rešpektovanie limitov ventilu a udržiavanie hydraulického prostredia, ktoré potrebuje. Limit tlaku 160 barov v T porte nie je návrh, ale tvrdá hranica, ktorá pri prekročení spôsobuje poruchy. Inžinieri musia starostlivo analyzovať dynamiku spätného potrubia, najmä v systémoch s viacerými ventilmi zdieľajúcimi spoločné spätné potrubia.
Rovnako nemožno vyjednávať o čistote hydraulickej kvapaliny. Splnenie normy ISO 4406 Trieda 20/18/15 si vyžaduje investície do správnej filtrácie a priebežnej údržby. To predstavuje najväčšie celoživotné náklady spojené s ventilom a zaslúži si primeranú rozpočtovú prioritu. Úspora peňazí za filtráciu vytvára oveľa vyššie náklady vďaka predčasnej výmene ventilov a neočakávaným prestojom.
Využívanie výhod štandardizácie znamená udržiavanie schválených zoznamov krížových odkazov s overenými špecifikáciami. Mechanická zameniteľnosť ventilov NG6 naprieč značkami poskytuje odolnosť dodávateľského reťazca iba vtedy, keď sú náhrady skôr technicky overené, ako sa predpokladajú. Pri porovnávaní alternatív venujte zvláštnu pozornosť hodnotám tlaku na T porte.
Pri nových konštrukciách strojov zvážte, či ovládanie zapnutia a vypnutia skutočne spĺňa súčasné a budúce potreby. 4WE 6 D dobre poslúži v aplikáciách, kde postačuje prepínanie smeru a konštantný prietok. Keď sa premenlivá rýchlosť, plynulý pohyb alebo integrovaná diagnostika stanú požiadavkami, technológia proporcionálnych ventilov poskytuje funkcie, ktoré stoja za dodatočnú investíciu.
Ventil predstavuje vyspelú technológiu s jasným pochopením možností a obmedzení. Úspech pochádza z rešpektovania týchto hraníc, správneho udržiavania hydraulického prostredia a prispôsobenia schopností ventilov požiadavkám aplikácie. Pri správnom použití poskytuje smerový regulačný ventil 4WE 6 D roky spoľahlivej služby v náročných priemyselných aplikáciách.
