Keď sledujete buldozér dvíhajúci radlicu alebo vidíte, ako sa robot z továrne pohybuje presne, je tu malý, ale mohutný komponent, ktorý to všetko umožňuje: smerový regulačný ventil.
Táto príručka vás prevedie všetkým, čo potrebujete vedieť o týchto základných častiach, od ich fungovania až po výber tej správnej pre vaše potreby.
Čo je to smerový regulačný ventil?
Predstavte si smerový regulačný ventil (DCV) ako adopravný kontrolór pre tekutiny. Rovnako ako semafor nasmeruje autá na križovatke, DCV nasmeruje hydraulický olej alebo stlačený vzduch cez rôzne cesty v stroji. Tieto ventily sú „mozogom“ systémov napájania tekutín, ktoré hovoria tekutine, kam a kedy má ísť.
Prečo sa nazývajú ventily "Bang-Bang"?
Mnohé DCV fungujú ako spínač svetiel – sú buď úplne zapnuté, alebo úplne vypnuté. Neexistuje žiadna medzipoloha, a preto ich ľudia niekedy nazývajú ventily „bang-bang“. Keď sa prepnú, urobia to rýchlo a úplne.
Ako funguje smerový regulačný ventil?
Základné časti
Každý DCV má tieto hlavné komponenty:
Teleso ventilu:Je to ako dom, ktorý drží všetko pohromade. Vo vnútri má kanály, kde môže prúdiť tekutina.
Cievka alebo tanier:Toto je pohyblivá časť, ktorá v skutočnosti riadi tok. Predstavte si to ako posuvné dvere, ktoré otvárajú a zatvárajú rôzne cesty.
Porty:Toto sú spojovacie body, kde sa potrubia pripájajú. Zvyčajne sú označené:
- P= tlak (kde sa tekutina dostáva)
- T= Nádrž (kam sa vracia kvapalina)
- A a B= Porty ovládača (kam kvapalina pracuje)
Akčný člen:To je to, čo posúva cievku. Môže to byť rukoväť, ktorú stlačíte, elektrická cievka alebo tlak tekutiny.
Ako riadi tok
Keď pohon pohybuje cievkou, usporiada rôzne otvory a kanály vo vnútri tela ventilu. To vytvára nové cesty pre prúdenie tekutiny. Je to ako preskupovanie dielikov puzzle, aby ste vytvorili rôzne cesty.
Typy smerových regulačných ventilov
Podľa toho, ako sa pohybujú (vnútorný dizajn)
Cievkové ventily
Používajú valcový kus (cievka), ktorý sa posúva tam a späť. Sú ako posuvné puzzle, kde pohyb jedného dielika otvára niektoré cesty a zatvára iné. Sú všestranné, ale umožňujú malý únik.
Poppetové ventily
Používajú guľôčku, kužeľ alebo kotúč, ktorý sa zdvihne zo sedadla, aby umožnil prietok, alebo ho stlačí, aby ho zastavil. Spomeňte si na korok vo fľaši – keď ho vyberiete, vytečie tekutina. Tieto ventily tesnia veľmi tesne a takmer bez úniku.
Rotačné ventily
Namiesto posúvania sa tieto otáčajú, aby zoradili rôzne priechody. Sú ako otáčanie kľúčom v zámku, aby ste otvorili rôzne dvere.
Podľa toho, ako sú prevádzkované
Manuálne ventily
Ovládate ich ručne pomocou páky, tlačidla alebo pedálu. Sú jednoduché a spoľahlivé, ako manuálna automobilová prevodovka.

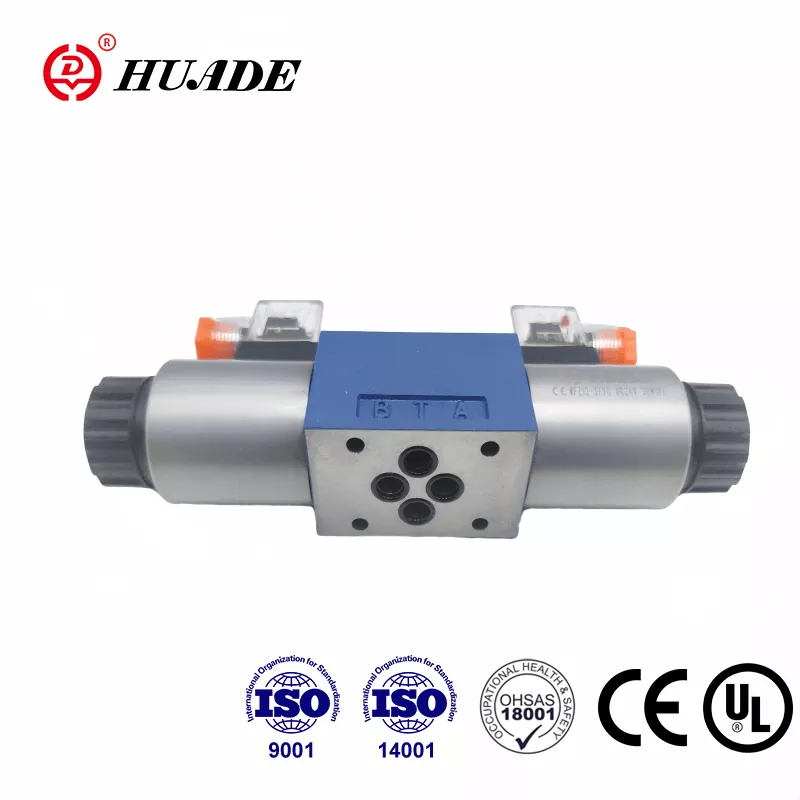

Solenoidové ventily
Tieto sú ovládané elektricky. Keď vyšlete elektrický signál, magnetická cievka pohybuje ventilom. Je to ako mať diaľkové ovládanie pre váš ventil.
Pilotne ovládané ventily
Tie využívajú tlak tekutiny na pohyb ventilu. Sú užitočné, keď potrebujete veľkú silu na pohyb veľkého ventilu, ako je použitie posilňovača riadenia v aute.
Podľa počtu pozícií a portov
Systém názvov sa môže na prvý pohľad zdať mätúci, ale v skutočnosti je jednoduchý:
- 2/2 ventil:2 porty, 2 polohy (ako vypínač)
- 3/2 ventil:3 porty, 2 polohy (bežné pre jednočinné valce)
- 4/2 ventil:4 porty, 2 polohy (štandard pre dvojčinné valce)
- 4/3 ventil:4 porty, 3 pozície (vrátane neutrálnej strednej polohy)
Stredové polohy (pre 3-polohové ventily)
- Otvoriť centrum:Všetky porty sa spájajú – ako keď otvárate všetky dvere v dome
- Uzavreté centrum:Všetky porty sú zablokované - ako zatvorenie všetkých dverí
- Tandemové centrum:Tlak sa pripája k nádrži, ale porty ovládača sú zablokované
- Float Center:Porty ovládača sa pripájajú k nádrži, ale tlak je zablokovaný
Výber správneho ventilu: Kľúčové špecifikácie
Hodnotenie toku (Cv)
To vám povie, koľko tekutiny ventil zvládne. Meria sa v galónoch za minútu (GPM) pri poklese tlaku 1 PSI. Predstavte si to ako priemer záhradnej hadice – väčšie čísla znamenajú väčší prietok.
Hodnotenie tlaku
Toto je maximálny tlak, ktorý ventil bezpečne zvládne. Zvyčajne sa označuje ako PN (napríklad PN350 pre 350 barov) alebo v PSI. Neprekračujte tento limit, inak by ventil mohol zlyhať.
Čas odozvy
V prípade solenoidových ventilov to je rýchlosť, akou dokážu prepínať polohy, zvyčajne merané v milisekundách. Rýchlejšie časy odozvy sú lepšie pre aplikácie, ktoré vyžadujú rýchle pohyby.
Trieda úniku
Toto hodnotí, ako dobre ventil tesní:
- Trieda IV:Určitý únik (0,01 % menovitého prietoku)
- Trieda V:Nízky únik
- Trieda VI:Bublinotesný (takmer žiadny únik)
Od jednoduchého po inteligentné: Typy ovládania
Zapínacie a vypínacie ventily (štandardné DCV)
Toto sú základné „bang-bang“ ventily, o ktorých sme hovorili. Sú buď úplne otvorené, alebo úplne zatvorené. Sú ideálne na jednoduché úlohy, ako je upnutie dielu alebo úplné vysunutie valca.
Proporcionálne ventily
Sú to ako stmievače pre prietok tekutiny. Namiesto jednoduchého zapnutia/vypnutia môžu byť čiastočne otvorené na ovládanie prietoku. To vám dáva plynulé, variabilné ovládanie rýchlosti. Sú skvelé pre aplikácie, ako je obsluha žeriavov, kde chcete plynulé pohyby.
Servo ventily
Toto sú presné prístroje sveta ventilov. Poskytujú mimoriadne presné ovládanie a dokážu reagovať na spätnú väzbu, aby udržali presné polohy alebo toky. Používajú sa v špičkových aplikáciách, ako sú letecké simulátory a CNC stroje.
Aplikácie v reálnom svete
Stavebné zariadenia
- Bagre:Na ovládanie výložníka, ramena, lyžice a otáčania použite viacero 4/3 ventilov. Pilotne ovládané proporcionálne ventily poskytujú operátorovi hladké ovládanie.
- buldozéry:Použite DCV na ovládanie uhla a výšky radlice, ako aj systémov pohonu pásov.
Výroba
- CNC stroje:Použite solenoidové DCV na upínanie nástrojov a proporcionálne ventily na presné polohovanie.
- Montážne linky:Pneumatické DCV ovládajú chápadlá, zdvíhače a triediace mechanizmy.
Poľnohospodárstvo
- Traktory:Viacvalcové ventilové bloky ovládajú nástroje, ako sú pluhy a kosačky.
- Kombajny:DCV riadia výšku zberača a rýchlosť čistiaceho ventilátora.
Letectvo a kozmonautika
- Podvozok lietadla:Servoventily poskytujú presné a spoľahlivé ovládanie vysúvania a zasúvania.
- Ovládanie letu:Vysokovýkonné servoventily umožňujú systémy fly-by-wire.
Prehľad trhu: Kto čo robí
Globálny trh so smerovými regulačnými ventilmi má hodnotu približne 8 – 10 miliárd USD a rastie o 5 – 11 % ročne. Medzi kľúčových hráčov patria:
- Bosch Rexroth:Známy pre robustné hydraulické ventily a integráciu Industry 4.0
- Parker Hannifin:Ponúka široký sortiment pre hydraulické aj pneumatické aplikácie
- Eaton/Danfoss:Silný v mobilnej hydraulike s inteligentnými ventilovými technológiami
- SMC:Popredný výrobca pneumatických ventilov s kompaktným dizajnom s vysokým prietokom
- oslava:Inovatívne pneumatické riešenia vrátane ventilových ostrovčekov a digitálnych platforiem
- Moog:Vysoko presné servoventily pre náročné aplikácie
Budúcnosť: Inteligentné ventily a Priemysel 4.0
Inteligentné funkcie
Moderné ventily sú čoraz inteligentnejšie vďaka vstavaným senzorom, ktoré monitorujú:
- Teplota
- Počet cyklov
- Spätná väzba polohy
- Prietoky
- Úrovne kontaminácie
Digitálna integrácia
Nové ventily môžu komunikovať pomocou protokolov ako:
- IO-Link
- EtherNet/IP
- Profibus
- Modbus
To im umožňuje odosielať diagnostické údaje do centrálnych riadiacich systémov, čo umožňuje prediktívnu údržbu.
Prediktívna údržba
Namiesto čakania na zlyhanie ventilov dokážu inteligentné systémy na základe údajov v reálnom čase predpovedať, kedy je potrebná údržba. To znižuje neočakávané prestoje a šetrí peniaze.
Riešenie bežných problémov
Ventil sa neaktivuje
Možné príčiny:Žiadny elektrický signál, spálená cievka, nízky pilotný tlak
Riešenia:Skontrolujte napätie, otestujte manuálne ovládanie, skontrolujte prívod riadiaceho vzduchu/oleja
Pomalý alebo trhaný pohyb
Možné príčiny:Vnútorný únik, kontaminovaná kvapalina, nesprávna veľkosť ventilu
Riešenia:Otestujte tesnosť, vymeňte kvapalinu a filtre, skontrolujte veľkosť ventilu
Drift pohonu
Možné príčiny:Nesprávna stredová poloha, opotrebovaná cievka, vonkajší únik
Riešenia:Skontrolujte konfiguráciu ventilu, otestujte vnútorné opotrebovanie, skontrolujte spoje
Vonkajší únik
Možné príčiny:Opotrebované tesnenia, uvoľnené skrutky, prasknuté telo
Riešenia:Vymeňte tesnenia, skontrolujte uťahovací moment skrutiek, skontrolujte, či nie sú poškodené
Hluk alebo prehrievanie
Možné príčiny:Kavitácia, príliš malý ventil, príliš vysoký tlak
Riešenia:Skontrolujte hladinu kvapaliny, skontrolujte veľkosť ventilu, upravte nastavenie poistného ventilu
Najlepšie postupy údržby
Pravidelné kontroly
- Skontrolujte vonkajšie netesnosti
- Hľadajte koróziu alebo poškodenie
- Skontrolujte, či sú všetky pripojenia tesné
- Otestujte manuálne prepisy
Údržba tekutín
- Pravidelne odoberajte tekutinu kvôli kontaminácii
- Zmeňte filtre podľa plánu
- Udržujte teplotu systému pod 140 °F (60 °C)
- Udržujte správnu hladinu tekutín
Preventívne opatrenia
- Pravidelne cyklujte ventily, aby ste zabránili prilepeniu
- Udržujte zásoby náhradných dielov
- Vyškolte operátorov o správnom používaní
- História údržby dokumentov
Správna voľba
Pri výbere smerového ventilu zvážte tieto faktory:
Potrebná funkcia:Koľko portov a pozícií potrebujete?
Tlak a prietok:Aké sú vaše systémové požiadavky?
Typ kvapaliny:Hydraulický olej, vzduch, voda alebo špeciálne kvapaliny?
Spôsob kontroly:Manuálna, elektrická alebo pilotná prevádzka?
Prostredie:Teplota, prach, nebezpečné oblasti?
Rozpočet:Počiatočné náklady vs. dlhodobá spoľahlivosť
Záver
Smerové regulačné ventily sú neospevovanými hrdinami moderných strojov. Od rýpadla na stavenisku až po robot na montážnej linke umožňujú tieto ventily riadený pohyb. Ako technológia napreduje, ventily sa stávajú inteligentnejšími a integrovanejšími s digitálnymi systémami, ale ich základná úloha zostáva rovnaká: riadenie toku tekutiny na vytvorenie užitočnej práce.
Či už navrhujete nový systém, riešite problémy s existujúcim, alebo sa jednoducho snažíte pochopiť, ako veci fungujú, pochopenie smerových regulačných ventilov vám otvorí dvere k pochopeniu fluidných energetických systémov, ktoré nás každý deň obklopujú.
Kľúčom k úspechu s DCV je prispôsobenie správneho typu ventilu vašim špecifickým potrebám aplikácie, ich správna údržba a udržiavanie aktuálnosti s vyvíjajúcimi sa technológiami. S týmto základom budete dobre vybavení na prijímanie informovaných rozhodnutí o týchto kritických komponentoch.
