Huade hydraulický proporcionálny benchmarking rexroth technickej analýzy

Ako reprezentatívny podnik v oblasti hydrauliky v Číne je proporcionálny chlopňa spoločnosti Huade Hydraulica (ako je séria 4WRELE a 4WRPEH) porovnávaná proti podobným produktom Rexroth v Nemecku a preukázala vysoký substitučný potenciál v stredne a vysokotlakových hydraulických systémoch. Nasleduje technická analýza týchto dvoch proporcionálnych ventilov a porovnanie s produktmi Rexroth:

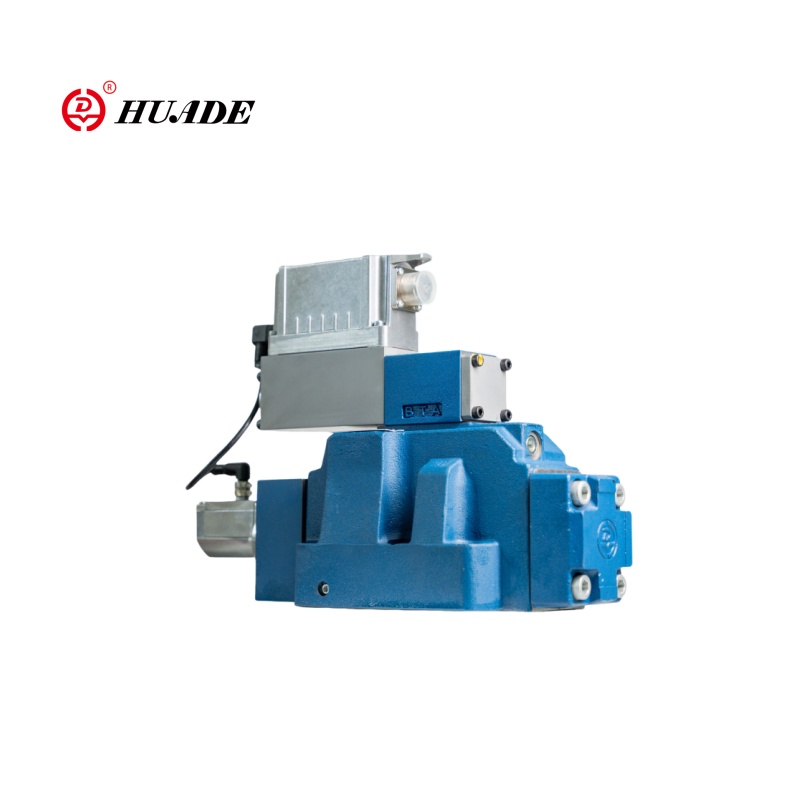

1. Analýza modelu produktu Zoberieme napríklad 4Wrele25w6-220L-4X:

Typ:Elektro-hydraulický proporcionálny smerový ventil (so spätnou väzbou polohy)

Priemer:25 (rozhranie NG6, v súlade so štandardom ISO 4401)

Úroveň tlaku:35 mPa (stredný a vysoký tlak)

Prietok:220 l/min (maximum)

Režim riadenia:Proporcionálny solenoid + kontrola polohy jadra ventilového ventilu (spätná väzba LVDT)

Aplikácia:Vhodné pre systémy, ako sú strojárske stroje a metalurgické vybavenie, ktoré vyžadujú vysoko presný prietok a riadenie smeru, používané na nastavenie proporcionálneho tlaku v systéme, ako je hydraulická čerpadlá, tlač, atď.

2. Výrobky s rexrothom

4WRELE SERIES VS Rexroth 4WRLE

Obidve sú proporcionálne smerové ventily so spätnou väzbou LVDT a výkonnostné parametre (tlak, prietok, čas odozvy) sú podobné.

Dizajn tela ventilu Huade, technológia tesnenia a výkon solenoidu sú blízko k úrovni Rexroth, ale trvanlivosť v extrémnych pracovných podmienkach (ako je vysokofrekvenčná vibrácia, dlhodobá kontinuálna prevádzka) sa môže mierne líšiť.

3. Výhody výmeny Rexroth

Výhoda nákladov:Cena produktu spoločnosti Huade je zvyčajne o 20%-30% nižšia ako Rexroth, s výraznou výkonnosťou nákladov.

Domáca adaptácia:Lokalizovaný dodávateľský reťazec, krátky dodací cyklus a rýchla odozva na dodatok.

Technická kompatibilita:Veľkosť rozhrania a elektrické signály (napríklad 0-10V alebo 4-20MA) sú kompatibilné s Rexroth a môžu sa priamo vymeniť.

Dodržiavanie výkonnosti:V rozsahu stredného a vysokého napätia (21-35MPa), statická presnosť (± 1% FS), opakovateľnosť (± 0,5%) a ďalšie ukazovatele uspokojili väčšinu priemyselných potrieb.

4. Rozdiely na poznamenanie

Dynamická reakcia:Rexroth má stále výhodu pri vysokofrekvenčnej odozve (napríklad servo systémy) a Huade bude možno potrebné, aby sa parametre upravovali cielene.

Extrémne pracovné podmienky:V dlhodobej vysokej teplote (> 80 ° C) alebo vysoko znečistených prostrediach (NAS úroveň 9 alebo viac) sú materiály a procesy Rexroth zrelejšie.

Rozpoznávanie značky:Niektoré medzinárodné projekty alebo špičkové vybavenie stále špecifikujú Rexroth a zákazníci musia schváliť domácu náhradu.

5. Praktické návrhy aplikácií

Scenáre náhrady:V strednodobých a vysokotlakových systémoch, ako je metalurgia, vstrekovacie stroje a ťažobné stroje, môžu proporcionálne ventily Huade úplne nahradiť Rexroth, ale musí sa zabezpečiť čistota oleja (v rámci NAS 1638 úrovne 8).

Optimalizácia ladenia:Odporúča sa použiť Huadeov zodpovedajúci zosilňovač alebo kompatibilný ovládač, ktorý zodpovedá dynamickým charakteristikám ventilu.

Overovací test:Počas prvej výmeny vykonajte test krivky tlakového toku, aby ste overili stabilitu systému.

Záver

Proporcionálne ventily série Huade's 4wrele majú schopnosť konkurovať Rexroth v oblasti stredného a vysokotlakového poľa, najmä na nákladovo citlivom trhu. Pre väčšinu priemyselných aplikácií sa dá považovať za spoľahlivú alternatívu k Rexrothovi, ale je potrebné ju starostlivo vyhodnotiť vo vysokofrekvenčnej reakcii alebo extrémnom prostredí. Odporúča sa spolupracovať s technickým tímom spoločnosti Huade pri výbere modelu na základe konkrétnych pracovných podmienok, aby sa maximalizoval výkon nákladov.
