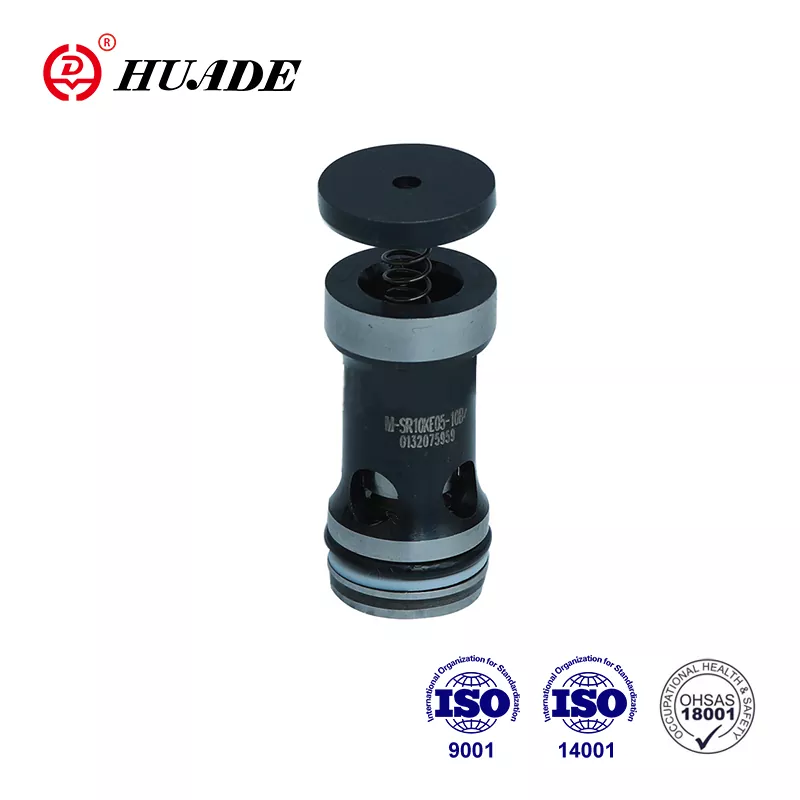

Spoločnosť bola založená prostredníctvom strategického partnerstva medzi čínskymi a nemeckými vládami v roku 1979 a začlenila špičkovú technológiu od spoločnosti Rexroth. Huade® Cartridge Valve M-Sr je alternatívou k produktom Rexroth v rovnakej sérii. Je to nákladovo efektívne. Všetky výrobky prechádzajú prísnym testovaním pred opustením továrne a sú balené v štandardnom škatuli s vodotesným balením. V priebehu jednoročného záručného obdobia je bezplatné opraviť. Huade prišiel na medzinárodné normy, konkrétne ISO9001, ISO14001 a ISO45001. Huade® Cartridge Valve M-SR má spoľahlivý výkon a už je populárny medzi čínskymi spotrebiteľmi. Je to známa národná značka v Číne.
|
Technické údaje (pre aplikácie mimo týchto parametrov, obráťte sa na nás!) |
|
|
Max. Tlak (MPA) |
Do 31,5 |
|
Tlak na krakovanie (MPA) |
Pozri charakteristické krivky |
|
Max. prietok (l/min) |
Pozri charakteristické krivky |
|
Prevádzková tekutina |
Minerálny olej alebo fosfátový ester |
|
Rozsah teploty tlakovej kvapaliny （℃） |
-30 ～+80 |
|
Rozsah viskozity (MM2/s) |
2,8 až 500 |
|
Čistota |
Maximálny prípustný stupeň kontaminácie tlakovej tekutiny je NAS 1638 CASS 9. Preto odporúčame filter s minimálnou rýchlosťou zadržania β10≥75 |
Vlastnosti:
▶ Na inštaláciu v potrubných blokoch ako kazetový ventil s pravou šikmou
▶ Unikanie bez uniku v jednom smere
▶ 6 otváracích tlakov, voliteľné
Aplikácia:
Používa sa hlavne v výstupe čerpadla ako zadný tlak a bočné ventily.
4. funkcie, sekcia, symboly kazetového ventilu M-SR
Typ kontrolného ventilu Typ M-SR má úlohu, uprednostňuje dávku prietoku v jednom smere a umožňuje voľný tok v opačnom smere.

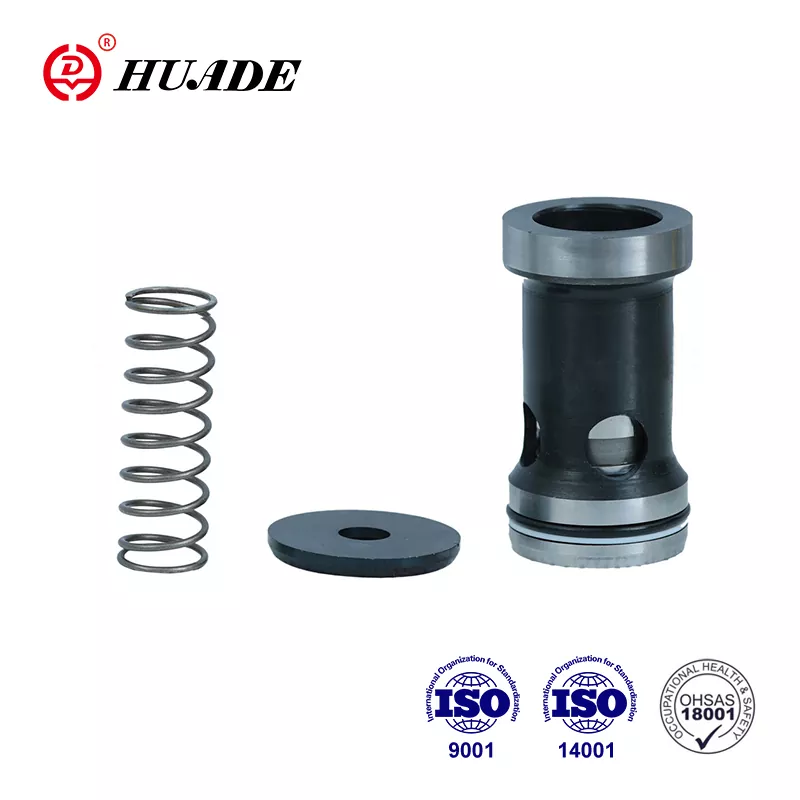

Ventil vrátane ventilového rukávu (1), cievky (2), pružinového sedadla (3) a pružiny (4).
Symbol
Štruktúra
1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.
2. Nádrž musí byť utesnená a vzduchový filter musí byť nainštalovaný pri vchode do vzduchu.
3. Výrobky bez podskupiny Pri opustení továrne, ak ich potrebujete, prosím, objednávajte špeciálne.
4. Upevňovacie skrutky ventilu musia byť vysoká úroveň intenzity (trieda 10.9). Vyberte a použite ich podľa parametra uvedeného vo vzorkovej knihe.
5. Drsnosť povrchu spojená s ventilom je potrebná na 0,8.
6. Povrchová úprava kusu párenia je potrebná na 0,01/100 mm.
