Pri práci s hydraulickými systémami je ovládanie smeru toku nevyhnutné pre bezpečnosť a efektivitu. Kazetový ventil Bosch Rexroth M-SR slúži ako spoľahlivý spätný ventil, ktorý umožňuje prietok tekutiny v jednom smere a zároveň úplne blokuje spätný tok. Tento komponent sa stal štandardnou voľbou v priemyselných hydraulických aplikáciách vďaka svojej kompaktnej konštrukcii a tesnosti.
Čo je kazetový ventil M-SR
Kazetový ventil M-SR je skrutkovací hydraulický spätný ventil vyrábaný spoločnosťou Bosch Rexroth, jednou z popredných spoločností v oblasti hydraulických technológií. Tento kartušový ventil M-SR patrí do série 1X a používa tanierový dizajn na riadenie prietoku kvapaliny. Ventil zapadá priamo do bloku rozdeľovača, čo šetrí miesto v porovnaní s tradičnými ventilmi namontovanými na potrubí.
Základná operácia je jednoduchá. Keď hydraulická kvapalina tlačí na ventil v smere dopredu dostatočným tlakom, tanier sa otvorí a umožní prietok. Keď tlak prichádza z opačného smeru, tanier tesne prilieha k svojmu sedlu, čím zabraňuje akémukoľvek spätnému toku. Toto tesnenie kov na kov vytvára nepriepustný uzáver, ktorý udržuje tlak v systéme bez degradácie v priebehu času.
Kartušový ventil M-SR sa dodáva v dvoch typoch inštalácie: uhlový ventil KE pre 90-stupňové prietokové cesty a inline ventil KD pre priame prietokové cesty. Táto flexibilita pomáha inžinierom navrhovať kompaktné hydraulické okruhy, ktoré sa zmestia do obmedzeného priestoru.
Technické špecifikácie a rozsah veľkostí
Kartušový ventil M-SR je dostupný v siedmich menovitých veľkostiach, označených ako NG 6 až NG 30. Každá veľkosť zvláda rôzne prietoky a úrovne tlaku v závislosti od požiadaviek aplikácie.
Pre menšie systémy NG 6 kartušový ventil M-SR zvládne prietoky do 6 litrov za minútu a pracuje pri tlakoch do 420 barov. S rastúcou veľkosťou výrazne rastie prietoková kapacita. Verzia NG 10 zvládne 50 litrov za minútu, zatiaľ čo NG 15 zvládne 120 litrov za minútu. Najväčšia štandardná veľkosť, NG 30, pojme prietoky až 400 litrov za minútu, hoci jej maximálny tlak klesne na 250 barov.
Trhací tlak, čo je minimálny tlak potrebný na otvorenie ventilu, sa pohybuje v podstate od nuly (pri bezpružinových verziách) až do 5 barov. Väčšina aplikácií používa štandardnú 0,5 barovú pružinu, ktorá poskytuje spoľahlivé utesnenie a zároveň sa ľahko otvára, keď začne prúdenie dopredu. Vyššie praskacie tlaky ako 1,5 bar alebo 3 bar sú dostupné pre systémy, ktoré potrebujú silnejšiu spätnú tesniacu silu.
Rozsah prevádzkových teplôt závisí od materiálu tesnenia. Štandardné tesnenia NBR fungujú od mínus 30 stupňov Celzia do pozitívnych 80 stupňov Celzia. Pre aplikácie odolné voči vysokým teplotám alebo chemikáliám predlžujú tesnenia FKM hornú hranicu, pričom mierne zužujú rozsah nízkych teplôt.
Kazetový ventil M-SR pracuje s rôznymi hydraulickými kvapalinami vrátane minerálnych olejov, biologicky odbúrateľných kvapalín a protipožiarnych doplnkov. Pri použití kvapalín na vodnej báze by prevádzková teplota mala zostať pod 60 stupňov Celzia, aby sa zachovala životnosť tesnenia.
Požiadavky na inštaláciu a podrobnosti o montáži
Inštalácia patrónového ventilu M-SR vyžaduje pozornosť niekoľkým rozmerovým a povrchovým špecifikáciám. Dĺžka tela ventilu sa líši v závislosti od veľkosti, v rozsahu od 33,3 milimetra pre NG 6 až po 83,3 milimetra pre NG 30, so zápornou toleranciou 0,1 milimetra. Inštalačná dutina sa riadi normou ZN 10001, ktorá zabezpečuje kompatibilitu so správne navrhnutými blokmi rozdeľovača.
Každá veľkosť vyžaduje špecifickú závitovú zátku na utesnenie dutiny. Napríklad kartušový ventil NG 10 M-SR používa číslo dielu R913011603, ktorý má otvor s priemerom 18 milimetrov a rúrkový závit G 1/2. Verzia NG 20 používa väčšiu zástrčku s 30 milimetrovým otvorom a závitom G 1. Tieto zátky musia byť pred inštaláciou jemne naolejované, aby sa predišlo zadretiu a zabezpečilo sa správne utesnenie.
Pre spoľahlivú prevádzku je dôležitá povrchová úprava. Tesniace povrchy by mali mať hodnotu drsnosti medzi Rz 8 a Rz 16. Ventil môže byť namontovaný v akejkoľvek orientácii, aj keď vyhýbanie sa vzduchovým bublinám v okruhu pomáha predchádzať kavitácii a hluku.
Pri vysokotlakových aplikáciách nad 350 barov, aplikácia prostriedku na zaistenie závitov Loctite 243 na závity zástrčky zvyšuje bezpečnosť proti uvoľneniu v dôsledku vibrácií. Kartušový ventil M-SR si pri správnej inštalácii a správnych hodnotách krútiaceho momentu zachováva svoju menovitý tlak.
Výkonnostné charakteristiky a prietokové krivky
Pochopenie toho, ako sa ventil kazety M-SR správa v rôznych podmienkach, pomáha inžinierom vybrať správnu veľkosť a pružinu. Vzťah medzi prietokom a poklesom tlaku sleduje nelineárnu krivku, ktorá sa mení podľa veľkosti ventilu a nastavenia praskacieho tlaku.
Ak vezmeme ako príklad kartušový ventil NG 15 M-SR, pri prietoku 100 litrov za minútu s 0,5 barovou pružinou meria pokles tlaku na ventile približne 0,8 baru. Keď sa prietok zvyšuje, pokles tlaku stúpa rýchlejšie v dôsledku zvýšenej rýchlosti cez otvor ventilu. Pri 120 litroch za minútu dosahuje pokles tlaku zhruba 1,2 baru.
Pri väčších ventiloch, ako je NG 30, zostáva pokles tlaku nižší pri ekvivalentných prietokoch v dôsledku väčšej prietokovej plochy. Pri 400 litroch za minútu vykazuje kartušový ventil NG 30 M-SR pokles tlaku okolo 10 barov, čo je prijateľné vo väčšine okruhov s vysokým prietokom.
Tieto výkonnostné krivky predpokladajú použitie hydraulického oleja HLP 46 pri 40 stupňoch Celzia. Zmeny viskozity ovplyvňujú pokles tlaku, pričom hustejšie kvapaliny vytvárajú vyšší odpor. Ventil zvláda viskozity od 2,8 do 500 štvorcových milimetrov za sekundu, aj keď výkon mimo typického rozsahu by sa mal overiť pre špecifické aplikácie.
Výkon spätného tesnenia je v podstate dokonalý. Keď tlak pôsobí proti smeru zatvárania, tanier pevne sedí a zabraňuje úniku. Vďaka tejto tesnosti je kartušový ventil M-SR vhodný na udržiavanie tlaku vo fľašiach alebo na zabránenie spätnému toku v čerpacích okruhoch.
Bežné aplikácie a prípady použitia
Kazetový ventil M-SR nachádza využitie v mnohých odvetviach, kde sa vyžaduje spoľahlivá funkcia spätného ventilu. V automobilovom priemysle tieto ventily chránia testovacie stojany prevodoviek a obvody brzdového systému. Typická inštalácia môže používať kazetový ventil NG 20 M-SR v testovacom okruhu prevodovky s prietokom 200 litrov za minútu, kde zamedzenie spätného toku zabezpečuje presné výsledky testu a chráni drahé zariadenia.
Baliace stroje sa spoliehajú na presné polohovanie valca a kazetový ventil M-SR zabraňuje posunu zaťaženia blokovaním spätného toku, keď sa smerový ventil vycentruje. Táto aplikácia často používa menšie veľkosti ako NG 10 alebo NG 15, prispôsobené požiadavkám na prietok vo valci.
Lekárske a farmaceutické zariadenia vyžadujú čistú prevádzku bez rizika kontaminácie. Utesnený dizajn kazety ventilu M-SR eliminuje vonkajšie únikové cesty, ktoré by mohli priniesť kontaminanty. Tieto systémy zvyčajne pracujú pri miernom tlaku, kde hodnota 420 barov poskytuje dostatočnú bezpečnostnú rezervu.
Priemyselné obrábacie stroje používajú kazetový ventil M-SR v obtokových obvodoch čerpadiel a aplikáciách na udržiavanie zaťaženia valcov. Kompaktná inštalácia šetrí miesto na paneli a zároveň poskytuje spoľahlivý výkon v náročných výrobných prostrediach. Stavebné vybavenie a systémy riadenia sklonu veterných turbín tiež obsahujú tieto ventily pre ich robustnú schopnosť vysokého tlaku.
Všestrannosť kartušového ventilu M-SR spočíva v jeho jednoduchej obsluhe a širokej škále veľkostí. Inžinieri môžu špecifikovať presnú kombináciu veľkosti, praskacieho tlaku a materiálu tesnenia, aby zodpovedali ich špecifickým požiadavkám.
Úvahy o údržbe a životnosti
Jednou z výhod kartušového ventilu M-SR je jeho dlhá životnosť s minimálnou údržbou. Bosch Rexroth odhaduje strednú dobu nebezpečnej poruchy na 150 rokov za normálnych prevádzkových podmienok, čo sa pre väčšinu inštalácií premieta do v podstate bezúdržbovej prevádzky.
Hlavná servisná požiadavka zahŕňa udržiavanie správnej čistoty tekutín. Ventil vyžaduje filtráciu 20 mikrometrov alebo jemnejšiu, aby sa zabránilo kontaminácii časticami, ktoré by mohli poškodiť tesniace plochy. Dodržiavanie úrovne čistoty 20/18/15 ISO 4406 zaisťuje spoľahlivú prevádzku a maximálnu životnosť.
Závitová zátka, ktorá utesňuje dutinu, sa považuje za opotrebovanú položku, hoci výmena je zriedka potrebná, pokiaľ ventil nie je odstránený a znova nainštalovaný viackrát. Náhradné zástrčky sú k dispozícii samostatne s rovnakými číslami dielov, ktoré sú uvedené pre počiatočnú inštaláciu.
Pri prevádzke kartušového ventilu M-SR v drsnom prostredí s vysokými teplotami, agresívnymi kvapalinami alebo silným znečistením by sa intervaly kontrol mali skrátiť oproti štandardnému predpokladu. Monitorovanie vonkajších únikov okolo závitovej zátky a pravidelná kontrola tlakov v systéme pomáha zachytiť potenciálne problémy pred zlyhaním.
Utesnený dizajn kazety chráni vnútorné komponenty pred vystavením vplyvu prostredia, čo prispieva k vynikajúcej spoľahlivosti. Na rozdiel od vonkajších spätných ventilov, ktoré môžu utrpieť koróziu alebo fyzické poškodenie, ventil M-SR je chránený vo vnútri bloku rozdeľovača.
Porovnanie alternatív a kompatibilných produktov
Zatiaľ čo kazetový ventil Bosch Rexroth M-SR stanovuje štandard pre výkon vysokotlakového spätného ventilu, na trhu existuje niekoľko alternatív. Pochopenie rozdielov pomáha pri rozhodovaní o zdrojoch a otázkach kompatibility.
Hydac ponúka sériu spätných ventilov kazety CSBN s podobnou skrutkovou montážou, ale zvyčajne s hodnotou 350 bar namiesto 420 bar. Tieto ventily stoja o niečo menej a zároveň poskytujú porovnateľný výkon v aplikáciách, ktoré nevyžadujú plný menovitý tlak. Parker vyrába sériu D1VW, ktorá obsahuje možnosti elektronického monitorovania pre systémy, ktoré potrebujú spätnú väzbu o stave ventilov.

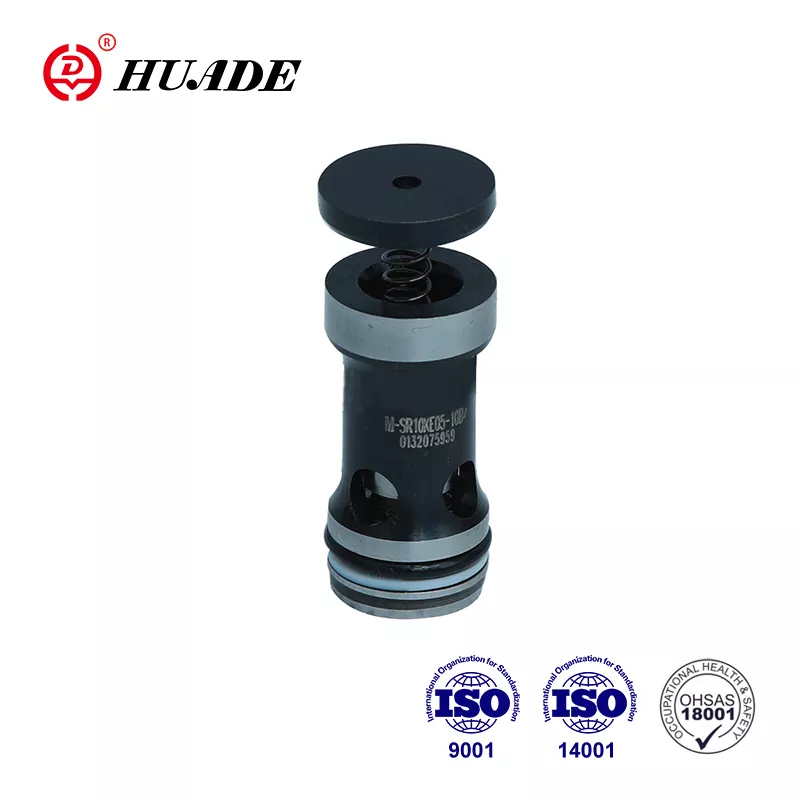

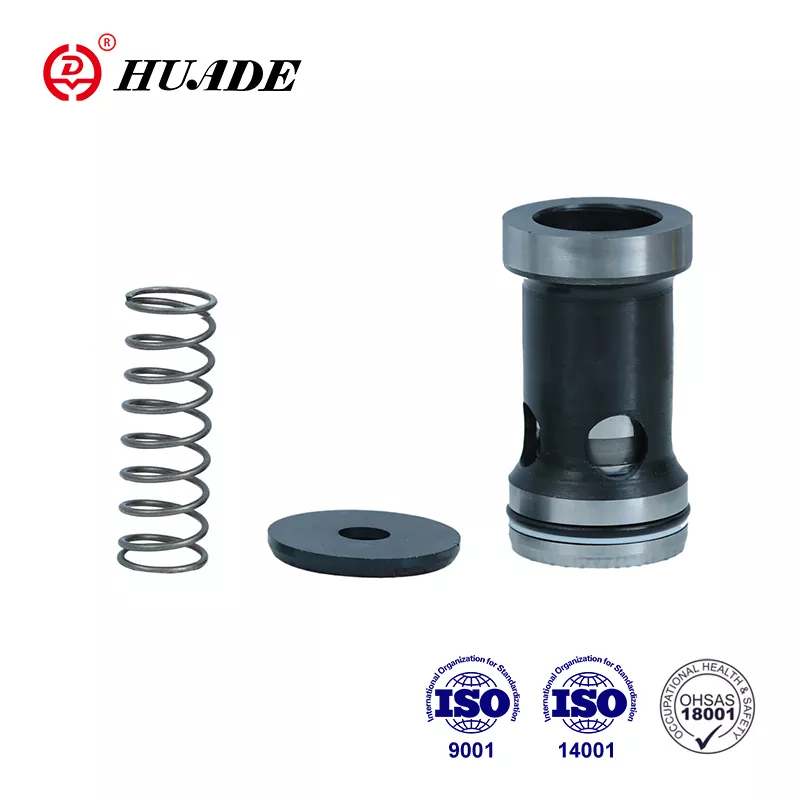

Niekoľko výrobcov v Číne vyrába kazetové ventily kompatibilné so špecifikáciami M-SR. Spoločnosti ako Huade a Hengli vyrábajú ventily zodpovedajúce rozmerovým a výkonnostným charakteristikám za nižšie ceny. Tieto alternatívy môžu dobre fungovať v nekritických aplikáciách alebo tam, kde sú výrazné rozpočtové obmedzenia. Kľúčovým aspektom je overenie, či výrobca dodržiava riadnu kontrolu kvality a poskytuje certifikačnú dokumentáciu ISO.
Pri výbere medzi originálnym kazetovým ventilom Bosch Rexroth M-SR a kompatibilnými alternatívami zvážte kritickosť aplikácie, požadované úrovne certifikácie a dostupnosť miestnej podpory. Kritické systémy, ktoré nedokážu tolerovať zlyhanie, by mali používať originálne vybavenie. Menej náročné aplikácie môžu akceptovať kompatibilné produkty na zníženie nákladov.
Kde kúpiť a informácie o cene
Kazetový ventil M-SR je dostupný prostredníctvom viacerých kanálov v závislosti od vašej lokality a požiadaviek na množstvo. Bosch Rexroth prevádzkuje oficiálny internetový obchod na adrese [store.boschrexroth.com] (http://store.boschrexroth.com/), kde sa štandardné konfigurácie dodávajú do jedného až troch dní. Čísla dielov majú špecifický formát, ako napríklad R900350797 pre uhlový ventil NG 30 KE s pružinou 0,5 baru.
Autorizovaní distribútori ako BuyRexroth poskytujú kartušovému ventilu M-SR transparentné ceny a možnosti celosvetovej dopravy. Títo distribútori majú zvyčajne na sklade bežné veľkosti a môžu si objednať špeciálne konfigurácie priamo z výroby. Dodacie lehoty pre štandardné diely sú zvyčajne krátke, zatiaľ čo vlastné špecifikácie môžu vyžadovať niekoľko týždňov.
Ceny sa výrazne líšia v závislosti od veľkosti a konfigurácie ventilu. Menšie veľkosti ako NG 6 zvyčajne stoja 50 až 80 dolárov, zatiaľ čo veľké ventily NG 30 môžu dosiahnuť 200 dolárov alebo viac. Kompatibilné alternatívy od čínskych výrobcov môžu mať o 20 až 40 percent nižšiu cenu, hoci minimálne množstvo objednávky môže byť vyššie, ako sa uprednostňuje pre malé projekty.
Pre špecializované aplikácie vyžadujúce tesnenia FKM alebo neštandardné tlaky na praskanie často najlepšie výsledky prinesie vyžiadanie cenovej ponuky priamo od distribútora alebo výrobcu. Technická podpora môže pred zakúpením potvrdiť, že zvolená konfigurácia kazetového ventilu M-SR zodpovedá požiadavkám aplikácie.
Úvahy o dizajne pre systémovú integráciu
Integrácia patrónového ventilu M-SR do hydraulického systému vyžaduje starostlivú pozornosť návrhu rozdeľovača a usporiadania okruhu. Ventil sa inštaluje do štandardnej dutiny, ktorá musí byť opracovaná na presné rozmery. Spolupráca s dodávateľmi rozvodov, ktorí dodržiavajú normu ZN 10001, zaisťuje správne prispôsobenie a výkon.
Smer prietoku cez kartušový ventil M-SR musí byť v súlade s konštrukciou okruhu. Šípka na tele ventilu alebo katalógový symbol označuje smer voľného prietoku. Inštalácia ventilu dozadu zablokuje všetok prietok, preto je dôležité overenie počas montáže. Niektorí inžinieri označujú blok rozdeľovača šípkami smeru prúdenia, aby sa predišlo chybám pri inštalácii.
Výpočty poklesu tlaku by mali zohľadňovať charakteristiky ventilu pri očakávaných prietokoch. Zatiaľ čo pokles tlaku cez kazetový ventil M-SR je zvyčajne malý v porovnaní s inými obmedzeniami okruhu, aplikácie s vysokým prietokom profitujú z výberu ďalšej väčšej veľkosti, aby sa minimalizovali straty energie a tvorba tepla.
Výber tlaku pri praskaní ovplyvňuje odpor prietoku vpred aj spätnú tesniacu silu. Aplikácie, ktoré vyžadujú minimálny dopredný odpor, by mali používať nižšie praskacie tlaky, ako je 0,2 bar alebo dokonca bezpružinová verzia. Systémy, ktoré musia udržiavať tlak proti meniacemu sa zaťaženiu, ťažia z vyšších tlakov na praskanie, ktoré poskytujú silnejšie utesnenie.
Teplotné cykly a kompatibilita kvapalín by sa mali overiť vo fáze návrhu. Ak systém zaznamená extrémne teploty alebo používa špeciálne kvapaliny, potvrdenie kompatibility materiálu tesnenia zabráni predčasnému zlyhaniu. Voliteľné tesnenie FKM rozširuje chemickú odolnosť pre aplikácie zahŕňajúce agresívne prísady alebo zvýšené teploty.
Záver
Kazetový ventil Bosch Rexroth M-SR poskytuje spoľahlivú funkciu spätného ventilu v kompaktnom balení vhodnom pre vysokotlakové hydraulické systémy. Jeho skrutkovací dizajn kazety zjednodušuje inštaláciu a zároveň eliminuje vonkajšie únikové cesty. Rozsah veľkostí od NG 6 do NG 30 pokrýva požiadavky na prietok od malých fliaš až po veľké priemyselné okruhy.
Výber správnej konfigurácie kazetového ventilu M-SR zahŕňa prispôsobenie veľkosti ventilu požiadavkám prietoku, výber vhodného tlaku na praskanie pre danú aplikáciu a overenie kompatibility tesnenia s prevádzkovými podmienkami. Vynikajúca životnosť a minimálne požiadavky na údržbu robia z tohto ventilu cenovo výhodnú voľbu počas celej životnosti systému.
Či už ide o návrh nového hydraulického okruhu alebo výmenu existujúcich komponentov, pochopenie možností a požiadaviek na inštaláciu kazetového ventilu M-SR pomáha zabezpečiť úspešnú implementáciu. Široká dostupnosť a rozsiahla história aplikácií poskytujú istotu pri špecifikácii tohto osvedčeného hydraulického komponentu.
