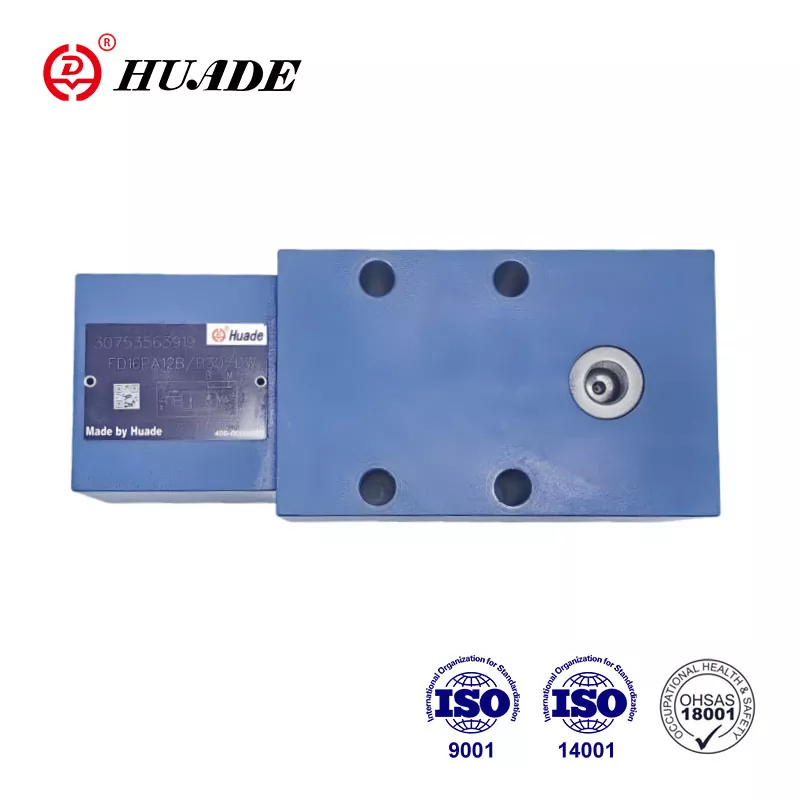

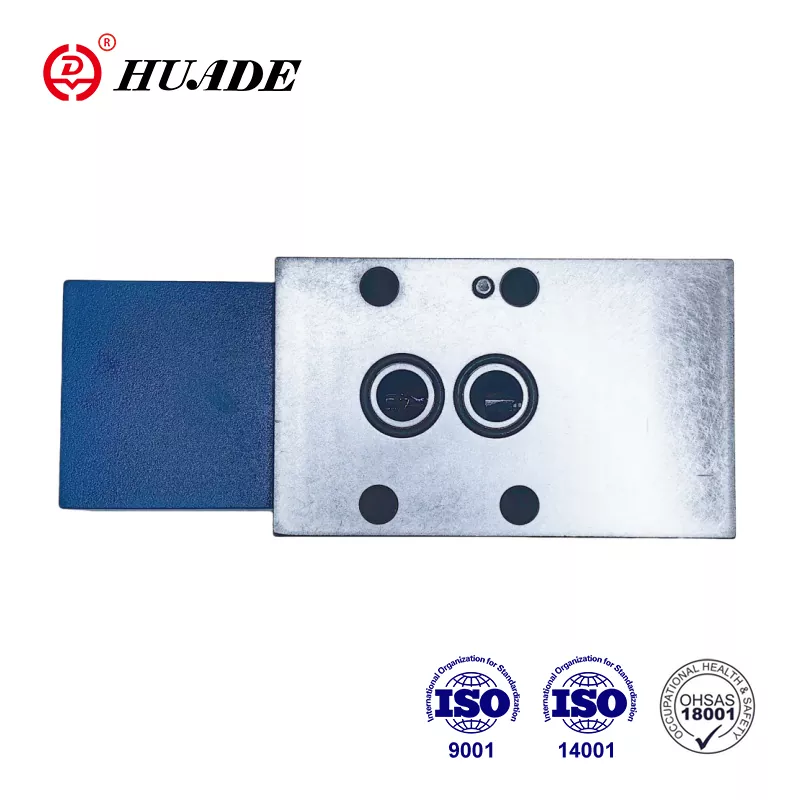

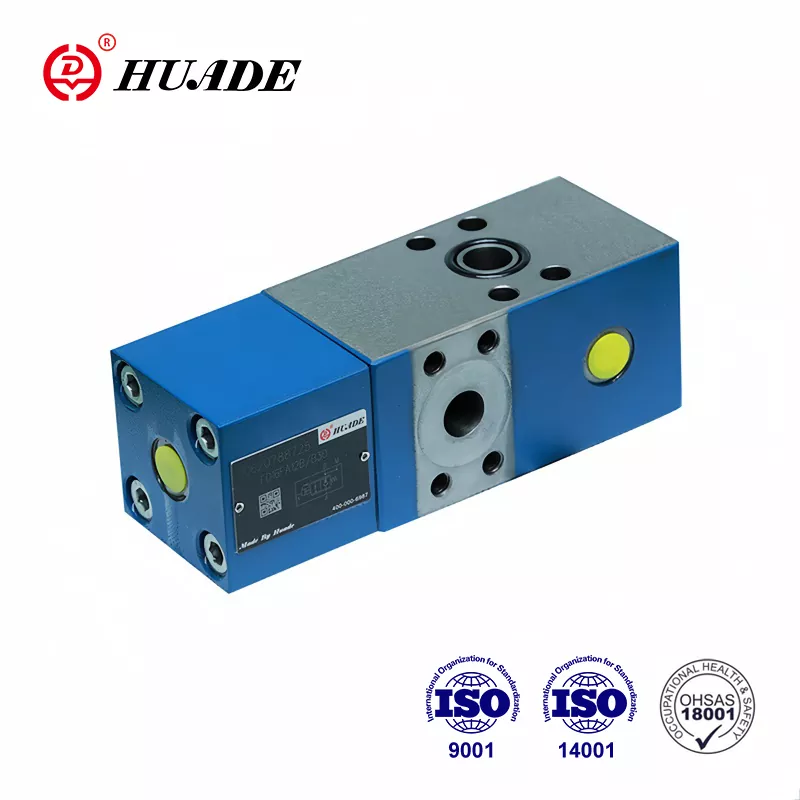

Check-q-meter ventil typu FD 16 je známy hlavne pre jeho funkciu regulačného toku. Huade Hydraulic ventily typu FD 16 sú kompatibilné s produktmi Rexroth. Faktom je, že Huade Hydraulic má dve dlhodobú spoluprácu s Rexrothom. Továreň venuje väčšiu pozornosť nákladovej efektívnosti a praktickosti. Továreň má prísny testovací systém a pokročilé výrobné vybavenie z celého sveta, aby sa zabezpečila stabilný výkon produktu.
|
Prevádzkový tlak, porty A, X (MPA) |
do 31.5 |
|
Prevádzkový tlak. Port B (MPA) |
na 42 |
|
Pilotný tlak, port x (rozsah riadenia prietoku) (MPA) |
Min.2to3.5, max 31.5 |
|
Tlak na krakovanie, A až B (MPA) |
0.2 |
|
Nastavenie tlaku pre sekundárny tlakový ventil (MPA) |
do 40 |
|
Prietok (l/min) |
80 (veľkosť12) 200 (veľkosť16) |
|
Pomer oblasti predbežného otvorenia |
plocha sedadla Poppet/oblasť pilotnej cievky = 1/20 |
|
Rozsah teploty tlakovej kvapaliny (℃) |
-30 až+80 |
|
Rozsah viskozity (mm ²/s) |
10 až 800 |
|
Tlaková tekutina |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
Vlastnosti:
▶ Prenosný vzor na DIN 24 340, od D, ISO 5781 a CETOP - RP 121H
▶ Pilot ovládaný kontrolný ventil, bez úniku. Check-Q-meter riadi návratový tok Q2 vo vzťahu k toku nasmerovaným na opačnú stranu ovládača Q1 s valcami, musí sa zohľadniť pomer oblasti (Q2 = Q1φ).
▶ Ventil obtoku, voľný prietok v opačnom smere
▶ Voliteľný vstavaný ventil sekundárneho tlakového reliéfneho ventilu (iba pre ventil s prírubovými pripojeniami).
Aplikácia:
Hlavnou funkciou check-q-meters ventilov FD16 je ovplyvniť rýchlosti hydraulických motorov a valcov nezávisle od zaťaženia (zabraňuje utekaniu). Okrem toho existuje izolovaná funkcia pre bezpečnosť potrubia.

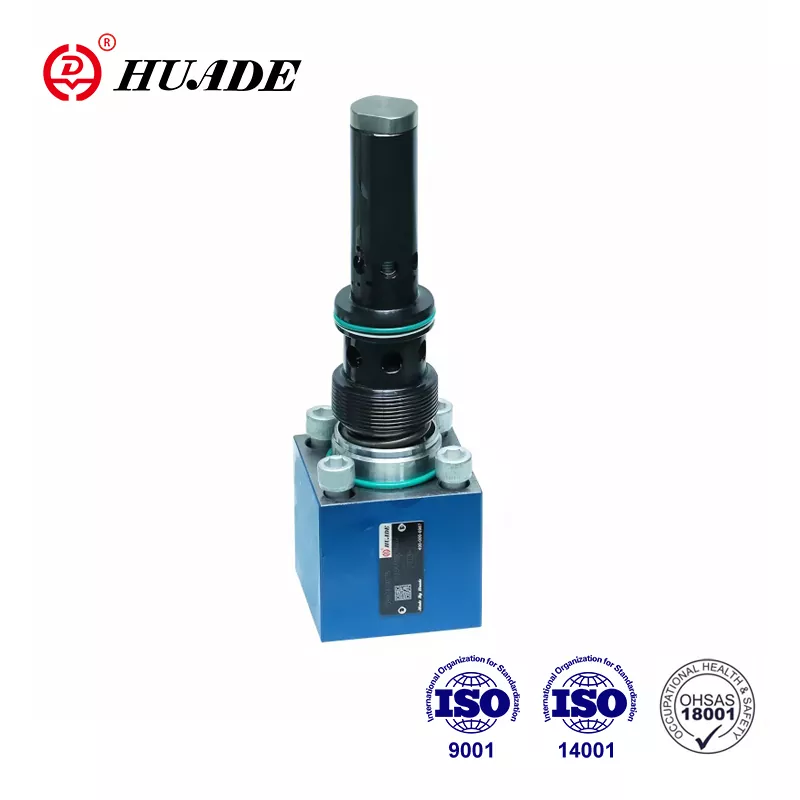

Šek-q-meter obsahuje v podstate z krytu (1), hlavného popperu (2), pilotnej časti (3), pilotnej cievky (4), tlmenia (5) a tlmenia pilotov (6).
Štruktúra check-q-meter ventilu FD 16
Symbol check-q-meter ventilu FD 16
Príklady obvodu
Poznámka:
Na kontrolu dvoch valcov, ktoré sú mechanicky nútené pohybovať sa spolu, nemôžu sa použiť dva metrov Q-Q, pretože synchronizácia a rovnaký tlak nemožno zaručiť v každom valci.
Preto musia byť valce vybavené dvoma pilotnými kontrolnými ventilmi, typ SL.The Check-Q-Meter je namontovaný v spoločnej čiare.
V takom prípade nesmie tlak zaťaženia prekročiť 20 MPA!
