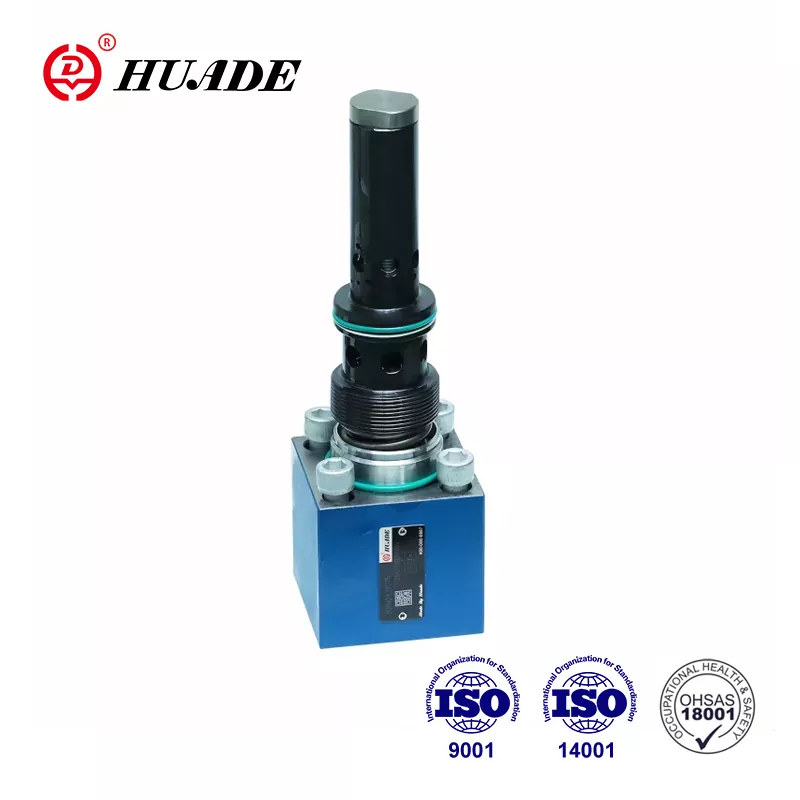

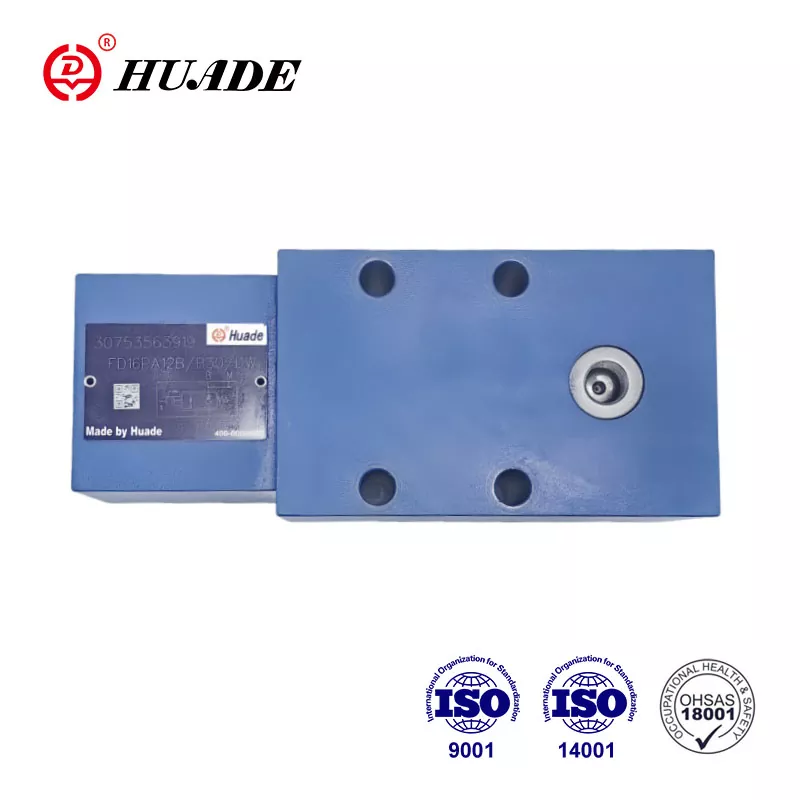

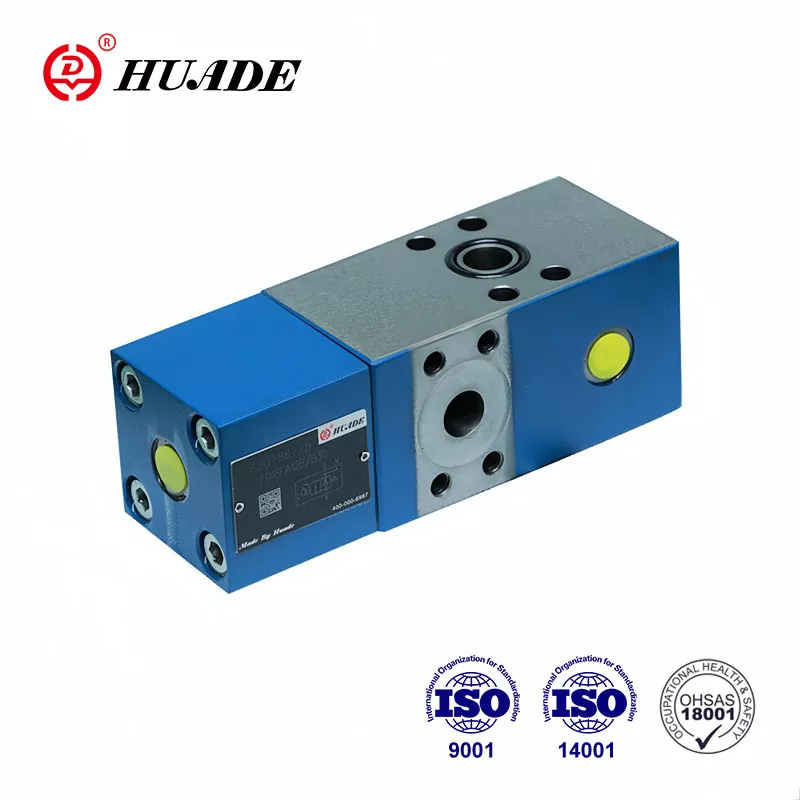

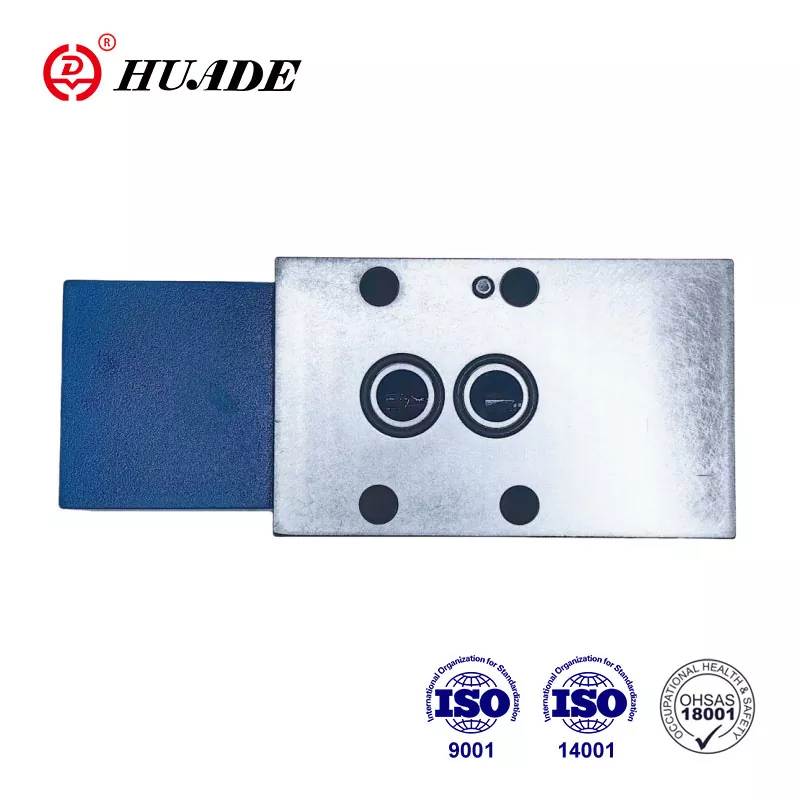

Ventil kontrolného Q-metra FD 25

Kontrolný Q-metrový ventil FD 25 je špeciálne ventilové zariadenie, ktoré sa používa hlavne na udržanie rovnováhy prietoku v hydraulickom systéme a zabezpečenie stabilnej prevádzky systému. Dôvodom, prečo si spätné Q-metrové ventily Huade® FD 25 získavajú širokú dôveru používateľov, je najmä ich vysoká kvalita a relatívne nižšia cena. Balenie produktov je možné prispôsobiť, ako sú štandardné kartónové obaly, drevené krabice, preglejkové krabice, plastové vodotesné obaly atď.

Produktový parameter kontrolného Q-metrového ventilu FD 25

Vlastnosti produktu a použitie kontrolného Q-metrového ventilu FD 25

Vlastnosti:

▶ Vzor pripojenia podľa DIN 24 340, od D, ISO 5781 a CETOP - RP 121H

▶ Spätný ventil ovládaný pilotom, tesný. Kontrolný Q-meter riadi spätný tok Q2 vo vzťahu k toku smerovanému na opačnú stranu servopohonu Q1 s valcami, pričom treba brať do úvahy pomer plochy (Q2=Q1φ).

▶ Obtokový ventil, voľný prietok v opačnom smere

▶ Voliteľne zabudovaný sekundárny pretlakový ventil (iba pre ventil s prírubovým pripojením).

Aplikácia:

Spätné Q-metre ventily FD25 sa používajú v hydraulických systémoch na ovplyvnenie otáčok hydromotorov a valcov nezávisle od zaťaženia (zabraňujú vybehnutiu). Okrem toho existuje izolovaná funkcia pre bezpečnosť proti prasknutiu potrubia.

Časť a symbol kontrolného Q-metrového ventilu FD 25

Kontrolný Q-meter pozostáva v podstate z puzdra (1), hlavného taniera (2), pilotnej časti (3), pilotnej cievky (4), tlmiacej cievky (5) a pilotného tlmenia (6).

Štruktúra ventilu FD Check-Q-Meter

Symbol kontrolného Q-metrového ventilu FD

Príklady obvodov

Poznámka:

Dva kontrolné Q-metre nie je možné použiť na ovládanie dvoch fliaš, ktoré sú nútené mechanicky sa pohybovať spolu, pretože v každej fľaši nie je možné zaručiť synchronizáciu a rovnaký tlak.

Preto musia byť valce vybavené dvomi pilotnými spätnými ventilmi typu SL. Kontrolný Q-meter je namontovaný v spoločnom potrubí.

V tomto prípade nesmie záťažový tlak presiahnuť 20MPa!
