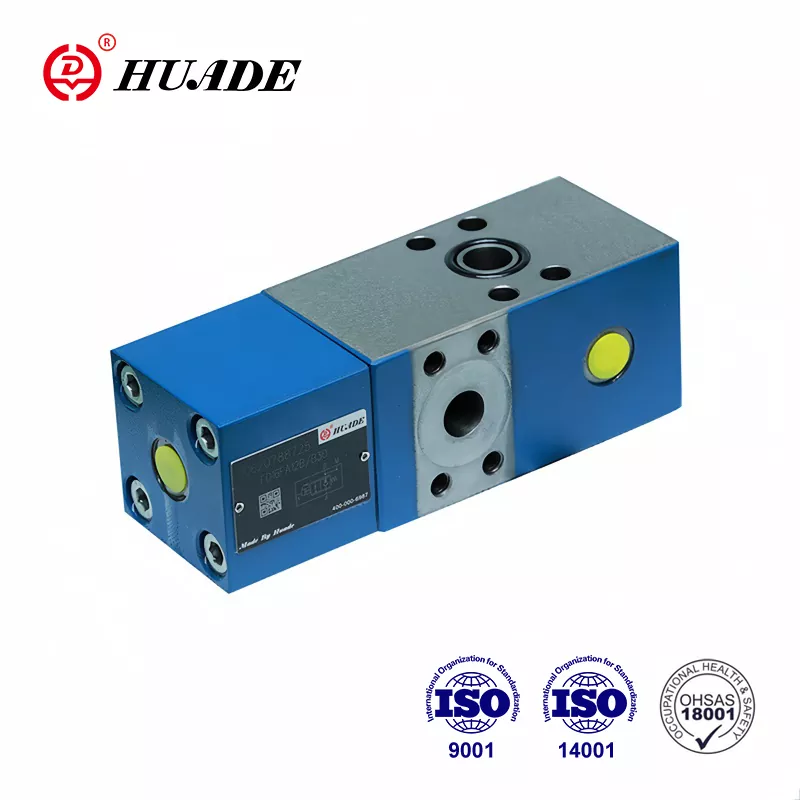

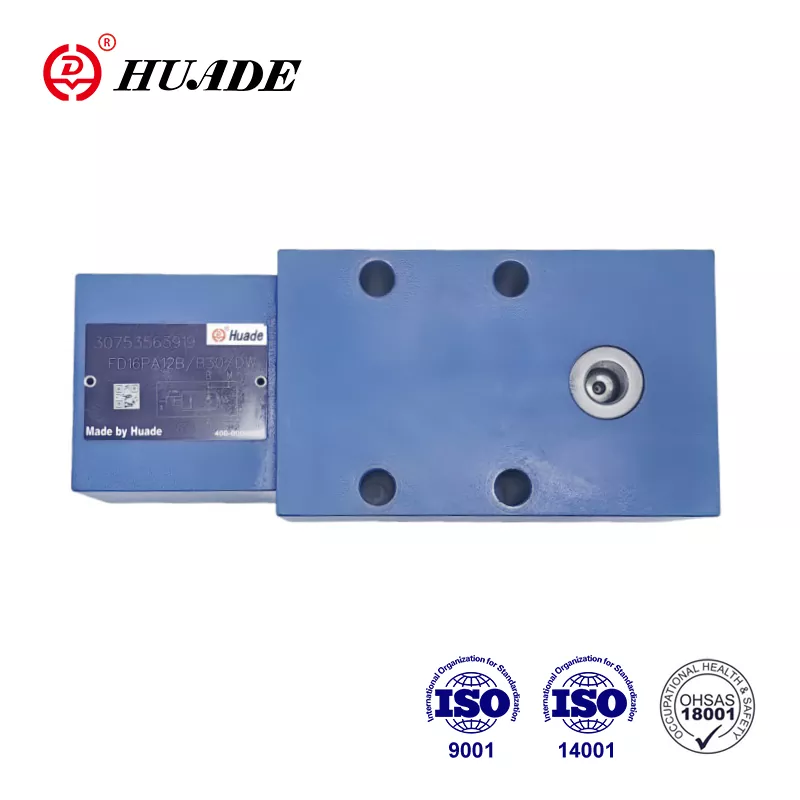

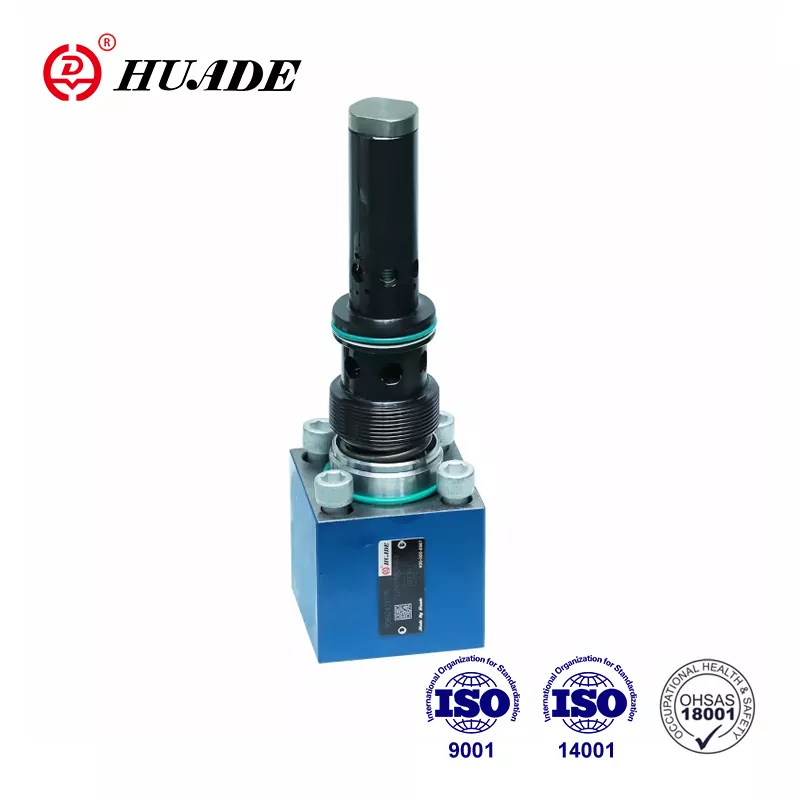

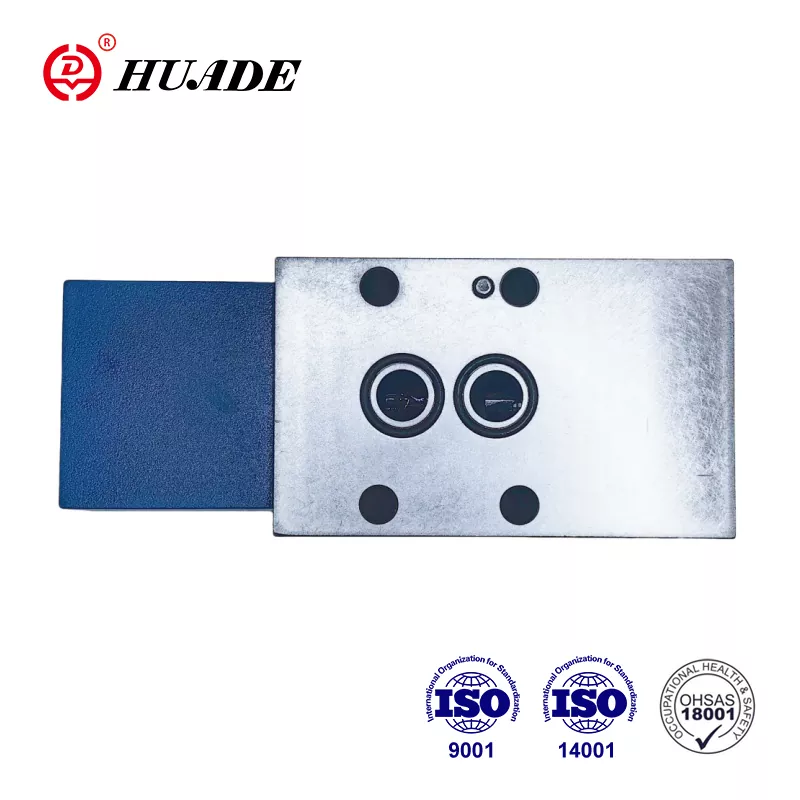

Prietokový ventil FD 12 sa používa v hydraulickom systéme na ovládanie otáčok hydromotora a valca. Má vysokú kvalitu a lacnú cenu. Huade Hydraulic úspešne kontroluje náklady na produkty a poskytuje zákazníkom cenovo dostupné hydraulické FD kontrolné Q-metrové ventily. Jedným z dôvodov dobrej kvality je, že Huade Hydraulic má dobrý kontrolný systém. Továreň predstavila viac ako 750 moderných zariadení z celého sveta. Všetky prietokové ventily poskytované spoločnosťou Huade Hydraulic spĺňajú medzinárodné normy.
|
Prevádzkový tlak, porty A, X (MPa) |
do 31.5 |
|
Prevádzkový tlak. port B (MPa) |
do 42 |
|
Pilotný tlak, port X (rozsah riadenia prietoku) (MPa) |
min.2 až 3,5, max.31,5 |
|
Trhací tlak, A až B (MPa) |
0.2 |
|
Nastavenie tlaku pre sekundárny tlakový poistný ventil (MPa) |
do 40 |
|
Prietok (l/min) |
80 (veľkosť 12) 200 (veľkosť 16) |
|
Pomer plochy predotvoru |
plocha sedla taniera/plocha cievky pilota = 1/20 |
|
Rozsah teploty tlakovej kvapaliny (℃) |
-30 až +80 |
|
Rozsah viskozity (mm²/s) |
10 až 800 |
|
Tlaková kvapalina |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
Vlastnosti:
▶ Vzor pripojenia podľa DIN 24 340, od D, ISO 5781 a CETOP - RP 121H
▶ Spätný ventil ovládaný pilotom, tesný. Kontrolný Q-meter riadi spätný tok Q2 vo vzťahu k toku smerovanému na opačnú stranu servopohonu Q1 s valcami, pričom treba brať do úvahy pomer plochy (Q2=Q1φ).
▶ Obtokový ventil, voľný prietok v opačnom smere
▶ Voliteľne zabudovaný sekundárny pretlakový ventil (iba pre ventil s prírubovým pripojením).
Aplikácia:
Spätné Q-metrové ventily FD12 sa používajú v hydraulických systémoch na ovplyvnenie otáčok hydromotorov a valcov nezávisle od zaťaženia (zabraňujú vybehnutiu). Okrem toho existuje izolovaná funkcia pre bezpečnosť proti prasknutiu potrubia.
Kontrolný Q-meter pozostáva v podstate z puzdra (1), hlavného taniera (2), pilotnej časti (3), pilotnej cievky (4), tlmiacej cievky (5) a pilotného tlmenia (6).
Konštrukcia ventilu kontrolného Q-metra FD 12
Symbol kontrolného Q-metrového ventilu FD 12
Príklady obvodov
Poznámka:
Dva kontrolné Q-metre nie je možné použiť na ovládanie dvoch fliaš, ktoré sú nútené mechanicky sa pohybovať spolu, pretože v každej fľaši nie je možné zaručiť synchronizáciu a rovnaký tlak.
Preto musia byť valce vybavené dvomi pilotnými spätnými ventilmi typu SL. Kontrolný Q-meter je namontovaný v spoločnom potrubí.
V tomto prípade nesmie záťažový tlak presiahnuť 20MPa!
