Nastaviteľný poistný ventil: Váš kompletný sprievodca tlakovou bezpečnosťou

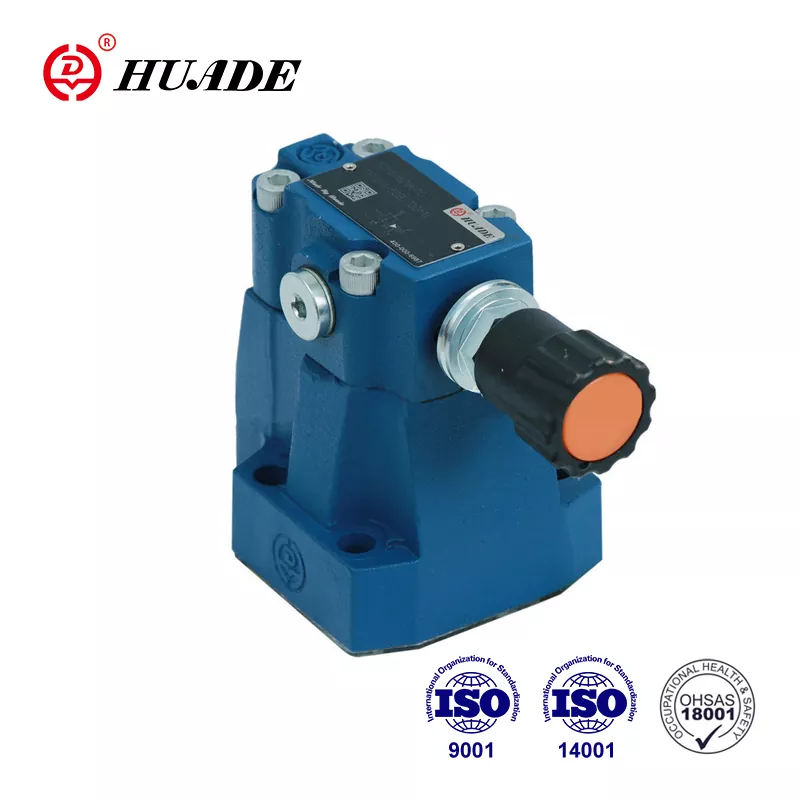

Čo je nastaviteľný poistný ventil?

Nastaviteľný poistný ventil (súčasťtlakový regulačný ventilsystémy) je bezpečnostné zariadenie, ktoré sa automaticky otvorí, keď tlak v systéme dosiahne nebezpečnú úroveň. "Nastaviteľná" časť znamená, že môžete zmeniť nastavenie tlaku bez rozoberania ventilu.

Tieto ventily sú ako tlačidlá na automatické uvoľnenie tlaku. Keď tlak dosiahne váš nastavený limit, ventil sa otvorí, aby vypustil trochu tekutiny. Keď tlak klesne späť na bezpečnú úroveň, opäť sa zatvorí.

Prečo potrebujete kontrolu tlaku?

Bez kontroly tlaku sa môžu stať zlé veci:

• Zariadenie sa pokazí
• Potrubie prasklo
• Výbuchy alebo požiare
• Pracovníci sa zrania
• Výroba sa zastaví

Nastaviteľný poistný ventil predchádza týmto problémom tým, že pôsobí ako posledná obranná línia vášho systému.

Ako funguje nastaviteľný poistný ventil?

Základná myšlienka je jednoduchá: je to všetko o rovnováhe. Vo vnútri ventilu je pružina, ktorá tlačí na disk (nazývaný tanier). Systémový tlak tlačí na tento disk.

Čo sa stane:

1. Normálna prevádzka: Sila pružiny je väčšia ako tlak v systéme, takže ventil zostane zatvorený
2. Tlak stúpa: Keď tlak v systéme dostatočne zosilnie, tlačí kotúč nahor proti pružine
3. Ventil sa otvorí: Kvapalina vyteká a znižuje tlak
4. Ventil sa zatvorí: Keď tlak klesne, pružina zatlačí kotúč späť dole

Funkcia úpravy

Keď sa v potrubiach, nádržiach alebo strojoch zvýši tlak, niečo ho musí uvoľniť skôr, ako sa veci rozbijú alebo explodujú. To je miesto, kde

• V smere hodinových ručičiek= Väčší tlak pružiny = Vyšší otvárací tlak
• Proti smeru hodinových ručičiek= Menší tlak pružiny = Nižší otvárací tlak

To vám umožní nastaviť presný tlak, kde chcete, aby sa ventil otvoril.

: Kvapalina vyteká a znižuje tlak

Existujú dva hlavné typy, z ktorých každý má inú silu:

Priamočinné poistné ventily

Toto sú tie jednoduché. Systémový tlak pôsobí priamo proti pružine. [Porovnaj stypy poistných poistných ventilov]

Pilotom ovládané poistné ventily (PORV)

Tieto používajú malý "pilotný ventil" na ovládanie väčšieho hlavného ventilu. Je to ako keď malý ventil hovorí veľkému ventilu, čo má robiť.

Kľúčové pojmy, ktoré by ste mali vedieť

Pochopenie týchto pojmov vám pomôže lepšie si vybrať a používať poistné ventily:

• Nastavte tlak: Tlak, v ktorom sa ventil začína otvárať (to je to, čo nastavíte)
• Pretlak: Koľko dodatočného tlaku je potrebné na úplné otvorenie ventilu
• Odpad: Rozdiel medzi otváracím tlakom a zatváracím tlakom
• Spätný tlak: Tlak na výstupnej strane, ktorý môže ovplyvniť činnosť ventilu

Výber správneho nastaviteľného poistného ventilu

Výber správneho ventilu zahŕňa niekoľko dôležitých faktorov:

1. Systémové požiadavky

• Maximálny pracovný tlak
• Typ kvapaliny (voda, olej, plyn, chemikálie)
• Rozsah teplôt
• Potrebný prietok

2. Rozhodnutie o type ventilu

3. Výpočet veľkosti

Nezhodujte sa len s veľkosťou potrubia! Veľkosť ventilu musíte vypočítať na základe:

• Maximálny prietok, ktorý je potrebné uvoľniť
• Pokles tlaku cez ventil
• Maximálny pracovný tlak

Bežné aplikácie

Nastaviteľné poistné ventily chránia zariadenia v mnohých priemyselných odvetviach:

Hydraulické systémy

(Pre domáce aplikácie si pozrite naše8 barové vedenie PRV)

• Chráňte čerpadlá a valce pred pretlakom
• Umožnite nastavenie tlaku pre rôzne operácie
• Poskytnite možnosť núdzového vypnutia

Systémy stlačeného vzduchu

• Zvládnite tepelnú rozťažnosť v potrubí
• Udržujte bezpečný pracovný tlak
• Zabráňte poškodeniu zariadenia v dôsledku tlakových špičiek

Procesné odvetvia

• Chráňte reaktory a skladovacie nádrže
• Zvládnite tepelnú rozťažnosť v potrubí
• Zabezpečte ochranu proti pretlaku počas nepriaznivých podmienok

Systémy požiarnej ochrany

• Udržujte správny tlak postrekovacieho systému
• Chráňte pred vodným rázom
• Zabezpečte spoľahlivú prevádzku počas núdzových situácií

Tipy na inštaláciu

Správna inštalácia je rozhodujúca pre bezpečnosť a výkon:

Na polohe záleží

• Inštalujte čo najbližšie k chráneným zariadeniam
• Vyhnite sa dlhým potrubiam medzi ventilom a zariadením
• Uistite sa, že máte dostatok miesta na údržbu

Pokyny pre potrubia

• K vstupu ventilu používajte krátke, priame trasy
• Veľkosť výstupného potrubia na zvládnutie plnej kapacity ventilu
• Podoprite potrubie, aby ste zabránili vibráciám

Odoláva hrdzi a chemikáliám

Pravidelná údržba zabezpečuje, že váš nastaviteľný poistný ventil funguje správne:

Bežné problémy a riešenia

Plán údržby

• Denne: Vizuálna kontrola netesností
• Mesačne: Skontrolujte nastavenie tlaku
• Ročne: Profesionálne testovanie a certifikácia
• Podľa potreby: Vyčistite a opravte

Normy a predpisy

Nastaviteľné poistné ventily musia spĺňať priemyselné normy:

• ASME BPVC: Kód kotla a tlakovej nádoby
• API 520/521: Pokyny pre veľkosť a výber
• API 526: Oceľové prírubové tlakové poistné ventily
• ISO 4126: Medzinárodné normy pre bezpečnostné ventily

Vždy sa uistite, že váš ventil spĺňa správne normy pre vašu aplikáciu.

Budúce technologické trendy

Priemysel poistných ventilov sa vyvíja s novými technológiami:

Inteligentné ventily

• Zabudované senzory monitorujú tlak a teplotu
• Bezdrôtová komunikácia pre vzdialené monitorovanie
• Prediktívne upozornenia na údržbu

Digitálne ovládanie

• Elektronické nastavenie tlaku namiesto manuálneho
• Integrácia s riadiacimi systémami závodu
• Automatické nastavenie podľa prevádzkových podmienok

Pokročilé materiály

• Lepšia odolnosť proti korózii
• Dlhšia životnosť
• Zlepšený tesniaci výkon

Úvahy o nákladoch

Pri zostavovaní rozpočtu pre nastaviteľný poistný ventil zvážte:

Celkové náklady na vlastníctvo

Niekedy minúť viac vopred ušetrí peniaze v priebehu času vďaka:

• Lepšia spoľahlivosť
• Nižšie nároky na údržbu
• Úspora energie
• Dlhšia životnosť

Výber výrobcu

: Vizuálna kontrola netesností

• Dobrá povesť a výsledky
• Integrácia s riadiacimi systémami závodu
• Miestny servis a podpora
• Dostupnosť náhradných dielov
