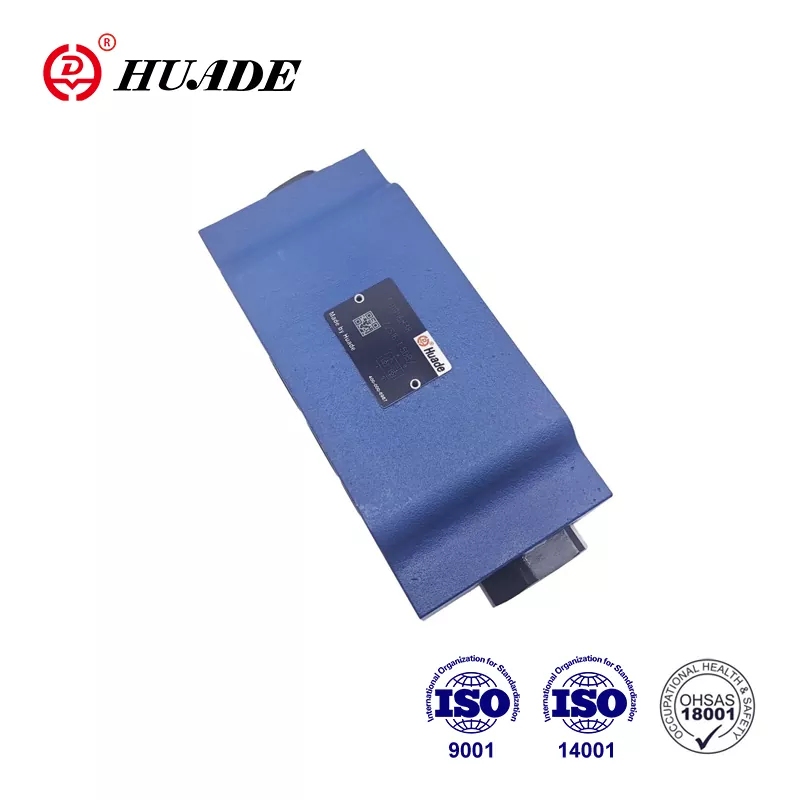

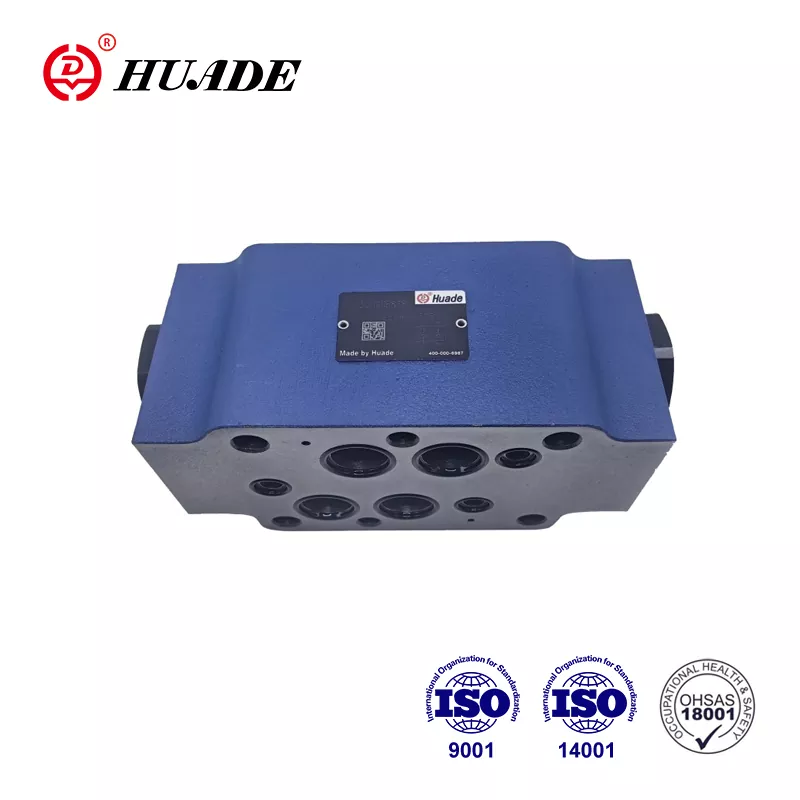

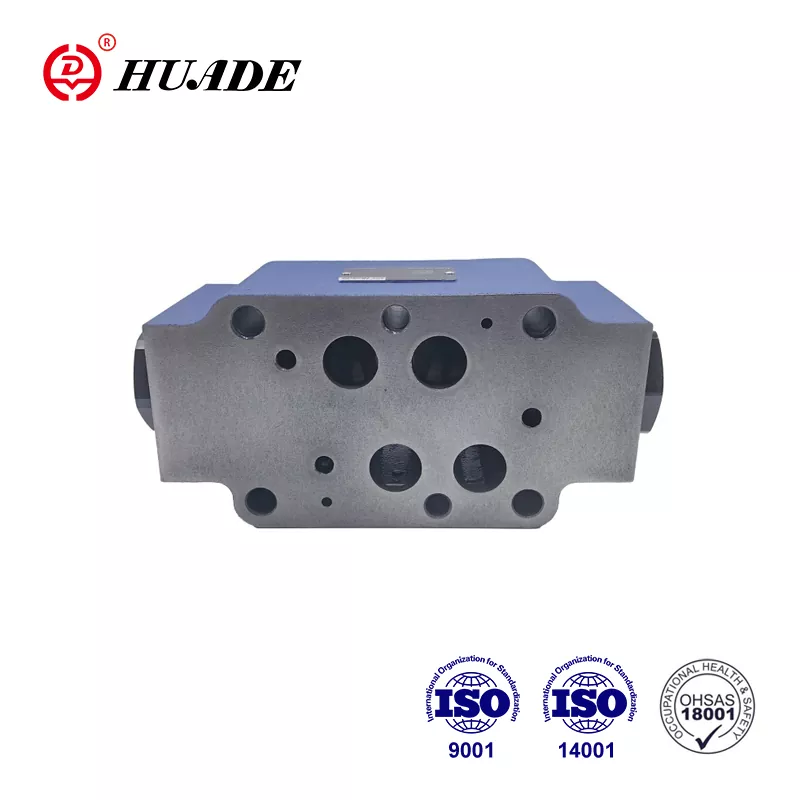

Skontrolujte sendvičovú dosku ventilu Z2S 16

Huade spolupracovala s Rexrothom dvakrát prostredníctvom strategického partnerstva medzi čínskymi a nemeckými vládami. Huade® Check Valve Z2S 16 môže nahradiť Rexroth's Z2S 16 v tej istej sérii. Cena je primeranejšia. Továreň má dobrý inšpekčný systém na zabezpečenie stabilného výkonu. Každý Z2S 16 bude zabalený do štandardných kartónov a nepremokavých plastových obalov pred opustením továrne. Huade prešiel do ISO9001, ISO14001 a OH SAS18001. Hyade® Hydraulické smerové ventily sa používajú vo vojenskom priemysle z dôvodu spoľahlivého výkonu. Je to stará národná značka v Číne.

Parameter produktu kontrolného ventilového sendvičového platne Z2S 16

Funkcia produktu a aplikácia kontrolného ventilového sendvičového platne Z2S 16

Vlastnosti:

▶ Na použitie vo vertikálnom stohovacích zostavách

▶ Pre uzavretie bez úniku jedného alebo dvoch servisných portov

▶ Prenosný vzor na DIN 24 340 Formulár A, ISO4401 a CETOP - RP 121H

Aplikácia:

Tento kontrolný ventil Z2S sa používa na vertikálnu inštaláciu stohovania. Podľa potreby môže utesniť jeden alebo dva pracovné olejové porty bez úniku.

Funkcie, sekcia, symboly kontrolného ventilového sendvičového platne Z2S 16

Pilotný ovládací ventil typu Z2S 16 je dizajn sendvičových tanierov. Používa sa na uzavretie bez úniku jedného alebo dvoch servisných portov, a to aj po dlhú dobu. Voľný tok sa vyskytuje od A1 do A2 alebo B1 do B2. Prietok v A1 B1 je blokovaný opačným smerom. Keď tekutina prúdi z A1 na A2, cievka je pod tlakom a je tlačená doprava, čím sa otvára guľový poppetový ventil, ktorý potom otvorí poppet. Aby sa zabezpečilo správne zatvorenie ventilu, servisné porty A2 B2 smerového ventilu musia byť pripojené k nádrži v neutrálnej polohe.

Symbol Z2

Typický príklad obvodu Z2S
