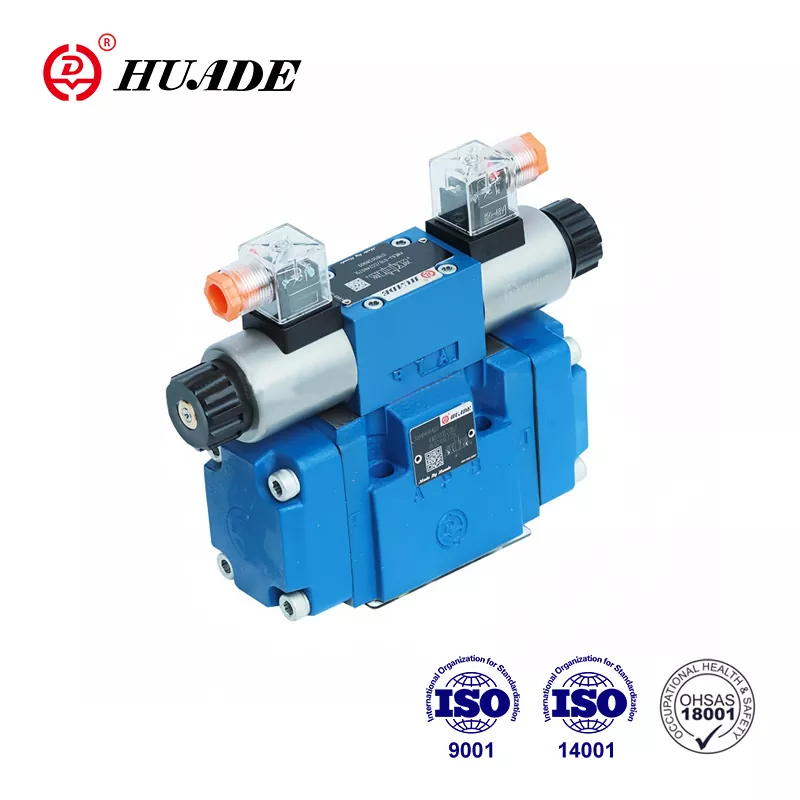

Keď pracujete s vysokovýkonnými hydraulickými systémami, výber správneho smerového riadiaceho ventilu môže spôsobiť alebo prerušiť vašu činnosť. Bosch Rexroth 4WEH 16 J je jedným z tých komponentov, ktorým skúsení inžinieri veria pre náročné priemyselné aplikácie. Tento ventil si získal svoju povesť vďaka spoľahlivému výkonu vo vstrekovacích lisoch, lisoch na tvárnenie kovov a stavebných zariadeniach, kde zlyhanie jednoducho neprichádza do úvahy.
4WEH 16 J predstavuje špecifickú konfiguráciu v rámci série elektrohydraulických, pilotne ovládaných smerových ventilov WEH Bosch Rexroth. Označenie vám dosť napovie, ak viete, ako ho čítať. „16“ označuje nominálnu veľkosť (NG16), ktorá zodpovedá montážnym normám CETOP 7. "J" popisuje funkciu cievky, konkrétne 4-cestný, 3-polohový dizajn s uzavretým stredom. Pochopenie toho, čo tieto špecifikácie znamenajú v praxi, vám pomôže určiť, či tento ventil vyhovuje vašej aplikácii.
V čom je 4WEH 16 J iný
Smerový regulačný ventil 4WEH 16 J pracuje s dvojstupňovým pilotným systémom. Namiesto priameho pohybu hlavnej cievky pomocou elektromagnetov tento ventil používa malé riadiace ventily na ovládanie hydraulického tlaku, ktorý posúva väčšiu hlavnú cievku. Tento prístup vyžaduje menej elektrickej energie pri riadení značných hydraulických tokov. Štandardná verzia beží na 24 V DC, vďaka čomu je kompatibilná s väčšinou priemyselných riadiacich systémov bez potreby špeciálnej elektrickej infraštruktúry.
Ventil dokáže zvládnuť tlaky až do 350 barov v konfigurácii verzie H, čo znamená približne 5 076 psi. Pre prietokovú kapacitu je nominálne maximum 300 litrov za minútu, hoci skutočný výkon závisí od poklesu tlaku na ventile. Tieto špecifikácie zaraďujú 4WEH 16 J skôr do kategórie priemyselných ventilov pre veľké zaťaženie než do mobilných zariadení alebo aplikácií pre ľahké zaťaženie.
Hmotnosť je dôležitá pri plánovaní inštalácie a postupov údržby. S hmotnosťou 9,84 kilogramov (približne 21,7 libry) nie je ventil niečo, s čím by ste sa len tak nehýbali, no pri správnom zaobchádzaní sa s ním dá manipulovať. Pevná konštrukcia prispieva k odolnosti v drsných priemyselných prostrediach, kde sú vibrácie, kolísanie teploty a kontaminácia každodenným problémom.
Dizajn uzavretého centra a kompatibilita systému
Konfigurácia cievky "J" definuje, ako sa rozvádzač 4WEH 16 J správa vo svojej neutrálnej polohe. Keď ventil sedí v strednej polohe bez elektrického signálu, všetky štyri porty – P (tlak), A a B (pracovné porty) a T (nádrž) – sú zablokované. Toto uzavreté stredové usporiadanie slúži špecifickému účelu v moderných hydraulických systémoch.
Ventily s uzavretým stredom fungujú výnimočne dobre s tlakovo kompenzovanými čerpadlami s premenlivým objemom. Keď ventil zablokuje všetky porty v neutrálnej polohe, tlak v systéme sa zvyšuje, kým nesignalizuje čerpadlu, aby znížilo prietok takmer na nulu. Tým sa zabráni tomu, aby čerpadlo neustále vírilo kvapalinu cez poistný ventil, čo by plytvalo energiou a vytváralo nadmerné teplo. V dobe, kde záleží na nákladoch na energiu a sprísňujú sa environmentálne predpisy, sa táto výhoda účinnosti stáva významnou.
Kompromisom je zložitosť návrhu systému. Systémy s uzavretým stredom vyžadujú starostlivú pozornosť na tlakové špičky počas prepínania ventilov. Keď sa smerový regulačný ventil 4WEH 16 J posunie zo zablokovaného stredu do prevádzkovej polohy, náhle otvorenie môže spôsobiť prechody tlaku. Inžinieri to zvyčajne riešia pomocou škrtiacich vložiek (identifikovaných kódmi „B“ v objednávkovom systéme) alebo pridaním externých tlmiacich ventilov, ktoré reagujú rýchlejšie ako hlavný odľahčovací systém.

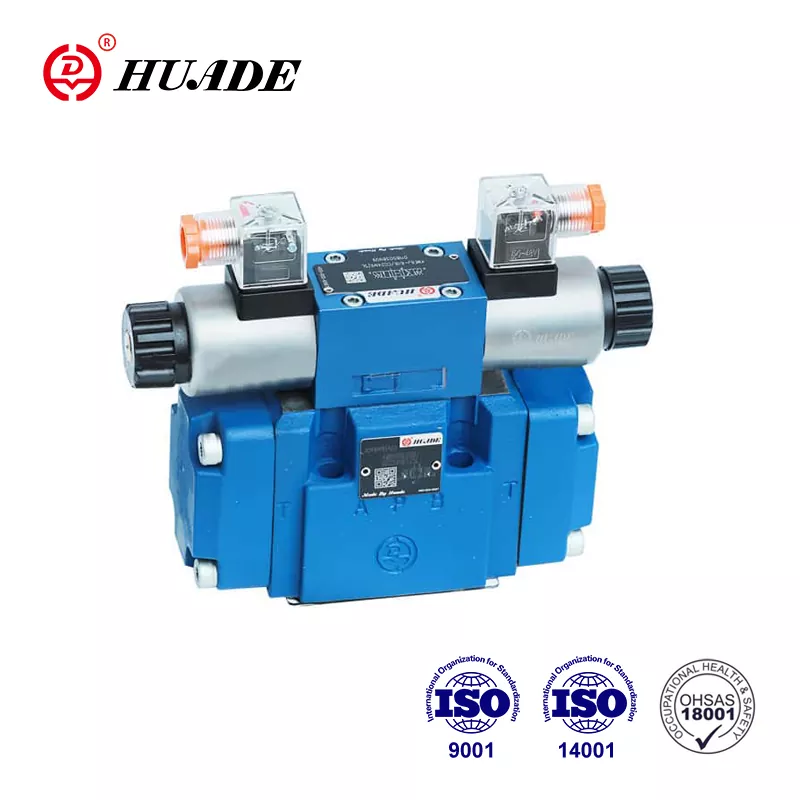

Ako vlastne funguje dvojstupňová prevádzka
Pilotne ovládaná konštrukcia 4WEH 16 J zahŕňa dva odlišné stupne ovládania. Prvý stupeň pozostáva z malého riadiaceho ventilu typu WE6 ovládaného elektromagnetmi s mokrým čapom. Keď zapnete solenoid, posunie riadiaci ventil a nasmeruje riadiaci tlak z portu X do riadiacich komôr na koncoch hlavnej cievky. Tento pilotný tlak prekonáva centrovacie pružiny a posúva hlavnú cievku tak, aby sa pripojili príslušné prietokové cesty.
Druhou fázou je samotný pohyb hlavnej cievky. Ako pilotný tlak narastá v riadiacej komore, tlačí na oblasť cievky, čím vytvára dostatočnú silu na posunutie cievky proti centrovacím pružinám a všetkým tlakovým silám pôsobiacim na cievku. Hlavná cievka potom otvorí spojenia medzi portami – buď z P do A s B do T, alebo z P do B s A do T, v závislosti od toho, ktorý solenoid ste napájali.
Toto dvojstupňové usporiadanie vyžaduje na správne fungovanie pilotný tlak medzi 5 a 12 bar. Pilotné napájanie zvyčajne pochádza z tlaku hlavného systému cez vnútorné kanály, aj keď pre určité aplikácie môžete špecifikovať externé napájanie pilota. Čas spínania trvá približne 100 milisekúnd, čo je pomalšie ako pri priamočinných ventiloch, ale je prijateľné pre väčšinu priemyselných strojov, kde sa časy cyklu merajú v sekundách namiesto milisekúnd.
Elektrické požiadavky a možnosti ovládania
Štandardné konfigurácie rozvádzača 4WEH 16 J používajú solenoidy 24 V DC, označené v objednávkovom kóde ako G24. Konštrukcia solenoidu s mokrým kolíkom znamená, že cievka je v priamom kontakte s hydraulickou kvapalinou, čo pomáha pri chladení, ale vyžaduje, aby bola cievka utesnená proti kvapaline. Tieto solenoidy zvyčajne odoberajú približne 1,5 až 2 ampéry, keď sú pod napätím, čo predstavuje miernu elektrickú záťaž, ktorú väčšina PLC a riadiacich systémov ľahko zvládne.
Ventil ponúka voliteľnú možnosť manuálneho ovládania, kódovanú ako N9 na pozícii 11 objednávkového systému. Tento skrytý ručný pohon umožňuje technikom posúvať ventil ručne počas uvádzania do prevádzky, odstraňovania problémov alebo núdzových situácií. Pri bežnej prevádzke s ním náhodne nenarazíte, no je prístupný, keď ho potrebujete. Táto funkcia sa osvedčí, keď nastavujete nové systémy alebo diagnostikujete problémy bez spustenia elektrických ovládacích prvkov.
Elektrické pripojenia sa riadia normami DIN EN 175301-803 v konfigurácii K4 s použitím samostatných konektorov pre každý solenoid. Toto usporiadanie poskytuje flexibilitu v zapojení a zjednodušuje odstraňovanie problémov, pretože môžete odpojiť jednotlivé solenoidy bez ovplyvnenia ostatných. Niektoré aplikácie môžu špecifikovať alternatívne štýly konektorov v závislosti od nastavenia riadiacej skrine a požiadaviek na ochranu životného prostredia.
Hodnoty tlaku a hranice výkonu
Maximálny prevádzkový tlak pre porty P, A a B dosahuje 350 barov, keď si objednáte verziu H. Štandardné verzie sú dimenzované na 280 bar, čo stále pokrýva väčšinu priemyselných aplikácií. Otvor nádrže (T) zvyčajne funguje pri nižších tlakoch, často len niekoľko barov nad atmosférickým tlakom, pokiaľ nemáte čo do činenia s protitlakom z dlhých spätných potrubí alebo vyvýšených miest nádrže.
Tieto menovité tlaky predstavujú nepretržité prevádzkové limity, nie momentálne špičky. Keď smerový regulačný ventil 4WEH 16 J prepne polohy, tlakové prechody môžu krátkodobo prekročiť hodnoty ustáleného stavu o 50 % alebo viac. Správna konštrukcia systému zahŕňa poistné ventily nastavené o 10-15% nad maximálny prevádzkový tlak, aby zachytili tieto prechodné javy skôr, ako poškodia komponenty. Samotný ventil môže vydržať občasné tlakové skoky, ktoré prekračujú menovité hodnoty, ale trvalá prevádzka nad menovité hodnoty skráti životnosť.
Prietoková kapacita interaguje s tlakom spôsobmi, ktoré sú dôležité pre skutočné aplikácie. Menovitý výkon 300 l/min predpokladá špecifické hodnoty poklesu tlaku na ventile. Ak používate nižší prietok, pokles tlaku sa zníži. Zatlačte smerom k maximálnemu prietoku a pokles tlaku sa zvýši, čo znamená, že vaša pumpa musí generovať vyšší tlak, aby prekonala odpor ventilu aj záťaž. Prietokové krivky výrobcu ukazujú tieto vzťahy a mali by ste ich konzultovať pri dimenzovaní čerpadiel a odhadovaní účinnosti systému.
Úvahy o montáži a inštalácii
Smerový ventil 4WEH 16 J spĺňa normy ISO 4401-07-07-0-05, čo zaisťuje kompatibilitu s montážnymi plochami CETOP 7. Táto štandardizácia znamená, že môžete potenciálne nahradiť ventily od rôznych výrobcov bez prepracovania montážneho potrubia, aj keď pred pokusom o výmenu by ste mali overiť, či sa všetky špecifikácie zhodujú. Schéma montážnych skrutiek, umiestnenie portov a celkové rozmery plášťa zodpovedajú priemyselným štandardom, ktoré existujú už desaťročia.
Inštalácia si vyžaduje pozornosť nielen priskrutkovaniu ventilu k rozdeľovaču, ale aj viacerým faktorom. Konfigurácia napájania pilota, označená pozíciou 12 v objednávkovom kóde, určuje, ako cez systém preteká pilotný a vypúšťací olej. Predvolená konfigurácia používa externé napájanie pilota a externý odtok, ktorý izoluje vnútorné kanály ventilu od spätného tlaku v potrubí nádrže. Toto nastavenie funguje najlepšie pre aplikácie, kde môže byť v potrubí nádrže zaznamenaný zvýšený tlak z iných komponentov.
Alternatívne konfigurácie zahŕňajú interné pilotné napájanie s externým odtokom (kód E) alebo plne interné napájanie a vypúšťanie (kód ET). Plne vnútorná možnosť zjednodušuje inštaláciu, ale robí ventil citlivý na spätný tlak v potrubí nádrže. Ak tlak v potrubí prekročí niekoľko barov, môže to narušiť pilotnú prevádzku a spôsobiť pomalé alebo neúplné radenie. Väčšina inžinierov uprednostňuje konfigurácie externého odtoku (Y-port) pre kritické aplikácie, kde na spoľahlivosti záleží viac ako na zjednodušenom potrubí.
Teplotná a kvapalinová kompatibilita
Rozsah prevádzkových teplôt sa pohybuje od -20°C do +80°C pre štandardné tesniace materiály. Tento rad pokrýva väčšinu priemyselných prostredí, aj keď extrémne chladné inštalácie môžu vyžadovať vykurovacie systémy alebo alternatívne tesniace zmesi. Horná hranica 80°C predstavuje nepretržitú prevádzkovú teplotu. Krátke výkyvy na 90 °C alebo mierne vyššiu nepoškodia okamžite ventil, ale trvalé vysoké teploty urýchľujú degradáciu tesnenia a zvyšujú vnútornú netesnosť.
Smerový regulačný ventil 4WEH 16 J sa štandardne dodáva s tesnením NBR (nitrilkaučuk), ktoré je vhodné pre hydraulické oleje na báze ropy, ako sú triedy HL a HLP. Ak vaša aplikácia zahŕňa ohňovzdorné kvapaliny, syntetické estery alebo prevádzku pri vyšších teplotách, mali by ste špecifikovať tesnenia FKM (fluoroelastomér) pomocou kódu V na pozícii 14. FKM zvláda teploty až do 120 °C a odoláva širšiemu spektru chemikálií, aj keď to stojí viac a môže mať odlišné charakteristiky nastavenia kompresie.
Čistota kvapaliny priamo ovplyvňuje životnosť ventilu. Tesné vzdialenosti medzi cievkou a otvorom (zvyčajne 5-15 mikrometrov) znamenajú, že častice nečistôt môžu spôsobiť prilepenie, nadmerné opotrebovanie alebo nepravidelnú prevádzku. Cieľové úrovne čistoty ISO 4406 16/13 alebo lepšie, čo vyžaduje filtráciu v rozsahu 10 mikrometrov s pomermi beta 75 alebo vyššími. Pravidelná analýza oleja vám pomôže zachytiť problémy s kontamináciou skôr, ako spôsobia poruchy.
Pochopenie metód centrovania cievky
Štandardné konfigurácie smerového ventilu 4WEH 16 J používajú centrovanie pružiny, čo znamená, že mechanické pružiny tlačia cievku späť do neutrálnej polohy, keď oba solenoidy odpojíte od napätia. Tento prístup poskytuje spoľahlivé centrovanie a kladné polohovanie bez potreby nepretržitého elektrického napájania. Pružiny generujú dostatočnú silu na prekonanie trenia a akejkoľvek nevyváženosti zvyškového tlaku, čím zaisťujú, že cievka dosiahne stredovú polohu, aj keď systém nie je dokonale symetrický.
Hydraulické centrovanie, označené kódom H v polohe 05, používa namiesto pružín pilotný tlak na udržanie vycentrovanej cievky. Táto možnosť je vhodná pre aplikácie s vysokým zotrvačným zaťažením, kde centrovanie pružiny môže umožniť mierny posun cievky pri prechodných silách. Hydraulické centrovanie poskytuje tuhšie polohovanie a lepšiu odolnosť voči nárazovým zaťaženiam, aj keď vyžaduje prítomnosť riadiaceho tlaku, aby centrovanie fungovalo. Ak stratíte riadiaci tlak pri hydraulickom centrovaní, cievka sa nemusí spoľahlivo vrátiť do stredu.
Voľba medzi pružinovým a hydraulickým centrovaním zahŕňa kompromisy. Pružinové centrovanie ponúka jednoduchosť a funguje aj počas sekvencií vypínania systému. Hydraulické centrovanie poskytuje lepšiu stabilitu polohy pri dynamickom zaťažení, ale pridáva závislosť od dostupnosti riadiaceho tlaku. Väčšina priemyselných aplikácií používa centrovanie pružín, pokiaľ špecifické charakteristiky zaťaženia nevyžadujú zvýšenú stabilitu hydraulického centrovania.
Riešenie dynamiky spínania a tlakových špičiek
100-milisekundový spínací čas rozvádzača 4WEH 16 J odráža dvojstupňovú pilotnú prevádzku. Toto oneskorenie zahŕňa čas na posun riadiaceho ventilu, vytvorenie riadiaceho tlaku v riadiacej komore a posun hlavnej cievky do svojej novej polohy. Zatiaľ čo 100 milisekúnd znie z ľudského hľadiska rýchlo, predstavuje to niekoľko stoviek otáčok pre motor bežiaci na 1 800 ot./min. alebo značný pohyb pre valec pracujúci vysokou rýchlosťou.
Počas tohto intervalu spínania môže tlak stúpnuť, pretože sa prietokové cesty zatvoria skôr, ako sa úplne otvoria nové. Závažnosť závisí od dynamiky systému vrátane prietoku čerpadla, kapacity akumulátora a zotrvačnosti záťaže. Inžinieri používajú niekoľko techník na zvládnutie týchto prechodných javov. Škrtiace vložky s kódmi ako B12 (1,2 mm otvor) obmedzujú prietok počas radenia, spomaľujú prechod a znižujú tlakové špičky. Vonkajšie rázové ventily, nastavené tesne nad normálny prevádzkový tlak, sa môžu krátko otvoriť, aby absorbovali prechodné javy.
Ďalší prístup zahŕňa úpravu charakteristík pilotného ventilu pomocou kódov S alebo S2 na pozícii 13 objednávacieho systému. Tieto úpravy menia geometriu riadiaceho ventilu, aby sa zmenila rýchlosť vytvárania riadiaceho tlaku, čo ovplyvňuje rýchlosť radenia hlavnej cievky. Pomalšie radenie znižuje tlakové skoky, ale predlžuje čas cyklu. Nájdenie správnej rovnováhy vyžaduje testovanie s vašou špecifickou aplikáciou a mnohí inžinieri začínajú so štandardnými konfiguráciami pred pridaním úprav, ak sa prechodné javy ukážu ako problematické.
Porovnanie s alternatívnymi typmi ventilov
Smerový regulačný ventil 4WEH 16 J konkuruje rôznym alternatívam na trhu priemyselných ventilov. Eaton Vickers ponúka sériu DG5V-8-H, ktorá využíva montáž CETOP 7 (v nomenklatúre Vickers nazývaná veľkosť 8) a zvláda podobné tlakové hodnoty. Séria Parker D41VW a ventily Moog D66x sa tiež zameriavajú na rovnaký aplikačný priestor. Každý výrobca prináša trochu iné vlastnosti a výkonové charakteristiky.
Hodnoty prietoku sa líšia podľa výrobcu, čiastočne kvôli rôznym hodnotiacim normám. Niektorí výrobcovia uvádzajú maximálny prietok pri nižších tlakových spádoch, vďaka čomu ich špecifikácie vyzerajú pôsobivejšie, ale neodrážajú skutočný výkon. Pri porovnávaní ventilov musíte preskúmať skutočné prietokové krivky pri vašom prevádzkovom tlaku, a nie spoliehať sa len na maximálne hodnoty prietoku. Výkon 300 l/min 4WEH 16 J je konzervatívny a je dosiahnuteľný v typických aplikáciách.
Dodacie lehoty predstavujú praktické hľadisko. 4WEH 16 J môže mať pri niektorých konfiguráciách dodaciu dobu predĺženú až na 21 týždňov, čo si vyžaduje plánovanie vopred a potenciálne uchovávanie kritických náhradných dielov v inventári. Alternatívni dodávatelia môžu ponúkať kratšie dodacie lehoty a kvalifikácia záložných zdrojov má zmysel pre aplikácie kritické z hľadiska výroby. Len sa uistite, že náhradné ventily zodpovedajú všetkým špecifikáciám vrátane montážnych rozmerov, prietokovej kapacity, tlakových hodnôt a charakteristík odozvy.
Požiadavky na údržbu a životnosť
Správna údržba výrazne predlžuje životnosť rozvádzača 4WEH 16 J. Pravidelné výmeny oleja a filtrov zabraňujú hromadeniu nečistôt v tesných medzerách medzi cievkou a otvorom. Väčšina hydraulických systémov profituje z výmeny oleja každých 2 000 až 4 000 hodín prevádzky, hoci prevádzkové podmienky a výsledky analýzy oleja by sa mali riadiť skutočným harmonogramom.
Opotrebenie tesnenia predstavuje primárny faktor obmedzujúci životnosť hydraulických ventilov. Keď sa tesnenia zhoršujú, zvyšuje sa vnútorný únik, čo vedie k pomalému chodu, zníženej účinnosti a nakoniec k úplnému zlyhaniu radenia. Tesnenia NBR zvyčajne vydržia 10 000 až 20 000 hodín v čistom oleji pri miernych teplotách. FKM tesnenia môžu vydržať dlhšie, najmä pri zvýšených teplotách, kde by NBR rýchlo degradoval. Sledovanie predlžujúcich sa časov radenia alebo posunu valca indikuje opotrebovanie tesnenia a naznačuje nadchádzajúcu potrebu údržby.
K dispozícii sú súpravy tesnení (číslo dielu R900306345 pre niektoré konfigurácie), ktoré obsahujú všetky komponenty podliehajúce opotrebovaniu. Prestavba ventilu vyžaduje čisté pracovné podmienky, správne nástroje a pozornosť na čistotu. Mnohé prevádzky uprednostňujú výmenu repasovaných náhradných ventilov počas výrobných hodín a prestavbu zlyhaných ventilov počas plánovaných období údržby. Tento prístup minimalizuje prestoje a zaisťuje, že technici môžu venovať čas potrebným na správne čistenie a kontrolu.
Riešenie bežných problémov
Keď sa smerový riadiaci ventil 4WEH 16 J neporadí alebo sa posunie neúplne, existuje niekoľko možných príčin. Začnite s elektrickou stranou overením, či solenoidy dostávajú správne napätie a prúd. Multimeter môže potvrdiť napätie na konektore a meranie prúdu overí, či cievka nie je otvorená alebo skratovaná. Manuálne ovládanie (N9) vám umožňuje vyskúšať, či sa ventil dokáže mechanicky posunúť, aj keď elektrické ovládanie nefunguje.
Nedostatočný riadiaci tlak spôsobuje pomalé alebo neúplné radenie. Zmerajte tlak na porte X, aby ste si overili, že je v rozsahu 5-12 barov. Nízky pilotný tlak môže byť spôsobený upchatým pilotným filtrom, obmedzeniami v napájacích vedeniach pilota alebo problémami so samotným pilotným ventilom. Vysoký protitlak v potrubí nádrže (s vnútornými konfiguráciami odtoku) môže tiež znížiť účinný pilotný tlak odporovaním pilotného signálu.
Lepenie súvisiace s kontamináciou sa zvyčajne prejavuje ako občasné problémy alebo ventily, ktoré sa posúvajú jedným smerom, ale nie druhým. Ak máte podozrenie na kontamináciu, skontrolujte čistotu oleja a skontrolujte filtre, či neobsahujú neobvyklé nečistoty. Niekedy môžete uvoľniť zaseknutý ventil opakovaným napájaním solenoidov a jemným poklepaním na telo ventilu mäkkou paličkou, hoci to poskytuje iba dočasnú úľavu. Pre trvalú opravu je nevyhnutné správne čistenie alebo výmena.
Úvahy o nákladoch a stratégia obstarávania
Trhová cena pre smerový regulačný ventil 4WEH 16 J sa zvyčajne pohybuje od 1 300 do 2 000 USD v závislosti od konfigurácie, množstva a dodávateľa. Vlastné možnosti, ako sú špeciálne tesnenia, hydraulické centrovanie alebo modifikované charakteristiky odozvy, posúvajú ceny smerom k vyššej hranici. Hromadné nákupy často zabezpečujú zľavy a nadviazanie vzťahu s distribútorom môže zlepšiť ceny aj dodacie lehoty.
Predĺžené dodacie lehoty pre niektoré konfigurácie znamenajú, že musíte starostlivo naplánovať obstarávanie. Pre aplikácie kritické z hľadiska výroby má udržanie náhradného ventilu na sklade zmysel napriek kapitálovým nákladom. Vypočítajte si náklady na prestoje vašej prevádzky – ak jedna hodina straty výroby presiahne náklady na náhradný ventil, obchodný prípad pre zásoby sa stane jednoduchým. Niektoré prevádzky udržiavajú skupinu prestavaných ventilov, ktoré otáčajú počas prevádzky ako preventívne výmeny.
Možnosti platby sa líšia podľa dodávateľa a regiónu. Niektorí distribútori na trhoch ako India ponúkajú plány EMI (rovnaké mesačné splátky), ktoré rozkladajú náklady v čase, čo môže pomôcť pri riadení peňažných tokov. Štandardné podmienky môžu byť netto 30 alebo netto 60 dní. Pri veľkých objednávkach alebo pokračujúcich vzťahoch má vyjednanie výhodných platobných podmienok zmysel ako súčasť balíka celkovej hodnoty.
Osvedčené postupy systémovej integrácie
Integrácia rozvádzača 4WEH 16 J do hydraulického systému si vyžaduje pozornosť niekoľkým faktorom okrem samotného ventilu. Dizajn s uzavretým stredom funguje najlepšie s čerpadlami s premenlivým objemom, ktoré môžu znížiť prietok v reakcii na tlak v systéme. Čerpadlá s pevným objemom vyžadujú nepretržitý prietok cez poistný ventil v neutrálnej polohe, čo plytvá energiou a vytvára teplo. Ak ste uviazli s pevnou pumpou, zvážte, či by dizajn ventilu s otvoreným stredom neposlúžil lepšie.
Dizajn potrubia ovplyvňuje výkon a použiteľnosť. Pripojenie ventilu priamo k rozdeľovaču zjednodušuje inštaláciu, ale robí výmenu ventilu náročnejšou, pretože potrebujete vypustiť rozdeľovač a prerušiť viacero spojení. Niektoré konštrukcie používajú sendvičové dosky alebo pomocné dosky, ktoré vám umožňujú odstrániť ventil pri zachovaní iných hydraulických spojení. Kompromis zahŕňa dodatočné náklady a mierne väčší objem inštalácie.
Ochrana obvodu si zaslúži starostlivé zváženie. Priamočinný poistný ventil paralelne so smerovým regulačným ventilom 4WEH 16 J dokáže zachytiť prechodné tlaky rýchlejšie ako hlavný odľahčovací ventil. Nastavte tento šokový ventil asi o 30-50 barov nad normálny prevádzkový tlak, aby neprekážal pri bežnej prevádzke, ale aby sa rýchlo otváral počas prechodných stavov. Prietoková kapacita musí zvládnuť iba krátke špičky, takže relatívne malý ventil funguje dobre.
Príklady aplikácií a prípady použitia
Vstrekovacie lisy predstavujú bežnú aplikáciu pre 4WEH 16 J. Tieto stroje vyžadujú spoľahlivé ovládanie veľkých hydraulických valcov, ktoré zabezpečujú upínaciu silu a vstrekovací tlak. Dizajn s uzavretým stredom sa dobre hodí k variabilným systémom čerpadiel, ktoré sa bežne používajú v moderných formovacích strojoch. Časy cyklov merané v sekundách sa prispôsobujú rýchlosti prepínania ventilu 100 milisekúnd bez penalizácie.
Lisy na tvárnenie kovov používajú smerové riadiace ventily na umiestnenie baranov a riadenie tvárniacich operácií. Lisovacie aplikácie často zahŕňajú vysoké sily pri relatívne nízkych rýchlostiach, čo znamená vysoký tlak, ale mierny prietok. Menovitý tlak 350 barov verzie H 4WEH 16 J zvládne tieto záťaže pohodlne. Robustná konštrukcia odoláva rázovému zaťaženiu a vibráciám bežným v lisovacom prostredí.
Stavebné zariadenia, ako sú rýpadlá a nakladače, môžu tieto ventily používať v určitých aplikáciách, hoci mobilné zariadenia častejšie využívajú systémy snímania zaťaženia s rôznymi konfiguráciami ventilov. Stacionárne stavebné zariadenia, ako sú čerpadlá na betón alebo manipulátory s materiálom, môžu ťažiť zo schopností 4WEH 16 J. Kľúčovým faktorom je prispôsobenie charakteristík ventilu dobe cyklu aplikácie, profilu zaťaženia a podmienkam prostredia.
Prijímanie konečného rozhodnutia
Pri výbere rozvádzača 4WEH 16 J je potrebné posúdiť, či jeho charakteristiky zodpovedajú požiadavkám vašej aplikácie. Dizajn s uzavretým stredom, pilotná prevádzka a montáž CETOP 7 ho robia vhodným pre špecifické typy systémov. Ak pracujete s čerpadlami s premenlivým objemom, potrebujete vysokú tlakovú kapacitu a dokážete prispôsobiť čas odozvy, tento ventil si zaslúži vážnu pozornosť.
Systém objednávacích kódov vyžaduje starostlivú pozornosť pri výbere správnej konfigurácie. Pozícia 01 určuje menovitý tlak (H pre 350 bar), poloha 10 nastavuje napätie (G24 pre 24 V jednosmerný prúd) a poloha 12 ovláda konfiguráciu napájania pilota. Čas na pochopenie týchto kódov a konzultácia s technickou podporou zabráni chybám pri objednávaní, ktoré vedú k oneskoreniam a potenciálnym problémom s kompatibilitou.
Zvážte celkové náklady na vlastníctvo, nielen počiatočnú kúpnu cenu. Faktor energetickej efektívnosti je prínosom z dizajnu uzavretého centra, požiadaviek na údržbu, očakávanej životnosti a dostupnosti náhradných dielov. Ventil, ktorý je na začiatku drahší, ale poskytuje lepšiu spoľahlivosť a nižšiu spotrebu energie, je často počas svojej životnosti lacnejší. 4WEH 16 J dosiahol rekord v priemyselných aplikáciách, čo znižuje riziko neočakávaných problémov a poskytuje dôveru v dlhodobý výkon.
