Tieto ventily sú všade okolo nás. Nájdete ich v bagroch kopajúcich základy, vysokozdvižných vozíkoch, ktoré presúvajú boxy v skladoch, a dokonca aj v riadiacich systémoch lietadiel. Bez týchto ventilov by ťažké stroje nebolo možné ovládať.
Ako tieto ventily fungujú?
Hlavné časti
Každý hydraulický smerový regulačný ventil má tri kľúčové časti, ktoré spolupracujú:
1. Teleso ventilu
Telo ventilu je ako dom, kde sa všetko deje. Zvyčajne je vyrobený zo silných materiálov, ako je oceľ alebo hliník. Vo vnútri sú starostlivo vyvŕtané otvory nazývané porty. Tieto porty majú špeciálne názvy:
- P port:Kde prichádza stlačená kvapalina
- T port:Kde sa kvapalina vracia do nádrže
- Porty A a B:Kde kvapalina ide na pohyb valcov alebo motorov
2. Ovládací prvok
Toto je pohyblivá časť, ktorá v skutočnosti usmerňuje tekutinu. Existujú dva hlavné typy:
Cievka:Okrúhly posuvný kúsok, ktorý vyzerá ako ceruzka so širšími časťami. Keď sa posúva tam a späť, otvára a zatvára rôzne cesty pre tekutinu.
Poppet:Kus v tvare kužeľa, ktorý funguje ako korok vo fľaši. Keď je zatvorený, veľmi tesne tesní, ale môže sa otvoriť a prepustiť tekutinu.
3. Akčný člen
To je to, čo posúva ovládací prvok. Bežné typy zahŕňajú:
- Pružiny, ktoré tlačia ventil späť do bezpečnej polohy
- Solenoidy (elektrické magnety), ktoré sa pri napájaní pohybujú
- Ručné páky na ručné ovládanie
- Pilotné ovládacie prvky, ktoré využívajú vlastný tlak systému
Ako prúdi tekutina
Použime jednoduchý príklad s hydraulickým valcom:
Neutrálna poloha:Keď je ventil v strednej polohe, valec zostane nasadený. V závislosti od konštrukcie ventilu môže byť tekutina zablokovaná alebo sa môže vrátiť späť do nádrže.
Predĺženie pozície:Ventil spája tlakový port (P) s portom A a posiela tekutinu na predĺženie valca. Súčasne tekutina z druhej strany valca prúdi späť cez port B do nádrže (T).
Zatiahnutá poloha:Teraz sa ventil prepne. Tlak prechádza do portu B na stiahnutie valca, zatiaľ čo kvapalina sa vracia z portu A do nádrže.
Typy hydraulických smerových regulačných ventilov
Podľa vnútorného dizajnu
Cievkové ventily
Tieto sú najbežnejším typom. Cievka sa posúva vo vnútri telesa ventilu a vytvára rôzne dráhy toku.
Dobré body:
- Dokáže zvládnuť zložité operácie s viacerými pozíciami
- Nízky odpor voči prúdeniu tekutín
- Všestranné a široko používané
Nie tak dobre:
- Malé medzery umožňujú, aby určité množstvo tekutiny uniklo dovnútra
- Ak je kvapalina špinavá, môže sa zaseknúť
Poppetové ventily
Tieto používajú prvky v tvare kužeľa alebo gule, ktoré tesne priliehajú k sedadlu.
Dobré body:
- Takmer žiadny vnútorný únik
- Pracujte dobre so špinavou tekutinou
- Skvelé na držanie ťažkých bremien
Nie tak dobre:
- Obmedzené na jednoduché funkcie zapnutia/vypnutia
- Na prevádzku je potrebná väčšia sila
Podľa toho, ako sú prevádzkované
Manuálne ventily:Ovláda sa ručne pomocou pák, gombíkov alebo tlačidiel. Jednoduché a spoľahlivé, ale na ich obsluhu musí byť niekto.

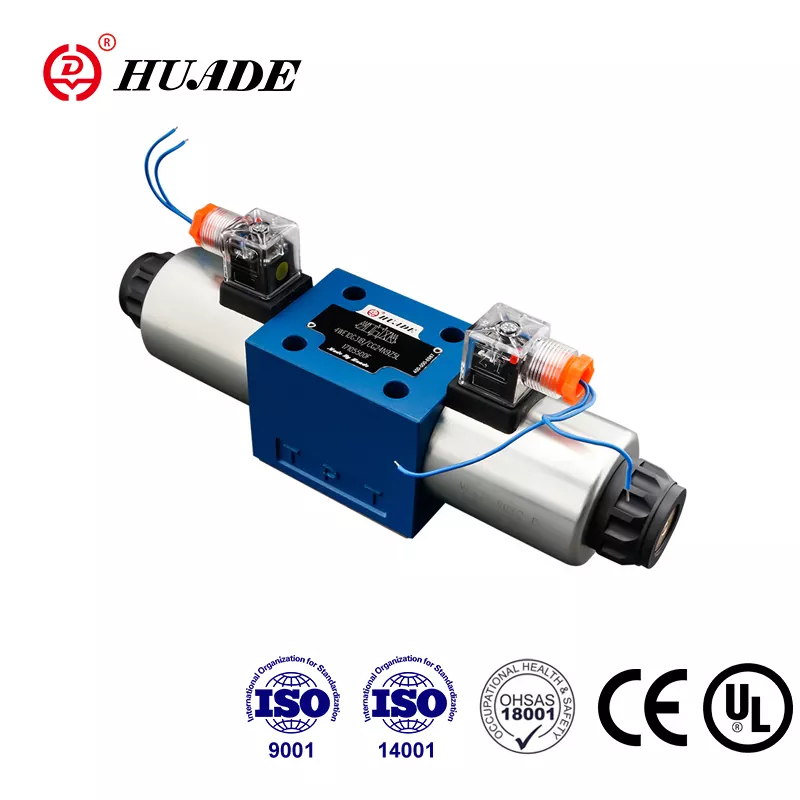

Solenoidové ventily:Na prevádzku používajte elektrickú energiu. Sú ideálne pre automatizované systémy a môžu byť riadené počítačmi.
Pilotne ovládané ventily:Na pohyb hlavného ventilu použite vlastný hydraulický tlak systému. Je to ako používať malý ventil na ovládanie veľkého ventilu – skvelé pre aplikácie s vysokým prietokom.
Podľa presnosti ovládania
Zapínacie/vypínacie ventily:Jednoduché spínače, ktoré sú buď úplne otvorené alebo úplne zatvorené. Ako vypínač svetla – je buď zapnutý alebo vypnutý.
Proporcionálne ventily:Môžu sa čiastočne otvárať, ako napríklad stmievač svetiel. Čím viac zosilňujete riadiaci signál, tým viac sa ventil otvára. To vám umožní plynulé ovládanie rýchlosti.
Servoventily:Najpresnejší typ používaný v aplikáciách, ktoré vyžadujú extrémne presné ovládanie, ako sú lietadlá alebo presné výrobné zariadenia.
Dôležité funkcie a špecifikácie
Funkcie centra
Pre cievkové ventily je veľmi dôležité, čo sa deje v neutrálnej (strednej) polohe:
Uzavreté centrum:Všetky porty sú zablokované. To zablokuje valec na mieste, ale čerpadlo bude pracovať ťažšie.
Otvoriť centrum:Tlakový port sa pripája k nádrži. To šetrí energiu tým, že nechá čerpadlo bežať bez tlaku, ale valec sa môže unášať.
Tandemové centrum:Kompromis, ktorý šetrí energiu a zároveň poskytuje lepšie držanie nákladu.
Kľúčové výkonové čísla
- Hodnotenie tlaku:Aký tlak môže ventil bezpečne zvládnuť. Zvyčajne sa meria v PSI alebo baroch.
- Prietok:Koľko tekutiny môže prejsť za minútu. Zvyčajne sa meria v galónoch za minútu (GPM) alebo litroch za minútu.
- Čas odozvy:Ako rýchlo ventil reaguje na riadiaci signál. Dôležité pre aplikácie, ktoré vyžadujú rýchle pohyby.
- Pokles tlaku:Koľko tlaku sa stratí, keď tekutina preteká ventilom. Nižšie je lepšie pre efektivitu.
Symboly a normy ventilov
Inžinieri používajú špeciálne symboly na zobrazenie ventilov v hydraulických schémach. Tieto symboly sa riadia medzinárodnými normami (ISO 1219), aby im porozumeli inžinieri na celom svete.
Symbol ventilu zobrazuje:
- Políčka predstavujúce každú pozíciu
- Šípky ukazujúce dráhy toku
- Čiary s T-značkami zobrazujúce zablokované cesty
- Písmená (P, T, A, B) označujúce porty
- Symboly pre pružiny a solenoidy
Napríklad "4/3 ventil" znamená 4 porty a 3 pozície.
Bežné aplikácie
Stavebné zariadenia
Rýpadlá používajú viacero smerových riadiacich ventilov na nezávislé ovládanie výložníka, ramena, lyžice a pásov. Operátori používajú joysticky, ktoré posielajú signály do proporcionálnych ventilov pre plynulé ovládanie.
Výroba
Montážne linky využívajú tieto ventily na ovládanie robotických ramien, lisov a dopravníkových systémov. Solenoidom ovládané ventily reagujú na príkazy počítača pre presné načasovanie.
Poľnohospodárstvo
Moderné traktory používajú proporcionálne ventilové bloky na ovládanie nástrojov, ako sú pluhy a kombajny. Niektoré systémy sa dokonca integrujú s GPS pre automatizovanú prácu v teréne.
Letectvo a kozmonautika
Lietadlá používajú na riadenie letu mimoriadne spoľahlivé servoventily. Tieto ventily musia perfektne fungovať aj v extrémnych podmienkach.
Top výrobcovia
Bosch Rexroth:Známy pre vysokokvalitné ventily s pokročilou elektronikou a monitorovacími možnosťami.
Parker Hannifin:Ponúka široký sortiment od základných priemyselných ventilov až po špecializované ventily pre mobilné zariadenia.
Eaton (Vickers):Známy pre vysokovýkonné ventily, ktoré vydržia dlho v náročných podmienkach.
Danfoss:Špecializuje sa na mobilnú hydrauliku a energeticky úsporné systémy.
HYDAC:Známy pre kompaktné kazetové ventily a vlastné rozdeľovacie riešenia.
Inštalácia a údržba
Výber správneho ventilu
Zvážte tieto faktory:
- Požiadavky na tlak a prietok: Prispôsobte sa potrebám vášho systému
- Typ ovládania: Zap./Vyp. pre jednoduché úlohy, proporcionálne pre variabilnú rýchlosť
- Prostredie: Vyberte tesnenia a nátery vhodné pre vaše podmienky
- Bezpečnosť: Vyberte centrálne funkcie, ktoré poskytujú bezpečnú prevádzku
Bežné problémy a riešenia
Ventil nefunguje:
- Skontrolujte elektrické pripojenia na solenoidových ventiloch
- Overte primeraný hydraulický tlak pre pilotne ovládané ventily
- Hľadajte mechanické prekážky
Pomalá alebo nepravidelná prevádzka:
- Vyčistite alebo vymeňte znečistenú hydraulickú kvapalinu
- Skontrolujte prítomnosť vzduchu v systéme
- Skontrolujte opotrebované komponenty ventilu
Vonkajšie úniky:
- Vymeňte opotrebované tesnenia a tesnenia
- Skontrolujte rovinnosť montážneho povrchu
- Skontrolujte správny uťahovací moment skrutiek
osvedčené postupy
Inštalácia:
- Počas inštalácie udržujte všetko čisté
- Používajte vhodné tesnenia a tesniace hmoty
- Utiahnite skrutky na špecifikované hodnoty uťahovacieho momentu
Prevádzka:
- Začnite s nízkym tlakom, aby ste skontrolovali základnú funkciu
- Monitorujte teplotu a tlak systému
- Hydraulickú kvapalinu udržiavajte v čistote so správnou filtráciou
Údržba:
- Pravidelne testujte činnosť ventilu
- Vymeňte hydraulickú kvapalinu podľa plánu
- Uchovávajte podrobné záznamy o údržbe
Budúce trendy
Odvetvie hydraulických ventilov sa neustále vyvíja:
Inteligentné ventily:Nové ventily obsahujú senzory a elektroniku, ktorá dokáže hlásiť ich stav a výkon. To pomáha predvídať, kedy je potrebná údržba.
Energetická účinnosť:Výrobcovia vyvíjajú ventily, ktoré plytvajú menej energiou, čím pomáhajú znižovať prevádzkové náklady a dopad na životné prostredie.
Integrácia:Ventily sú stále kompaktnejšie a integrované s ostatnými systémovými komponentmi, čím sa znižujú miesta úniku a čas inštalácie.
Digitálne ovládanie:Viac ventilov je navrhnutých na prácu s digitálnymi riadiacimi systémami a sieťami internetu vecí (IoT).
Hydraulické smerové ventily sú základnými komponentmi, ktoré umožňujú moderné stroje. Od jednoduchých zapínacích/vypínacích ventilov až po sofistikované servosystémy tieto zariadenia premieňajú elektrické alebo mechanické signály na riadenú hydraulickú energiu.
Pochopenie toho, ako tieto ventily fungujú, ich rôzne typy a ako ich vybrať a udržiavať, je kľúčové pre každého, kto pracuje s hydraulickými systémami. Ako technológia napreduje, tieto ventily sú čoraz inteligentnejšie, efektívnejšie a integrovanejšie s digitálnymi riadiacimi systémami.
Či už obsluhujete ťažké zariadenia, navrhujete automatizačné systémy alebo vykonávate údržbu hydraulických strojov, znalosť smerových regulačných ventilov vám pomôže pracovať efektívnejšie a bezpečnejšie.
Výberom správneho ventilu pre vašu aplikáciu a jeho správnou údržbou si môžete zabezpečiť spoľahlivú prevádzku a dlhú životnosť. Kľúčom je pochopenie vašich systémových požiadaviek a ich zosúladenie s vhodnou technológiou ventilov.
Nezabudnite, že ak máte pochybnosti, poraďte sa s odborníkmi na hydraulické systémy alebo s výrobcami ventilov. Môžu poskytnúť špecifické pokyny pre vaše jedinečné potreby aplikácií a pomôcť zabezpečiť optimálny výkon systému.
