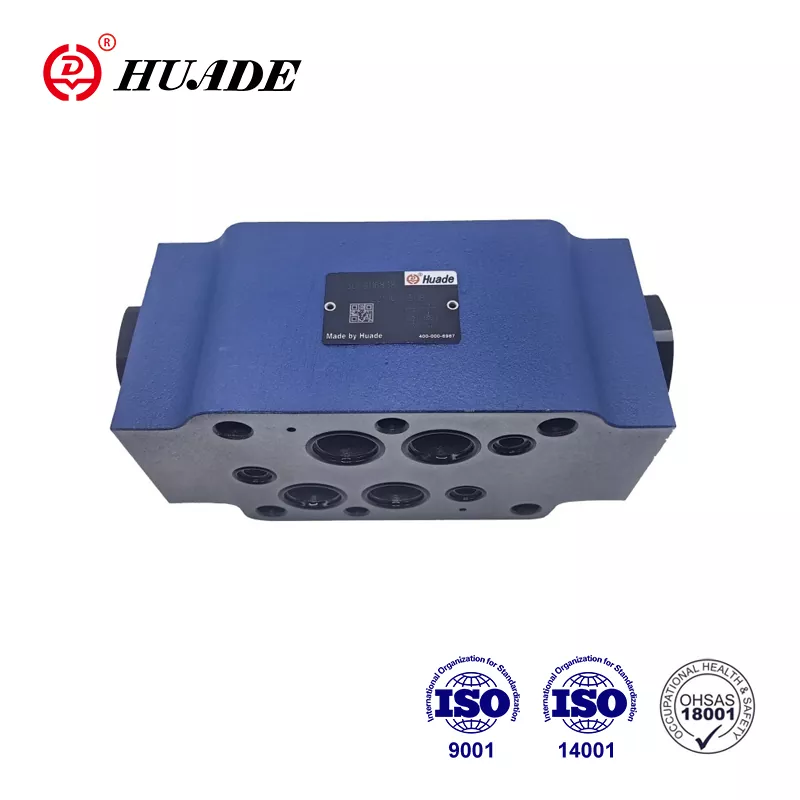

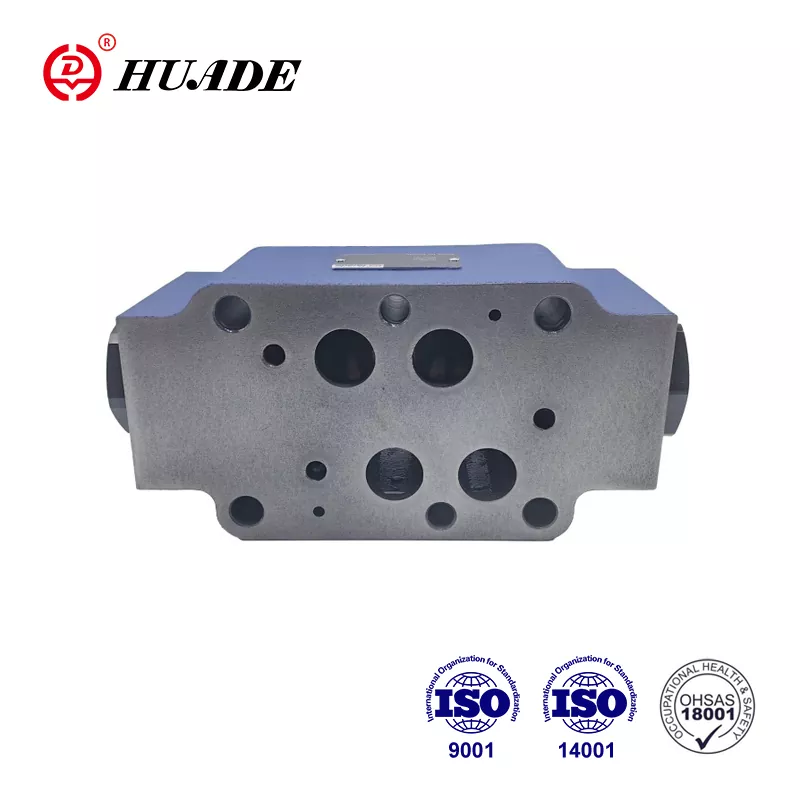

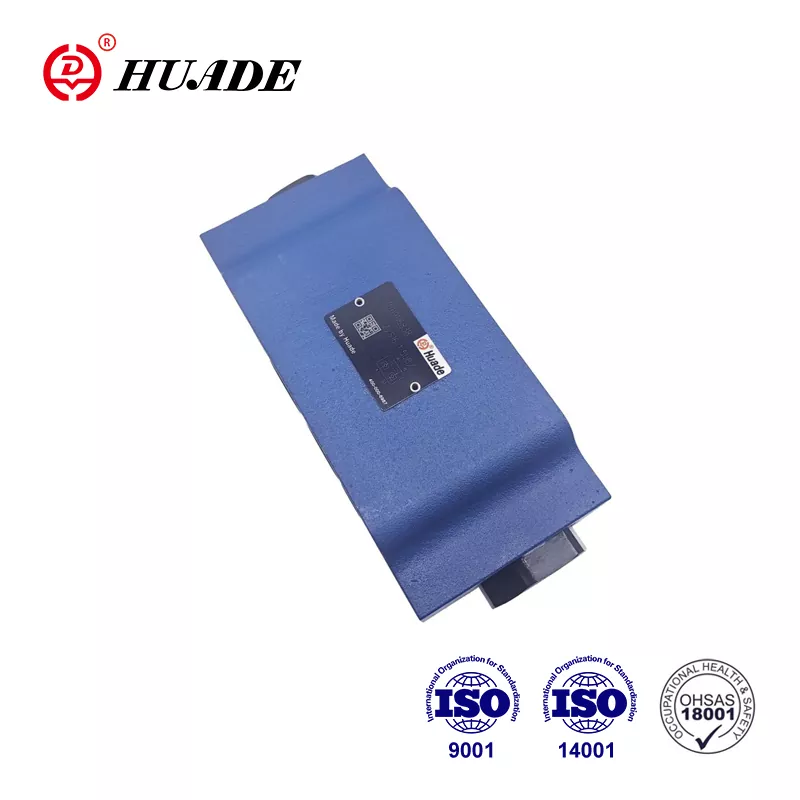

Sendvičová platňa spätného ventilu Z2S 22

Ako popredný čínsky výrobca hydraulických prevodových a riadiacich technológií má Huade dve skúsenosti s dlhodobou spoluprácou so spoločnosťou Rexroth. Spätné ventily Huade® Z2S 22 sú konkurencieschopné so známymi výrobkami s dobrou kvalitou a nižšou cenou. Továreň prešla ISO9001, ISO14001 a OH SAS18001. Spätné ventily Huade® sú z hľadiska technológie pokročilejšie a odolnejšie ako podobné produkty z tejto rady. Je to dobre známa národná značka v Číne. Hydraulické ventily Huade sú široko používané vo vojenskom priemysle a iných oblastiach vďaka vynikajúcemu výkonu.

Produktový parameter sendvičovej platne spätného ventilu Z2S 22

Vlastnosti produktu a použitie sendvičovej dosky spätného ventilu Z2S 22

Vlastnosti:

▶ Na použitie pri vertikálnych stohovacích zostavách

▶ Na tesné uzavretie jedného alebo dvoch servisných otvorov

▶ Vzor portov na DIN 24 340 formulár A, ISO4401 a CETOP - RP 121H

Aplikácia:

Spätný ventil Z2S 22 sa používa na vertikálnu stohovaciu inštaláciu. Môže utesniť jeden alebo dva pracovné olejové porty bez úniku podľa potreby.

Funkcie, sekcia, symboly sendvičovej dosky spätného ventilu Z2S 22

Hydraulicky riadené spätné ventily Z2S 22 sú novým radom so sendvičovým doskovým dizajnom. Používajú sa na tesné uzavretie jedného alebo dvoch servisných otvorov, a to aj na dlhé časové obdobia. Voľný prietok sa vyskytuje od A1 do A2 alebo B1 do B2. Prietok v A1 B1 v opačnom smere je zablokovaný. Keď kvapalina prúdi z A1 do A2, cievka je stlačená a je tlačená doprava, čím sa otvorí guľový tanierový ventil  , ktorý následne otvorí tanier. Aby sa zaistilo správne uzatvorenie ventilu, servisné porty A2 B2 smerového ventilu musia byť pripojené k nádrži v neutrálnej polohe.

Symbol Z2S

Typický príklad obvodu Z2S
