Hydraulické systémy sú chrbtovou kosťou nespočetných priemyselných aplikácií, od stavebných zariadení a výrobných strojov po letecké systémy a automobilové komponenty. Jadrom týchto systémov leží kritická zložka, ktorá určuje výkon, účinnosť a presnosť: hydraulický regulačný ventil. Pochopenie toho, ako tieto ventily fungujú, je nevyhnutné pre každého, kto je zapojený do návrhu, údržby alebo prevádzky hydraulického systému.
Hydraulický regulačný ventil je zariadenie s presným inžinierstvom navrhnutým na reguláciu prietoku hydraulickej tekutiny v systéme. Na rozdiel od jednoduchých ventilov na vypnutie ventily, regulačné ventily toku poskytujú variabilné obmedzenie toku tekutiny, čo umožňuje operátorom doladiť rýchlosť a silu hydraulických ovládačov, ako sú valce a motory. Tieto ventily v podstate pôsobia ako „škrtiaca klapka“ hydraulických systémov, ktoré ovládajú, ako rýchlo alebo pomalé hydraulické komponenty fungujú.
Primárna funkcia týchto ventilov presahuje jednoduchú reguláciu toku. Udržiavajú konzistentný výkon za rôznych podmienok zaťaženia, kompenzujú výkyvy tlaku a zabezpečujú hladký a regulovaný pohyb hydraulických strojov. Táto úroveň riadenia je rozhodujúca v aplikáciách, kde je prvoradé načasovanie presnosti, reguláciu rýchlosti a hladká prevádzka.
Základný princíp za regulačné ventily hydraulického toku sa točí okolo kontrolovaného obmedzenia prietoku tekutín. Keď sa hydraulická tekutina stretne s obmedzením svojej cesty, prietok klesá, zatiaľ čo tlak sa zvyšuje smerom nahor od obmedzenia. Zmenou veľkosti tohto obmedzenia môžu regulačné ventily prietoku presne modulovať prietok.
Väčšina regulačných ventilov prietoku pracuje na princípe otvoru, kde tekutina prechádza kalibrovaným otvorom. Keď sa veľkosť úvodu mení, tak sa pohybuje aj prietok. Vzťah medzi veľkosťou otvoru, rozdielom tlaku a prietokom sleduje zavedené hydraulické princípy, čo umožňuje predvídateľnú a opakovateľnú kontrolu.
Vnútorný mechanizmus ventilu zvyčajne pozostáva z pohyblivého prvku - napríklad ako cievka, ihla alebo poppet - ktorý môže byť umiestnený na vytvorenie premenlivého obmedzenia. Tento prvok sa ovláda rôznymi prostriedkami vrátane manuálneho nastavenia, zaťaženia pružiny alebo elektronického ovládania v závislosti od návrhu ventilu a požiadaviek na aplikáciu.
Ihlové ventily
Ihlové ventily predstavujú najjednoduchšiu formu riadenia prietoku, ktorá obsahuje zúženú ihlu, ktorá sa pohybuje dovnútra a von z presne opracovaného sedadla. Keď je ihla upravená, mení efektívnu plochu prietoku a poskytuje jemnú kontrolu nad prietokovými rýchlosťami. Tieto ventily vynikajú v aplikáciách, ktoré si vyžadujú presné, manuálne úpravy a bežne sa vyskytujú v prístrojových a nízko tokových aplikáciách.
Návrh ihlového ventilu umožňuje extrémne jemné nastavenie toku, vďaka čomu je ideálny na účely kalibrácie a situácie, keď malé zmeny prietoku môžu výrazne ovplyvniť výkon systému. Zvyčajne si však vyžadujú manuálne nastavenie a nemusia byť vhodné pre aplikácie vyžadujúce časté zmeny prietoku.
Klapka
Ventily škrtiacej klapky, známe tiež ako ventily s pevným otvorom, používajú jednoduché obmedzenie na reguláciu toku. Aj keď sú základné v dizajne, v mnohých aplikáciách sú vysoko efektívne. Tieto ventily môžu byť ručne nastaviteľné alebo pevné v závislosti od požiadaviek na aplikáciu. Hlavným obmedzením základných ventilov škrtiacej klapky je to, že prietok sa líši v závislosti od tlakového diferenciálu naprieč ventilom.
Pokročilé konštrukcie klapky ventilu obsahujú mechanizmy kompenzácie tlaku na udržanie konzistentných prietokov napriek zmenám tlaku. Vďaka tejto funkcii sú vhodné pre aplikácie, kde sa podmienky zaťaženia menia, ale je potrebná konzistentná rýchlosť ovládača.

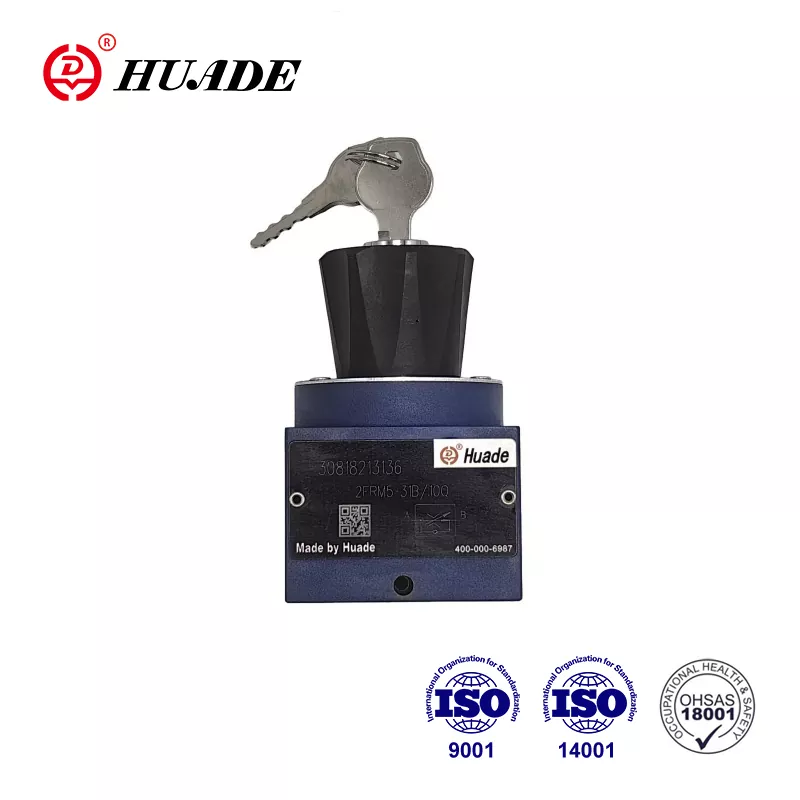

Tlakové kompenzované regulačné ventily
Tieto sofistikované ventily predstavujú významný pokrok v technológii riadenia toku. Udržiavajú konštantné prietoky bez ohľadu na zmeny tlaku naprieč ventilom v rámci svojho prevádzkového rozsahu. To sa dosahuje mechanizmom kompenzácie vnútorného tlaku, ktorý automaticky upravuje veľkosť otvoru na základe diferenciálu tlaku.
Dizajn kompenzovaný tlakom zvyčajne obsahuje cievku kompenzátora s pružinou, ktorá reaguje na zmeny tlaku. Keď sa zvyšuje tlak po prúde, kompenzátor automaticky otvorí otvor širší, aby sa udržal konštantný tok. Naopak, keď sa tlak po prúde znižuje, otvor je obmedzený, aby sa zabránilo zvýšeniu prietoku.
Primerané regulačné ventily
Proporcionálne regulačné ventily používajú na moduláciu prietokov elektronické riadiace signály. Tieto ventily prevádzajú elektrické vstupné signály - typicky napätie alebo prúd - do proporcionálneho výstupu prietoku. Ponúkajú presné schopnosti diaľkového ovládania a môžu sa ľahko integrovať do automatizovaných systémov.
Elektronické riadenie umožňuje úpravu dynamického toku založeného na spätnej väzbe systému, čo umožňuje sofistikované riadiace stratégie, ako je regulácia toku s uzavretou slučkou, programované profily toku a integrácia s počítačovými riadiacimi systémami.
Vnútorná konštrukcia regulačných ventilov hydraulického prietoku sa líši podľa typu, ale niekoľko kľúčových komponentov je bežných medzi návrhmi. V ventilovom tele sa nachádza všetky vnútorné komponenty a poskytuje vstupné a výstupné porty na pripojenie k tekutine. Musí vydržať tlak systému a zároveň poskytovať presné vnútorné prietokové priechody.
Riadiaci prvok - či už ihla, cievka alebo poppet - vytvára premenlivé obmedzenie, ktoré riadi tok. Tento komponent musí byť presne vyrobený, aby sa zabezpečilo hladké a presné riadenie prietoku cez prevádzkový rozsah ventilu. Ovládajúci mechanizmus umiestni riadiaci prvok a môže byť manuálny, napájaný na pružinu alebo elektronicky ovládaný.
Prvky tesnenia bránia vnútornému a vonkajšiemu úniku a zabezpečujú efektívnu prevádzku a spoľahlivosť systému. Tieto tesnenia musia odolávať požiadavkám na kompatibilitu hydraulickej tekutiny, tlakových cyklov a variácií teploty počas celej životnosti ventilu.
V ventiloch kompenzovaných tlakom zostava kompenzátora automaticky upravuje efektívnu veľkosť otvoru na základe tlakových podmienok. Zvyčajne to zahŕňa cievku kompenzátora, pružinu a súvisiace prietokové priechody, ktoré umožňujú funkciu kompenzácie tlaku.
Správna inštalácia regulačných ventilov hydraulického toku je rozhodujúca pre optimálny výkon a dlhovekosť. Musí sa pozorovať smer toku, pretože väčšina ventilov je navrhnutá na jednosmerný tok. Ventil by mal byť namontovaný na prístupnom mieste pre nastavenie a údržbu, pričom primerané odbavenie pre pripojenie a službu.
Kontaminácia systému je primárnym nepriateľom regulačných ventilov prietoku, pretože častice môžu interferovať s presnými voľnými odbaveniami potrebnými na presné riadenie toku. Primeraná filtrácia proti smeru regulácie prietoku je nevyhnutná, pričom ratingy filtra typicky špecifikujú výrobca ventilu.
Úvahy o teplote sú tiež dôležité, pretože zmeny viskozity hydraulickej tekutiny s teplotou, ktoré ovplyvňujú charakteristiky prietoku. Niektoré aplikácie môžu vyžadovať kompenzáciu teploty alebo výber ventilov navrhnutých pre špecifický teplotný rozsah.
Ventily na reguláciu toku nájdu aplikácie v mnohých odvetviach a systémoch. V mobilných hydraulici riadia rýchlosť rýpadloch, pohyby žeriavov a polohy poľnohospodárskeho implementácie. Medzi priemyselné aplikácie patrí kontrola rýchlosti kŕmenia vo výrobných procesoch, polohovacích systémoch a zariadeniach na manipuláciu s materiálom.
Pravidelná údržba zaisťuje spoľahlivú prevádzku a rozširuje životnosť ventilov. Zahŕňa to pravidelnú kontrolu externých komponentov, overovanie mechanizmov úprav a monitorovanie úrovní kontaminácie systému. Vnútorná údržba zvyčajne zahŕňa výmenu tesnenia a kontrolu kontrolných prvkov na opotrebenie alebo poškodenie.
Medzi bežné problémy s riešením problémov patrí regulácia nepravidelného toku, ktoré môžu naznačovať prvky kontaminácie alebo opotrebovaného riadenia, a neschopnosť dosiahnuť požadované prietokové rýchlosti, čo by mohlo naznačovať vnútorné poškodenie alebo nesprávnu veľkosť ventilov. Pochopenie týchto režimov zlyhania pomáha personálu údržby rýchlo diagnostikovať a riešiť problémy.
