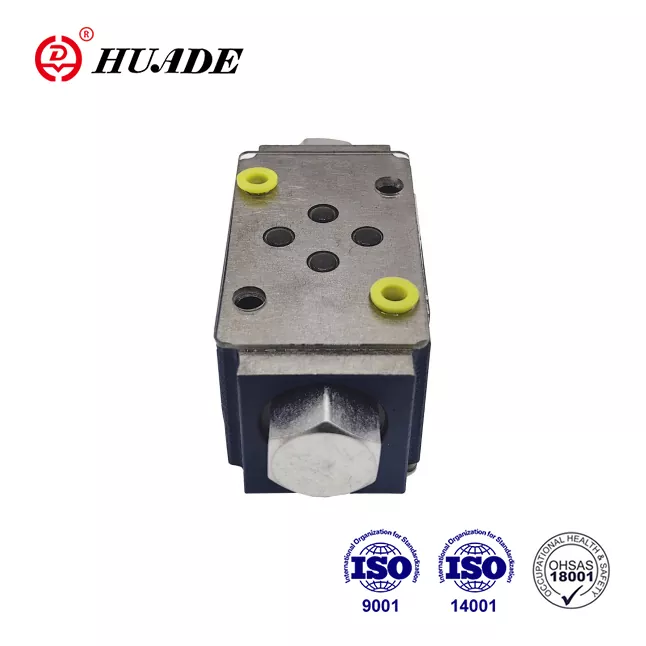

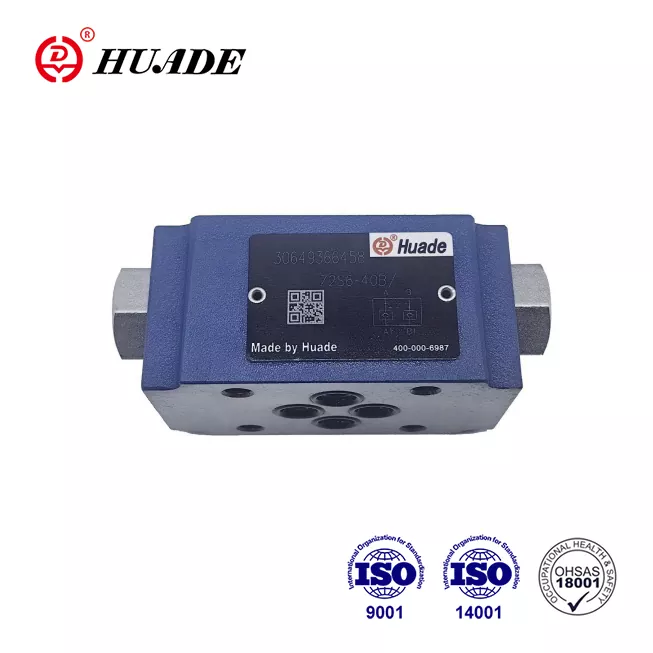

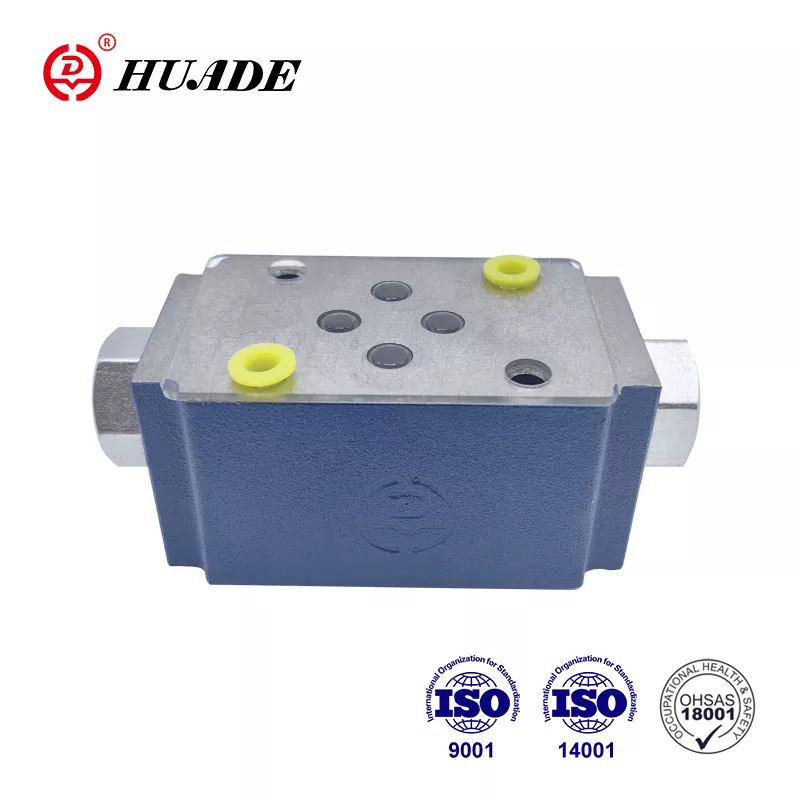

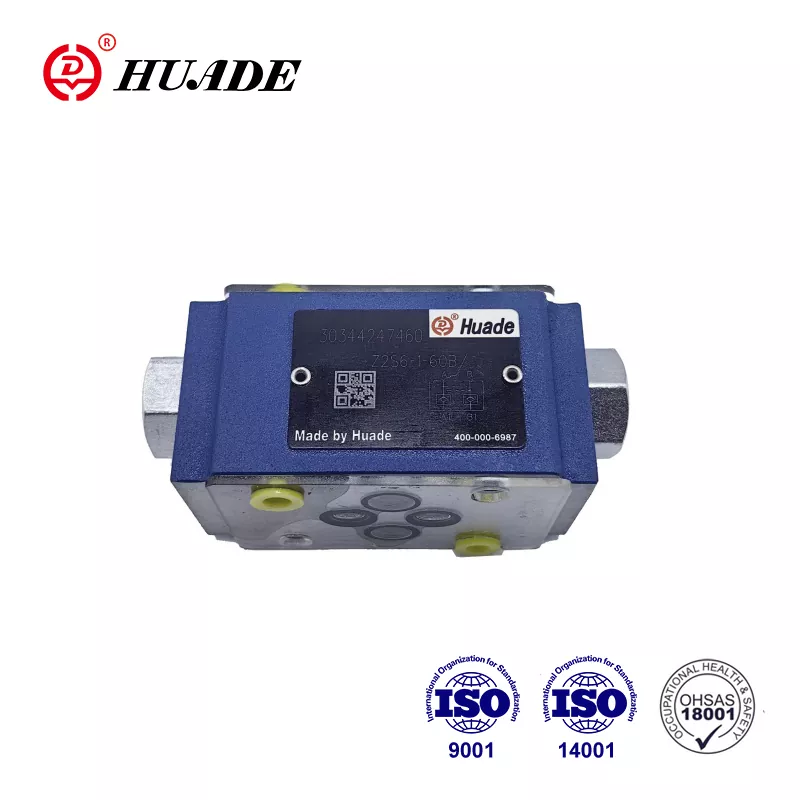

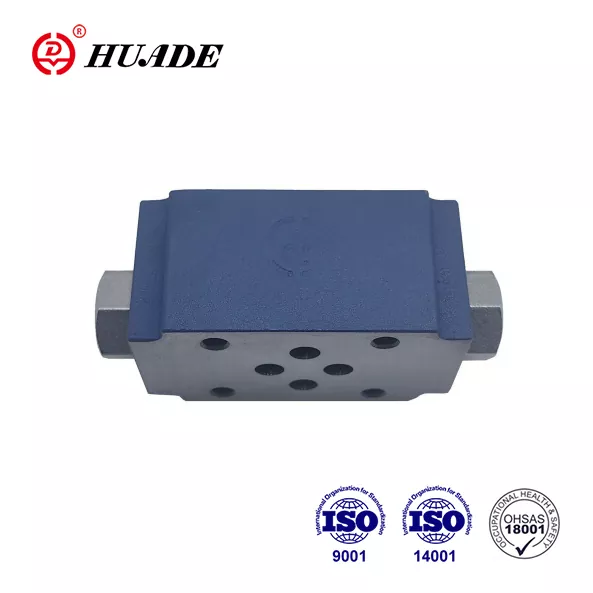

Skontrolujte sendvičovú dosku ventilu Z2S 6

Z dôvodu siedmich rokov skúseností s spoluprácou s Rexrothom z roku 1979 začlenil spoločnosť Huade od spoločnosti Rexroth špičkovú technológiu. Huade® Check Valve Z2S 6 môže úplne nahradiť rovnakú sériu, ktorú ponúka Rexroth. Má lepšiu cenu. Továreň prešla ISO9001, ISO14001 a OH SAS18001. Hydraulické ventily Huade® sa používajú vo vojenskom priemysle z dôvodu spoľahlivého výkonu. V technológii je pokročilejší a odolnejší ako podobné produkty v tejto línii. Je to dobre známa národná značka v Číne.

Parameter produktu kontrolného ventilového sendvičového platne Z2S 6

Vlastnosť produktu a aplikácia kontrolného ventilového sendvičového platne Z2S 6

Vlastnosti:

▶ Na použitie vo vertikálnom stohovacích zostavách

▶ Pre uzavretie bez úniku jedného alebo dvoch servisných portov

▶ Prenosný vzor na DIN 24 340 Formulár A, ISO4401 a CETOP - RP 121H

Aplikácia:

Tento kontrolný ventil Z2S sa používa na vertikálnu inštaláciu stohovania. Podľa potreby môže utesniť jeden alebo dva pracovné olejové porty bez úniku.

Funkcie, sekcia, symboly kontrolného ventilového sendvičového platne Z2S 6

Hydraulický pilot ovládaný kontrolný ventily Typ Z2 sú z dizajnu sendvičových tanierov. Používajú sa na uzavretie bez úniku jedného alebo dvoch servisných portov, a to aj po dlhú dobu. Voľný tok sa vyskytuje od A1 do A2 alebo B1 do B2. Prietok v A1 B1 je blokovaný opačným smerom. Keď tekutina prúdi z A1 do A2, cievka (1) je pod tlakom a je tlačená doprava, čím sa otvára guľový poppetový ventil (2), ktorý potom otvorí poppet (3). Aby sa zabezpečilo správne zatvorenie ventilu, servisné porty A2 B2 smerového ventilu musia byť pripojené k nádrži v neutrálnej polohe.

Symbol Z2

Výhľad na Z2S 6

Typický príklad obvodu Z2S
