Pri práci s tekutými systémami, potrubia, A priemyselné aplikácie, často sa stretnete s výrazmi ako “kontrola ventil„a„ non-návnad ventilu “. Mnoho odborníkov a inžinierov Často sa čudujem vzťahu medzi týmito dvoma komponentmi. Pravda Môže vás prekvapiť: v skutočnosti neexistuje žiadny funkčný rozdiel medzi šekom ventil a ventil bez návratu. Tieto výrazy sa používajú zameniteľne na opis Rovnaký typ mechanizmu ventilu.
Pochopenie terminológie
Zmätok obklopujúce kontrolné ventily a Nespolkačné ventily pramenia z regionálnych preferencií, priemyselných noriem a Terminológia výrobcu. V Severnej Amerike je termín „kontrolný ventil“ prevažne používaný, zatiaľ čo v Európe a ďalších častiach sveta, „Častejšie sa používa„ non-návnad “. Oba výrazy popisujú a ventil, ktorý umožňuje prietok tekutiny iba v jednom smere, automaticky zabraňuje spätný tok, keď tlak proti prúdu klesne pod tlak dole.
Čo sú kontrolné ventily/ventily bez návratu?
Šekový ventil, známy tiež ako non-návrat ventil, jednosmerný ventil alebo retenčný ventil, je mechanické zariadenie určené Nechajte prietok tekutiny iba v jednom smere. Tieto ventily fungujú automaticky bez vonkajšej kontroly, spoliehajúc sa na tlakový rozdiel naprieč ventilom otvoriť a zatvárať. Ak dôjde k toku vpred, ventil sa otvorí, aby umožnil priechod. Keď sa pokúša naspäť, ventil sa zavrie, aby sa zabránilo spätnému toku.
Ako fungujú kontrolné ventily?
Základný výkonný princíp Skontrolujte ventily sú založené na tlakovom rozdiele a gravitácii. Keď tekutina prúdi zamýšľaný smer s dostatočným tlakom, tlačí proti ventilu Mechanizmus (disk, guľa alebo klapka), čo spôsobuje jeho otvorenie. Ventil zostáva otvorený Pokiaľ pokračuje tok vpred. Keď tlak proti prúdu klesne alebo spadne Pokúša sa tok, mechanizmus ventilu je nútený späť do svojej uzavretej polohy, buď spätným tlakom, gravitáciou alebo mechanizmom pružiny.
Typy kontrolných ventilov
Pochopenie rôznych typov kontroly Ventily pomáhajú objasniť, prečo sa pre podobné funkcie môžu použiť rôzne názvy:
Swing Check ventilyobsahuje sklopný disk, ktorý sa otáča otvorenými tokom a zatváraním sa s reverzným tokom. Tieto sa bežne používajú vo väčších aplikáciách priemeru a často sa označujú ako non-návratové ventily v európskych špecifikáciách.
Kontrola guľôčokPoužite sférickú guľu, ktorá sa pohybuje v tele ventilu. Tok odtlačí loptu preč od sedadla, zatiaľ čo reverzný prietok ju núti proti Sedadlo. Sú populárne na amerických aj medzinárodných trhoch pod Obidve pomenovacie konvencie.
Spracované kontrolné ventilyzačleniť mechanizmus pružiny, ktorý pomáha pri zatváraní a zaisťuje Pozitívne tesnenie aj v nízkotlakových aplikáciách. Sú často určené ako kontrolné ventily alebo non-návratové ventily v závislosti od výrobca.
Kontrolné ventilyfungujte podobne ako ventily Globe, s diskom, ktorý sa zdvíha kolmo na smer toku. Tieto sa bežne vyskytujú vo vysokom tlaku Aplikácie a sú známe oboma terminológiami.

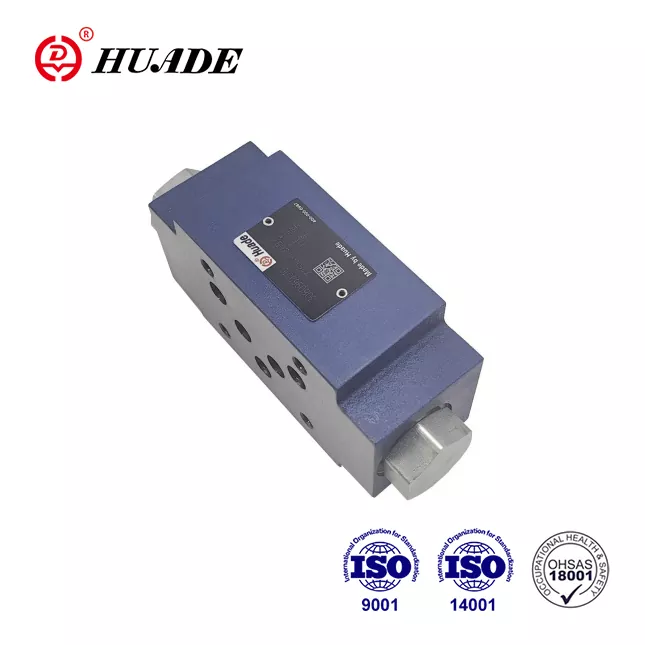

Kontrolné ventily doštičiekSú ľahké, kompaktné ventily navrhnuté tak, aby sa zmestili medzi príruby. Tieto vzory úspory vesmíru sú populárne v oboch konvenciách pomenovávania naprieč rôzne trhy.
Aplikácie a priemyselné odvetvia
Skontrolujte ventily a servírovacie ventily rovnaké účely v rôznych odvetviach. Vo vodných úpravách, oni Zabráňte kontaminovanej vode, aby prúdila späť do zásobovania čistej vody. V HVAC Systémy, udržiavajú správny obeh a zabraňujú termosifónovaniu. Chemický spracovateľské zariadenia sa spoliehajú na tieto ventily, aby sa zabránilo nebezpečnému spätnému toku nebezpečné materiály.
Ropný priemysel používa kontrolné ventily v rafinériách a potrubiach, aby sa udržal smer toku a zabránil sa Poškodenie zariadenia. Pri výrobe energie tieto ventily chránia kotly a pary systémy z podmienok spätného toku. Námorné aplikácie závisia od výnosu ventily, aby sa zabránilo vstupu morskej vody do systémov plavidiel.
Výberové kritériá
Pri výbere medzi výrobkami označenými ako Skontrolujte ventily alebo spätné ventily, zamerajte sa skôr na technické špecifikácie ako terminológia. Zvážte faktory, ako je hodnotenie tlaku, teplotné limity, Charakteristiky toku a materiálová kompatibilita. Praskanie ventilu Tlak, ktorý je minimálny tlak proti prúdu potrebný na otvorenie ventilu, je rozhodujúce pre správnu prevádzku systému.
Požiadavky na veľkosť a inštaláciu by mali tiež ovplyvniť váš výber. Niektoré aplikácie vyžadujú pokles s nízkym tlakom Charakteristiky, zatiaľ čo iní uprednostňujú prísne vypnutia. Tekutina manipulácia môže vyžadovať konkrétne materiály alebo povlaky, aby sa zabránilo korózii alebo kontaminácia.
Inštalácia a údržba
Správna inštalácia je kritická bez ohľadu na to O tom, či váš list špecifikácie požaduje kontrolný ventil alebo non-návrat ventil. Tieto ventily musia byť nainštalované v správnej orientácii s tokom Šípky smeru jasne označené na tele ventilu. Nesprávna inštalácia bude mať za následok zlyhanie systému a potenciálne poškodenie zariadenia.
Pravidelné plány údržby by mali Zahrňte kontrolu mechanizmu ventilu, podmienky sedadla a celkovo integrita. Znaky opotrebenia, korózie alebo poškodenia by sa mali okamžite riešiť Udržujte spoľahlivosť systému. Niektoré návrhy umožňujú in-line údržbu, zatiaľ čo Iné vyžadujú vypnutie systému a odstraňovanie ventilov.
Bežné mylné predstavy
Jedna pretrvávajúca mylná predstava je, že kontrola ventily a ventily bez návratu majú rôzne tlakové hodnotenia alebo prietok charakteristiky. V skutočnosti oba pojmy opisujú rovnakú funkciu ventilu a Výkon závisí skôr od konkrétneho dizajnu a výrobcu, nie od použitá terminológia.
Ďalším bežným nedorozumením je ten Typ je lepší ako druhý. Výber medzi výrobkami označenými ako kontrola ventily alebo ventily bez návratu by mali byť založené na technických špecifikáciách, Normy kvality a požiadavky na aplikáciu, a nie pomenovanie konvencií.
Rozdiel medzi kontrolnými ventilmi a Nespočítané ventily sú čisto sémantické. Oba výrazy opisujú rovnaké základné Funkcia: Umožnenie toku v jednom smere pri bránení spätnému toku. Kedy Výber týchto komponentov pre váš systém sa zamerajte na technické špecifikácie, Normy kvality a požiadavky na aplikáciu skôr ako terminológia. Pochopenie tejto rovnocennosti vám pomôže robiť informované rozhodnutia a vyhnúť sa Zmätok pri preskúmaní špecifikácií, dokumentov obstarávania alebo údržby postupy.
Či im voláte kontrolu ventilov alebo Tieto komponenty zohrávajú rozhodujúcu úlohu pri udržiavaní systému, ktoré nie sú spätné ventily integrita a predchádzanie nákladnému poškodeniu pri podmienkach spätného toku. Podľa Pochopenie ich prevádzky, typov a aplikácií, môžete zaistiť správne výber a inštalácia pre vaše konkrétne požiadavky.
