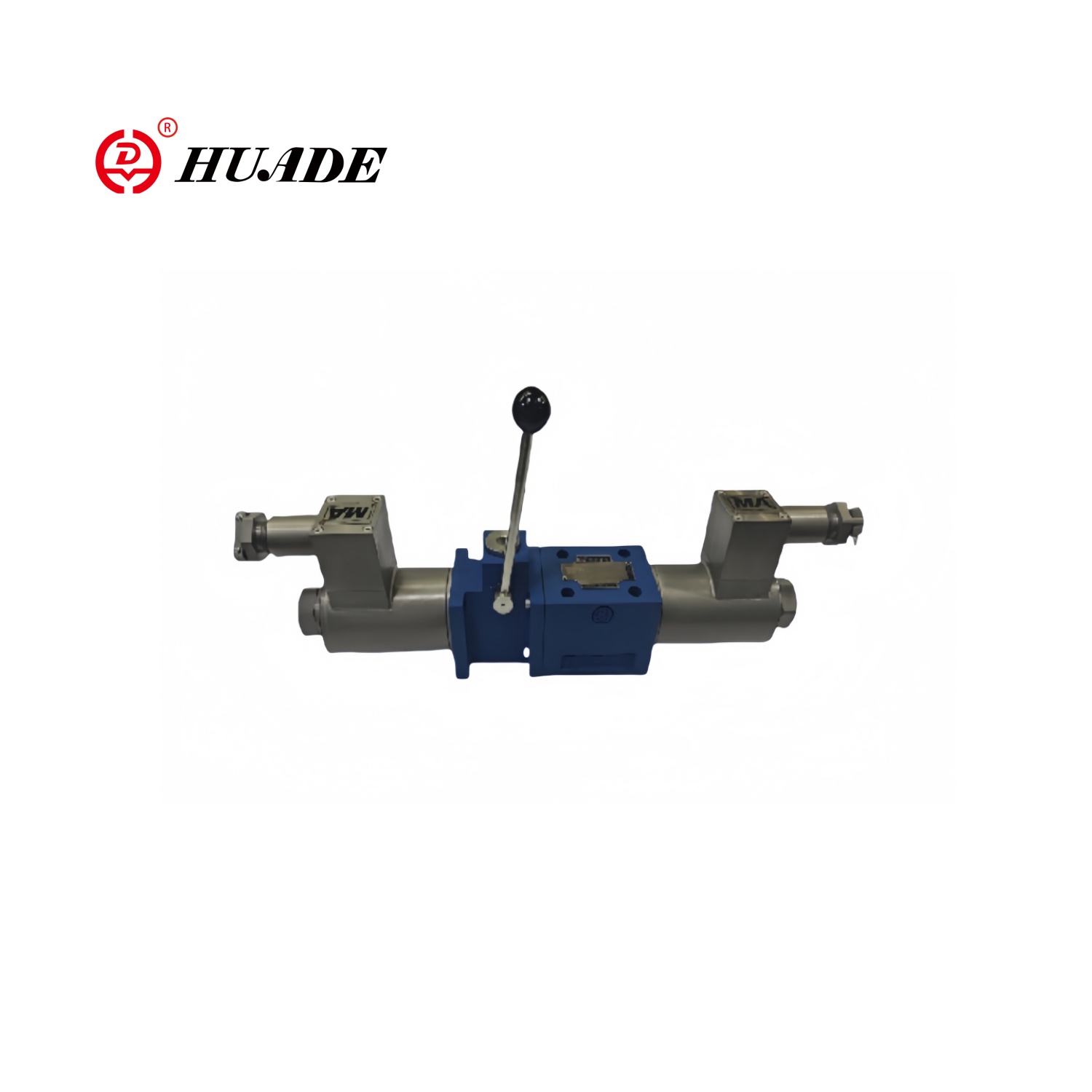

Solenoidný ventil odolný voči výbuchu s rukoväťou 4WEM10

Solenoidný ventil odolný voči výbuchu s núdzovou rukoväťou 4WEM10 je priemyselný ventil špeciálne navrhnutý pre horľavé a výbušné prostredie. Bežné napätie solenoidového ventilu 4WEM10 je 24VDC alebo 220VAC a cievka odolná voči výbuchu musí zodpovedať napájaniu na mieste. Ak zlyhá automatické ovládanie, núdzová rukoväť sa môže rýchlo odrezať alebo otvoriť ventil, aby sa zabránilo úniku alebo výbuchu.

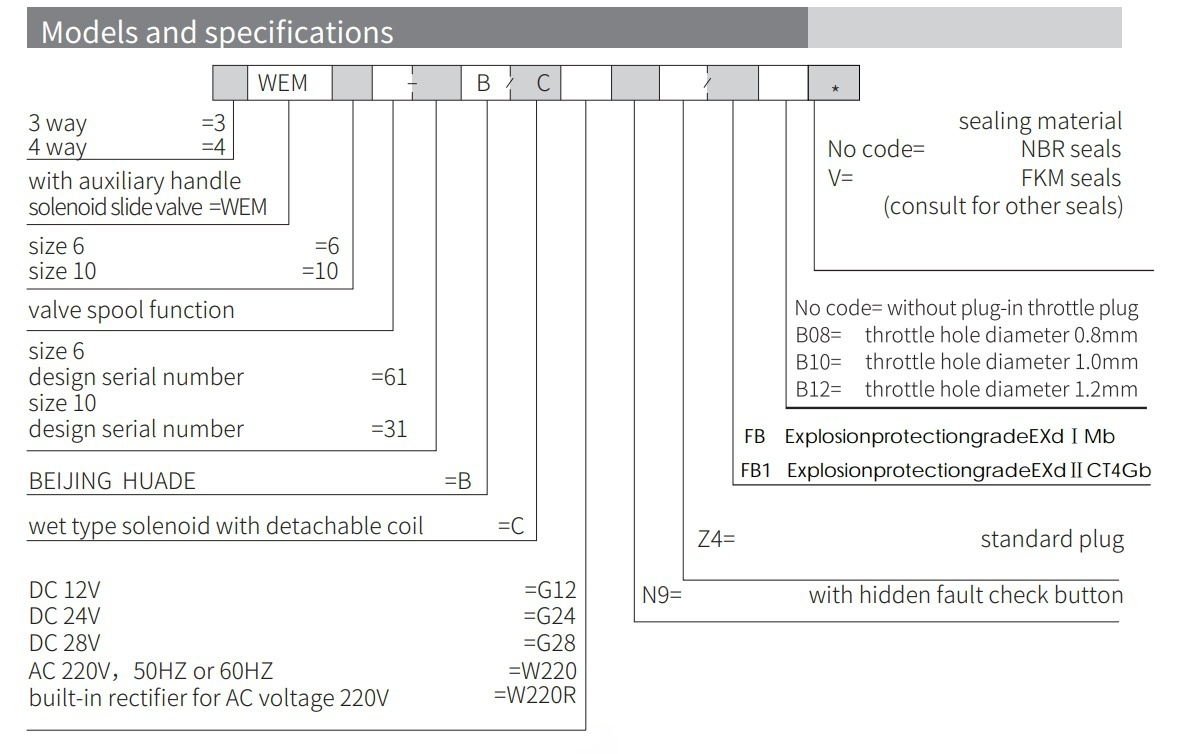

Parameter produktu solenoidového ventilu odolného v oblasti výbuchu s rukoväťou 4WEM10

Vlastnosť produktu a aplikácia solenoidového ventilu odolného v oblasti výbuchu s rukoväťou 4WEM10

Vlastnosti:

▶ Veľkosť 6 až 10

▶ Maximálny pracovný tlak 350 bar

▶ Maximálny pracovný prietok 120 l/min

▶ Otvorenie, zatváranie a smer toku riadeného solenoidom a manuálnym

▶ Solenoid mokrého kolíka s odnímateľnou cievkou

▶ Solenoid sa môže otáčať o 90 °

▶ Montáž subplalátu

Aplikácia:

Soleový smerový ventil s núdzovou rukoväťou 4WEM10 sa široko používa v potrubných systémoch rafinérií a chemických závodov, distribučných staníc plynu, dovozných a vývozných potrubí LNG skladovacích nádrží, systémov extrakcie uhoľných baní a podzemných ventilačných potrubí.

Sekcia a symbol solenoidového ventilu odolného voči výbuchu s rukoväťou 4WEM10

Smerový ventil typu Wemm je smerový ventil cievky prevádzkovaný solenoidom a rukoväťou prevádzky. Ovláda otvorenie, zatváranie a smer toku prietoku kvapaliny.

Solenoidný ventil odolný voči výbuchu s rukoväťou 4WEM10 sa skladá hlavne z tela ventilu (1), jedného alebo dvoch solenoidov (2), cievky ventilu (3), resetovacej pružiny (4) a manuálneho ovládacieho zariadenia.

Operácia solenoidu:

Ak neexistuje sila, cievka ventilu (3) je v neutrálnej alebo pôvodnej polohe pod pôsobením návratovej pružiny. Keď sila solenoidu (2) pôsobí na cievku ventilu (3), tlačí sa z polohy pokoja do polohy terminálu. Týmto spôsobom sa tlakový olej vedie z P do A a B do T alebo z P do B a od A do T. Po vypnutí solenoidu (2), návratová pružina (4) vráti cievku ventilu (3) do svojej pôvodnej polohy.

Prevádzka pomocnej rukoväte:

Ak solenoid nie je pod napätím, cievka ventilu (3) sa môže pohybovať prevádzkou pomocnej rukoväte. Otočte pomocnú rukoväť (5) doprava, takže prevádzková sila prechádza rotujúcou hriadeľou (6). Jadro guľového ventilu (7) a vodiaci rukáv (8) pôsobia na cievku ventilu (3), čo spôsobuje, že sa presunie doľava. Keď pomocná rukoväť (5). Pri návrate do nulovej polohy sa ventilová cievka (3) vracia do pôvodnej polohy pod konaním návratovej pružiny (9).

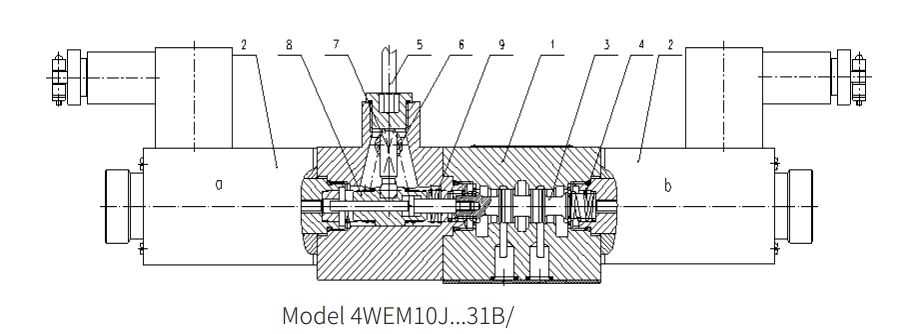

Štruktúra Solenoidný ventil odolný voči výbuchu s rukoväťou 4WEM10

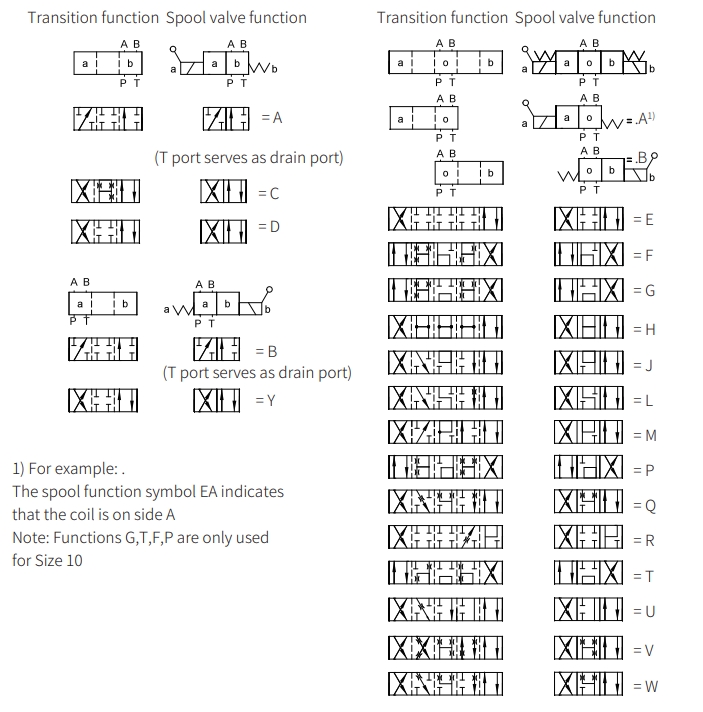

Symboly Solenoidný ventil odolný voči výbuchu s rukoväťou 4WEM10
