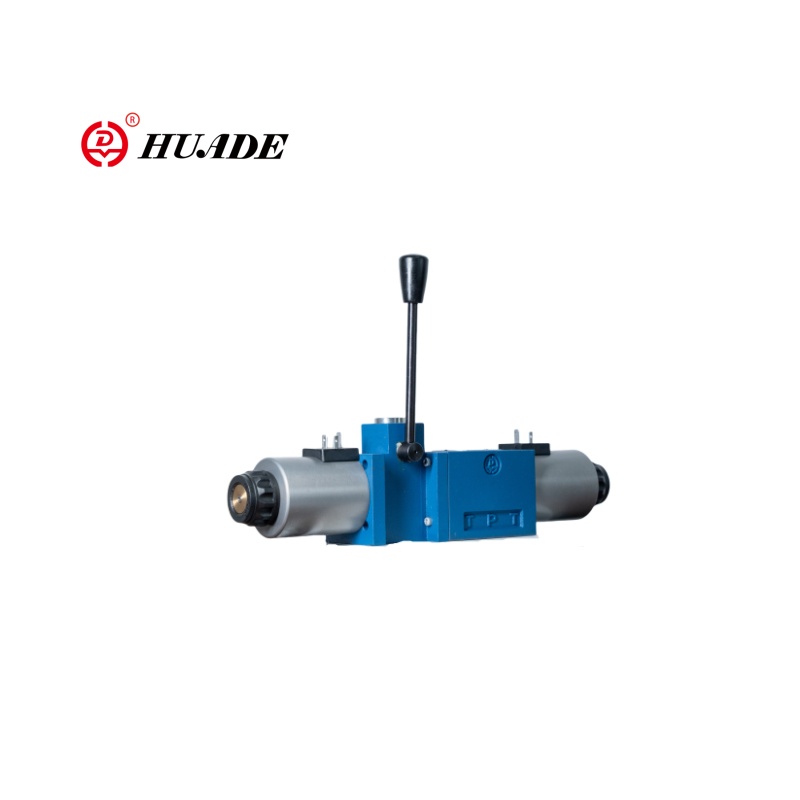

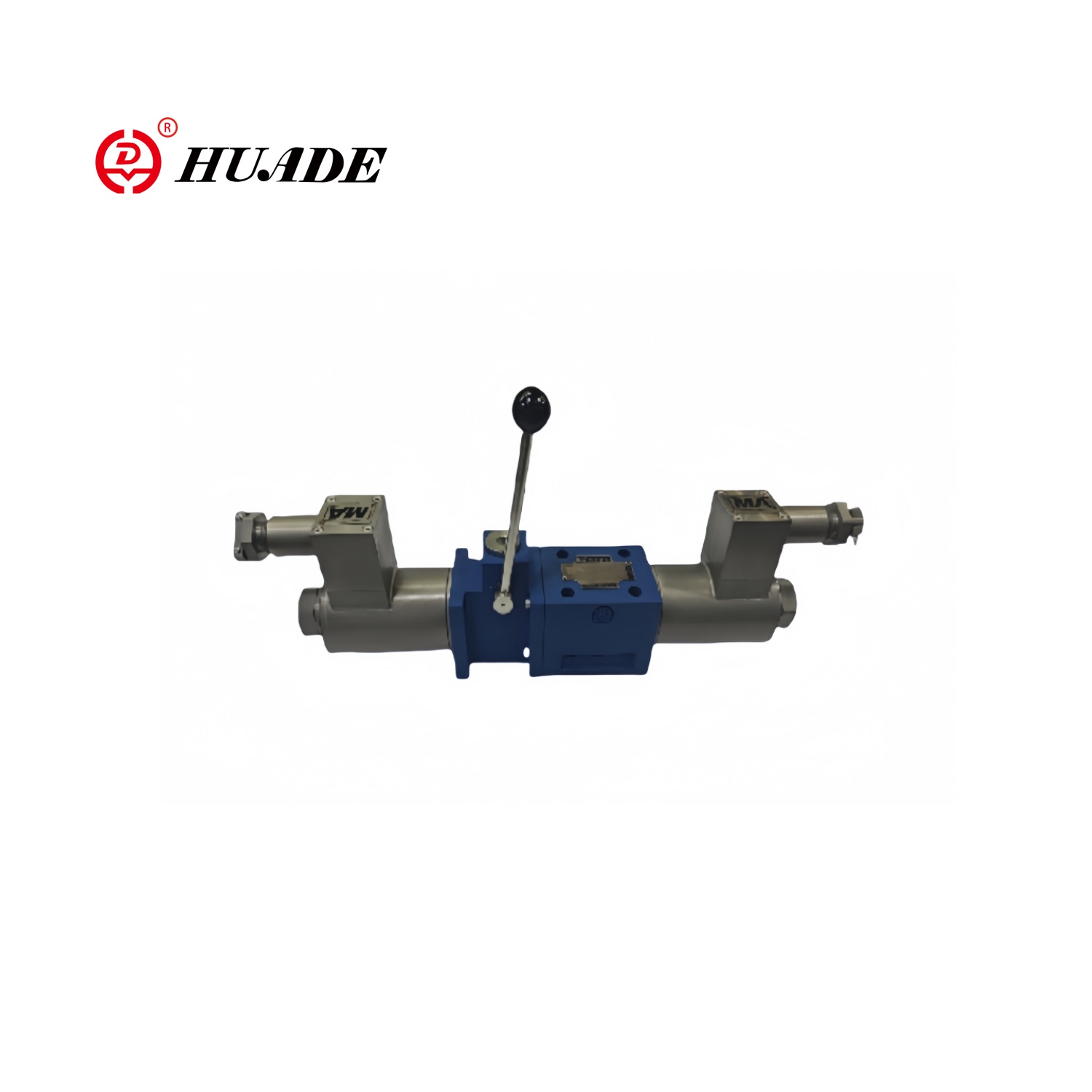

Solenoidný ventil odolný voči výbuchu s rukoväťou 4WEM6

Solenoidný ventil odolný voči výbuchu s rukoväťou 4WEM6 je smerový regulačný ventil s dvojitou funkciou s riadením solenoidov a manuálnou núdzovou prevádzkou. Solenoidový ventil 4WEM6 odolný voči výbuchu sa široko používa v priemyselných hydraulických a pneumatických systémoch, ktoré vyžadujú spoľahlivé smerové riadenie a manipuláciu s núdzovým poruchám.

Solenoidový ventil 4wem6 odolný voči výbuchu s rukoväťou prijíma telo z nehrdzavejúcej ocele alebo tela ventilu medi, ktorá je odolná voči korózii a je rezistentná na vysokej tlaku. Ak sa používa, v prípade zlyhania energie, zlyhania cievok alebo zlyhania automatického systému môže byť ventil priamo mechanicky ovládaný rukoväťou, aby sa zaistila bezpečnosť systému.

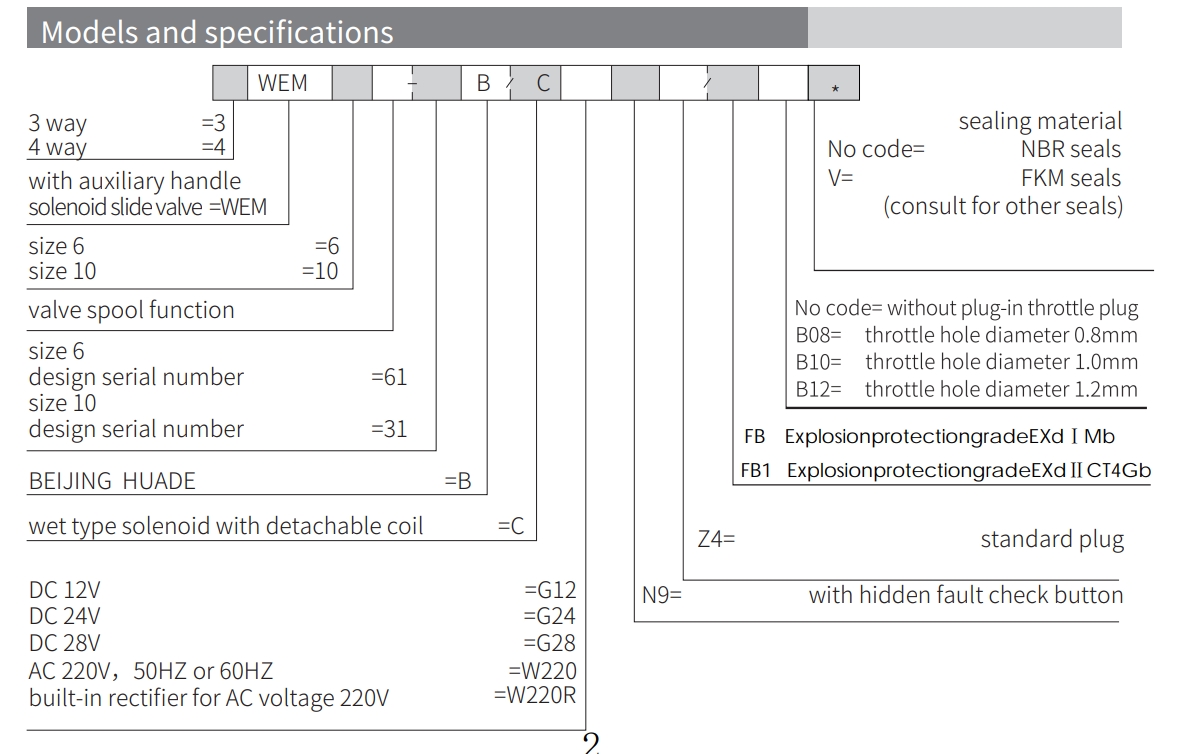

Parameter produktu solenoidového ventilu odolného v oblasti výbuchu s rukoväťou 4WEM6

Funkcia produktu a aplikácia solenoidového ventilu odolného v oblasti výbuchu s rukoväťou 4WEM6

Vlastnosti:

▶ Otvorenie, zatváranie a smer toku riadeného solenoidom a manuálnym

▶ Solenoid mokrého kolíka s odnímateľnou cievkou

▶ Solenoid sa môže otáčať o 90 °

▶ Montáž subplalátu

Aplikácia:

4WEM6 Solenoid Solenoid Orpoof Solenoid s rukoväťou sa široko používa v petrochemickom, zemnom plyne a palivovom plyne, farmaceutike a poťahovaní, banskom a prachovom prostredí, v vojenskom a leteckom priemysle.

Sekcia a symbol solenoidového ventilu odolného v oblasti výbuchu s rukoväťou 4WEM6

Smerový ventil typu Wemm je smerový ventil cievky prevádzkovaný solenoidom a rukoväťou prevádzky. Ovláda otvorenie, zatváranie a smer toku prietoku kvapaliny.

Skladá sa hlavne z tela ventilu (1), jedného alebo dvoch solenoidov (2), cievky ventilu (3), resetovacej pružiny (4) a manuálneho ovládacieho zariadenia.

Operácia solenoidu:

Ak neexistuje sila, cievka ventilu (3) je v neutrálnej alebo pôvodnej polohe pod pôsobením návratovej pružiny. Keď sila solenoidu (2) pôsobí na cievku ventilu (3), tlačí sa z polohy pokoja do polohy terminálu. Týmto spôsobom sa tlakový olej vedie z P do A a B do T alebo z P do B a od A do T. Po vypnutí solenoidu (2), návratová pružina (4) vráti cievku ventilu (3) do svojej pôvodnej polohy.

Prevádzka pomocnej rukoväte:

Ak solenoid nie je pod napätím, cievka ventilu (3) sa môže pohybovať prevádzkou pomocnej rukoväte. Otočte pomocnú rukoväť (5) doprava, takže prevádzková sila prechádza rotujúcou hriadeľou (6). Jadro guľového ventilu (7) a vodiaci rukáv (8) pôsobia na cievku ventilu (3), čo spôsobuje, že sa presunie doľava. Keď pomocná rukoväť (5). Pri návrate do nulovej polohy sa ventilová cievka (3) vracia do pôvodnej polohy pod konaním návratovej pružiny (9).

Štruktúra Solenoidný ventil odolný voči výbuchu s rukoväťou 4WEM6

Symboly Solenoidný ventil odolný voči výbuchu s rukoväťou 4WEM6
