Ventily riadenia toku sú ako semafory priemyselného sveta. Rovnako ako semafory riadia tok automobilov na rušných uliciach, tieto ventily riadia tok tekutín, plynov a pary v potrubiach a systémoch. Či už čerpáte vodu, pohybujte olejom cez potrubia alebo regulujete tlak vzduchu v strojoch, regulačné ventily zaisťujú, že sa všetko pohybuje pri správnej rýchlosti a tlaku.
Čo sú ventily riadenia toku?

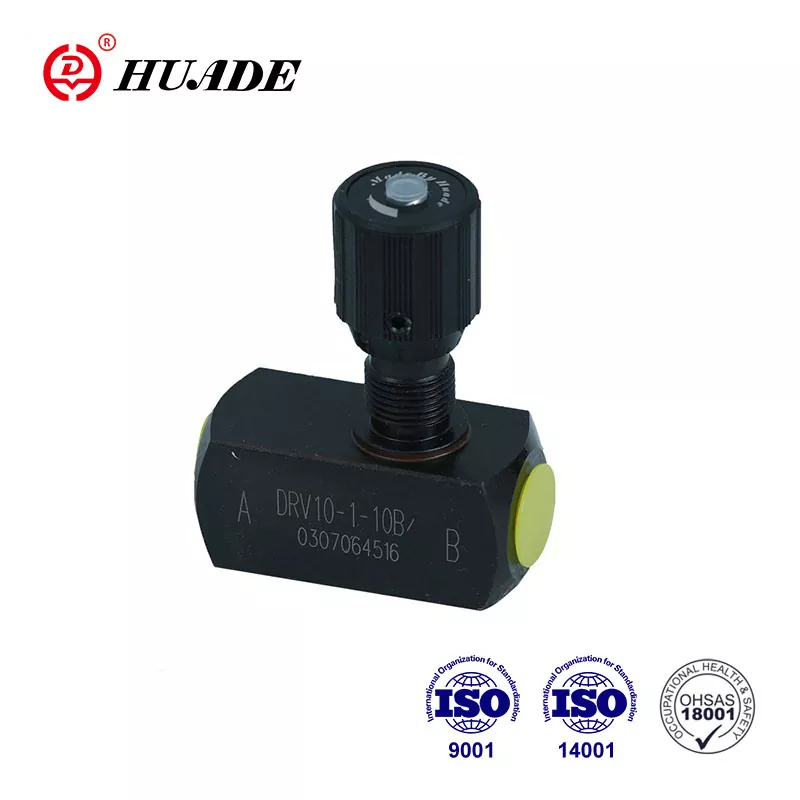

Regulačný ventil toku je zariadenie, ktoré riadi, koľko tekutiny preteká rúrkou alebo systémom. Pomyslite na to ako kohútik vo vašej kuchyni - môžete ho otočiť, aby ste nechali viac alebo menej vytekať vodu. Ale ventily riadenia toku sú oveľa presnejšie a môžu pracovať automaticky bez toho, aby ich niekto otočil ručne.
Tieto ventily majú štyri hlavné pracovné miesta:
Ovládanie rýchlosti:Ovládajú, ako rýchlo sa veci pohybujú v hydraulických systémoch, ako sú ramená stavebných zariadení.
Distribúcia toku:Rozdeľujú prietok medzi rôznymi cestami, napríklad rozdelenie vody do rôznych postrekovačov vo vašom dvore.
Ochrana toku:Zabránia tečúcej tekutine, ktorá by mohla poškodiť vybavenie.
Riadenie tlaku:Udržiavajú tlak v systémoch stabilný a bezpečný.
Ako fungujú regulačné ventily toku?
Základná myšlienka je jednoduchá: tým, že otvor zväčšíte menšie alebo väčšie, môžete ovládať, koľko tekutiny preteká. Je to ako dať palec na koniec záhradnej hadice - čím menší je otvor, tým menej vody vyjde (ale vyjde rýchlejšie).
Ventily riadenia toku fungujú niekoľkými spôsobmi:
- Pevné otvorenie:Niektoré ventily majú nastavenú veľkosť otvorenia, ktorá sa nemení.
- Variabilné otvorenie:Ostatné môžu upraviť svoju veľkosť otvárania na základe podmienok.
- Kompenzácia tlaku:Inteligentné ventily sa automaticky upravujú, aby sa prietok udržal stabilným, aj keď sa zmení tlak.
- Elektronické riadenie:Moderné ventily používajú počítačové signály na vykonanie veľmi presných úprav.
Typy regulačných ventilov toku
Metódou kompenzácie
Ventily kompenzované netlakom
Toto sú najjednoduchší typ. Majú fixný alebo nastaviteľný otvor, ale pri zmene tlaku sa tok mení. Pracujú najlepšie, keď tlak v systéme zostáva pomerne stabilný. Sú lacné a jednoduché, ale nie veľmi presné, keď sa menia podmienky.
Ventily kompenzované tlakom
Tieto ventily sú múdrejší. Majú špeciálne diely, ktoré automaticky upravujú otvor tak, aby udržal tok stabilný, aj keď sa zmení tlak. Sú presné na 3-5% a fungujú skvele, keď tlak systému veľa stúpne a dole.
Ventily ovládané pilotom
Tieto používajú malý „pilotný“ ventil na ovládanie väčšieho hlavného ventilu. Sú veľmi pohotoví a dobre fungujú pre aplikácie s vysokým prietokom, kde potrebujete rýchle zmeny.
Podľa typu štruktúry
Guľôčkové ventily
Majú loptu s otvorom cez ňu. Keď otočíte loptu, môžete otvoriť alebo zavrieť cestu toku. Sú skvelé na rýchle zapnutie/vypnutie a veľmi dobre utesnite. Nájdete ich v ropných rafinériách a vykurovacích systémoch. Nie sú však najlepší pre kontrolu jemného toku.
Motýľové ventily
Majú disk, ktorý sa otáča, aby riadil tok. Sú ľahké a vytvárajú malý pokles tlaku. Pracujú dobre pre veľké potrubia a vodné systémy. Sú kompaktné, ale pri vysokých tlakoch sa dokonale neostávajú.
Ihlové ventily
Majú špicatú ihlu, ktorá sa zmestí na kužeľové sedadlo. Dávajú veľmi presnú kontrolu a sú ideálne pre malé a presné úpravy. Uvidíte ich v laboratóriách a analytických zariadeniach. Sú veľmi presné, ale zvládajú iba malé toky.
Glóbusové ventily
Toto sú pracovné koní riadenia toku. Majú dobrú schopnosť kontroly toku a pracovať v mnohých aplikáciách, ako sú chemické rastliny, elektrárne a rafinérie ropov. Vytvárajú väčší pokles tlaku, ale poskytujú vynikajúcu kontrolu.
Brána
Majú rovnú bránu, ktorá sa posúva nahor a nadol. Keď sú úplne otvorené, vytvárajú veľmi malý pokles tlaku. Používajú sa hlavne na kontrolu zapnutia/vypnutia, nie na riadenie toku. Zistíte, že izolujú časti potrubných systémov.
Membránové ventily
Tieto používajú na riadenie toku flexibilnú membránu. Dokonale utesňujú a dobre odolávajú korózii. Sú ideálne pre farmaceutické a potravinové spracovanie, kde nemôžete mať žiadne úniky. Majú limity tlaku a teploty.
Pätolice
Tieto stlačia flexibilnú trubicu na riadenie toku. Sú ekonomické a skvelé na manipuláciu s kalmi s pevnými časticami. Časté závody na ťažbu a čistenie odpadových vôd ich často používajú. Sú lacné, ale majú limity tlaku a teploty.
Podľa typu ovládača
Pneumatické ovládače
Na prevádzku ventilu používajú stlačený vzduch. Sú spoľahlivé, rýchle a ekonomické. Fungujú skvele tam, kde nie je k dispozícii žiadna elektrina, a môžu cyklovať milióny krát. Majú však obmedzenú silu a kratšiu životnosť ako iné typy.
Elektrické ovládače
Používajú elektrické motory (AC alebo DC) na prevádzku ventilov. Sú veľmi efektívne, čisté, tiché a presné. Môžete ich ovládať na diaľku a šetria energiu. Pôvodne stoja a môžu sa prehriať s častými úpravami.
Hydraulické ovládače
Používajú na energiu hydraulickú tekutinu. Vytvárajú veľmi vysokú silu a vydržia dlho. Sú ideálne pre náročné aplikácie, ale vytvárajú zložité systémy s potenciálnymi rizikami úniku.
Kde sa používajú ventily na reguláciu toku?
Hydraulické systémy
V stavebných zariadeniach, ako sú rýpadlá a buldozéry, ovláda regulačné ventily toku, ako rýchlo sa pohybujú ramená a vedrá. Distribuujú tiež hydraulickú energiu rôznym funkciám a udržiavajú tlak systému v bezpečí.
Pneumatické systémy
V systémoch poháňaných vzduchom tieto ventily riadia, ako rýchle vzduchové valce sa rozširujú a zatiahnú. Zabránia trhavým pohybom a znižujú opotrebenie zariadenia.
Ropa
Riadiaci prietok v potrubiach, riadiť hladiny kvapaliny v separačných nádržiach a regulujte tlak v systémoch.
Úpravy vody
Distribuujte vodu v mestách, predchádzajte nadmernej spotrebe a procesy kontroly.
Chemický a farmaceutický
Presne premiešajte prísady, kontrolujte rýchlosti reakcie a udržiavajte kvalitu produktu.
Výroba
Rýchlosť riadenia v automatizovanom zariadení, spravovanie hydraulických lisov a koordinujte viac funkcií stroja.
Jedlo a nápoje
Kontrolné toky zložiek, riadiť teploty a udržiavať sanitárne podmienky.
Špeciálne prostredie
- Žieravé prostredie:Na odolnosť chemického útoku používajte špeciálne materiály, ako je nehrdzavejúca oceľ.
- Výbušné oblasti:Používajte návrhy odolné voči výbuchu certifikované pre nebezpečné miesta.
- Vysoká teplota/tlak:Špeciálne vzory bezpečne zvládajú extrémne podmienky.
- Sanitárne aplikácie:Spĺňajte prísne štandardy čistoty pre výrobu potravín a drog.
Kalkulačka veľkosti ventilového ventilu
Ako zvoliť správny regulačný ventil
Výber správneho ventilu je ako výber správneho nástroja pre prácu. Musíte zvážiť niekoľko faktorov:
Tekuté vlastnosti
- Aký typ tekutiny: kvapalina, plyn alebo para?
- Aké hrubé (viskózne) je to?
- Je to korozívne alebo čisté?
- Aký teplotný rozsah?
- Aké úrovne tlaku?
Požiadavky na výkonnosť
- Koľko toku potrebujete (minimálne, normálne, maximum)?
- Aká presná musí byť kontrola?
- Ako rýchlo musí reagovať na zmeny?
- Aký je potrebný rozsah nastavenia?
Integrácia systému
- Aká veľkosť a typ potrubia?
- Ako sa pripojí (prírubové, závitové, zvárané)?
- Aký typ ovládača (vzduch, elektrický, hydraulický)?
- Aké riadiace signály (analógové, digitálne)?
Environmentálne podmienky
- Prevádzková teplota a vlhkosť
- Požiadavky na bezpečnosť (odolné voči výbuchu, oheň)
- Dostupnosť údržby
- Úvahy o nákladoch (počiatočné a prevádzkové)
Charakteristika toku
Väčšina ventilov má jeden z týchto vzorov toku:
Lineárne:Prietok sa neustále zvyšuje pri otváraní ventilu - dobré pre jednoduché aplikácie.
Rovnaké percento:Prietok sa exponenciálne zvyšuje - používa sa v 90% aplikácií, pretože poskytuje lepšiu kontrolu.
Rýchle otvorenie:Malé pohyby vytvárajú veľké zmeny toku - používané pre aplikácie na zapnutie/vypnutie.
Údržba a riešenie problémov
Rovnako ako každé mechanické zariadenie, aj regulačné ventily toku potrebujú pravidelnú starostlivosť, aby fungovali správne.
Bežné problémy
Problémy
- Nekonzistentný tok zvyčajne znamená nečistoty, opotrebenie alebo nesprávne nastavenie
- Nízky prietok často označuje blokády alebo opotrebované časti
- Kolísavý tok naznačuje problémy tlaku alebo nestabilné riadiace signály
Problémy s únikom
- Vonkajšie úniky pochádzajú z opotrebovaných tesnení alebo voľných spojení
- Interné úniky sa stanú, keď sa sedadlá ventilu opotrebujú alebo sa zachytia trosky
- Balenie sa vyskytujú, keď tesnenia okolo stonky zostarnú
Problémy s výkonom
- Lepkavá operácia naznačuje koróziu, trosky alebo nedostatok mazania
- Pomalá reakcia naznačuje problémy s ovládačom alebo problémy s riadením signálu
- Nadmerný hluk zvyčajne znamená kavitáciu, vibrácie alebo turbulentný tok
Stratégia údržby
Preventívna údržba
- Skontrolujte mesačné úniky, opotrebenie a korózia
- Testujte hydraulickú tekutinu a filtre štvrťročne
- Pravidelne mazujte pohyblivé časti
- Výkon kalibrácie a testu pravidelne
Monitorovanie stavu
- Použite tlakové meradlá na detekciu blokád alebo opotrebenia
- Monitorujte prietoky na identifikáciu zmien výkonnosti
- Sledujte teploty, aby ste zabránili poškodeniu
- Analyzujte vibrácie na zachytenie mechanických problémov včas
Proces riešenia problémov
- Systematicky skontrolujte každú komponent
- Nájdite hlavnú príčinu, nielen príznaky
- Overte výkon po opravách
- Udržujte podrobné záznamy o údržbe
Budúcnosť ventilov na reguláciu toku
Technológia robí ventily riadenia toku inteligentnejšími a efektívnejšími.
Technológia inteligentného ventilu
Internet vecí (IoT) integrácia
Moderné ventily zahŕňajú senzory na tlak, teplotu, prietok a vibrácie. Zhromažďujú údaje nepretržite a môžu sa monitorovať na diaľku prostredníctvom smartfónov alebo počítačov. Systémy založené na cloudu analyzujú tieto údaje tak, aby poskytli návrhy na optimalizáciu.
Aplikácie umelej inteligencie
Algoritmy AI môžu predpovedať, kedy ventily potrebujú údržbu pred zlyhaním. Automaticky upravujú nastavenia ventilu na základe meniacich sa podmienok a dokážu zistiť neobvyklé prevádzkové vzorce, ktoré môžu naznačovať problémy.
Digitálna dvojčatá technológia
Inžinieri vytvárajú virtuálne kópie fyzických ventilov, ktoré simulujú výkon a umožňujú testovanie vo virtuálnych prostrediach. Pomáha to optimalizovať dizajn a prevádzkovateľov vlakov bez riskovania skutočného vybavenia.
Integrácia priemyslu 4.0
Pripojenie systému
Moderné ventily komunikujú pomocou priemyselných sietí a procesných údajov lokálne pre rýchlejšiu reakciu. Bezproblémovo sa integrujú s výrobnými systémami vykonávania a používajú štandardizované komunikačné protokoly.
Zvýšená automatizácia
Systémy pracujú s minimálnym ľudským zásahom, automaticky koordinujú viacero ventilov a optimalizujú ich vlastný výkon. Môžu dokonca diagnostikovať a zotaviť sa z určitých zlyhaní automaticky.
Trendy v oblasti udržateľnosti
Energetická účinnosť
Nové návrhy obnovujú energiu z rozdielov tlaku, znižujú spotrebu energie systému prostredníctvom presnej kontroly a optimalizujú celé systémy pre maximálnu účinnosť.
Environmentálne požiadavky
Prísnejšie nariadenia vyžadujú nižšie emisie, udržateľné materiály, lepšie recyklačné programy a ekologickejšie výrobné procesy.
Príbehy o úspechu v reálnom svete
Ropný a plynárenský priemysel
Hlavná potrubná spoločnosť nainštalovala inteligentné regulačné ventily, ktoré eliminovali manuálnu údržbu na päť rokov a zároveň udržiavali presnú kontrolu viacfázových tekutín.
Úpravy vody
Mestský vodný systém používal 24-palcové ventily znižujúce tlaky na ochranu svojich distribučných rúr pri zachovaní konzistentného tlaku vody po celom meste.
Výroba
Automobilová montážna linka zlepšila presnosť výroby o 15% po inštalácii regulačných ventilov pneumatických toku, ktoré presne riadili pohyby robotov.
Dozviete sa viac o ventiloch riadenia toku
Ak sa chcete dozvedieť viac o ventiloch riadenia toku, tu je niekoľko skvelých zdrojov:
Online vzdelávanie
- Vzdelávacie kanály YouTube ponúkajú podrobné vysvetlenia s animáciami
- Webové stránky výrobcu poskytujú príručky výberu a technické informácie
- Priemyselné združenia ponúkajú webináre a technické príspevky
Profesionálny rozvoj
- Výrobcovia ventilov ponúkajú školiace kurzy
- Inžinierske školy poskytujú komplexné programy
- Priemyselné konferencie obsahujú najnovšie technológie a aplikácie
Praktický zážitok
- Navštívte obchodné výstavy a pozrite sa na demonštrácie vybavenia
- Ak je to možné, zúčastnite sa zájazdov
- Pripojte sa k profesionálnym organizáciám, kde nájdete príležitosti na vytváranie sietí a vzdelávanie
Ventily na reguláciu toku sú základnými komponentmi, ktoré udržiavajú plynulý beh náš moderný svet. Od vody vychádzajúcej z vášho kohútika po palivo tečiace potrubím, tieto zariadenia zaisťujú, že sa všetko pohybuje pri správnej rýchlosti a tlaku.
Ako technologický pokrok, ventily na reguláciu toku sa stávajú inteligentnejšími, efektívnejšími a ekologickejšími. Integrujú sa s digitálnymi systémami, predpovedajú svoje vlastné potreby údržby a automaticky optimalizujú výkon.
Či už ste inžinier, ktorý vyberá ventily pre nový systém, technik udržiavajúc existujúce vybavenie alebo jednoducho zvedavý na to, ako veci fungujú, porozumenie ventilu riadenia toku vám pomôže oceniť komplexné systémy, ktoré podporujú náš každodenný život.
Budúcnosť ventilov na reguláciu toku je jasná a inovácie v inteligentnej technológii, udržateľnosti a integrácii systému naďalej zlepšujú výkon a zároveň znižujú vplyv na životné prostredie. Tým, že sme informovaní o tomto vývoji a dodržiavaní osvedčených postupov pre výber a údržbu, môžeme zaistiť, aby nám tieto kritické komponenty naďalej slúžili dobre v nasledujúcich rokoch.
