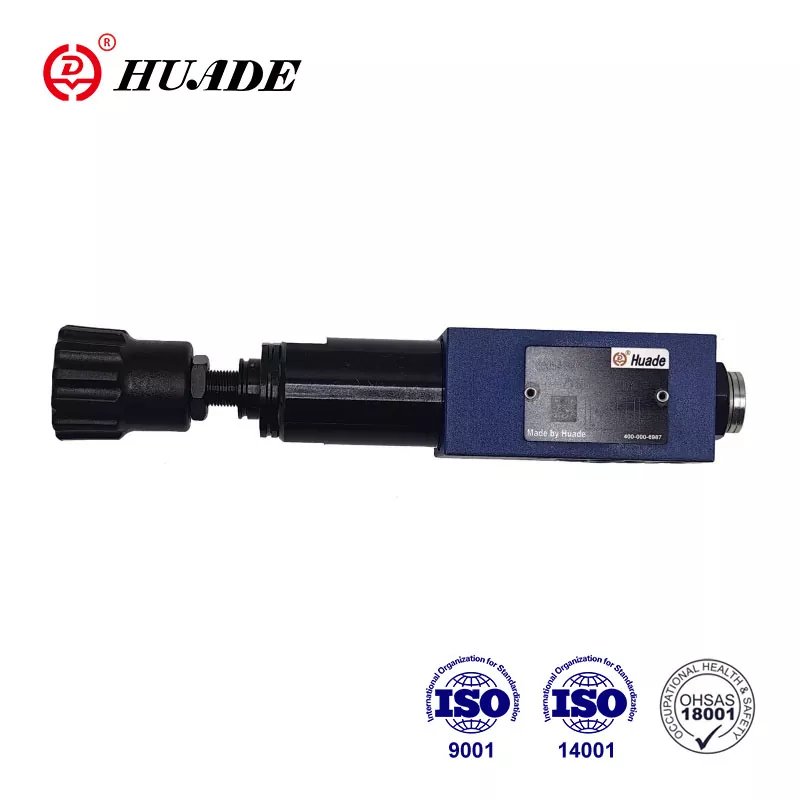

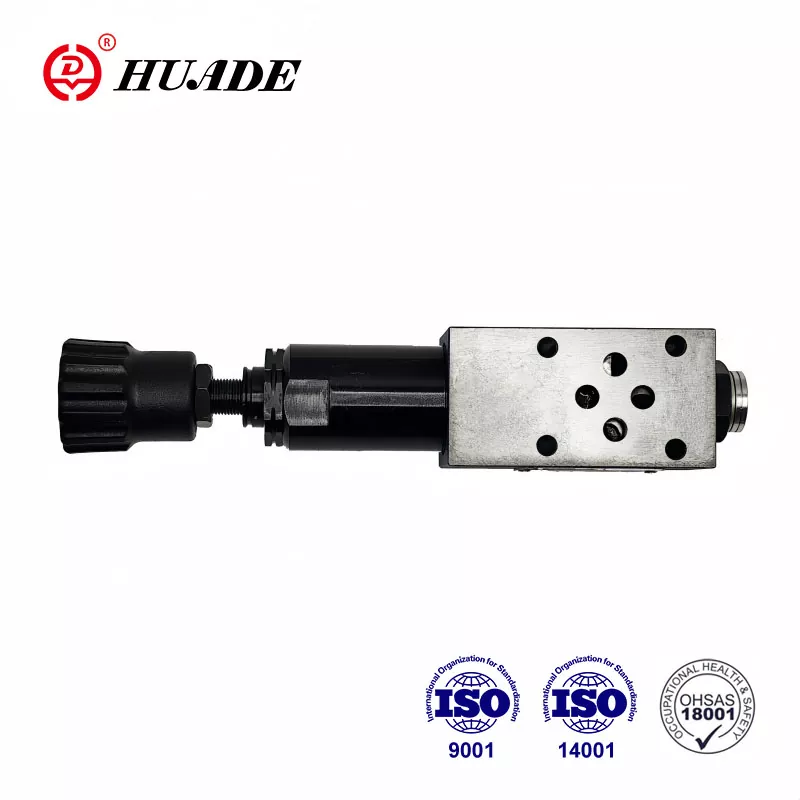

Ventily znižujúce tlak Huade® sa vždy dostali k medzinárodným normám. Huade Hydraulic plne využíva hojné domáce zdroje na kontrolu nákladov s cieľom poskytnúť hydraulické výrobky za primeranú cenu. Na zníženie tlaku hydraulických systémov sa môže použiť ventil ZDR 6 dp0.
|
Tlaková tekutina |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|
Rozsah tlakovej tekutiny (℃) |
-30 až +80 |
|
Rozsah viskozity (mm ²/s) |
10 ~ 800 |
|
Stupeň kontaminácie tekutín |
Odporúčame filter s minimálnou rýchlosťou retencie β10> 75 |
|
Max. Port prevádzkového tlaku P (MPA) |
Až 30 |
|
Sekundárny tlak (výstup) (MPA) |
Až 4 |
|
Zadné tlakové porty t (y) (MPA) |
Až 16 |
|
Max.Flow (l/min) |
Až 7 |
Vlastnosti:
▶ Dizajn sendvičových tanierov
Aplikácia:
DPO typu ventilu ZDR 6 DPO sa používa na zníženie tlaku systému.
Ventily redukčné tlaky Typ ZDR 6 DPO ... 40B/40MA sú ventily redukcie tlaku na konštrukciu sendvičových dosiek. V podstate sa ventil pozostáva z krytu (1), riadiacej cievky (2), posedenia na kompresnú pružinu (3) a kompresnej pružiny (4).
V pokoji je ventil normálne otvorený a tekutina môže prúdiť z portu P do portu P1. Tlak v porte P1 je súčasne prítomný v oblasti cievky oproti kompresnej pružine (4). Keď tlak v porte P1 presahuje úroveň tlaku nastaveného na
Kompresná pružina (4) Riadiaca cievka (2) sa presúva do riadiacej polohy oproti kompresnej pružine (4) a drží nastavený tlak v konštante portu P1.
Ak sa tlak v porte P1 ešte viac stúpa v dôsledku vonkajších síl, kontrolná cievka (2) sa posúva ďalej smerom k kompresnej pružine (4).
Dostatočná tekutina potom tečie do nádrže, aby sa zabránilo ďalšiemu zvýšeniu tlaku. Springová komora je vždy vypustená na vonkajšiu nádrž vŕtaním na port t (y).
Štruktúra ZDR 6 DPO ...- 40B
Symboly ZDR 6 DPO ...- 40B
