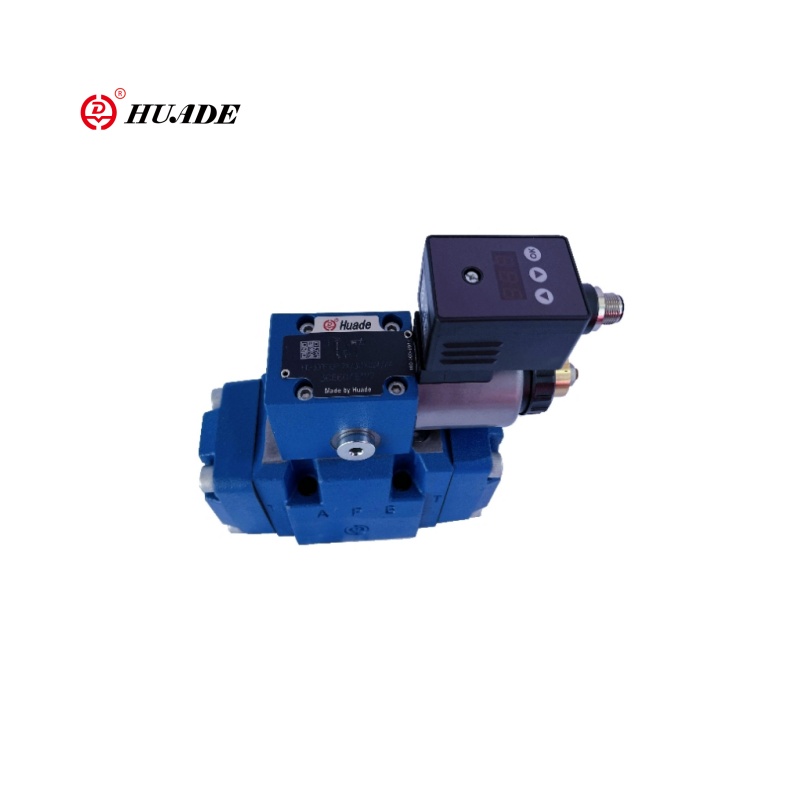

Primeraný tlak znižujúci ventil 3DREM-7X

3DREM-7X je trojcestný ventil proporcionálneho tlaku s pilotom. V porovnaní s sériou 3DRE/3Dree. Ventil 3DREM-7X redukčný tlak má lepšie integrované senzory alebo komunikačné rozhrania. Jadrom funkcie ventilu 3DREM-7X je regulácia výstupného tlaku elektrickým proporcionálnym spôsobom. Môže dosiahnuť reguláciu tlaku + vykladanie prostredníctvom trojcestnej štruktúry (P → A, A → T). Ventil 3DREM-7X redukčný tlak je vhodný pre vysoko presné a vysoko dynamické hydraulické riadiace systémy.

Parameter produktu redukcie proporcionálneho tlaku ventilu 3DREM-7X

Parameter produktu redukcie proporcionálneho tlaku ventilu 3DREM-7X

Vlastnosti:

▶ 3-cestná verzia

▶ Operácia pomocou proporcionálneho solenoidu s otočnou cievkou

▶ Pre montáž subplate

▶ Prenosný vzor podľa ISO 4401

▶ Maximálne obmedzenie tlaku, voliteľné

▶ ventil a riadiaca elektronika z jedného zdroja

▶ Integrovaná elektronika (OBE) (typ HD-3DRE (m) e):

- Malá výrobná tolerancia krivky tlaku velenia hodnota

▶ Externá regulačná elektronika (typ HD-3DRE (M)

▶ Krivka tlaku lineárneho príkazu

Aplikácia:

Ventil 3DREM-7X znižujúci proporcionálny tlak je vhodný pre vysoko presné, vysoko dynamické, inteligentné hydraulické systémy, najmä pre nasledujúce príležitosti: prípady, ktoré si vyžadujú elektrickú proporcionálnu reguláciu + rýchle vykladanie, automatizované výrobné linky integrované s regulátormi PLC/PID, a môžu stále dosahovať spoľahlivú kontrolu v prostrediach Harsh (vibrácie, vysoká teplota, vysoká teplota, explózia).

Funkcia a časť proporcionálneho tlaku znižujúceho ventil 3DREM-7X

Funkcia, sekcia

Typy ventilov 3DRE (M) a 3DRE (M) E sú elektricky ovládané 3-cestné tlakové ventily s obmedzením tlaku ovládača.

Používajú sa na redukciu (p až A) a obmedzenie (A až t) tlaku systému.

Usporiadanie

Ventily pozostávajú z dvoch hlavných zostáv:

▶ Pilotný regulačný ventil (1) s proporcionálnym solenoidom (2), voliteľne s maximálnym obmedzením tlaku (15)

▶ Hlavný ventil (3) s hlavnou riadiacou cievkou (4)

Funkcia

▶ Príkazovo závislé nastavenie tlaku, ktorý sa má znížiť v porte A cez regulačný ventil pilota (1).

▶ S depresívnym portom P, pružiny (5) a (6) drží hlavnú kontrolu riadenia (4) v jej centrálnej polohe.

Týmto spôsobom sa zabráni počiatočnému skoku na ovládači.

▶ Pilotné tekutiny toky z otvoru (7) cez regulátor prietoku (8) cez riadiacu komoru (11) do medzery v škrtiacej klapke (9), cez čiaru (10) na port Y. Toto spojenie sa má viesť do nádrže pri nulovom tlaku.

Zníženie tlaku

▶ Vytváranie pilotného tlaku v riadiacej komore (11) ako funkcia hodnoty príkazu.

▶ Vytváranie tlaku v pružinovej komore (13) cez dýzu (12) a pohyb hlavnej riadiacej cievky (4) vpravo.

Hydraulická tekutina tečie z p do A.

▶ Tlak ovládača v porte A je k dispozícii v jarnej komore (14).

▶ Zvýšenie tlaku v porte A na stanovený tlak pilotného regulačného ventilu (1) vedie k pohybu hlavnej cievky (4) vľavo. Tlak v porte A je takmer identický s nastaveným tlakom na regulačnom ventile pilotu (1).

Obmedzenie tlaku

▶ Ak tlak v porte A presiahne stanovený tlak pilotného regulačného ventilu (1), hlavná kontrolná cievka (4) sa posúva ďalej doľava.

▶ Otvorí sa spojenie z A do T a obmedzuje tlak čakajúci na hodnotu príkazu SET.

Typ HD-3Dree a HD-3Dreme (s integrovanou elektronikou (OBE))

Pokiaľ ide o funkciu a nastavenie, tieto ventily zodpovedajú typom HD-3DRE a HD-3DREM.A Pilotný regulačný ventil, navyše existuje krytie (17) s riadiacou elektronikou.

Na konektor (18) sa aplikuje napätie dodávok a hodnoty príkazu.

V továrni je charakteristická krivka tlaku príkazu upravená s malou výrobnou toleranciou. Viac informácií nájdete na strane 9.
