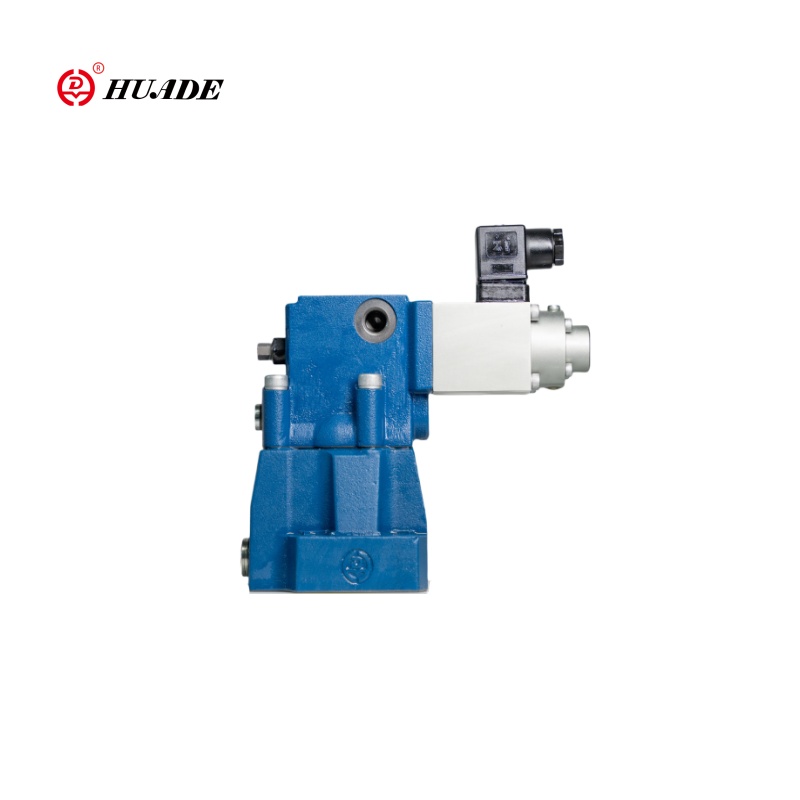

Ventil redukcie proporcionálneho tlaku DBE môže hladko nastaviť tlak systému prostredníctvom prevádzky proporcionálneho solenoidu, ktorý spĺňa rôzne pracovné požiadavky. Charakteristiky tohto produktu zahŕňajú presnú kontrolu, stabilitu a spoľahlivosť a ľahko sa udržiavajú. DBE, ktorý znižuje proporcionálny tlak, je k dispozícii vo viacerých modeloch a špecifikáciách, aby sa uspokojili rôzne potreby. Napríklad spoločnosť Huade Hydraulic vyrába modely, ako sú DBE10-30B/315YDREM a DBE20-30B/200Xymový redorčný tlakový tlak, ktoré majú rôzne rozsahy pracovného tlaku a charakteristiky prietoku, čo používateľom umožňuje vybrať si podľa ich potrieb.
| Hydraulické údaje | ||||
| Max. Operácie tlakových portov A. B a X (MPA) | 31.5 | |||
| Spätný tlak (MPA) | Port y, oddelený a pri nulovom tlaku na nádrž | |||
| Max. Nastaviteľný tlak (MPA) | 5, 10, 20, 31,5 Rovnaké ako v štádiu tlaku | |||
| Min. Nastaviteľný tlak (MPA) | Pozri charakteristické krivky | |||
| Max. Bezpečnosť tlaku (MPA) | vyrovnaný tlak | |||
| 5 | 10 | 20 | 31.5 | |
| 1 až 62 | 1 až 122 | 1 až 222 | 1to 342 | |
| Max. prietok (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilotný tok (l/min) | 0,7 až 2 | |||
| Linearita (%) | ± 3,5 | |||
| Opakovateľnosť (%) | <± 2 | |||
| Typická variácia (%) | <± 2 max. tlak | |||
| Hysteréza (%) | S nárastom ± 1,5 maximálneho tlaku.THOM NAPRAVNOSTI ± 4,5 maximálneho | |||
| Čas prepínania | 30 až 150 | |||
| Tlaková tekutina | Minerálny olej (pre tesnenie NBR), fosfátový ester (pre tesnenie FPM) | |||
| Rozsah viskozity (MM2/s) | 2,8 až 380 | |||
| Rozsah teploty tlakovej kvapaliny (℃) | -20 až+70 | |||
| Stupeň kontaminácie (μm) | ≤20 (odporúčanie 10) | |||
| Elektrické technické údaje | |
| Zosilňovač | VT-200G40 dodávané s ventilom spolu |
| Napájacie napätie | Dc |
| MIN.CONTROL CURMENT (A) | 0.1 |
| Max.control currenl (a) | 0.8 |
| Odpor cievok （Ω） | Hodnota chladu pri 20 ℃ je 19,5; Max.wam hodnota je 28.8 |
| Rozsah teploty tlakovej kvapaliny (℃) | +50 |
| Pracovný stav | Pokračovať |
| Ochrana ventilu | IP65 |
| Elektrické spojenia | zátk |
Vlastnosti:
▶ Pre montáž subplate
▶ Obalené v bloku
▶ Voliteľné dodatočné obmedzenie maximálneho tlaku pomocou regulačného ventilu na zaťažené pružiny
▶ ventil a elektronické ovládanie tvoria jeden zdroj
Aplikácia:
Ventil remisického tlaku DBE sa široko používa v rôznych hydraulických systémoch, ktoré vyžadujú presné riadenie tlaku, ako sú stavebné stroje, metalurgické vybavenie, stavba lodí a ďalšie polia. V týchto oblastiach zohrávajú zásadnú úlohu, čím sa zvyšujú stabilita a spoľahlivosť systémov.

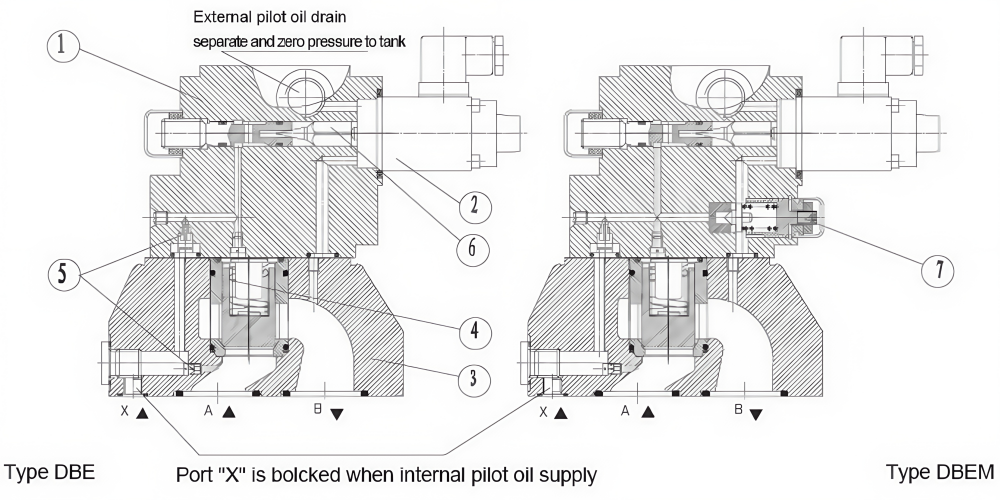

Tieto ventily v podstate pozostávajú z pilotného regulačného ventilu (1) s proporcionálnym solenoidom (2) a hlavným ventilom (3) s hlavnou cievkovou vložkou (4).
Typ dbe:
Nastavenie tlaku je hodnota príkazu závislá prostredníctvom proporcionálneho solenoidu (2). Tlak prítomný v prístave A koná na spodnej strane hlavnej cievky (4). Zároveň tento tlak pôsobí na pružine naloženú stranu hlavnej cievky (4) prostredníctvom otvorov (5). Hydraulická sila pôsobí na pilotný poppet (6). Keď hydraulická sila prechádza, prichádza solenoidová sila, potom sa otvorí pilotný poppet (6). Vzhľadom na to, že pilotný olej môže teraz prúdiť do nádrže cez port y, dochádza k poklesu tlaku na hlavnej cievke (4), ktorá pôsobí na hlavnú cievku a zdvihne ho proti sile návratovej pružiny. Pripojenie z A do B je otvorené a už nedochádza k zvýšeniu tlaku
Štruktúra Primeraný tlakový ventil dbe
