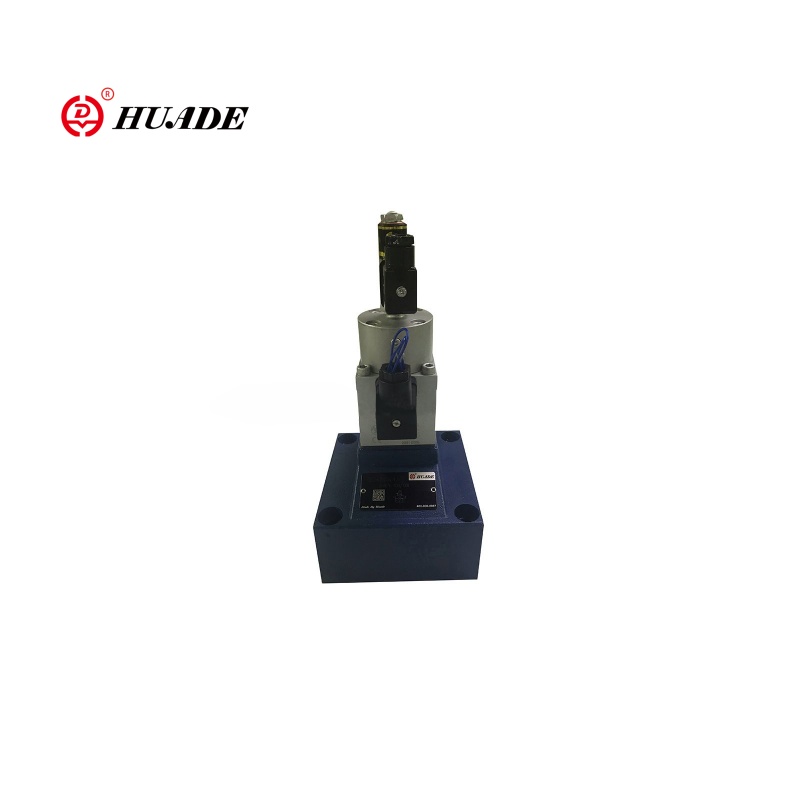

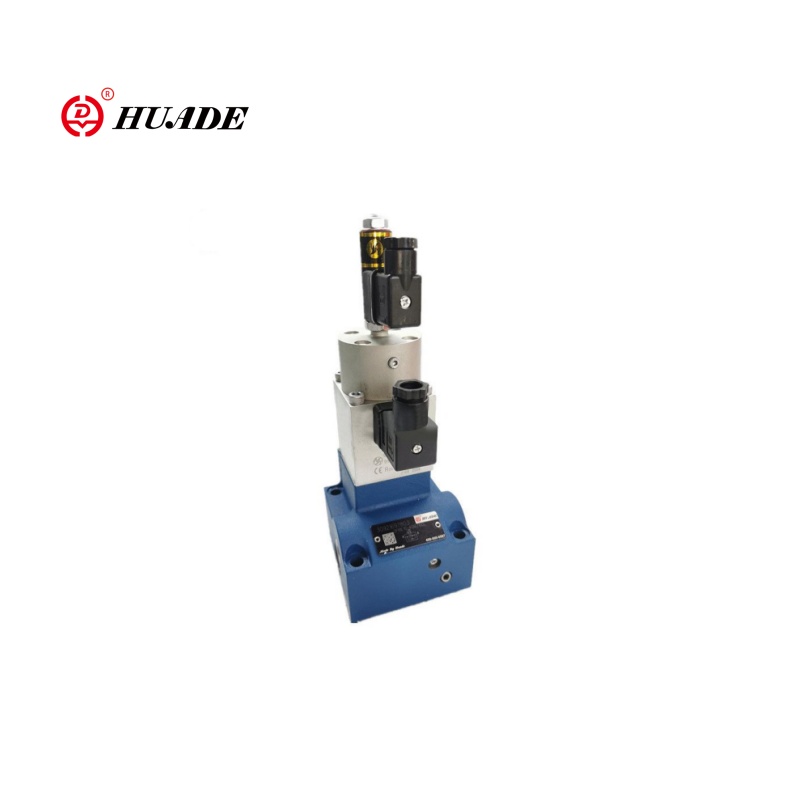

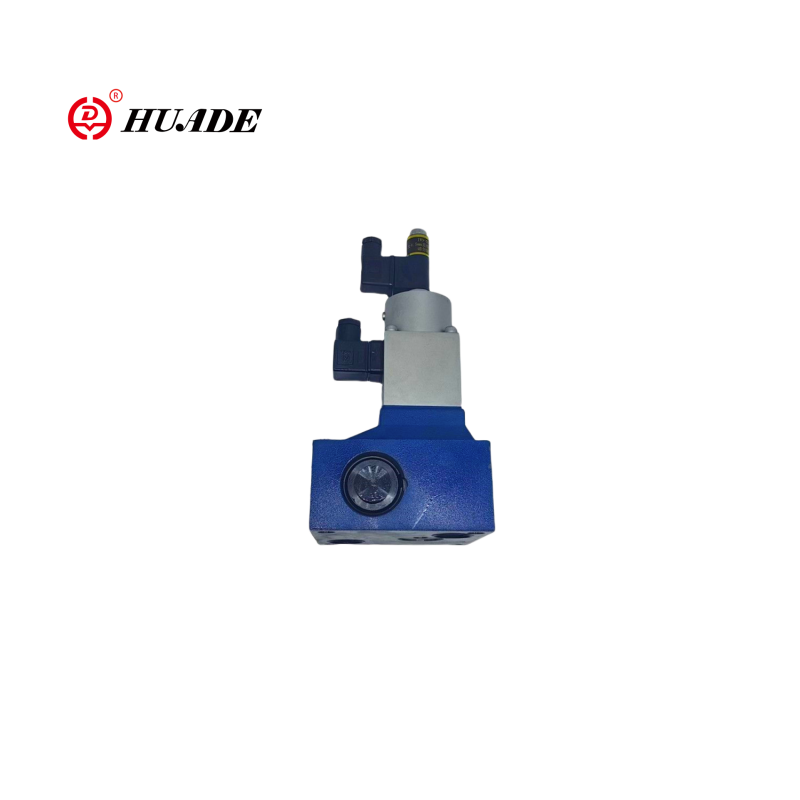

Proporcionálny regulačný ventil 2FRE16

2FRE16 dvojcestný proporcionálny regulačný ventil prietoku je vysoko výkonný proporcionálny regulačný ventil, ktorý je vhodný pre aplikácie, kde je potrebné presne upraviť rýchlosť hydraulických ovládačov (valce alebo motory). V porovnaní s proporcionálnym ventilom 2FRE10 má ventil 2FRE16 väčší priemer, čo umožňuje vyšší prietok. A proporcionálny ventil 2FRE16 je vhodný pre vyššie napájacie hydraulické systémy.

Parameter produktu proporcionálneho regulačného ventilu 2FRE16

Hydraulický
Prevádzkový tlak (MPA)	31.5
Minimálny tlak diferenciál (MPA)	veľkosť 10	veľkosť 16
	0,3 ~ 0,8	0,6 ~ 1
Tlaková tekutina	Minerálny olej (pre tesnenie NBR), fosfátový ester (pre tesnenie FPM)
Rozsah viskozity (mm2/s)	2,8 až 380
Rozsah teploty tlakovej kvapaliny (℃）	-20 až +70
Hysteréza (%)	＜ ± 1qmax
Opakovateľnosť (%)	＜ 1 qmax
Šírenie vzorky (%)	＜ ± 2
Inštalácia	voliteľný
Váha (kg)	6	8.3
Elektrický
Typ napätia	DC 24V
Odolnosť solenoidu (Ω)	Hodnota chladu pri 20 ℃ 10, maximálna teplota 13.9
Max. Sila (VA)	50
Induktívnosť (MH)	6 až 8
Frekvencia oscilátora (KHz)	2.5
VT-5010S30 Dopyt po izolácii IP65	IP65

Vlastnosti:Vlastnosť produktu a aplikácia proporcionálneho regulačného ventilu 2FRE16

▶ ventil s kompenzátorom tlaku pre tlak kompenzované reguláciu prietoku

▶ Skontrolovanie pomocou proporcionálneho solenoidu

▶ S elektrickou polohou spätnou väzbou na ovládací otvor

▶ Cievka polohy prevodníka môže byť axiálne presunutá, aby sa nulové nastavenie ovládacieho otvoru uľahčilo bez toho, aby ste sa museli dotknúť elektroniky (elektrická hydraulická)

▶ Minimálna variácia vzorky ventilu a elektrického zosilňovača VT 5004 (samostatné poradie)

Aplikácia:

Proporcionálny regulačný ventil 2FRE16 sa široko používa v ťažkých priemyselných hydraulických systémoch, strojárskych strojoch a mobilných hydraulikách, metalurgii a banských zariadeniach.

Typické príklady systému ： Obvod riadenia vedier rýpadla

PLC → Proporcionálny zosilňovač → 2FRE16 → Hydraulické valce

                    ↑

 Tlakový senzor (spätná väzba za uzavretú slučku)

Nastavením vstupného elektrického signálu je možné pohyb vedra hladko zrýchliť/spomaliť, aby sa zabránilo hydraulickému šoku.

Funkcia a časť proporcionálneho regulačného ventilu 2FRE16

Typ 2fre .. Proporcionálne regulačné ventily toku majú dvojcestnú funkciu. Môžu, z aplikovanej hodnoty elektrického príkazu, regulovať prietok, ktorým je tlak a do veľkej miery kompenzovanú teplotu.

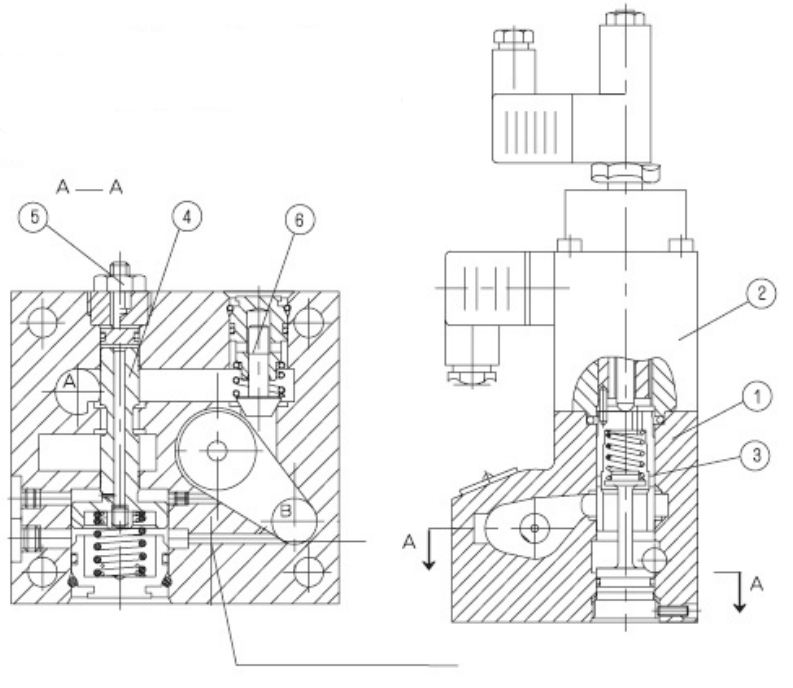

V podstate pozostávajú z krytu (1), proporcionálneho solenoidu s indukčným polohovým prevodníkom (2), meracieho otvoru (3), kompenzátora tlaku (4), obmedzovača zdvihu (5), ako aj voliteľný kontrolný ventil (6).

Nastavenie toku je určené (0 bis 100 %) pri potenciometru príkazovej hodnoty. Aplikovaná hodnota príkazu spôsobuje zosilňovač, ako aj proporcionálny solenoid, nastavenie meracieho otvoru (3). Poloha meracieho otvoru (3) sa získava prevodníkom polohy. Akékoľvek odchýlky od hodnoty príkazu sú kompenzované riadením spätnej väzby polohy.

Kompenzátor tlaku (4) drží pokles tlaku na meraní Orifice (3) pri konštantnej hodnote. Tok je preto kompenzovaný tlakom.

Drift malej teploty sa dosiahne v dôsledku konštrukcie meracieho otvoru. Pri hodnote príkazu 0 % je otvor merania uzavretý.

V prípade straty napájania alebo prerušenia kábla v pozícii prevodníka sa merací otvor uzavrie. Z hodnoty príkazu 0 % je možný voľný štart. Prostredníctvom dvoch rampy v elektrickom zosilňovači je možné oneskoriť otvorenie a zatváranie meracieho otvoru.

Prostredníctvom kontrolného ventilu (6) je možný voľný tok od B do A.

Struka Proporcionálny regulačný ventil 2FRE16

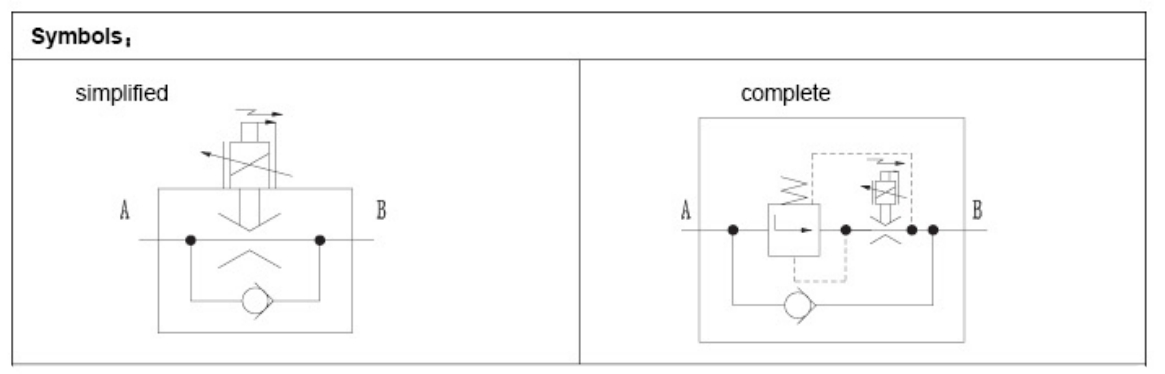

Symboly proporcionálneho regulačného ventilu 2FRE16
