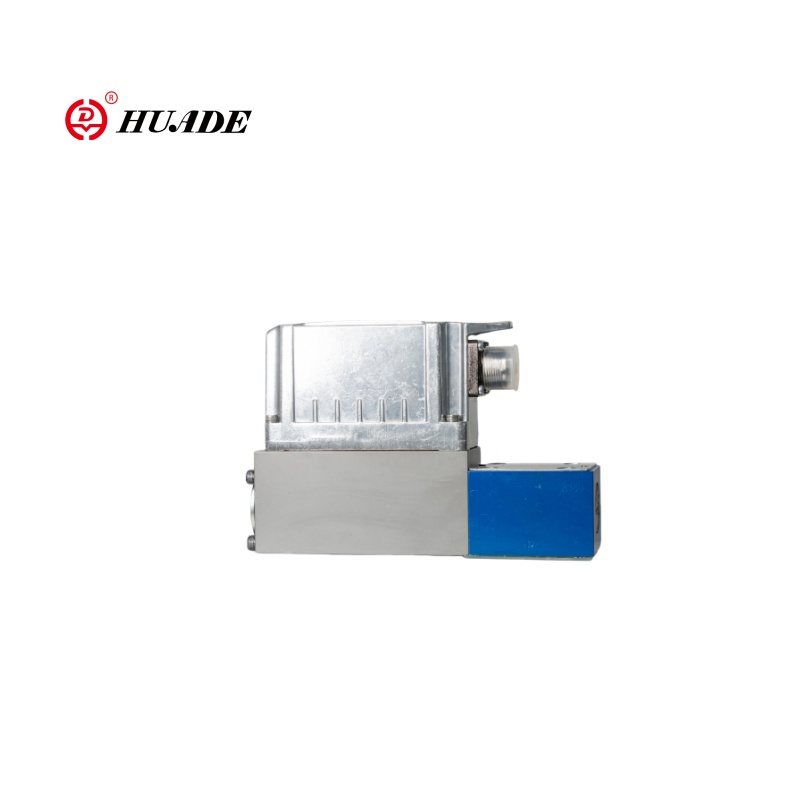

Proporcionálny prietokový ventil 3freez-1x je vysoko presný komponent na reguláciu tekutín, ktorý sa zvyčajne používa v systémoch priemyselnej automatizácie, ktoré vyžadujú presnú reguláciu prietoku alebo distribúciu pomeru prietoku. Valve 3freez-1x je elektronicky riadený proporcionálny regulátor (vstup signálu 0-10V/4-20MA). Tlak môže zvyčajne dosiahnuť 315 bar, vhodný pre vysokotlakové hydraulické systémy. Proporcionálny ventil prietoku 3Freez-1x Ventil môže byť integrovaný so systémami PLC a DCS a podporuje MODBUS a ďalšie komunikačné protokoly. Proporcionálny ventil 3freez-1x riadi prietok prostredníctvom podielu elektrických signálov, realizuje reguláciu rýchlosti ovládača bez rýchlosti a zlepšuje presnosť odozvy systému.
| Všeobecný | ||
| Výstavba | Ventil typu cievok s integrovaným kompenzátorom tlaku | |
| Aktivácia | Proporcionálny solenoid s riadením polohy a palubnou elektronikou OBE | |
| Upevňovacia pozícia | Voliteľný | |
| Rozsah okolitých teplotách ℃ | -20 ~+50 | |
| Hmotnosť kg | NG6 (3.1) | |
| NG10 (6.9) | ||
| Hydraulický | ||
| Tlaková tekutina | Hydraulickýký olej na DIN 51524 ... 535, ďalšie tekutiny po predchádzajúcich konzultáciách | |
| Viskozita mm2/s | 20 ... 100 (odporúčané) | |
| 10 ... 800 (max. | ||
| Rozsah teploty tlakovej kvapaliny ℃ | -20 ~+70 | |
| Statický/dynamický | ||
| Hysteréza % | ≤1 | ≤1 |
| Rozsah inverzie % | ≤0,5 | ≤0,5 |
| Výrobná tolerancia % | ≤5 | ≤5 |
Funkcie
▶ Priamo riadené regulačné ventily NG6 a NG10 s palubnou elektronikou a indukčným polohovým prevodníkom
▶ S reguláciou polohy, minimálna hysteréza <1 %, pozri technické údaje
▶ 3-cestná funkcia je určená tým, ako sú priradené hydraulické porty (zvyškový prietok prechádza cez port P, 3. spôsob)
▶ Nastaviteľné pomocou riadenej polohy solenoidu, polohy prevodníka a palubnej elektroniky
▶ Na pripevnenie podbobu, konfigurácia montážnych otvorov NG6 na ISO4401-03-02-0-94, NG10 až ISO 4401-05-04-0-94
▶ Podplaty podľa katalógového hárku, RE 45053 pre NG6, RE 45055 pre NG10 (poradie osobitne)
▶ Plug-in konektor k DIN 43563-AM6, pozri katalógový hárok RE 08008 (objednávajte osobitne)
▶ Údaje pre palubnú spúšťaciu elektroniku
• Dodržiava smernice CE, EMC
V 61000-6-2: 2002-08
A 61000-6-3: 2002-08
• ub = 24vvnom DC
• Elektrické pripojenie 6p+PE
• Signálne ovládanie
-Standard 0 ...+10V (A1)
• Krivka ventilu kalibrovaná v továrni
Aplikácia:
Proporcionálny prietokový ventil 3freez-1x sa široko používa v hydraulických systémoch, stavebných strojoch, stroje na vstrekovanie, stroje na vyliečenie, chemické/procesné riadenie atď.
Všeobecný

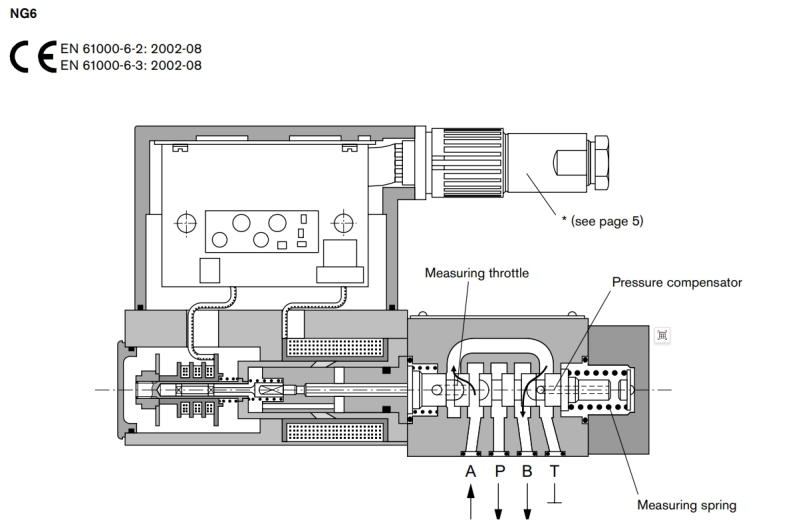

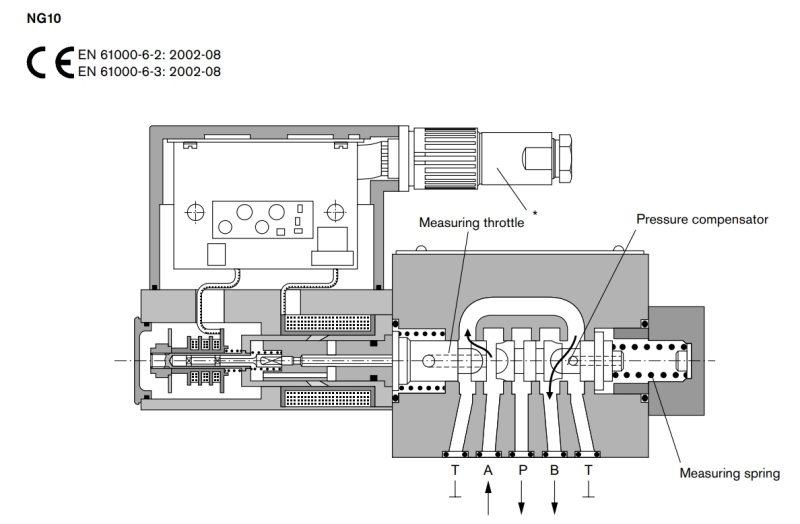

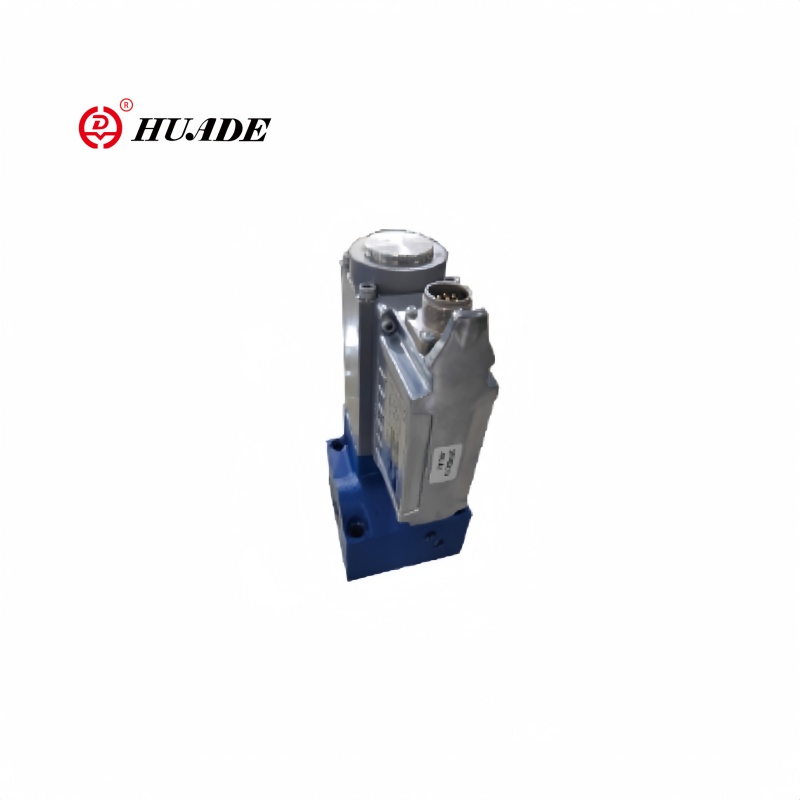

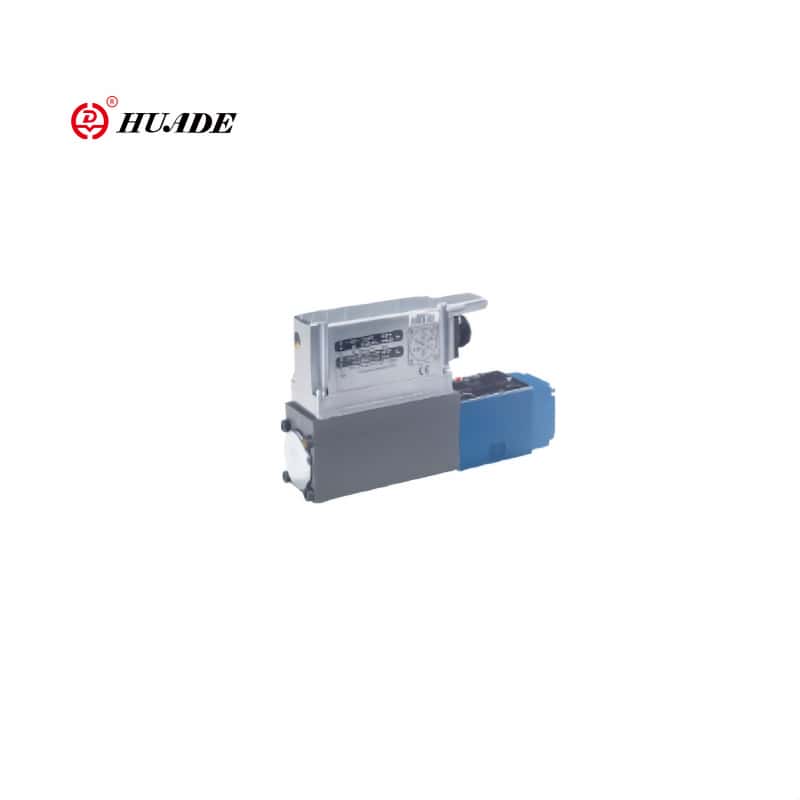

Proporcionálne regulačné ventily typu 3Freez Proporcionálne regulačné ventily s reguláciou polohy a palubnou elektronikou sú k dispozícii v nominálnej veľkosti6 a 10. Sú ovládané pomocou proporcionálneho solenoidu s indukčným prevodníkom polohy. Hysteréza je <1 %.
Palubná elektronika je kalibrovaná v továrni a umožňuje rýchle časy odozvy. Dizajn tela ventilu je taký, že zvyškový prietok prechádza cez port P.
Základný princíp
Na úpravu prietoku oleja z B je v spúšťacej elektronike nastavená požadovaná hodnota. Na základe tejto požadovanej hodnoty elektronika riadi solenoidovú cievku ako funkciu signálu z polohy prevodníka. Kontrola polohy zaisťuje veľmi nízku hysterézu. Otvorenie ventilu je určené meraním okrajov na cievke a kompenzátor integrovaného tlaku porovnáva pokles tlaku pomocou 8-barovej meracej pružiny. Kompenzátor tlaku meraním pružiny reguluje tlak pred škrtiacou hranicou podľa zjednodušeného vzorca: „tlak zaťaženia plus sila merania pružiny“. Týmto spôsobom sa pokles tlaku nad okrajom merania udržiava na konštantnej úrovni.
